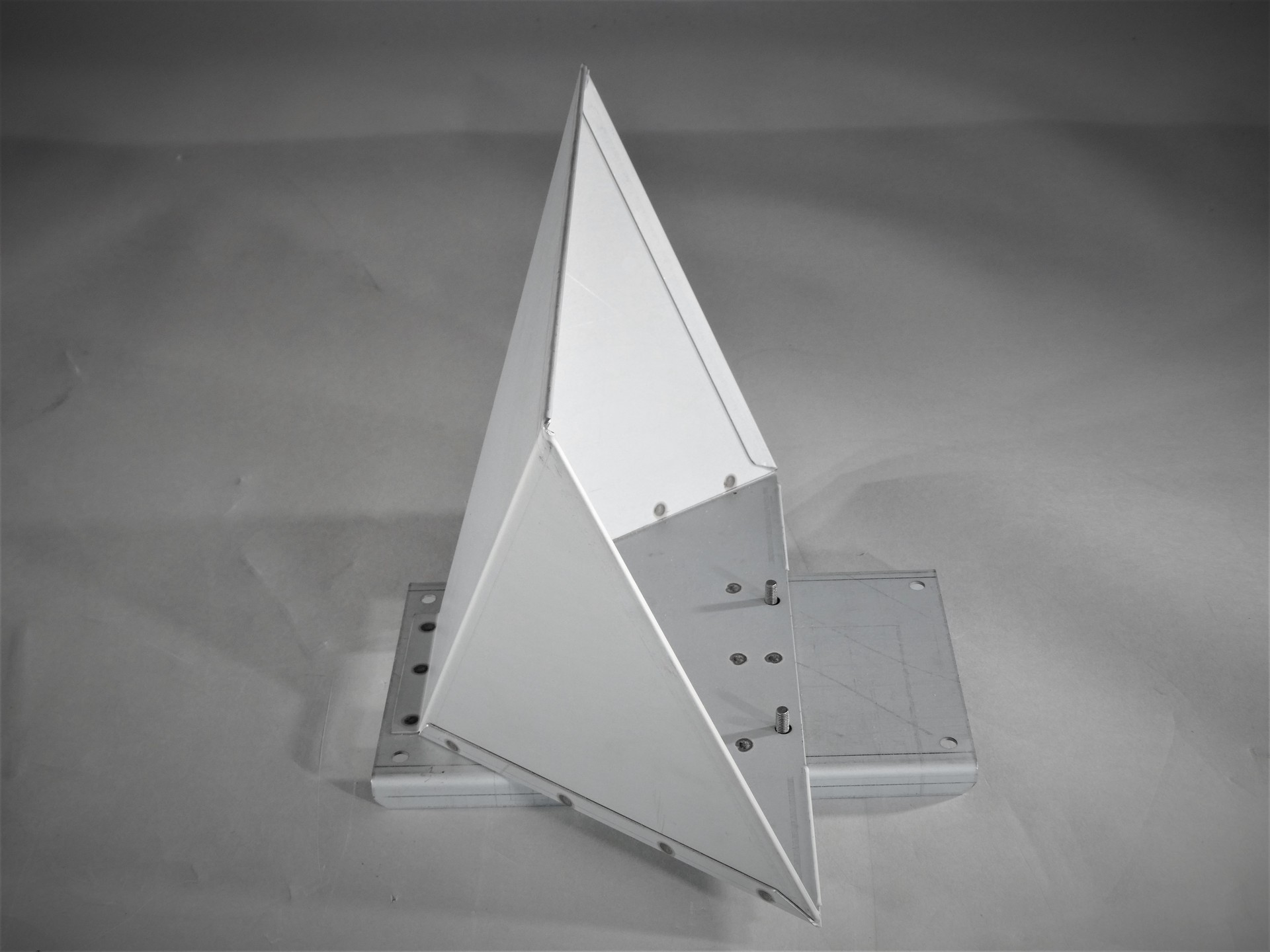

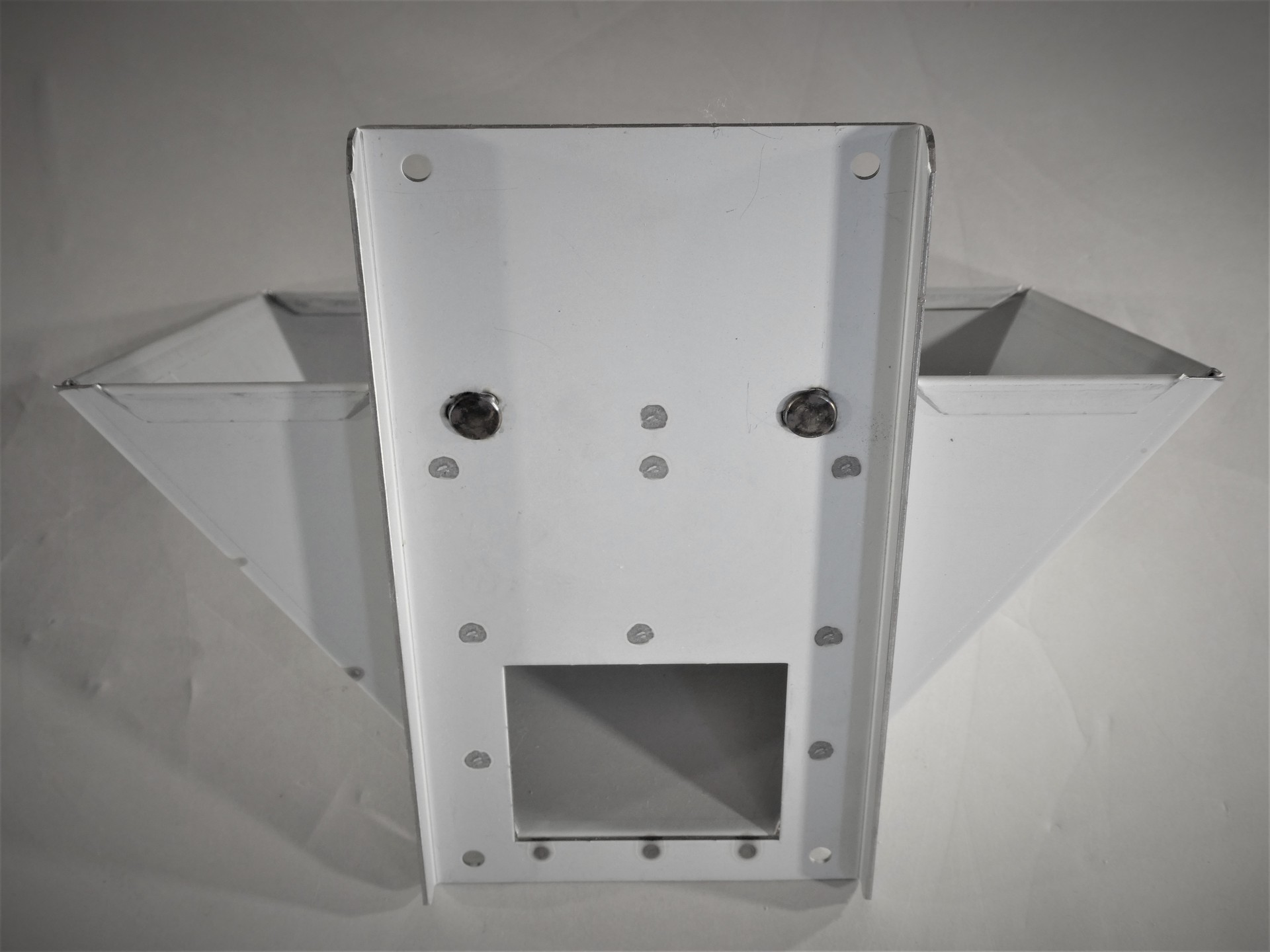

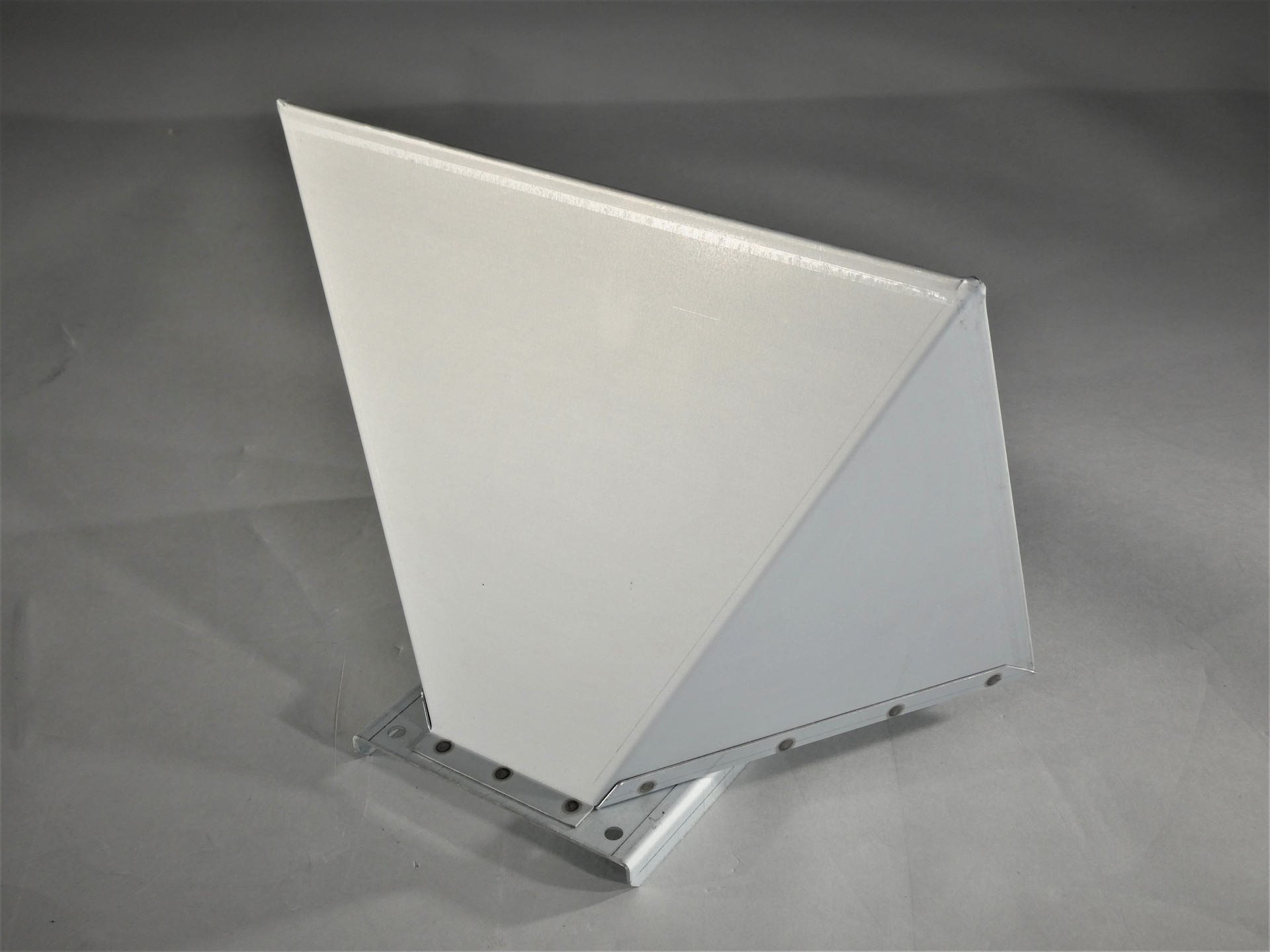

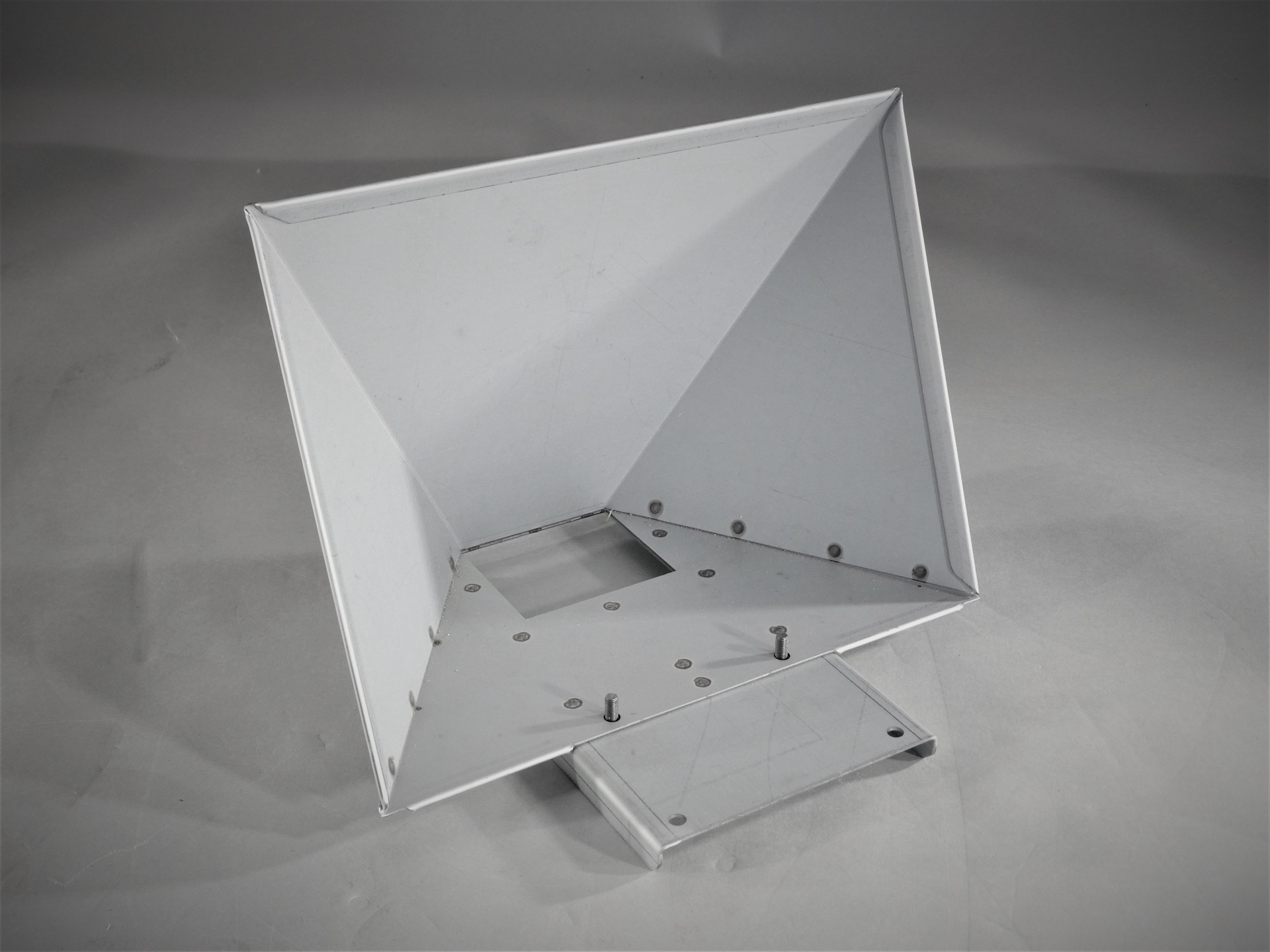

ジョウゴ

有限会社　寺田板金製作所 (Okayama Pref, Japan)

  • ・Size: W260 x D220 x H215 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 120 min

  • ・Processing time: 60 min/quantity

  • ・Quantity: 60

  • ・Material: Mild Steel (SECC)

  • ・Thickness: 1.0 / 1.6 mm

  • ・Type: Production work

Process

  • CAD/CAM

  • Programming

  • Unfolding

  • Punching

  • Bending

  • Spot Welding

  • Assembly

Strengths

2つの部品を用いて四角錐を作成するため、寸法と角度の精度を出す事が難しいです。

曲げ加工用の専用治具を用意することで、量産時の精度を確保しました。

ヘミング加工で端がきれいに潰れるように工夫しました。

それぞれのヘミング加工の辺に対して金型の端を使用する等、曲げ位置を変更しながら加工することで仕上がりを良くしました。
