溶接321
コーヒー豆焙煎窯
-
・サイズ: W430 × D430 × H230 mm
-
・精度: ± 0.2 mm
・プログラム時間: 60 分
-
・加工時間: 20 分／個
・加工数量: 50 個
-
・材質: ステンレス（SUS304L）
-
・板厚: 2.0 mm
-
・作品種類: 量産品
加工工程
レーザ加工
絞り加工
レーザ加工
レーザ溶接
表面仕上げ
アピールポイント

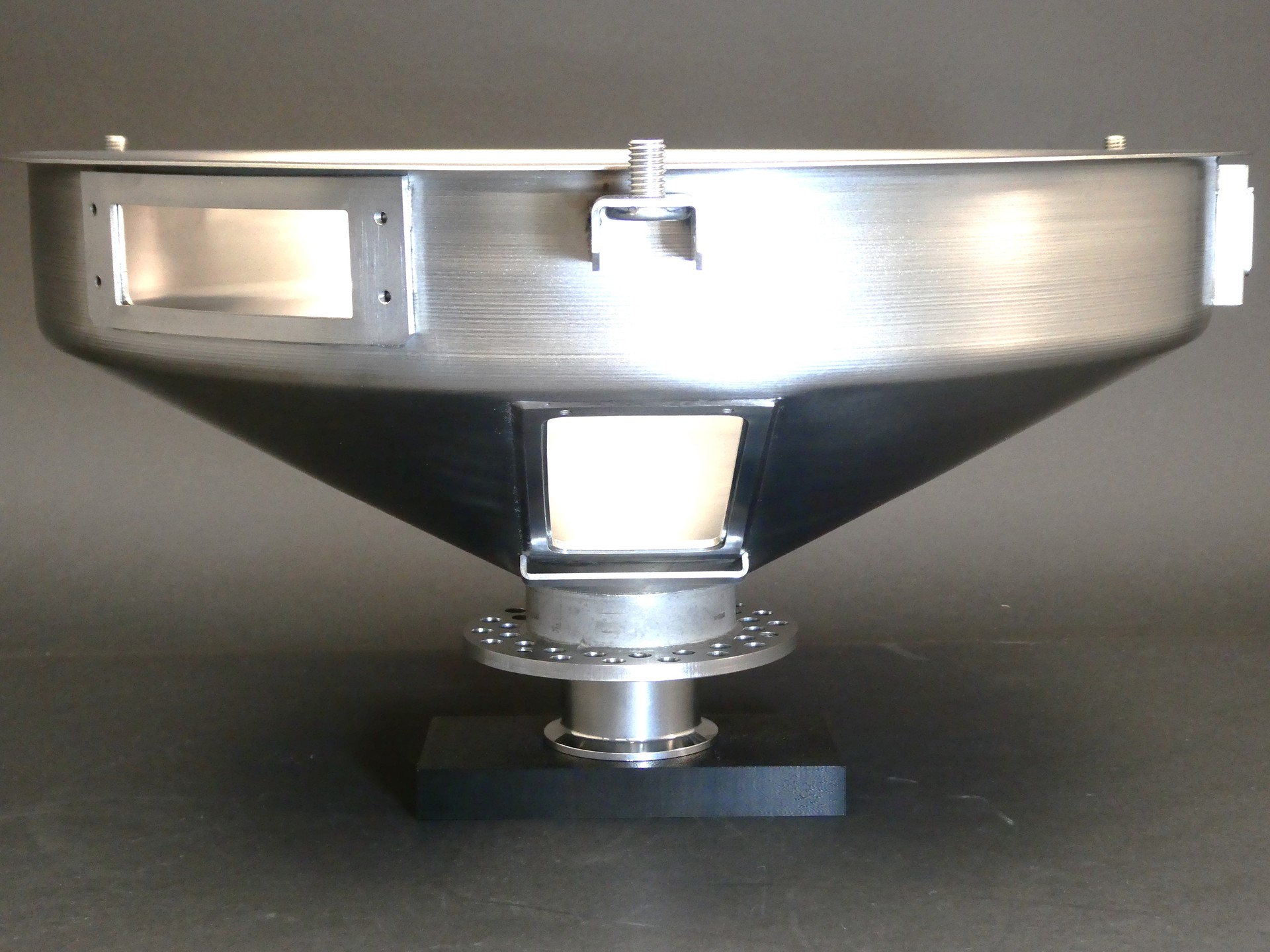

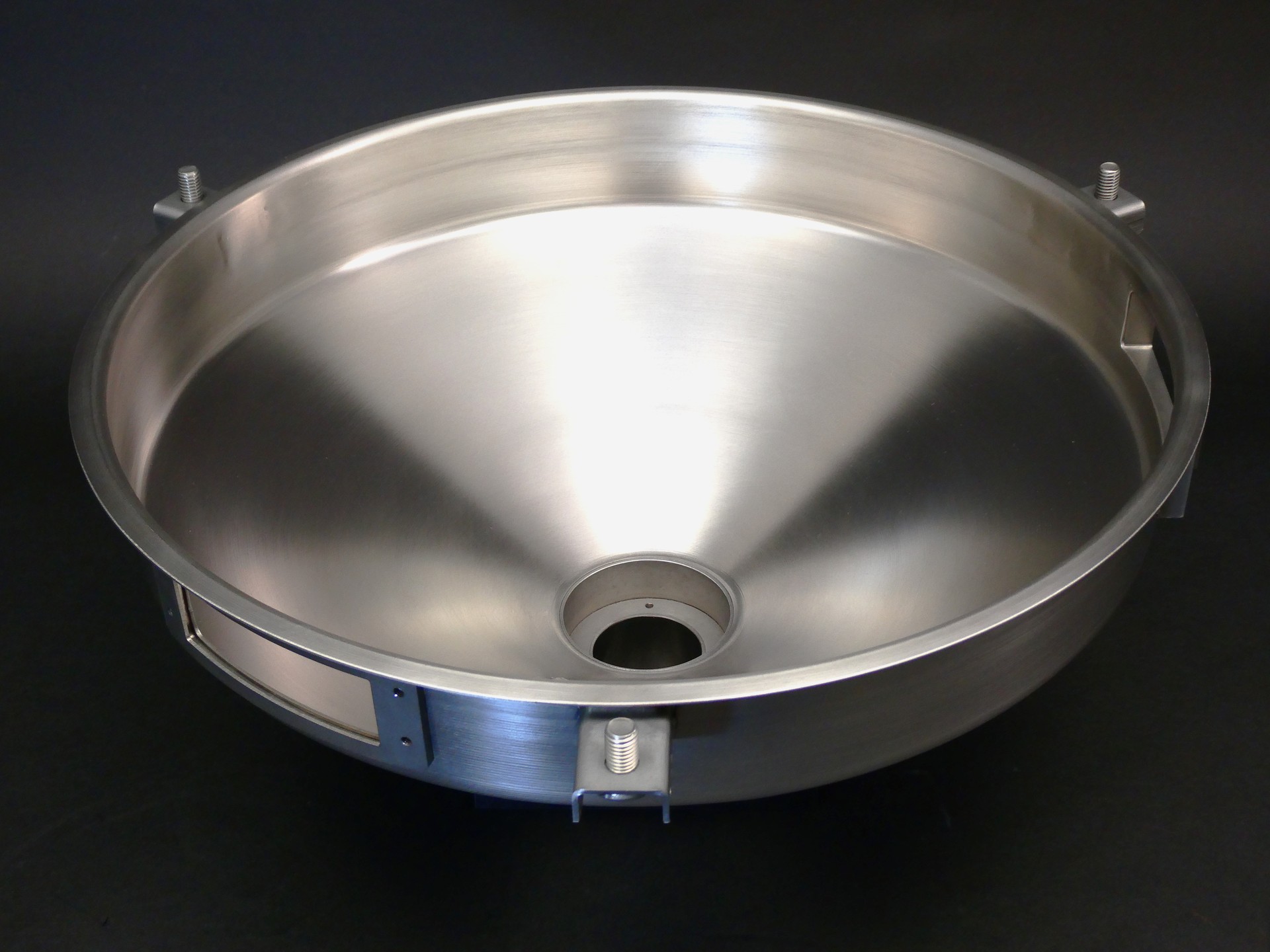

コーヒー豆を焙煎するための焙煎機の窯部分になります。

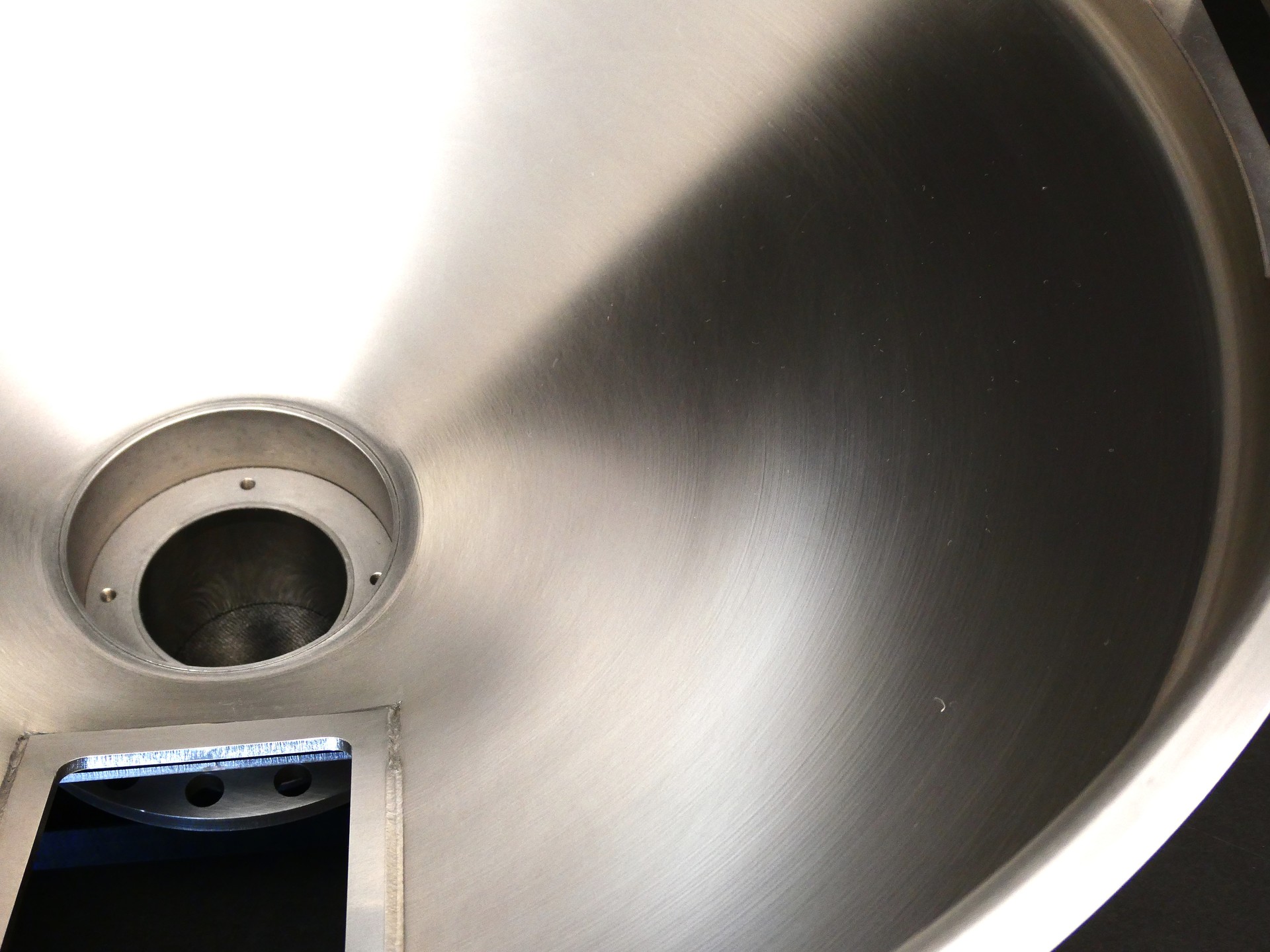

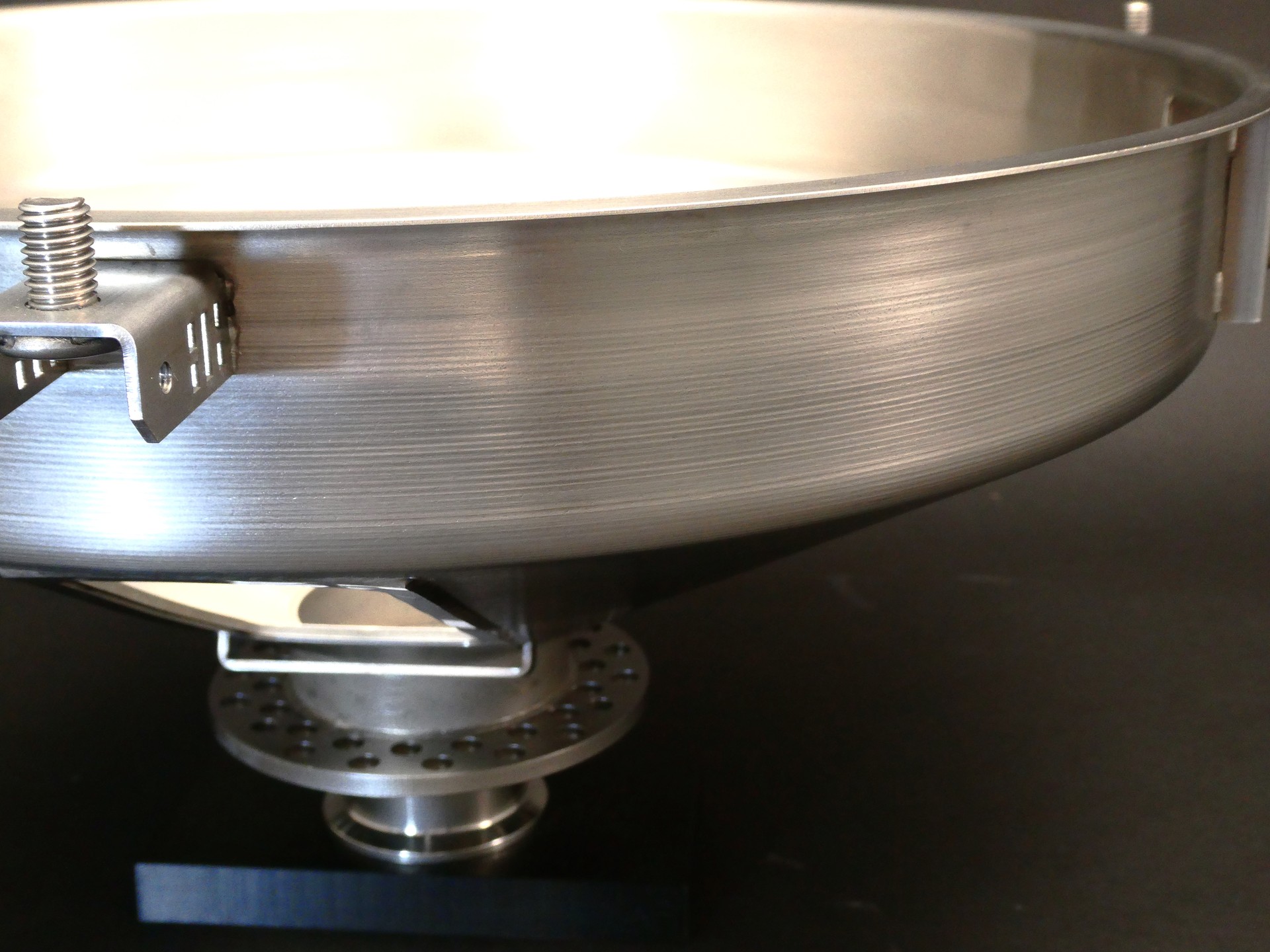

ヘラ絞り加工にて製作した窯本体をレーザカットし、カットした部分に機械加工品をレーザ溶接しています。

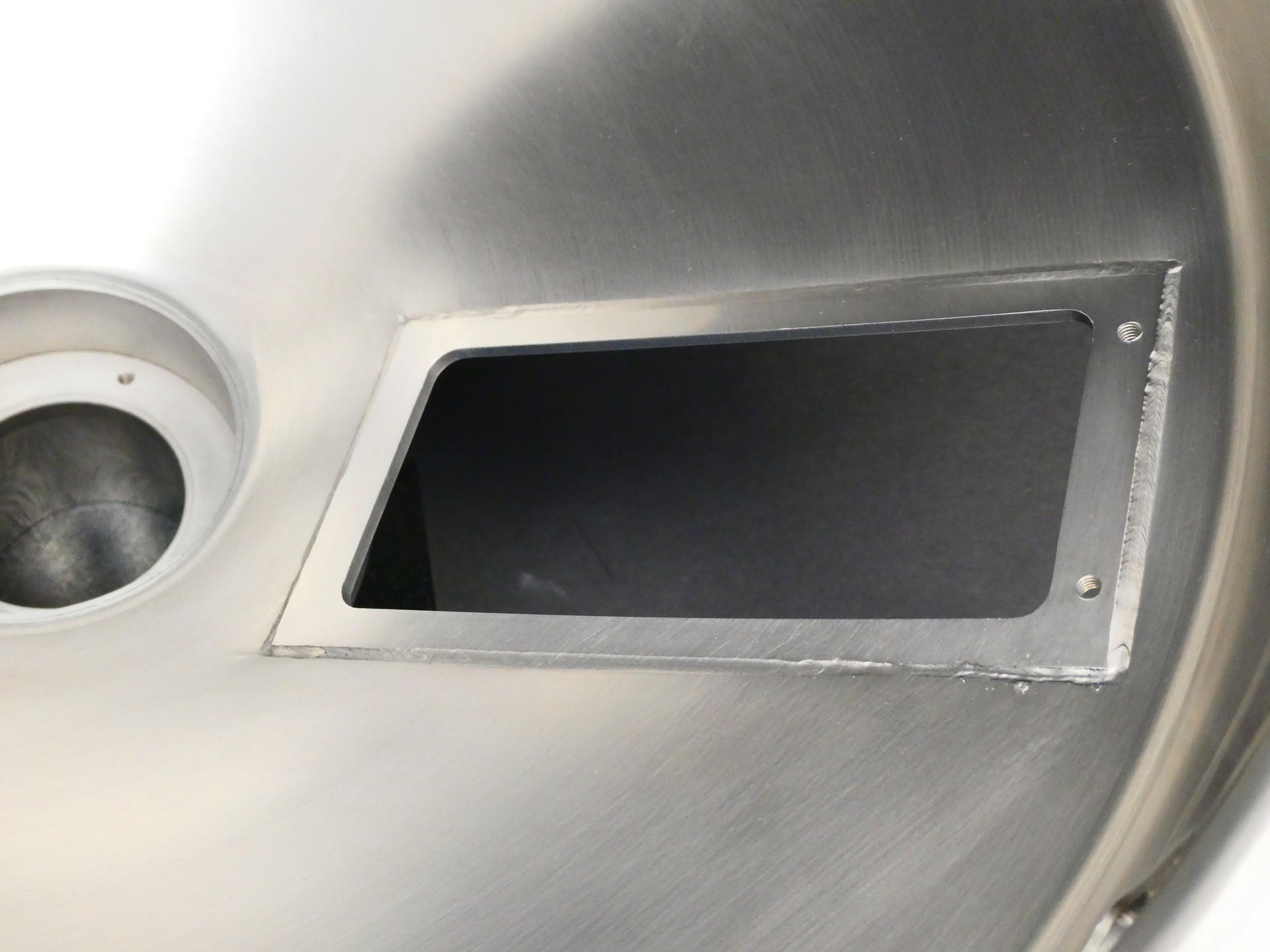

機械加工品は平面度が重要なためレーザ溶接を選定しておりますが、ヘラ絞り加工品のため溶接部が湾曲しておりレーザ溶接としては難易度が高い溶接となっています。
ヘラ絞り加工、機械加工、組付け溶接まで内製化にて製作しているのも弊社の特徴です。
