第38回優秀板金製品技能フェア

溶接品の部 全18作品

360°から作品を見る

溶接313

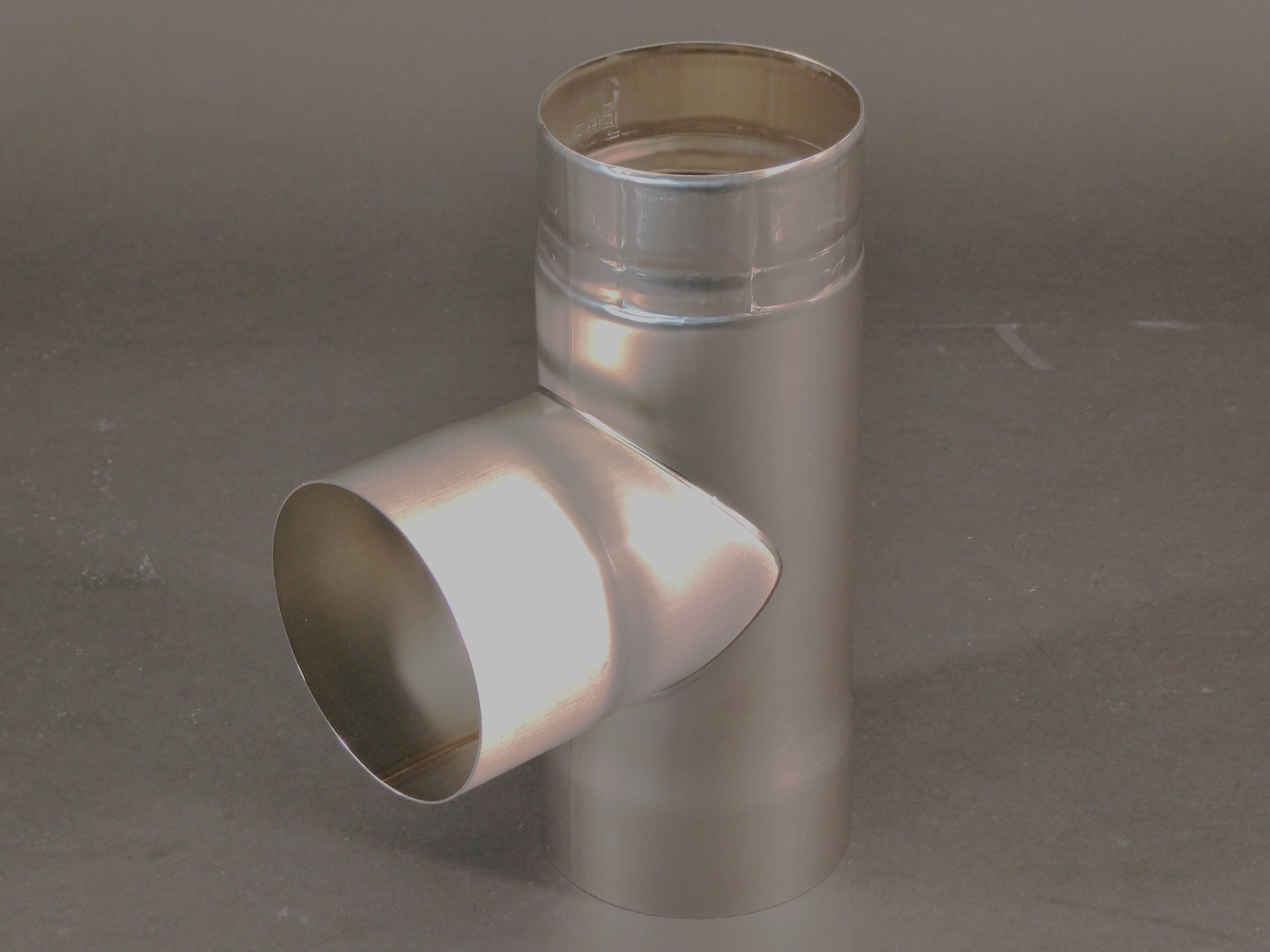

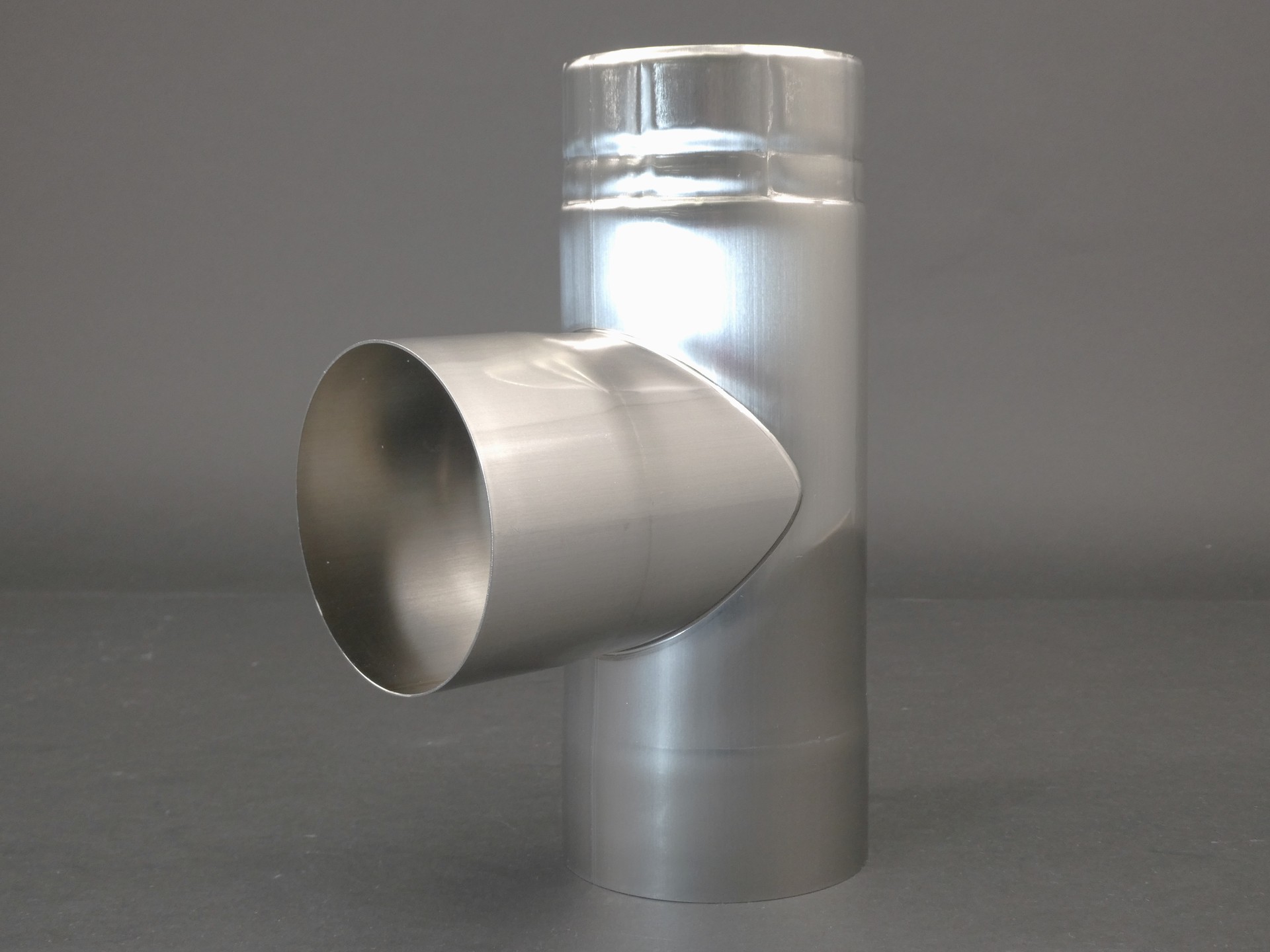

タフステンシリーズΦ８９T字管

  • ・サイズ: W232 × D89 × H155 mm

  • ・精度: ± 0.5 mm

  • ・プログラム時間: - 分

  • ・加工時間: 10 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 0.8 mm

  • ・作品種類: 量産品

加工工程

  • 成形

  • レーザ加工

  • レーザ溶接

  • 表面処理

  • 絞り加工

  • 塗装

アピールポイント

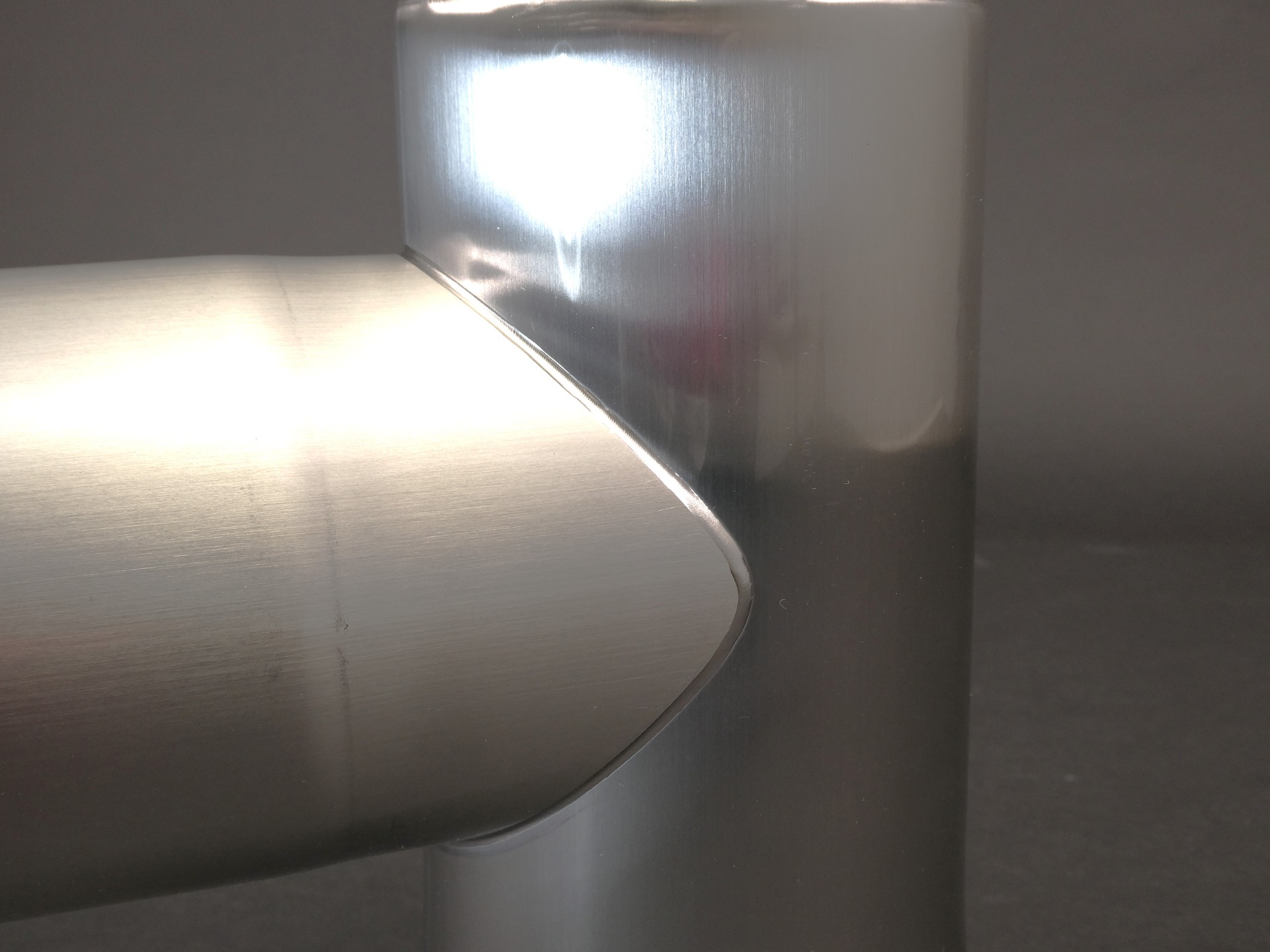

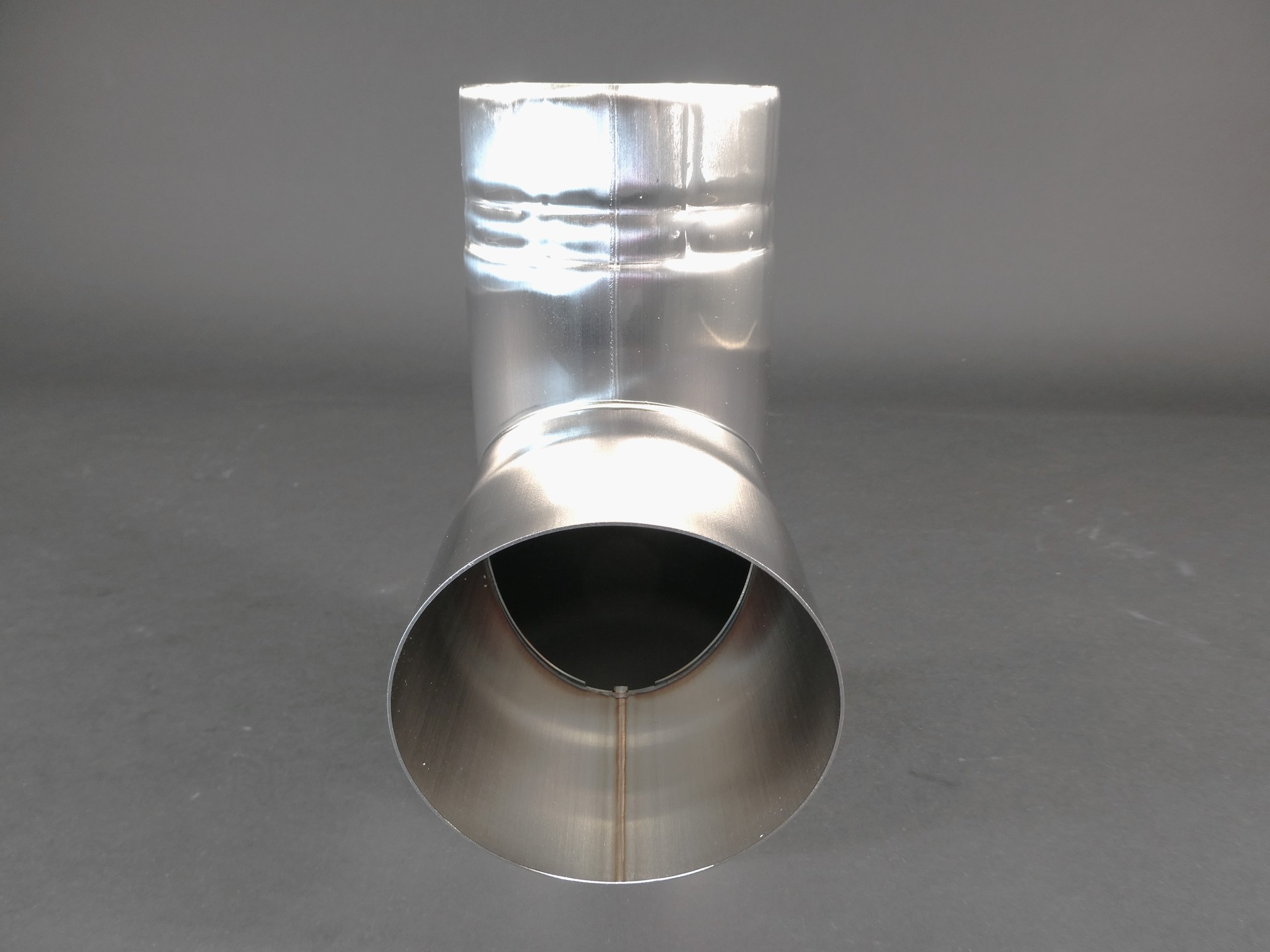

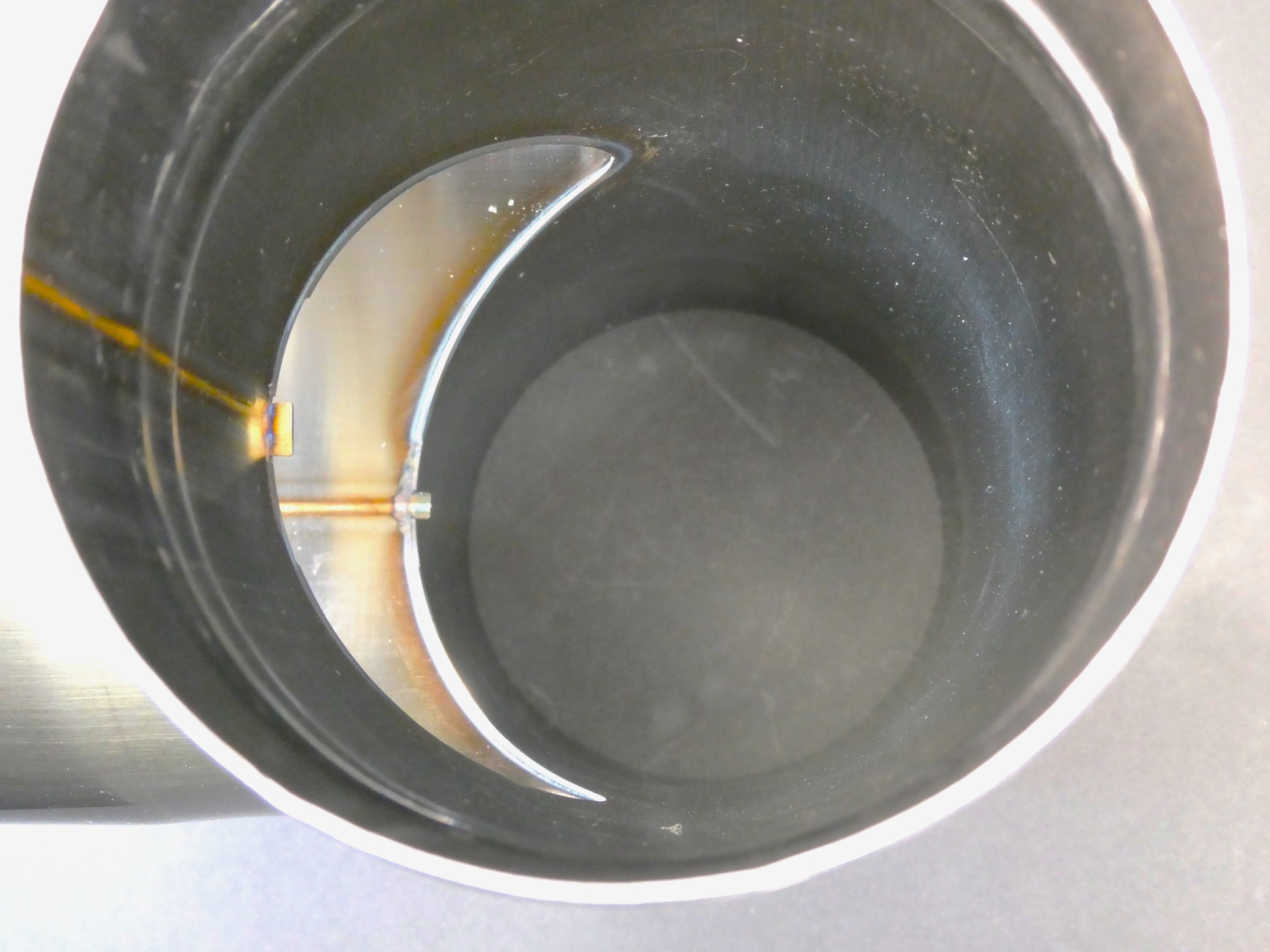

自社成型機で0.8mmのステンレスを直径89mm長さ4,000mm（真円度0.4mm以内）で成型後、外注レーザー切断（本管と枝管の2種類）。その後専用ジグを使用しファイバーレーザー溶接で仮付け、仮付け後ジグより外し本溶接。本溶接は0.8mm用フィラーをセットし接合部をガイドに一筆書きで手動溶接（溶接後は光漏れ検査を実施）。溶接後は焦げ取機で溶接後の変色部を修正し洗浄（小傷が発生した場合はヘアライン目を修正）。洗浄後は自社加工機で縮管と拡管加工を実施（検査ジグと嵌合確認）。最後は外注クリア塗装後製品完成検査実施し梱包にて完成。
