第38回優秀板金製品技能フェア

溶接品の部 全26作品

溶接311

宝剣 「煌」

  • サイズ: W145 × D35 × H575 mm

  • 精度: ± 0.1 mm

  • プログラム時間: 240 分

  • 加工時間: 480 分/個

  • 加工数量: 1 個

  • 材質: ステンレス(SUS304)

  • 板厚: 1.5 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • プログラム

  • レーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

「板金でどこまでかっこいい剣が作れるか」に挑戦しました。

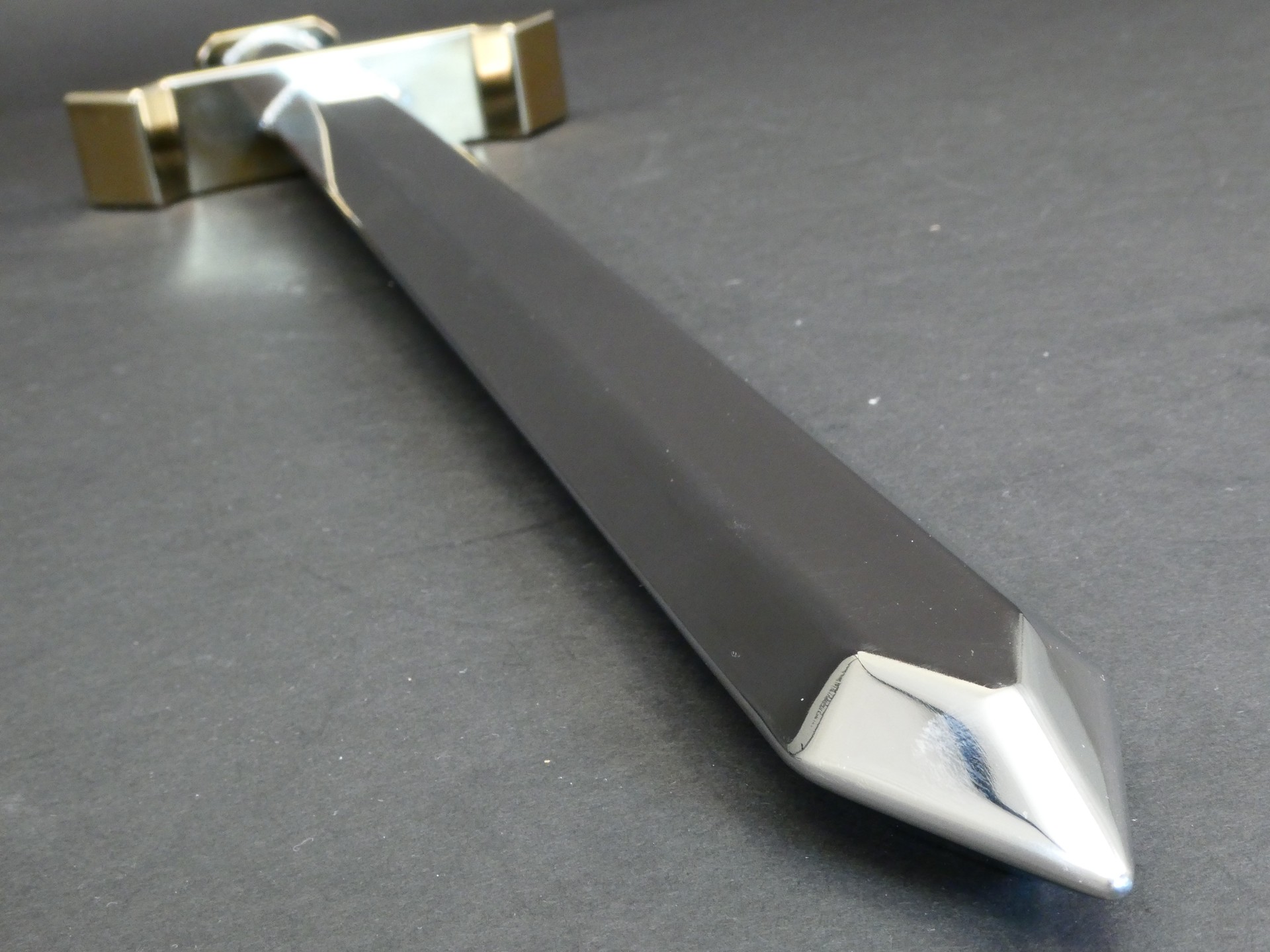

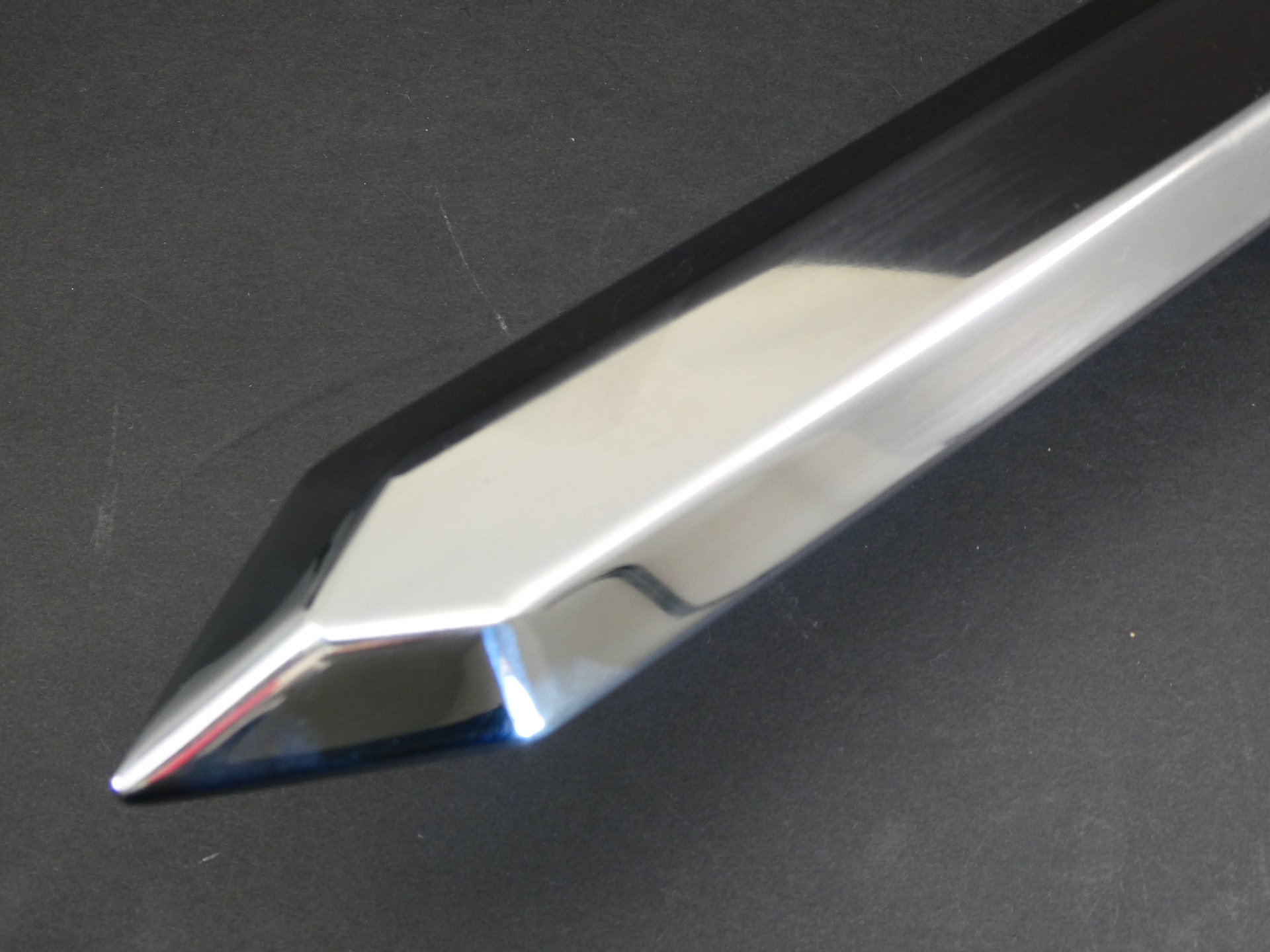

設計にあたっては、刀身が美しく光を反射する角度にすること、全体的に溶接・研磨がしやすい構造にすることの2点を重視しました。

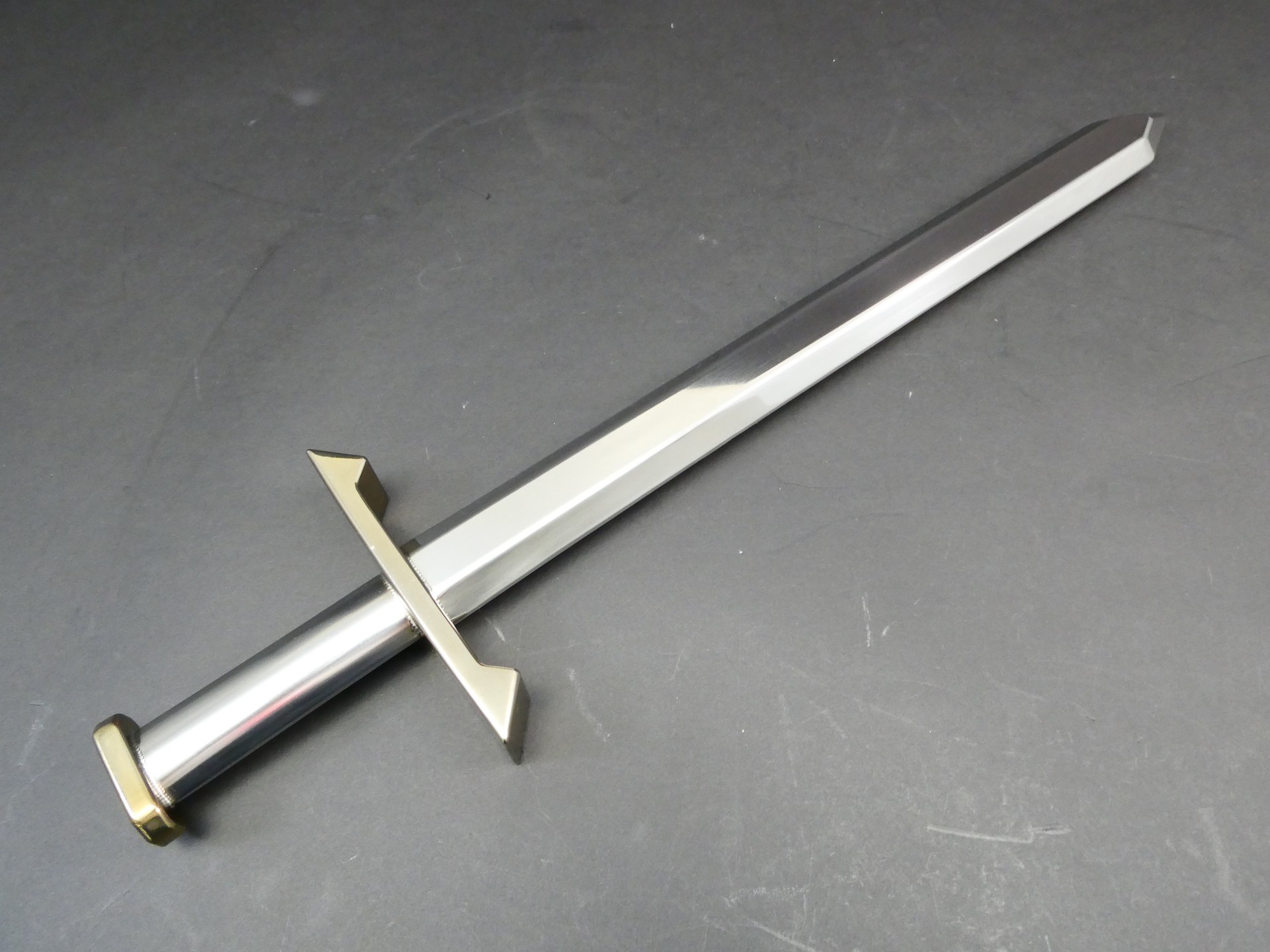

完成時に刀身や鍔など全体のバランスが綺麗に見えるよう、各パーツのサイズを調整して現在の形になっています。

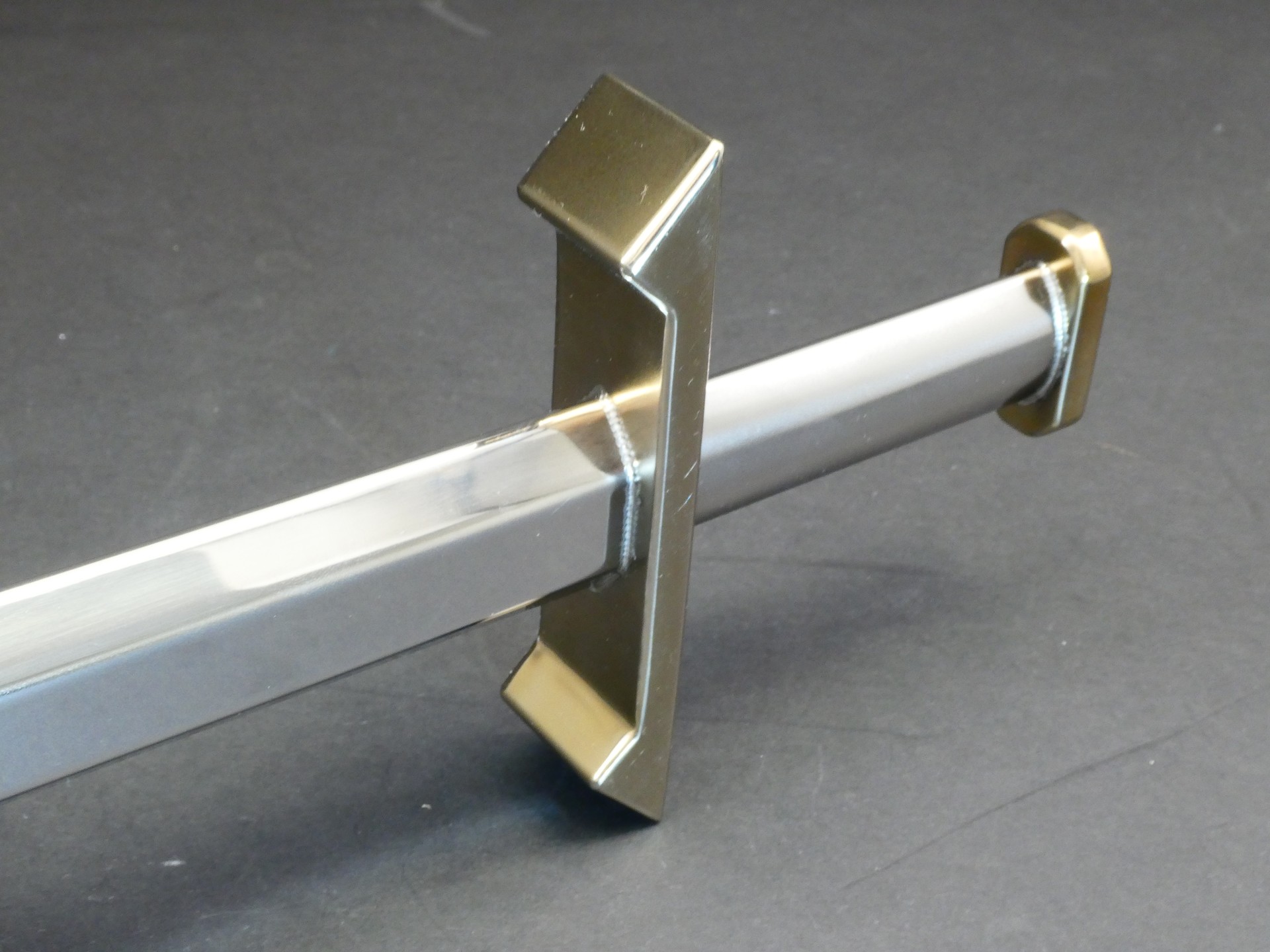

また、当初は鍔をシンプルな長方形でデザインしていましたが、よりデザイン性を高めるために両端が尖った形状に変更しました。

刀身から持ち手まで全てが同色だと単調な印象になってしまうため、鍔と柄頭の色を変えることで、全体にメリハリを持たせています。

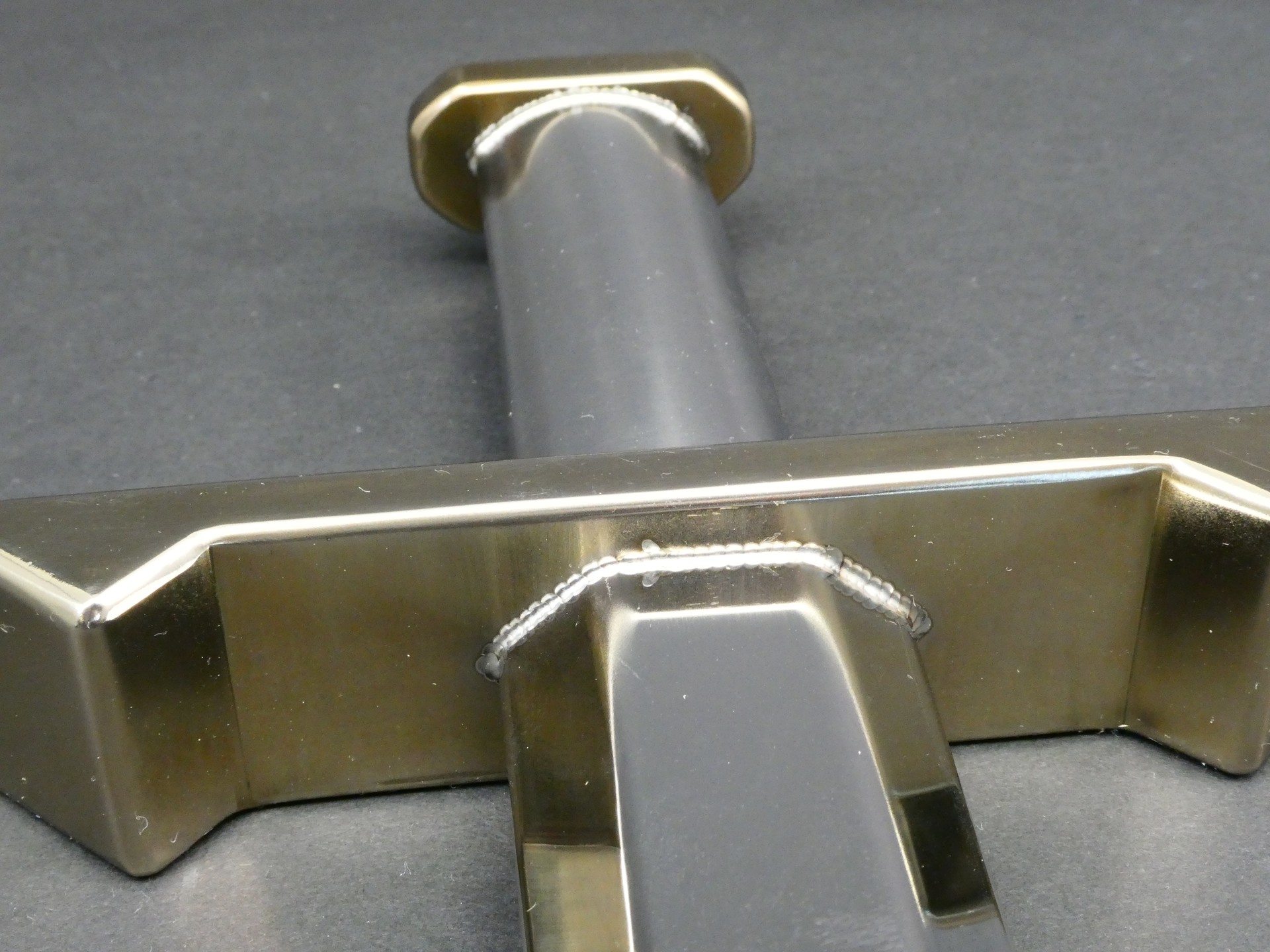

溶接部分は全て研磨によって跡を消し、溶接物でありながらまるで一体物に見える仕上がりを目指して、処理を行いました。
