第38回優秀板金製品技能フェア
溶接品の部 全18作品
溶接301

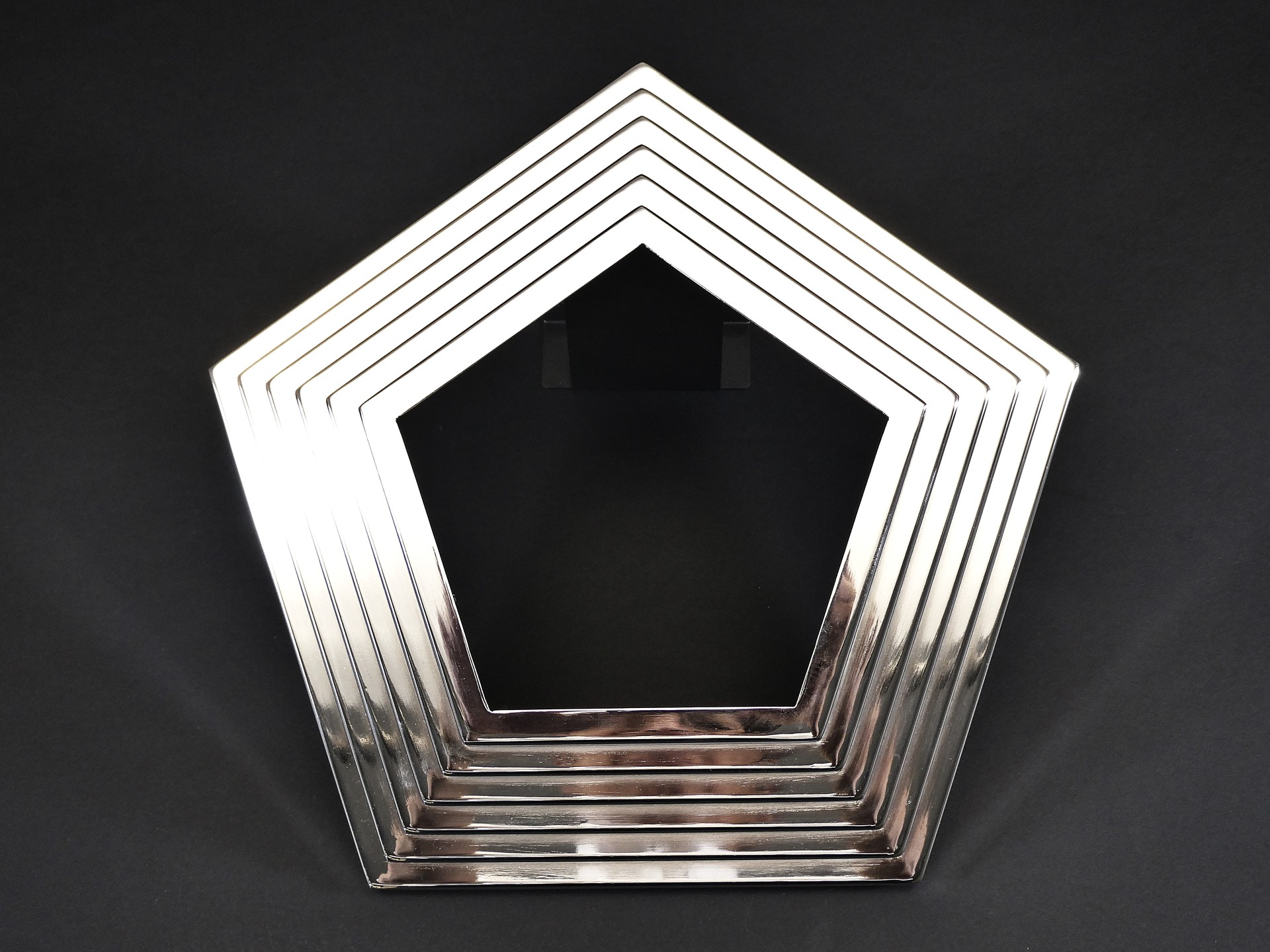

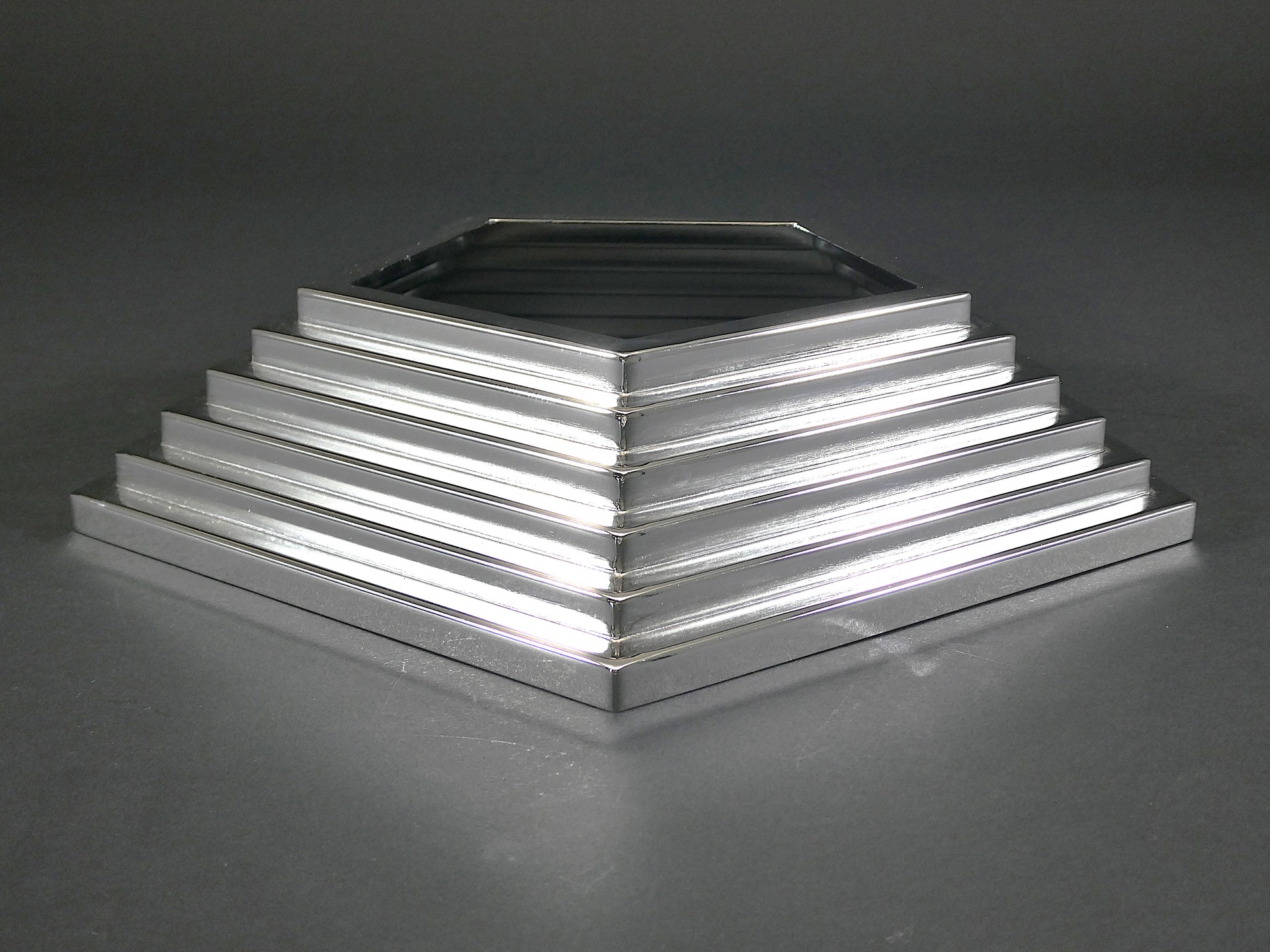

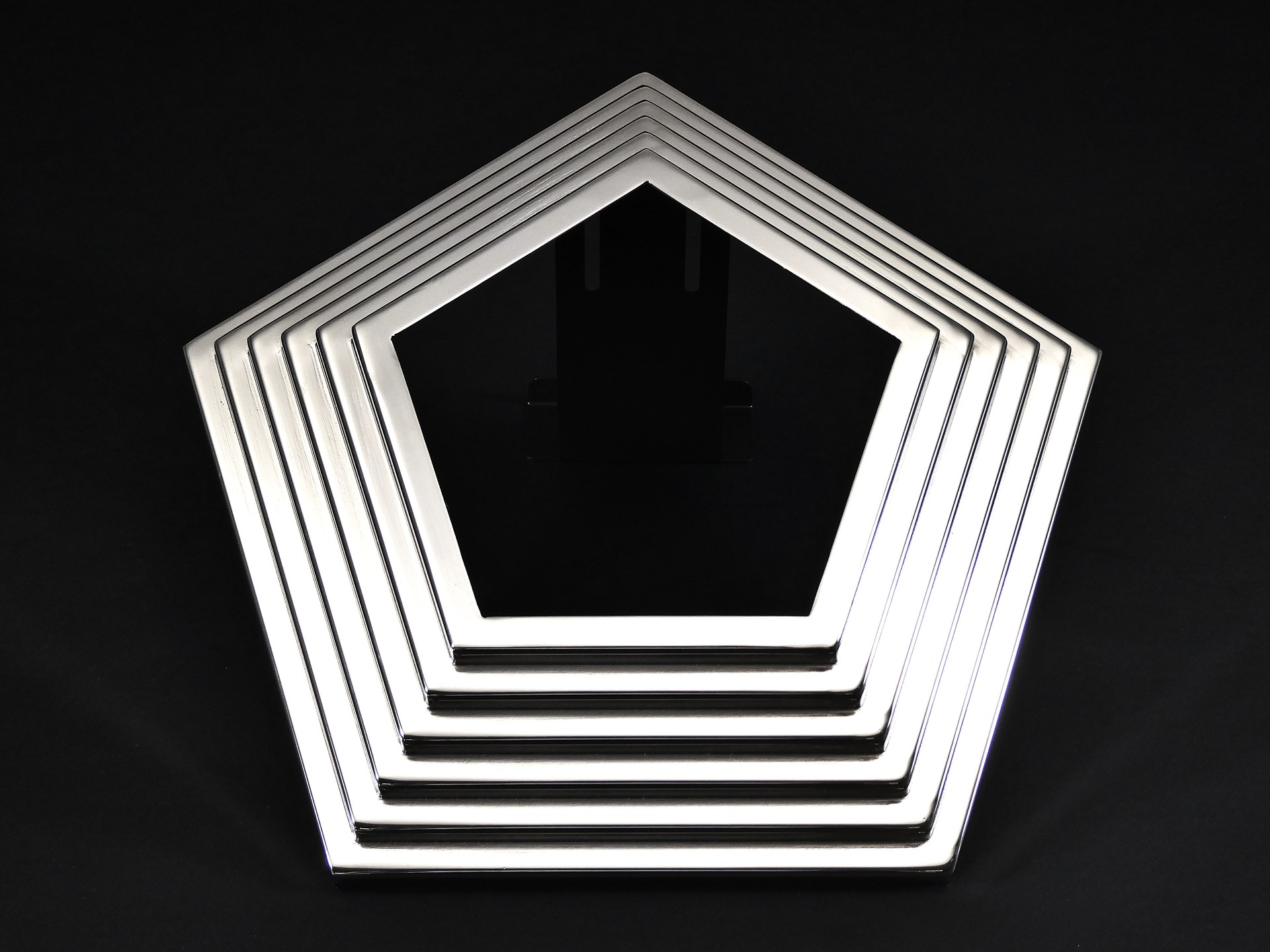

ペンタゴン USDOD
-
・サイズ: W306 × D306 × H60 mm
-
・精度: ± 0.1 mm
・プログラム時間: 15 分
-
・加工時間: 90 分／個
・加工数量: 1 個
-
・材質: 軟鋼（SECC）
-
・板厚: 1.2 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
プログラム
シャーリング加工
パンチング加工
曲げ
溶接
打ち出し加工
メッキ
アピールポイント

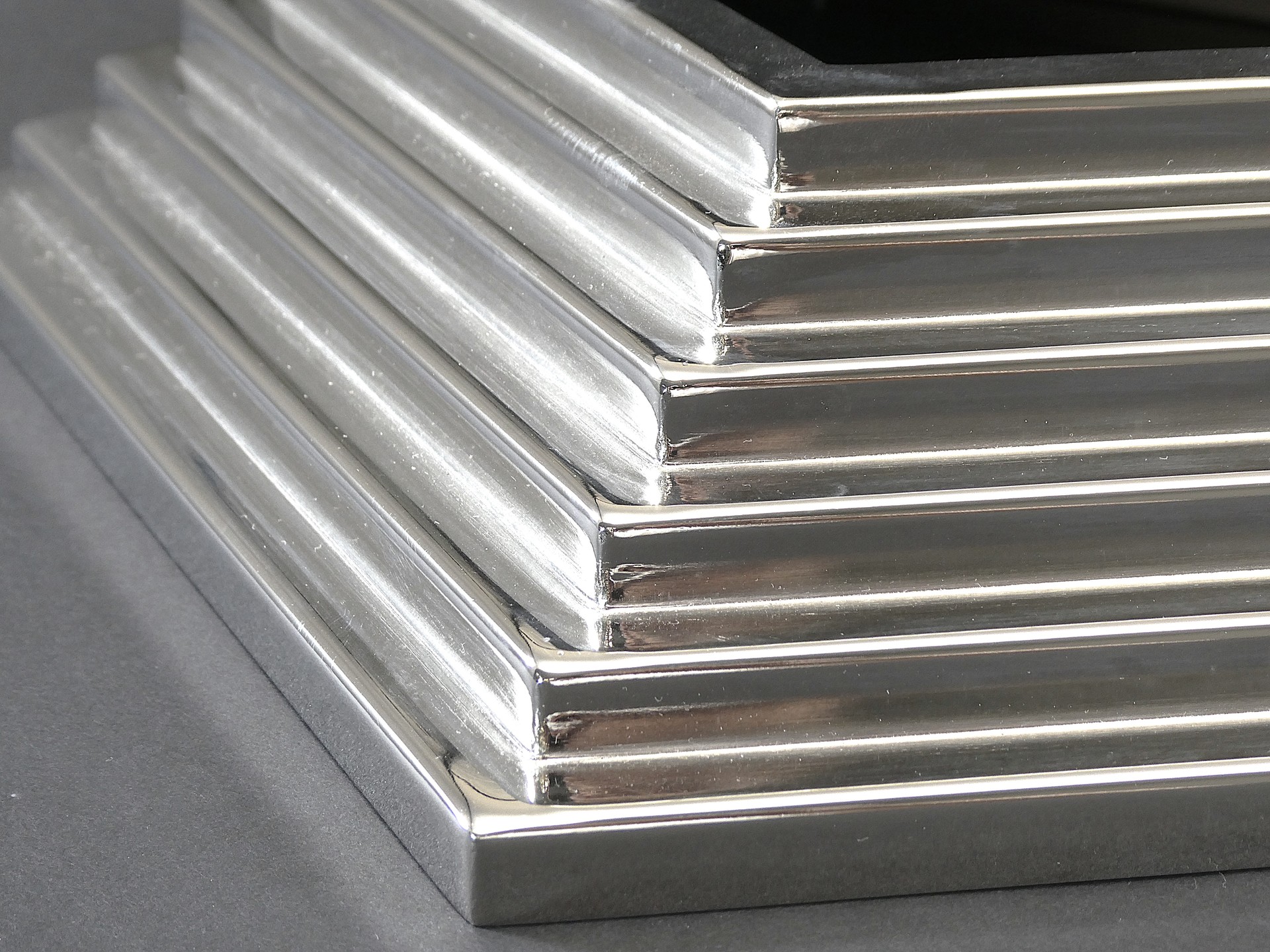

形状は単純ですが、高い精度で加工する事で、溶接や仕上げの作業時間短縮を目指しました。

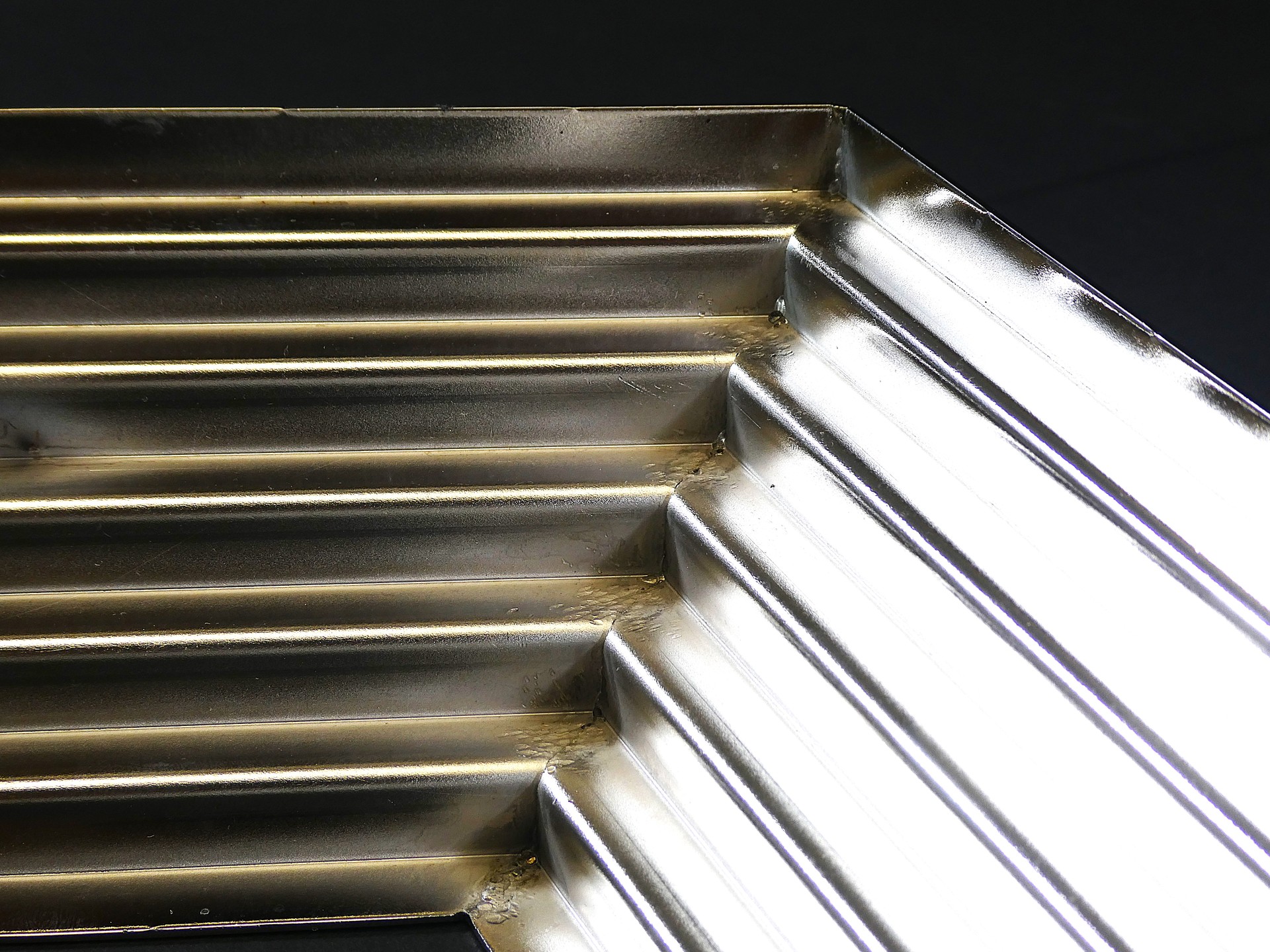

溶接歪を最小限にするために、仮付けと本付けの順序を工夫をしました。
