学生518
ミャクミャクと作りました
-
・サイズ: W600 × D600 × H65 mm
-
・精度: ± 1 mm
・プログラム時間: 1 分
-
・加工時間: 1500 分／個
・加工数量: 505 個
-
・材質: ステンレス（SUS430）
-
・板厚: 2.1 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
プログラム
レーザ加工
組立
アピールポイント

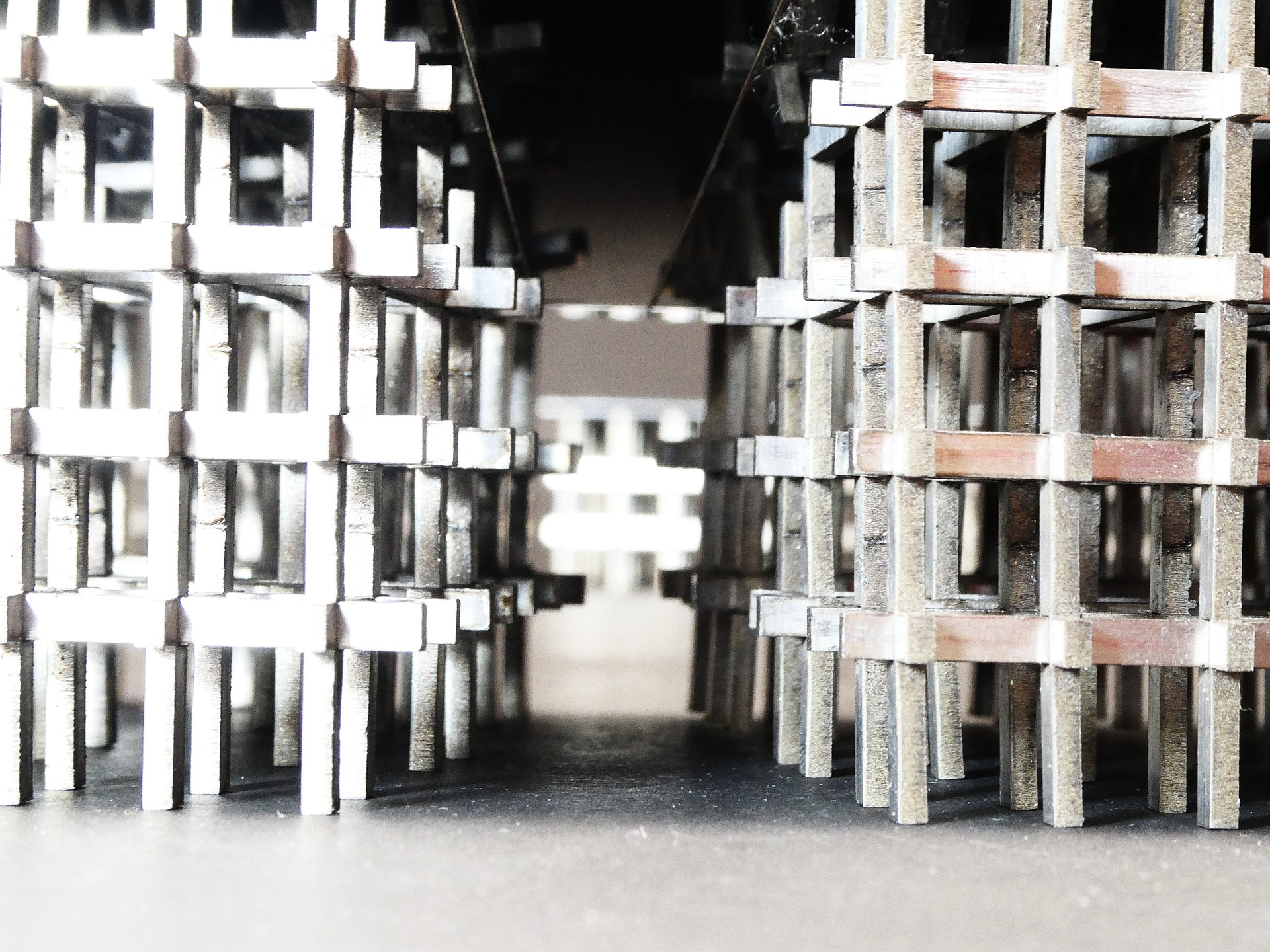

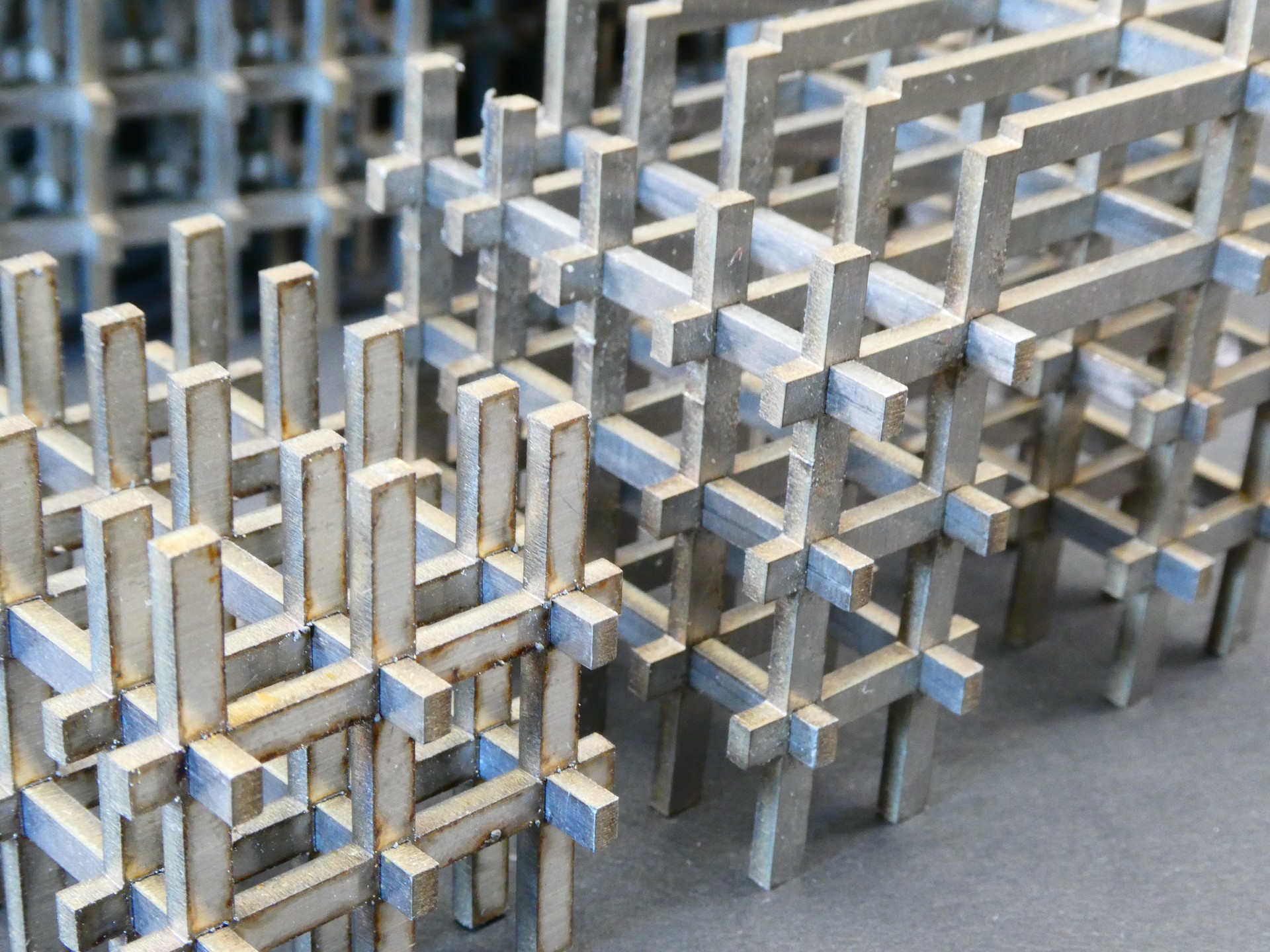

自分たちで1から設計、切削、組み立ての工程を500個以上の部品で行った。まず設計では３DCADを使い一から造形を行った。次にレーザー加工機で板厚２ｍｍの金属板を切削した。最後の組み立てでは全て手作業で行い、ボルトやねじを使用せずに、1部品ずつはめ合わせで組み立てた。
作品テーマを選んだ理由: 2025年は関西で国際的な文化祭展が開催され、日々、ニュースなどで目にする機会が多く、私たちも会場に足を運び、貴重な経験をたくさんすることができたのでこのテーマを選びました。
使用材料を決めた理由: 実際は木造建築だったが、金属光沢を出してみたかったのでSUS430HLを使用した。
最も重点を置いた点や箇所: 本物の造形と同じ縮尺に寸法を調整したり、部品同士が組み立てたときに干渉しないように設計するときに特に気を付けた。
最も苦労した点や箇所: 組み立て時に接合箇所が非常に多く、時間もかかった。
製作図面から実際に加工してみて気づいた点: 設計と実物の間に誤差が多少出てきてしまったので調整に時間がかかってしまった。
