第38回優秀板金製品技能フェア
学生作品の部 全19作品
学生517

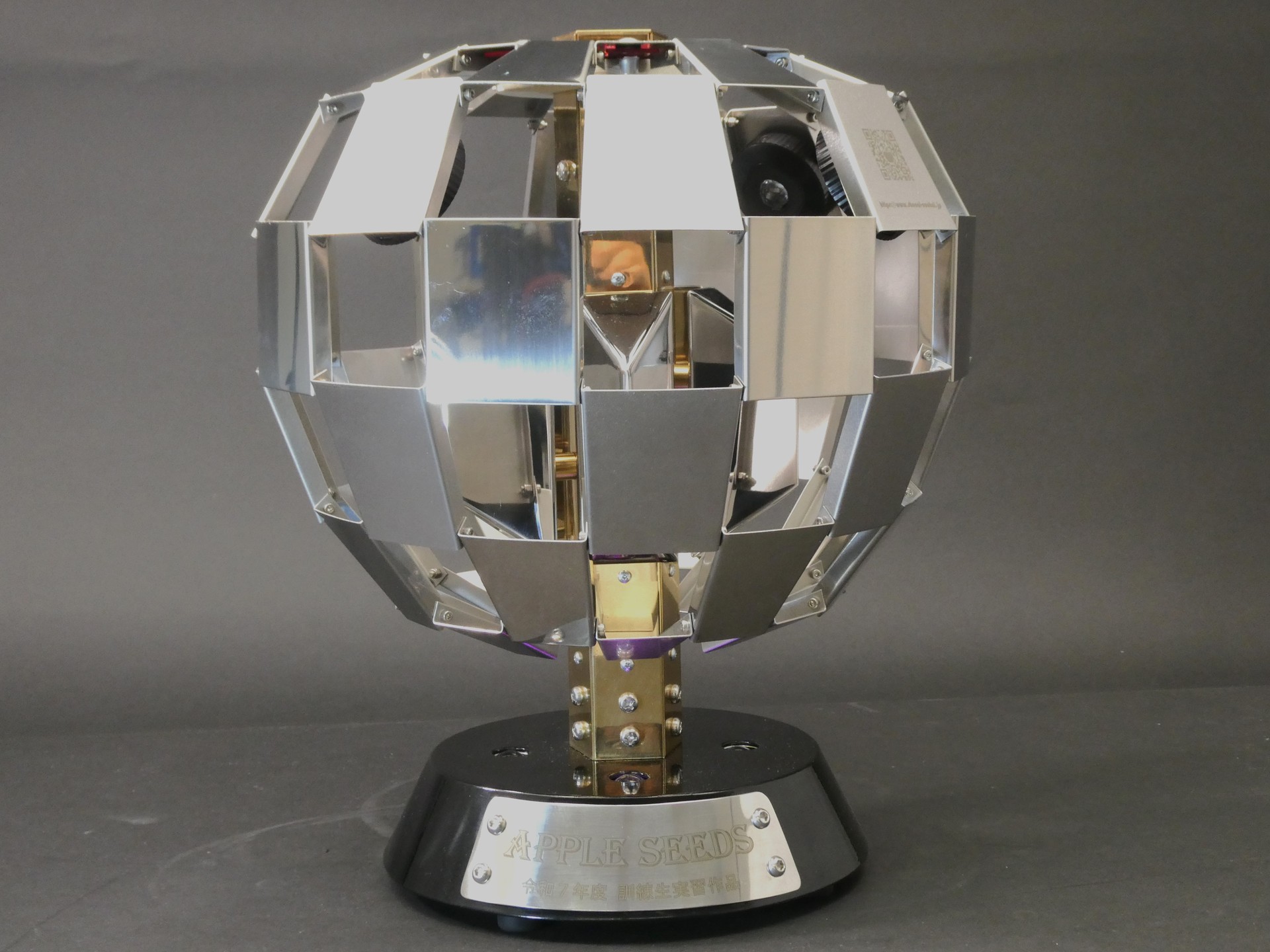

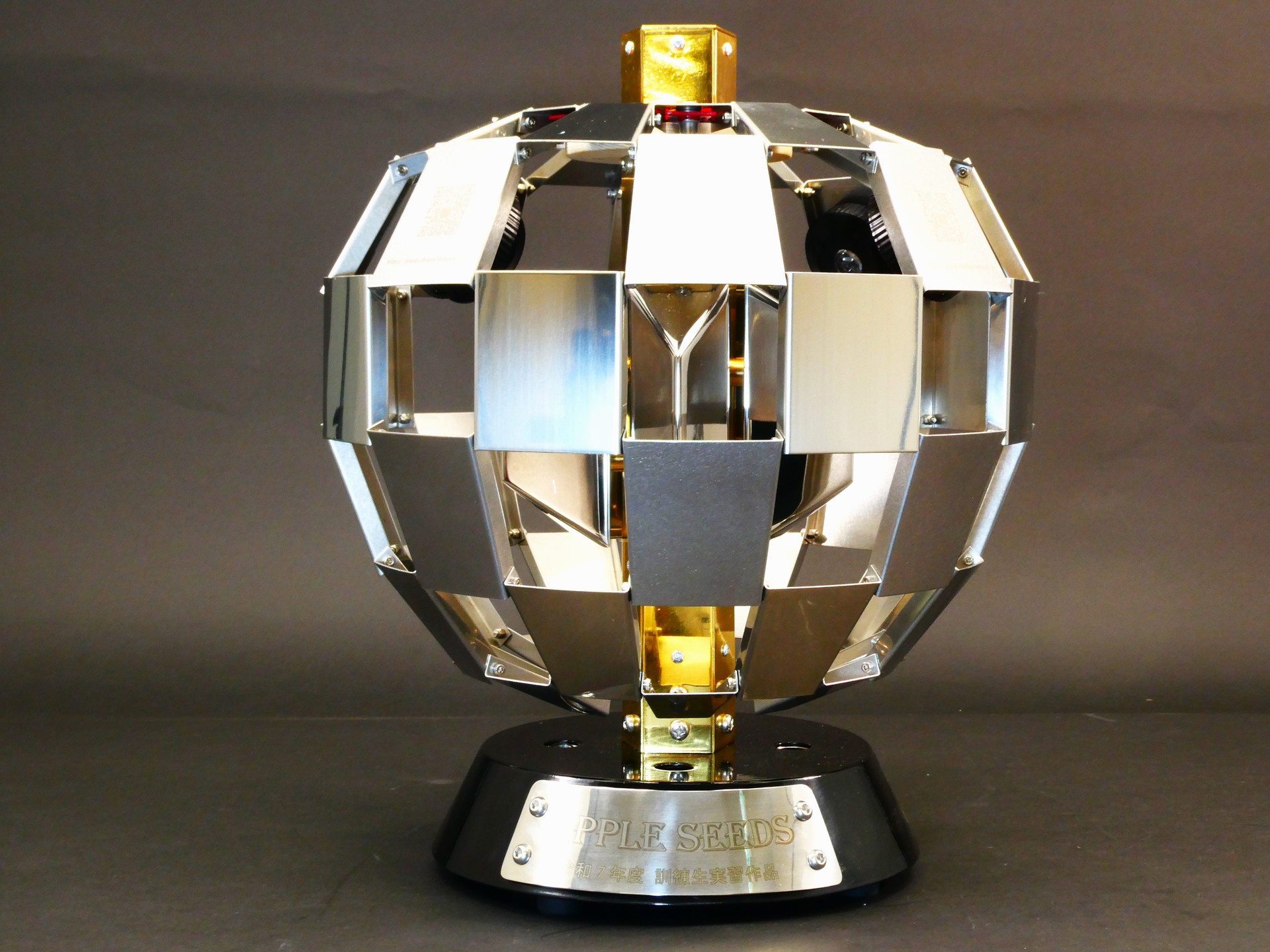

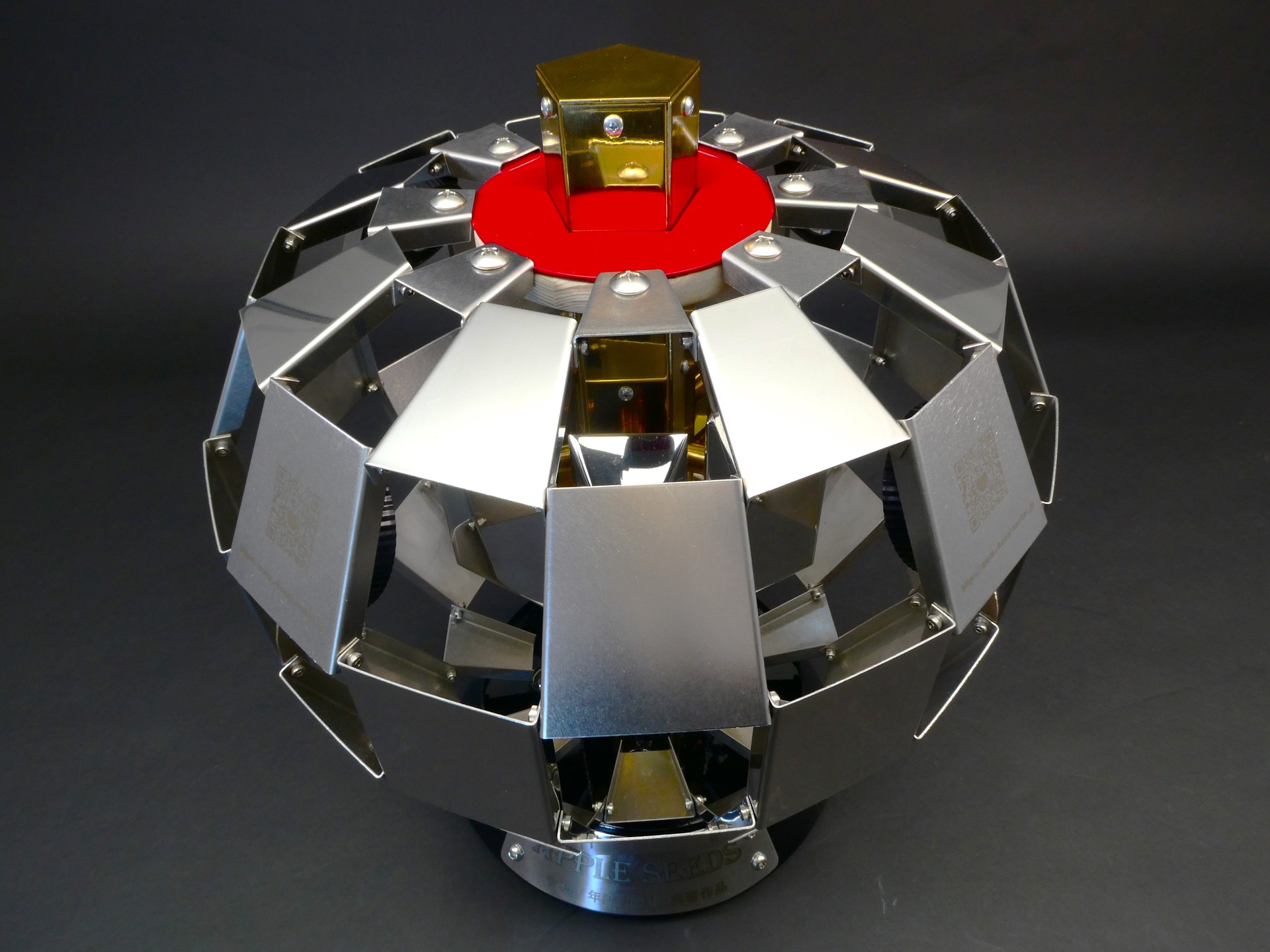

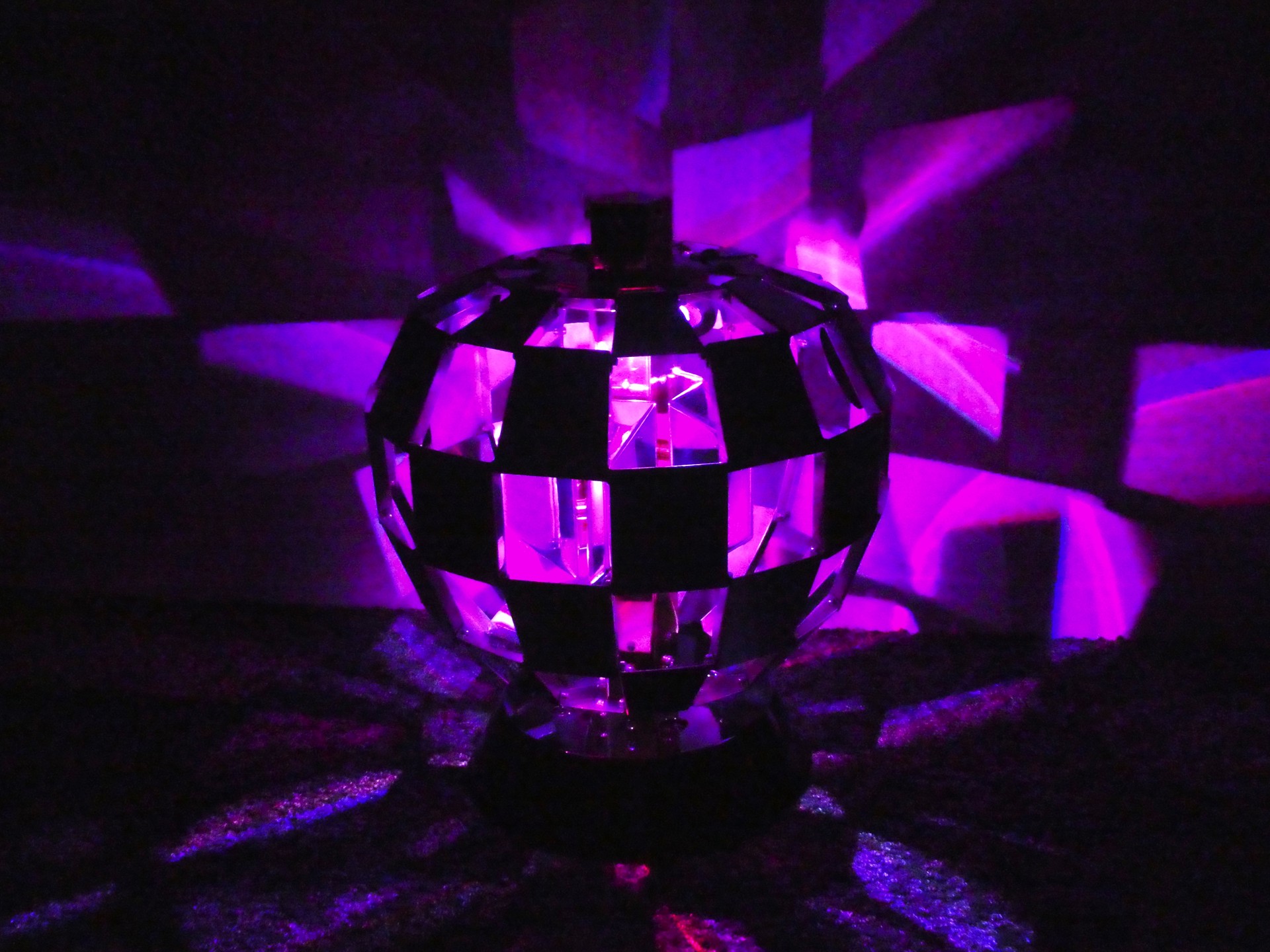

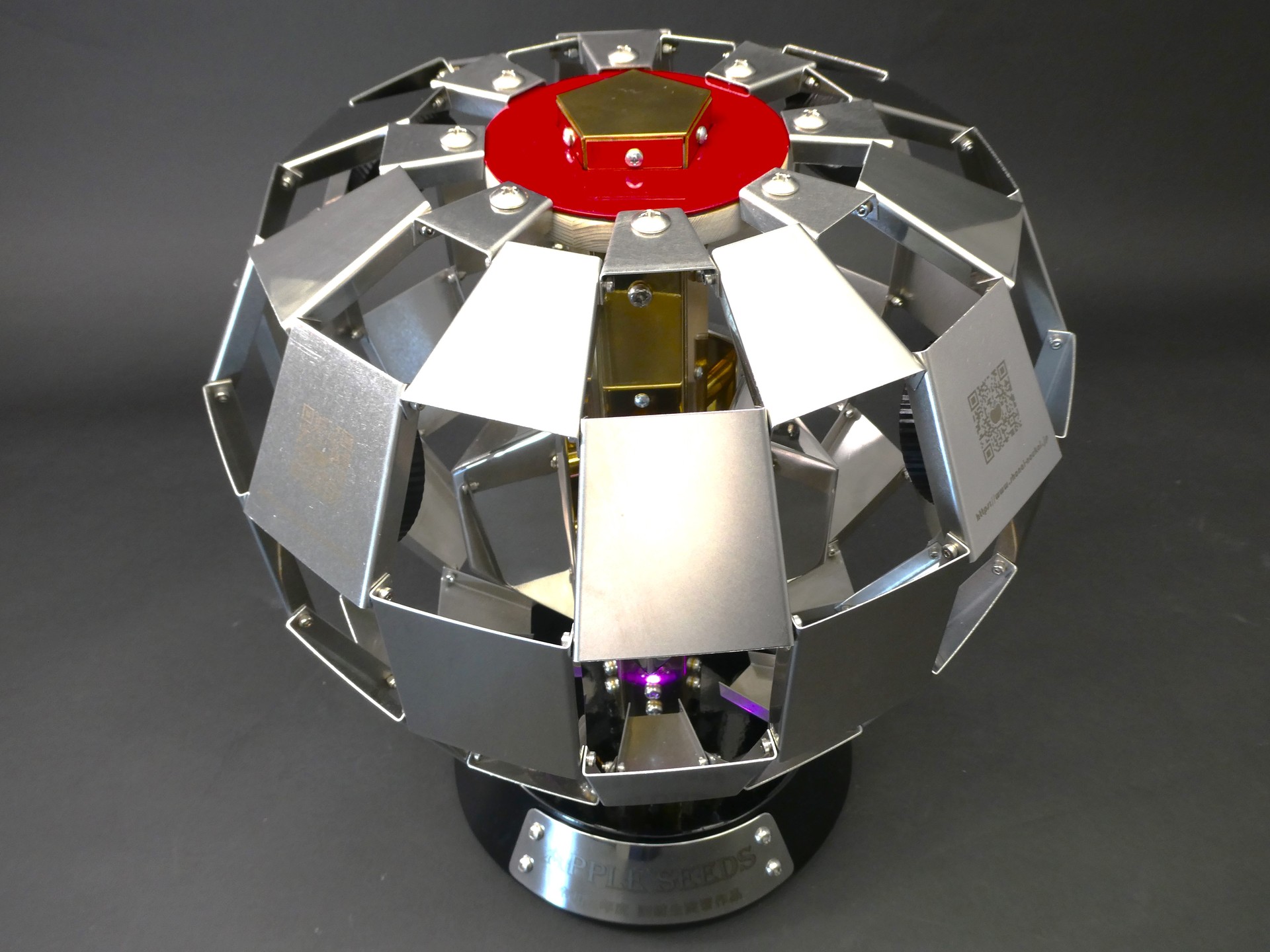

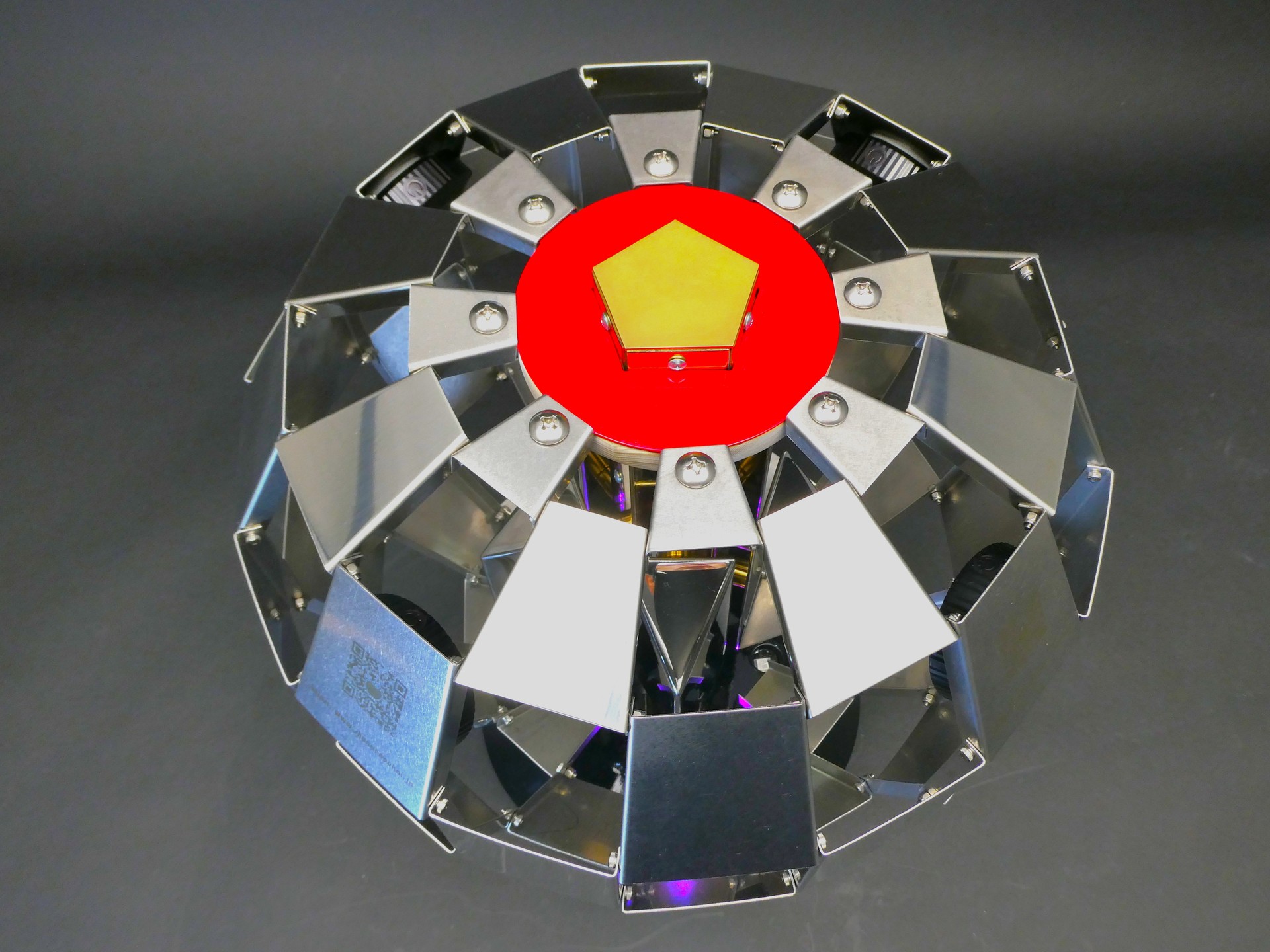

APPLE SEEDS
-
・サイズ: W350 × D350 × H450 mm
-
・精度: ± 0.5 mm
・プログラム時間: 2400 分
-
・加工時間: 200 分／個
・加工数量: 50 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.5 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
展開
CAD/CAM
シャーリング加工
曲げ
溶接
塗装
組立
アピールポイント
製作した作品は、当センターの訓練内容との関連性が深く、必要とする技能レベルや知識に加え板金工作機械や切削機械等を活用し製作されています。ものづくりの一連の流れを通じて、個々の意欲・能力の向上、責任感等が顕著に表れ、お互いに協力し合う一体感を味わうことができました。また、積み上げてきた知識や技能を活かし、今後就職する企業と同様に付加価値のあるものづくりを実践することができたと思います。訓練生にとっては、大きな達成感とともに職業人としての資質向上に繋がる貴重な機会となりました。

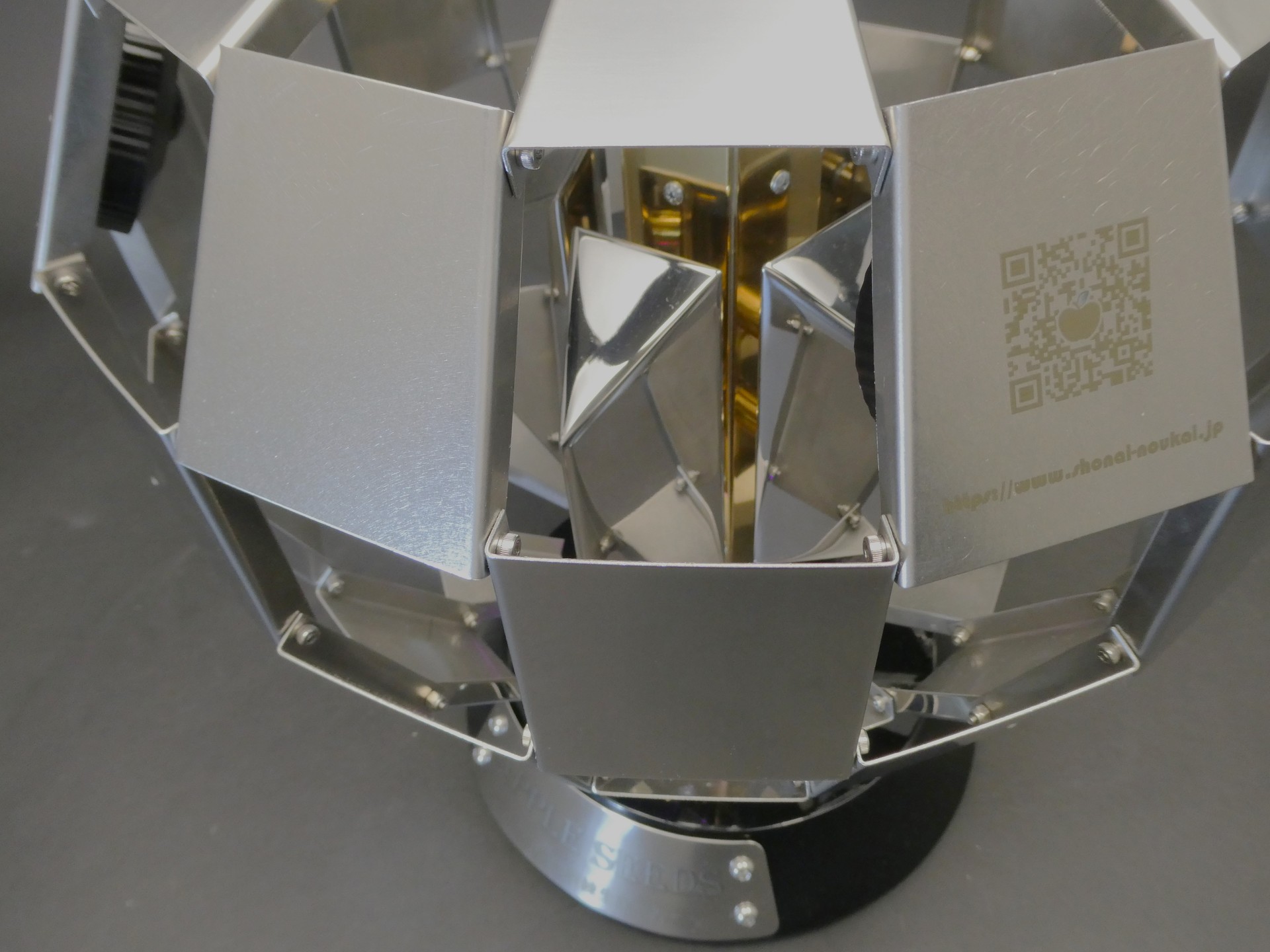

作品テーマを選んだ理由: リンゴをモデルに外殻の曲線美をメッシュ構造で表現、成長の象徴である種部に視線が集まるよう設計しました。訓練要素を盛り込み、グループワークとしての作業性や訓練生の技能レベル等を考慮し課題を選定しました。
使用材料を決めた理由: 耐食性と仕上げに適するステンレスを使用し、板厚は歪や訓練生の技量を考慮し1.5mmとしました。また、加工性や美観性のためSPCCや真鍮板を使用しました。
最も重点を置いた点や箇所: 形状・バランス・均一な仕上げ・見栄えの良さにこだわり製作しました。また、技能レベルの向上と各自の責任感を引き出し、チームワークにおける信頼関係の大切さ等就職後必要となる資質の修得に重点を置きました。
最も苦労した点や箇所: 作品制作にあたり、薄板溶接の技能レベル底上げに一定の練習時間を要しました。仕上げ工程では、研削・研磨ともに細部の傷に注意を払い一つ一つ丁寧に仕上げでいます。相応の時間を費やし根気を要する作業でした。
製作図面から実際に加工してみて気づいた点: ３DCADにより各パーツの配置、全体のバランスを確認し制作を行いました。内部に注目を集めるため、質感のある材料を選定したことで結果としてうまく表現することができました。
