第38回優秀板金製品技能フェア
学生作品の部 全25作品
学生516

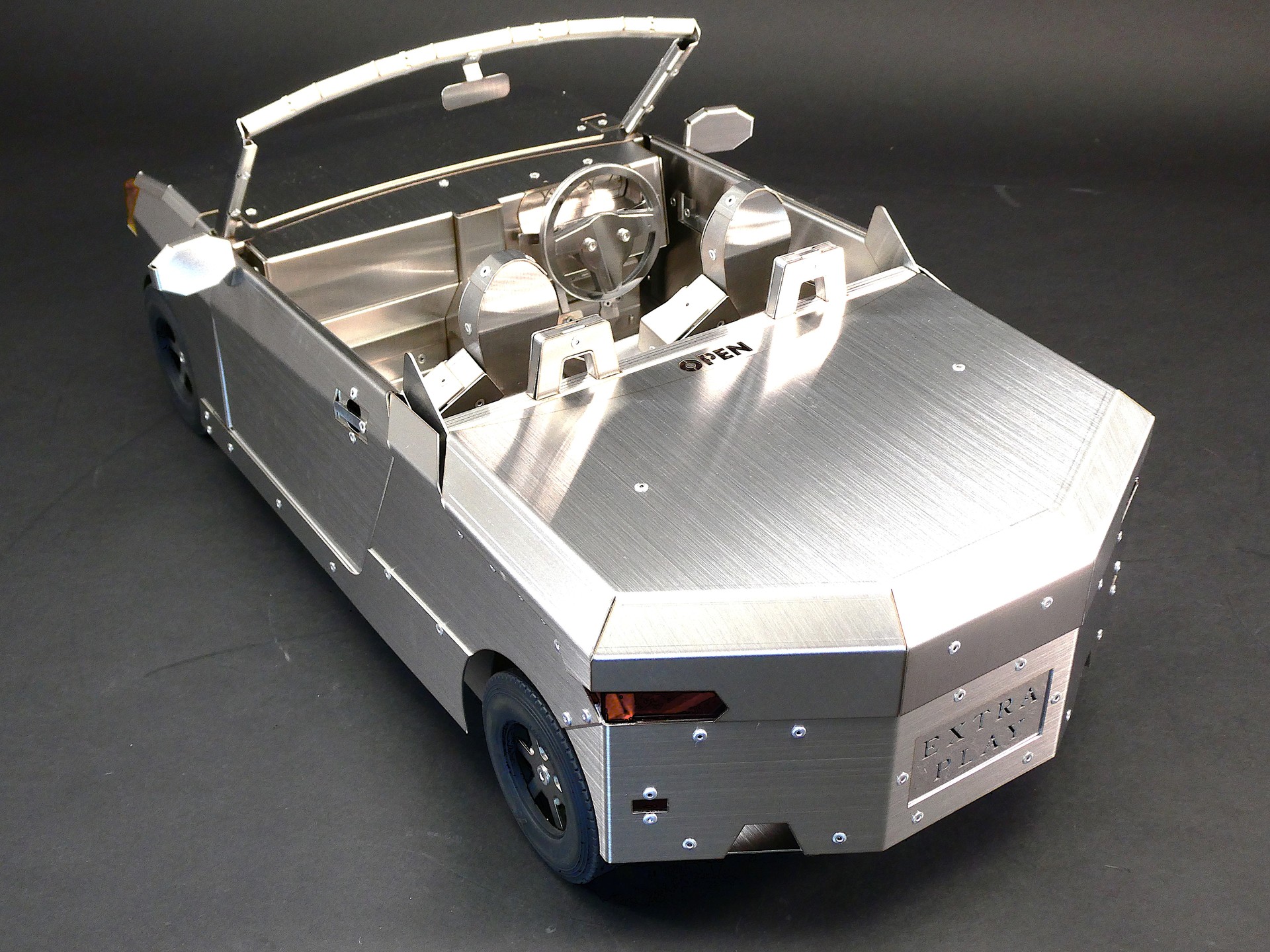

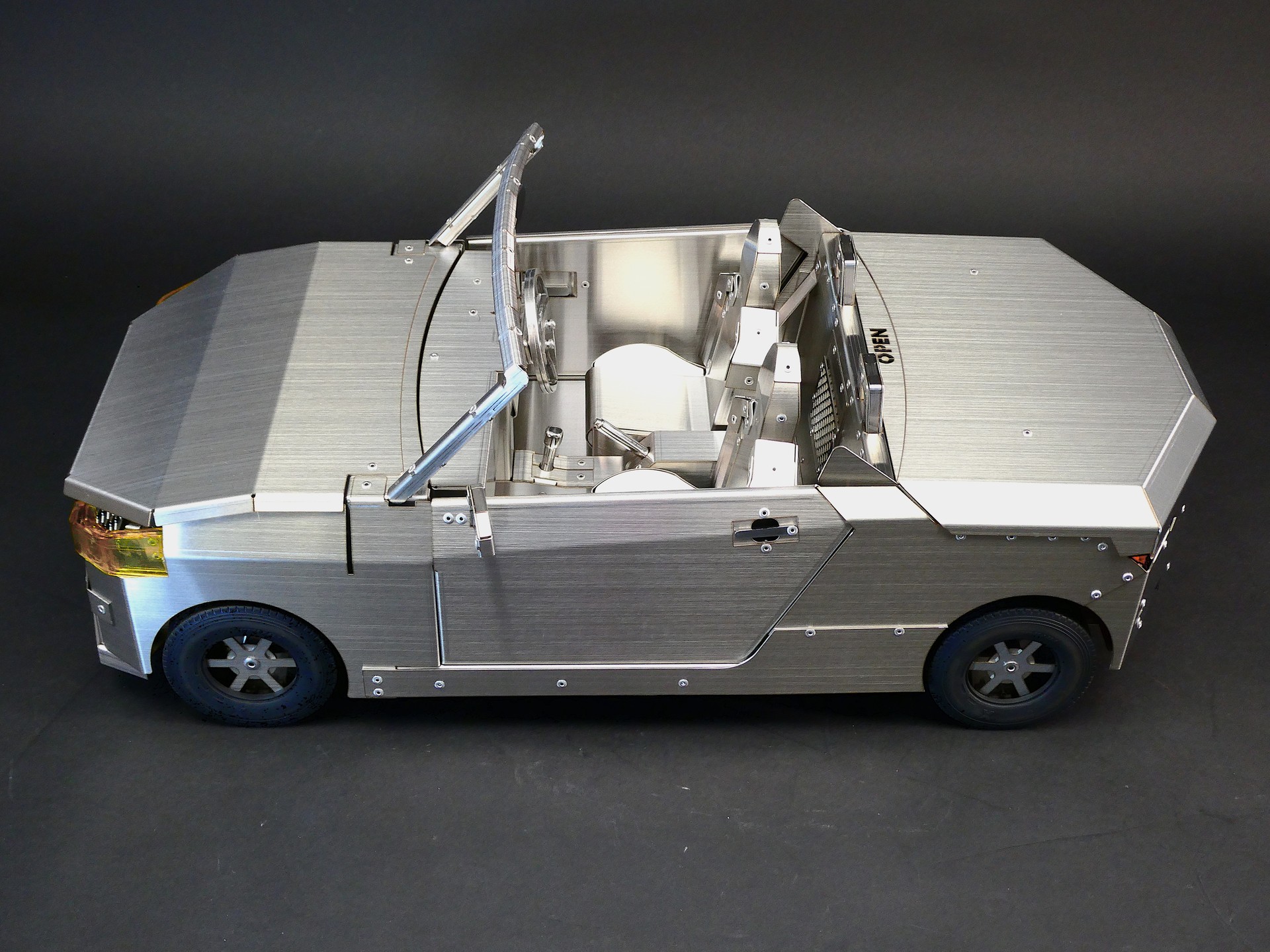

オープンカー
-
・サイズ: W260 × D600 × H230 mm
-
・精度: ± 0.3 mm
・プログラム時間: 9000 分
-
・加工時間: 3000 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 , 2.0 , 3.0 mm
-
・作品種類: -
加工工程
機構の考案
CAD/CAM
レーザ加工
曲げ
組立
アピールポイント
オープンカーは外装だけでなく内装も人の目に触れるため、車内の構造にもこだわりました。曲線の多い車体を再現するために、フレームから作成し、複雑な曲げ加工や細かな角度調整を行い、理想的な車らしい造形を作り上げることができました。
作品テーマを選んだ理由: 車が好きで、自分の板金技術でどこまでオープンカーの魅力を再現できるか挑戦しました。
使用材料を決めた理由: 重厚感があり、見た目がキレイに見えると思いました。
最も重点を置いた点や箇所: 本体フレームの製作において、全ての部品とのつながりを考えることです。一つの部品修正のため、いくつもの修正が入ることもありました。
最も苦労した点や箇所: 曲面が多い車体を曲げ加工でどのように表現するか苦労しました。曲げ位置が少し変わるだけでも車体全体の印象が大きく変わるため、調整を細かくして車らしい造形に近づけました。
製作図面から実際に加工してみて気づいた点: 図面上では正確でも実際に加工してみると合わないことがあり、現物と照らし合わせながら調整することも必要だと学びました。
