第38回優秀板金製品技能フェア

学生作品の部 全19作品

360°から作品を見る

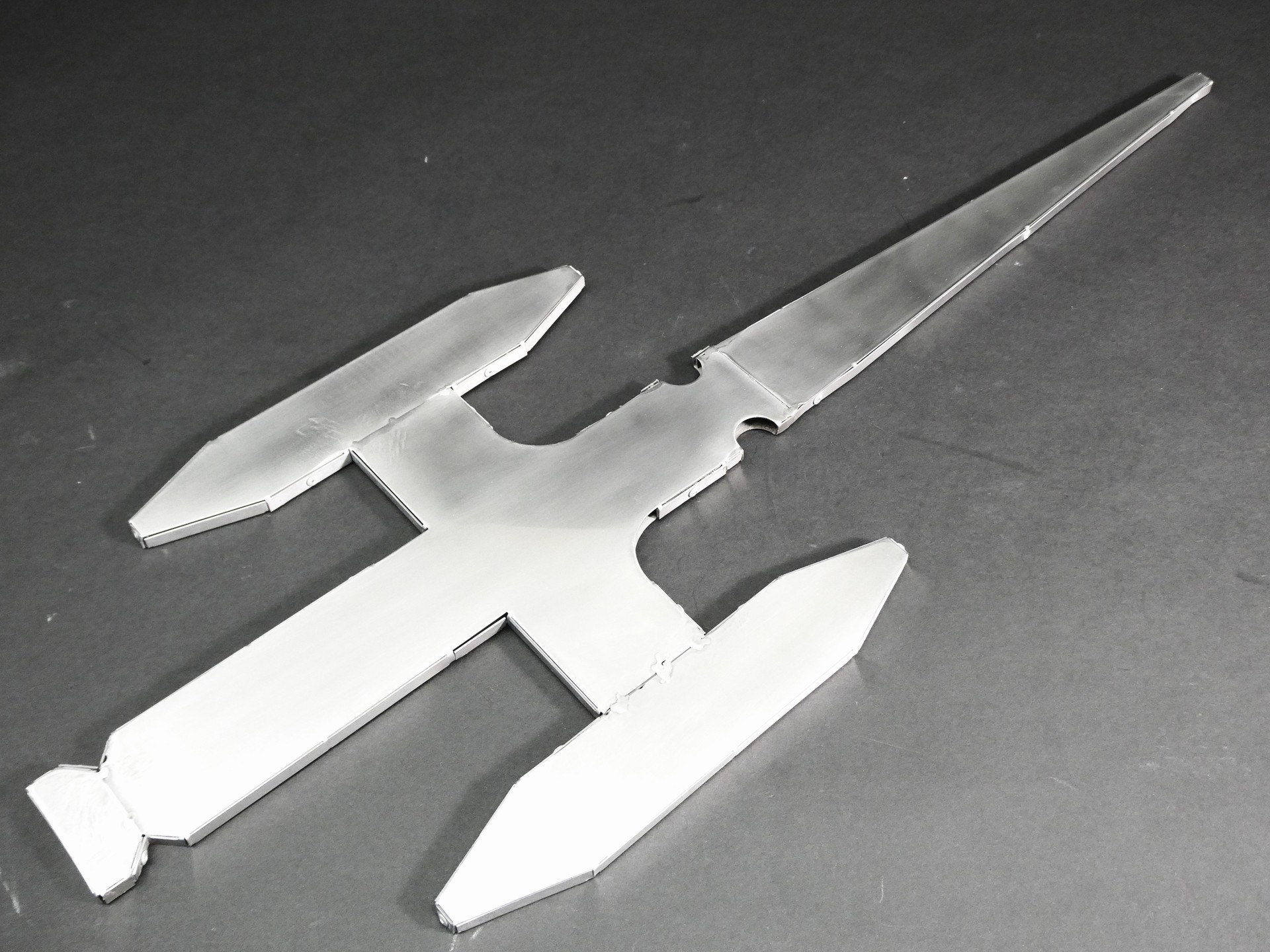

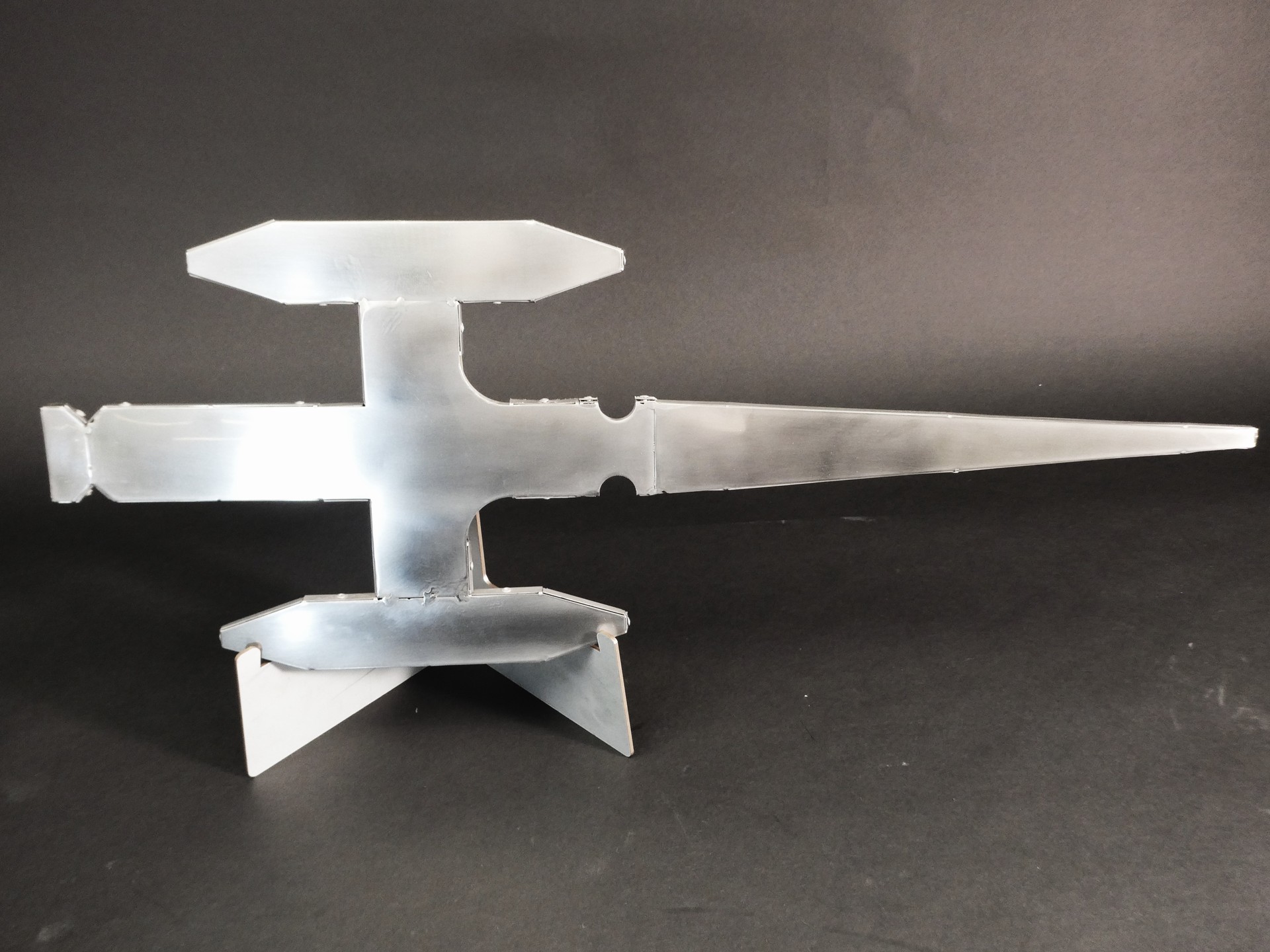

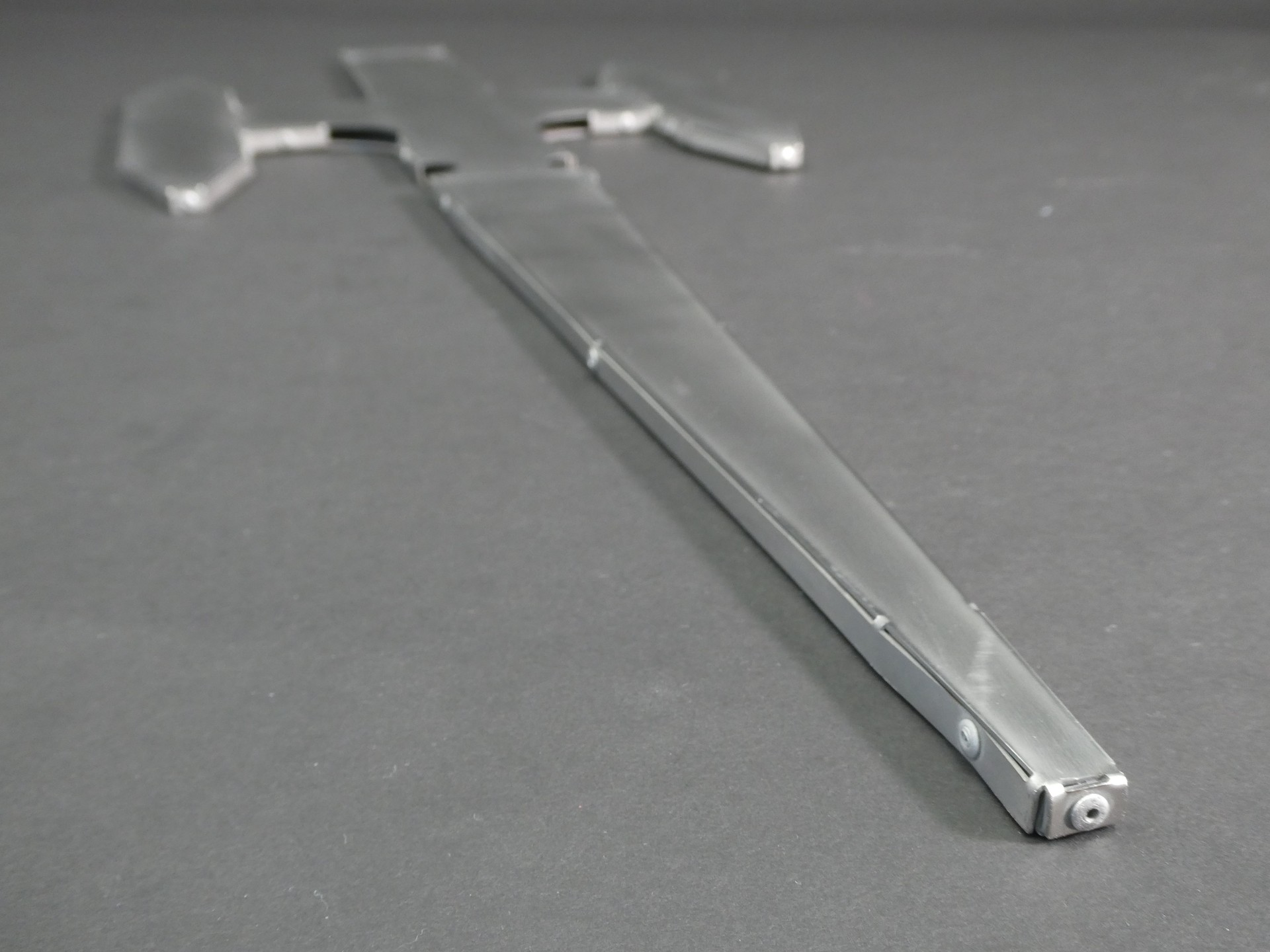

学生515

KenKen

  • ・サイズ: W240 × D8 × H600 mm

  • ・精度: ± 0.5 mm

  • ・プログラム時間: 10 分

  • ・加工時間: 250 分／個

  • ・加工数量: 3 個

  • ・材質: ステンレス（SUS430）

  • ・板厚: 0.8 mm

  • ・作品種類: オリジナル品

加工工程

  • CAD/CAM

  • レーザ加工

  • 組立

  • 溶接

アピールポイント

初めて、設計から最終仕上げまでの一連の流れを経験しました。

この作品は組み立てやすさを特に意識して制作をしました。

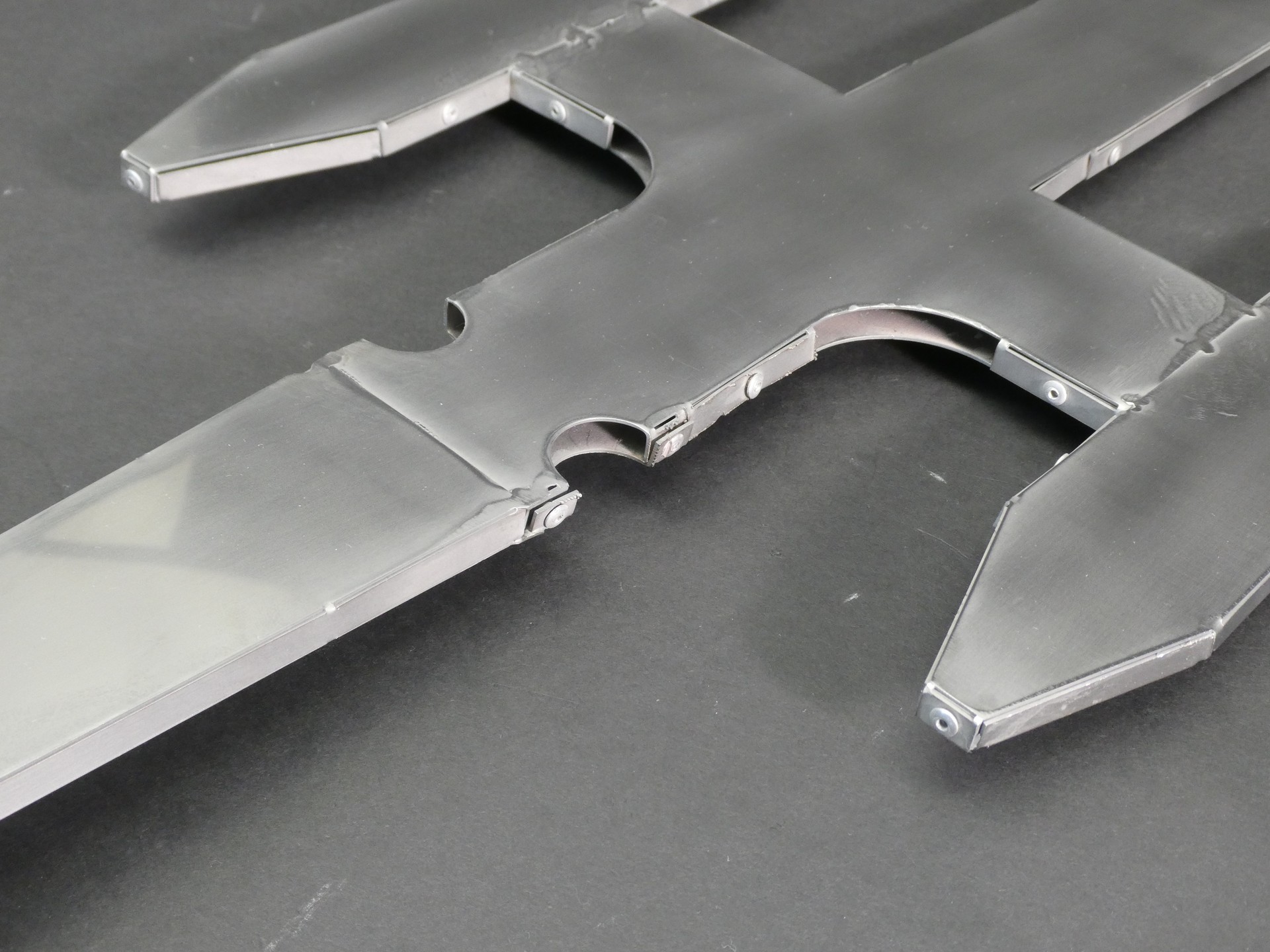

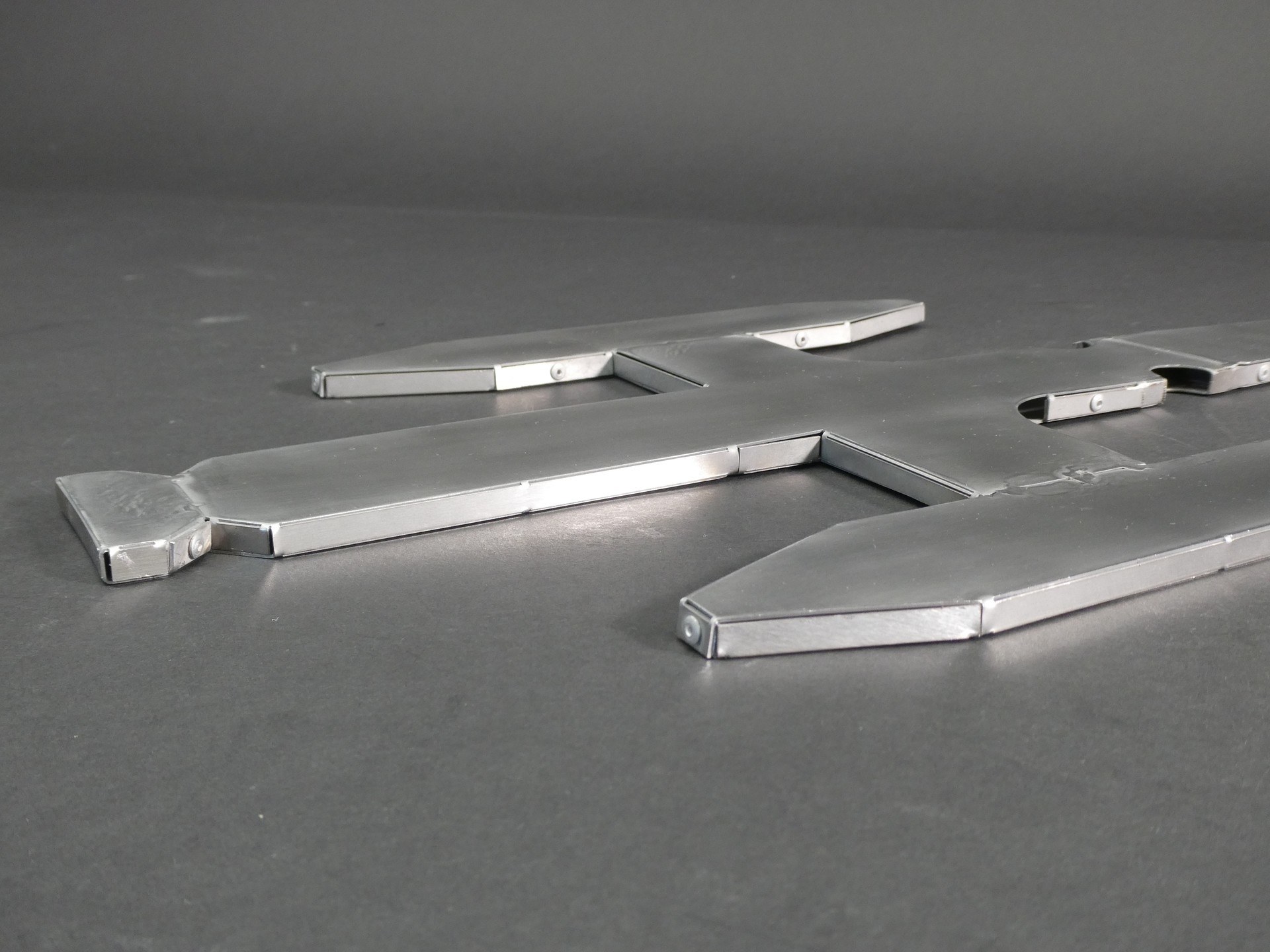

当初は１つのパーツから作り上げることにチャレンジしましたが、設計・組立が難しく、3つのパーツをリベットとTIG溶接で繋ぎ合わせて作ることにしました。

製作に取り組む前はスムーズに形にできると思っていましたが、なかなか思い通りにはいかず、試行錯誤の連続でした。

最終的に思い描いていたものが形になった時は、非常に嬉しく思いました。

  • 作品テーマを選んだ理由: 頭の中で思い描く伝説の剣を形にしたいと思ったため

  • 使用材料を決めた理由: 授業で使用している材料で扱いやすいと考えたため

  • 最も重点を置いた点や箇所: 中間部分(凹み部分)の設計

  • 最も苦労した点や箇所: パーツ同士を繋ぐための溶接

  • 製作図面から実際に加工してみて気づいた点: CADで図面を作成している時には、すぐに形にできると思っていたことが、実際に加工・組立をすると不具合が発生し、微調整を何度も必要としたこと
