単体097

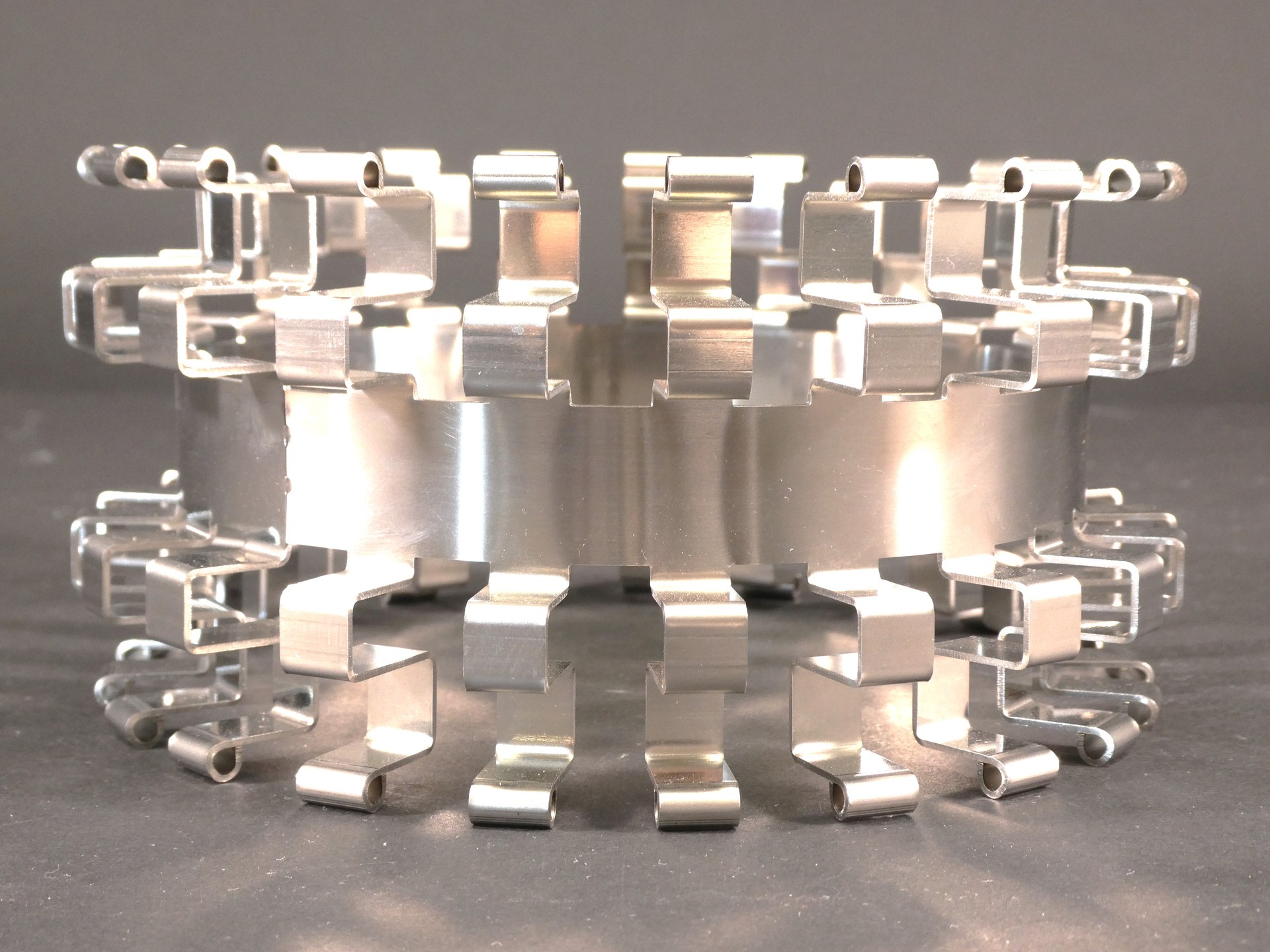

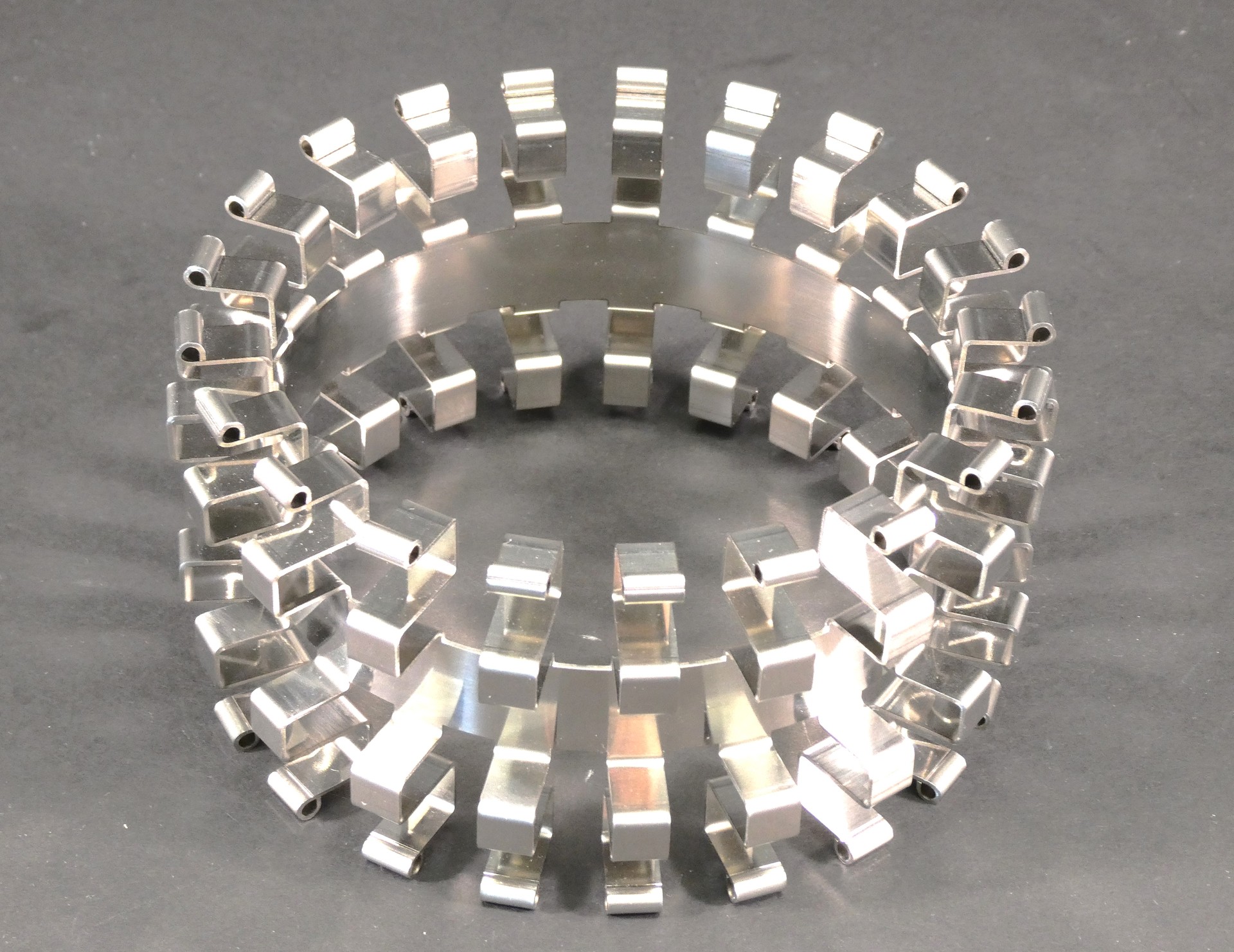

Curling Ring
-
・サイズ: W150 × D150 × H120 mm
-
・精度: ± 1 mm
・プログラム時間: 30 分
-
・加工時間: 120 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
レーザ加工
曲げ
アピールポイント

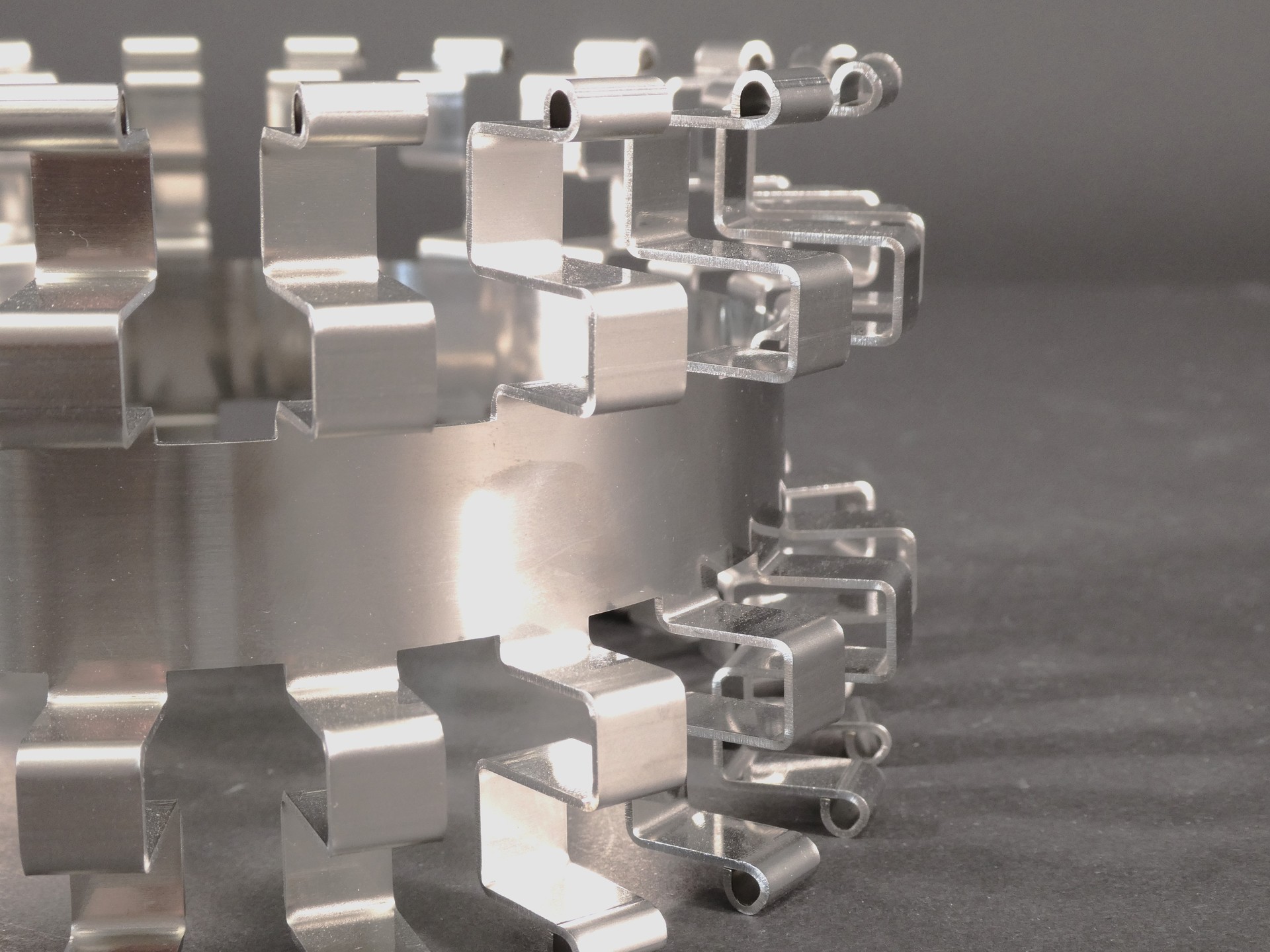

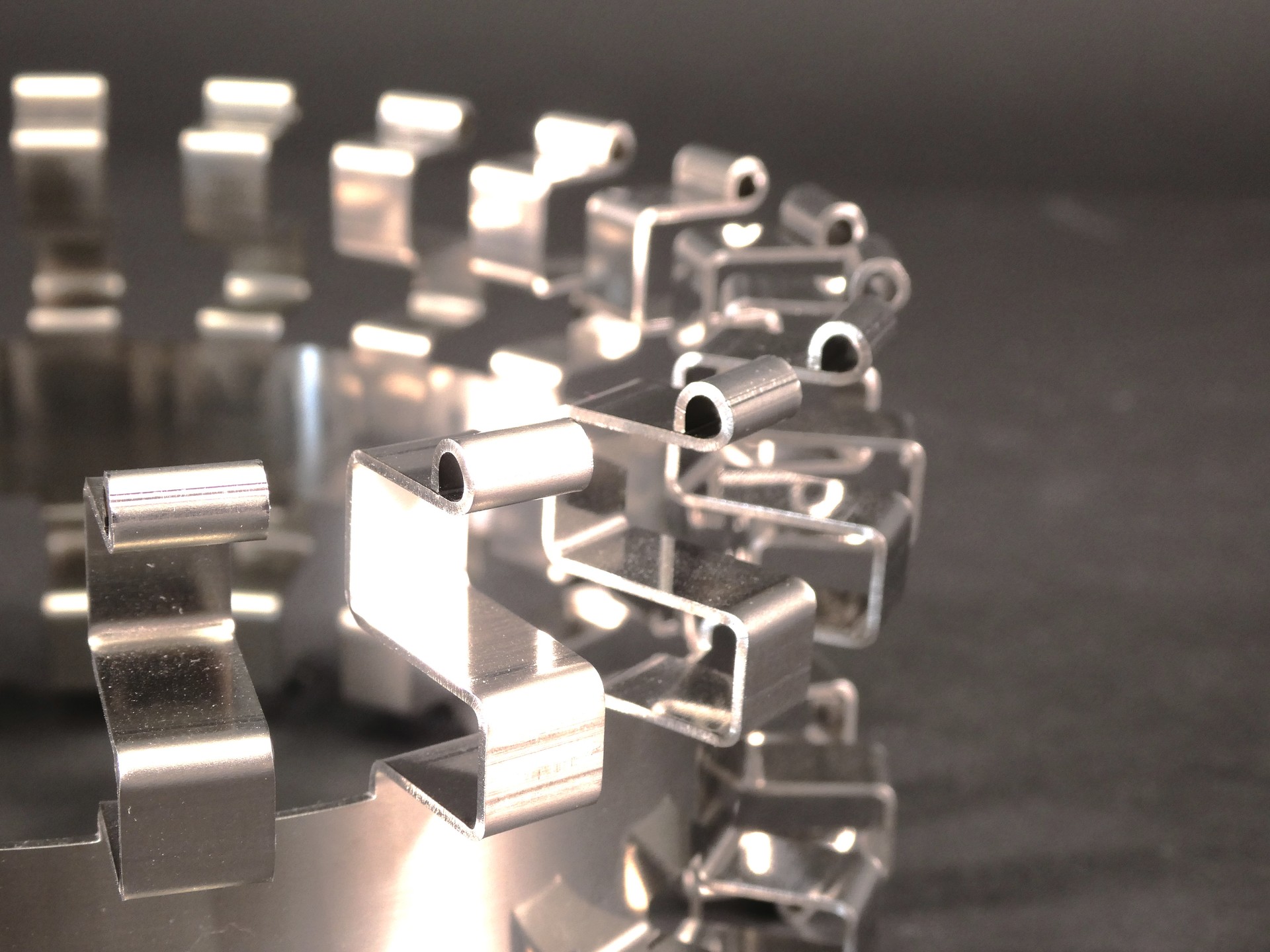

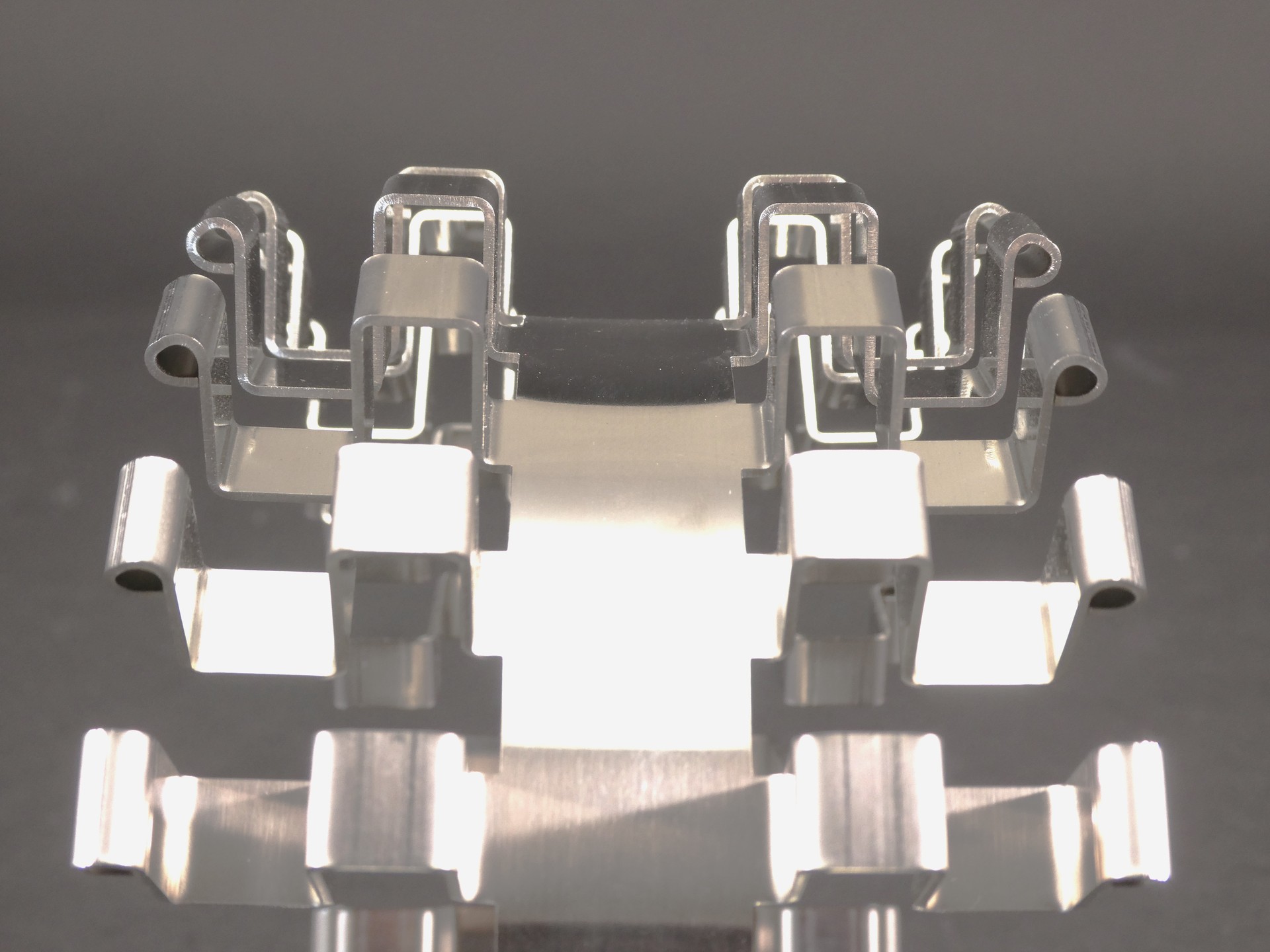

一目見て「なんだこれは？！」と思うような作品を作りたいと思い、特殊な曲げのカーリング加工をメインにして考え作成しました。
加工についてはカーリング加工→クランク曲げ→R曲げの順番で行いました。
特にクランク曲げの際にそれぞれの箇所が独立している為、一気に曲げようとすると角度のばらつきが出やすくなります。
その為、100ミリ幅の金型で数回に分けて曲げ、角度のばらつきを無くしました。
