第38回優秀板金製品技能フェア

単体品の部 全84作品

360°から作品を見る

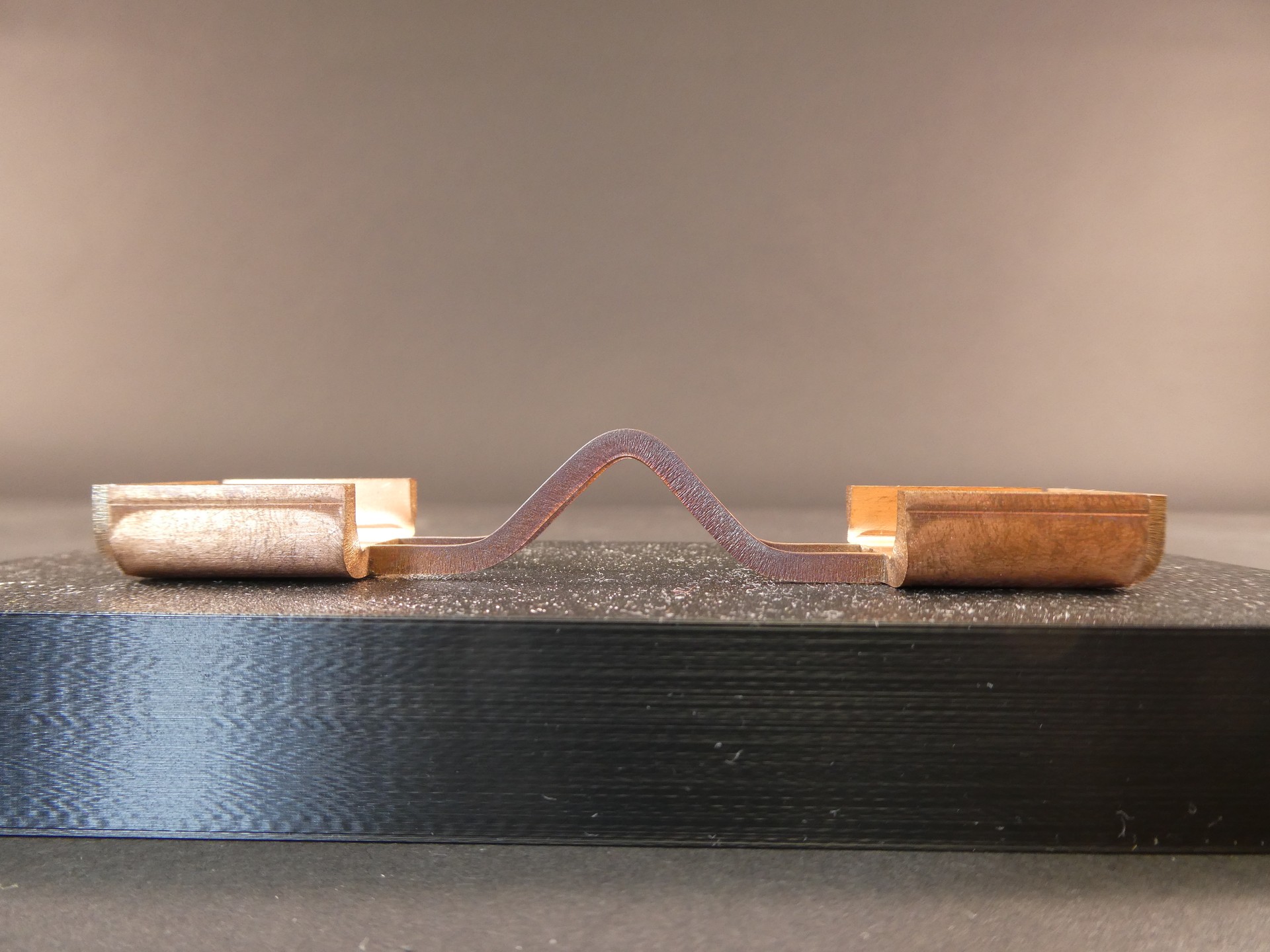

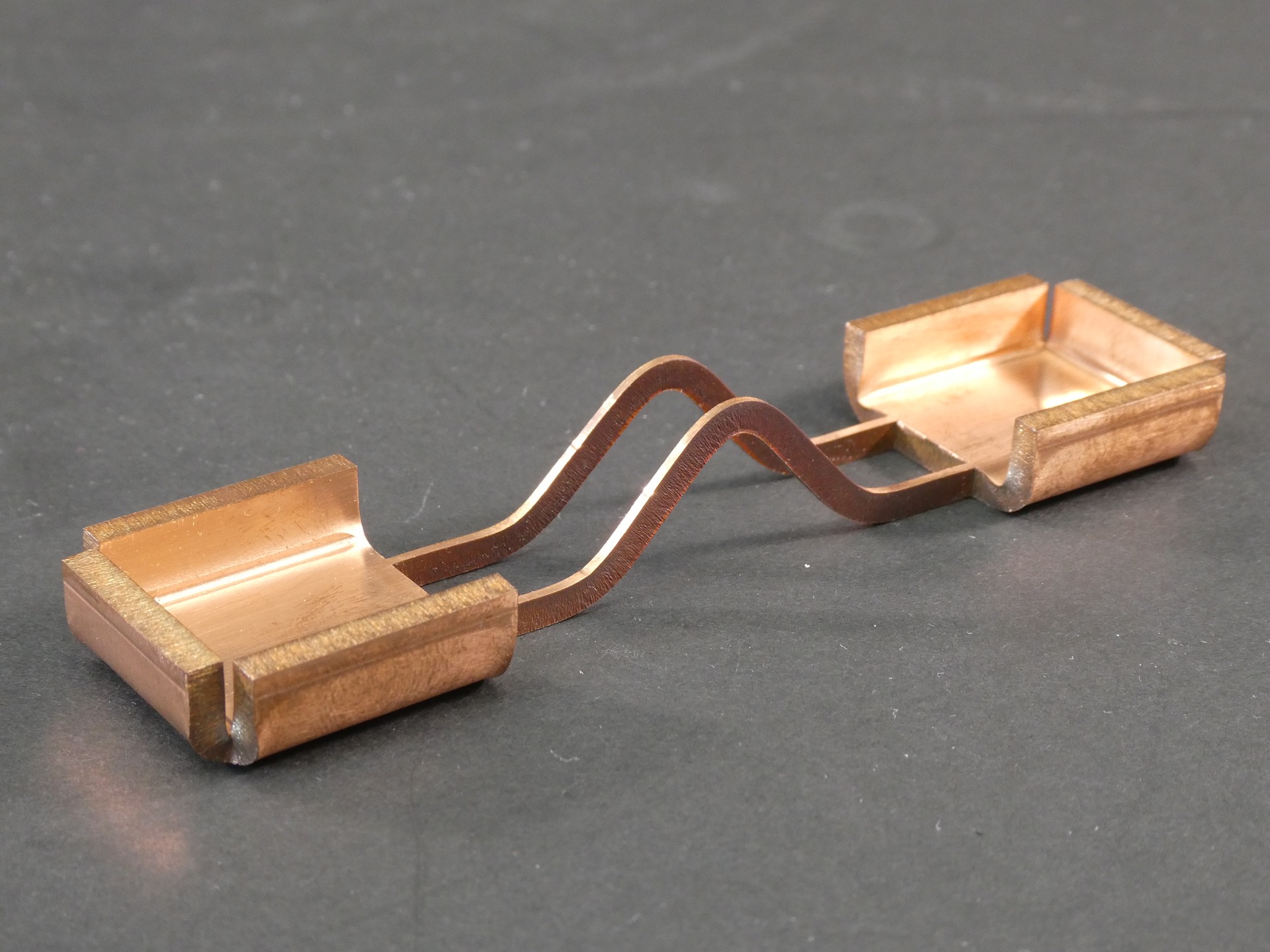

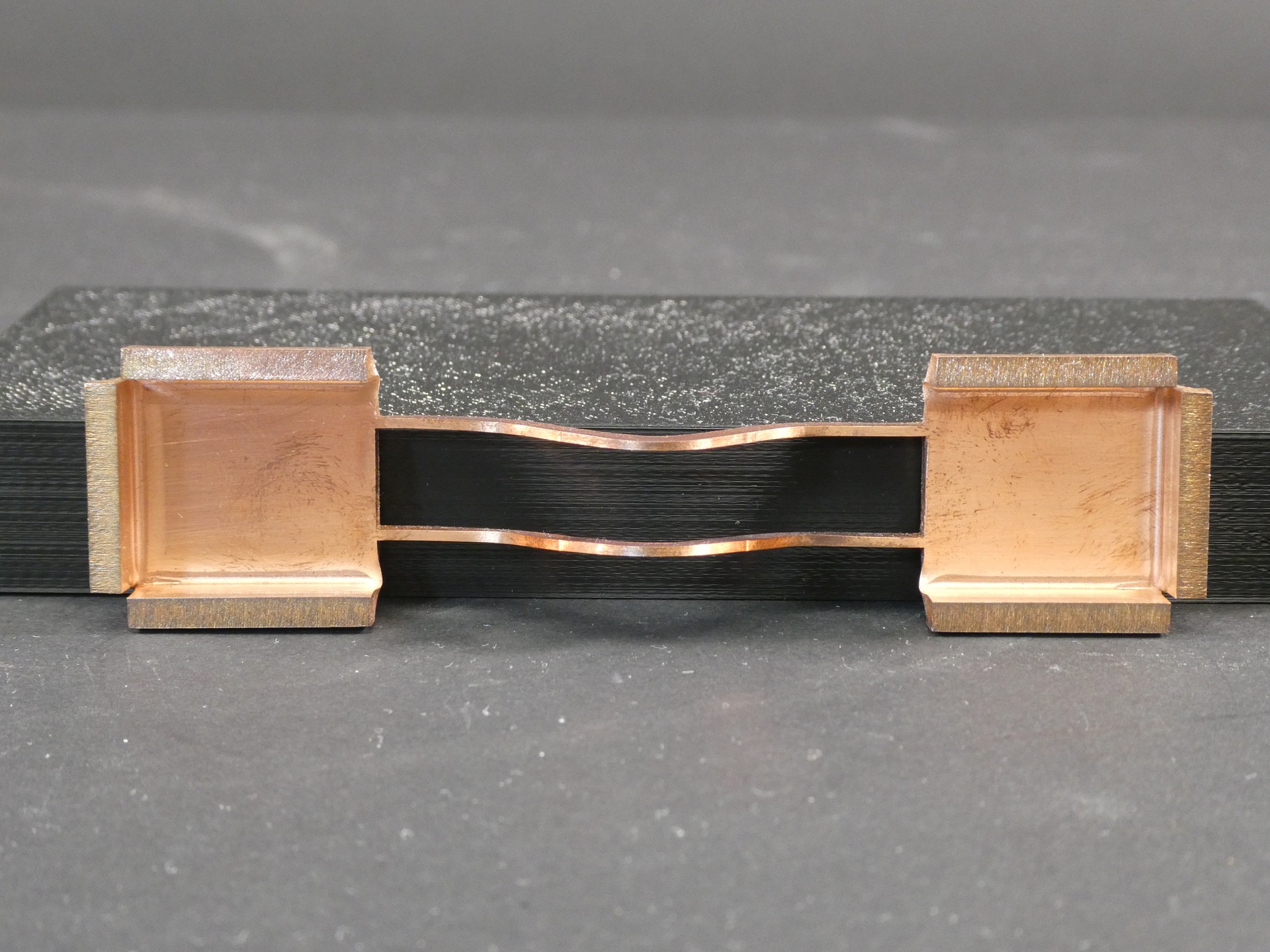

単体096

Bus Bar Bridge

  • ・サイズ: W107 × D27 × H16 mm

  • ・精度: ± 0.3 mm

  • ・プログラム時間: 108 分

  • ・加工時間: 180 分／個

  • ・加工数量: 3 個

  • ・材質: 銅（C1100）

  • ・板厚: 3.0 mm

  • ・作品種類: 試作品

加工工程

  • 2D/3D設計

  • プログラム

  • レーザ加工

  • 曲げ

アピールポイント

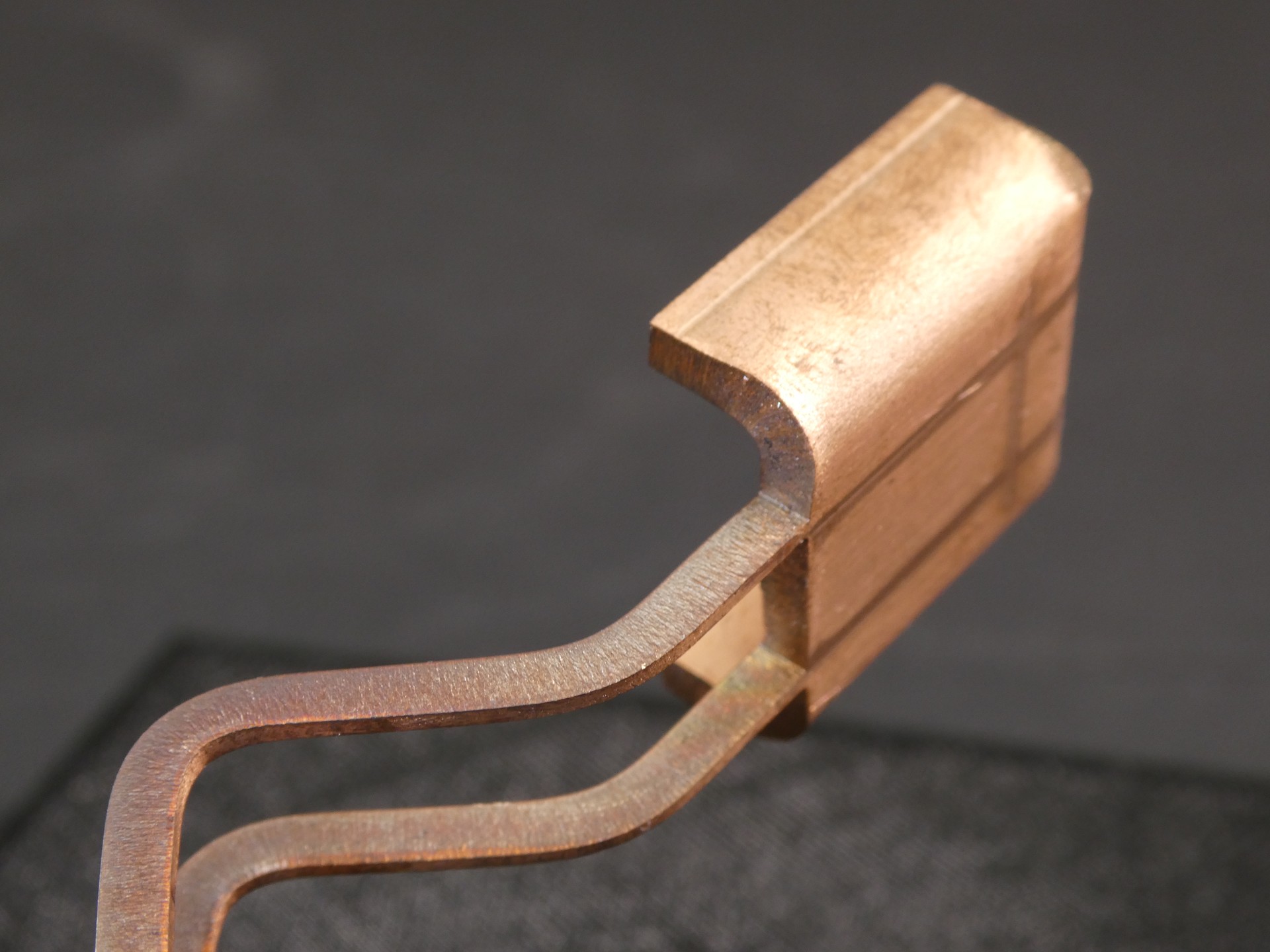

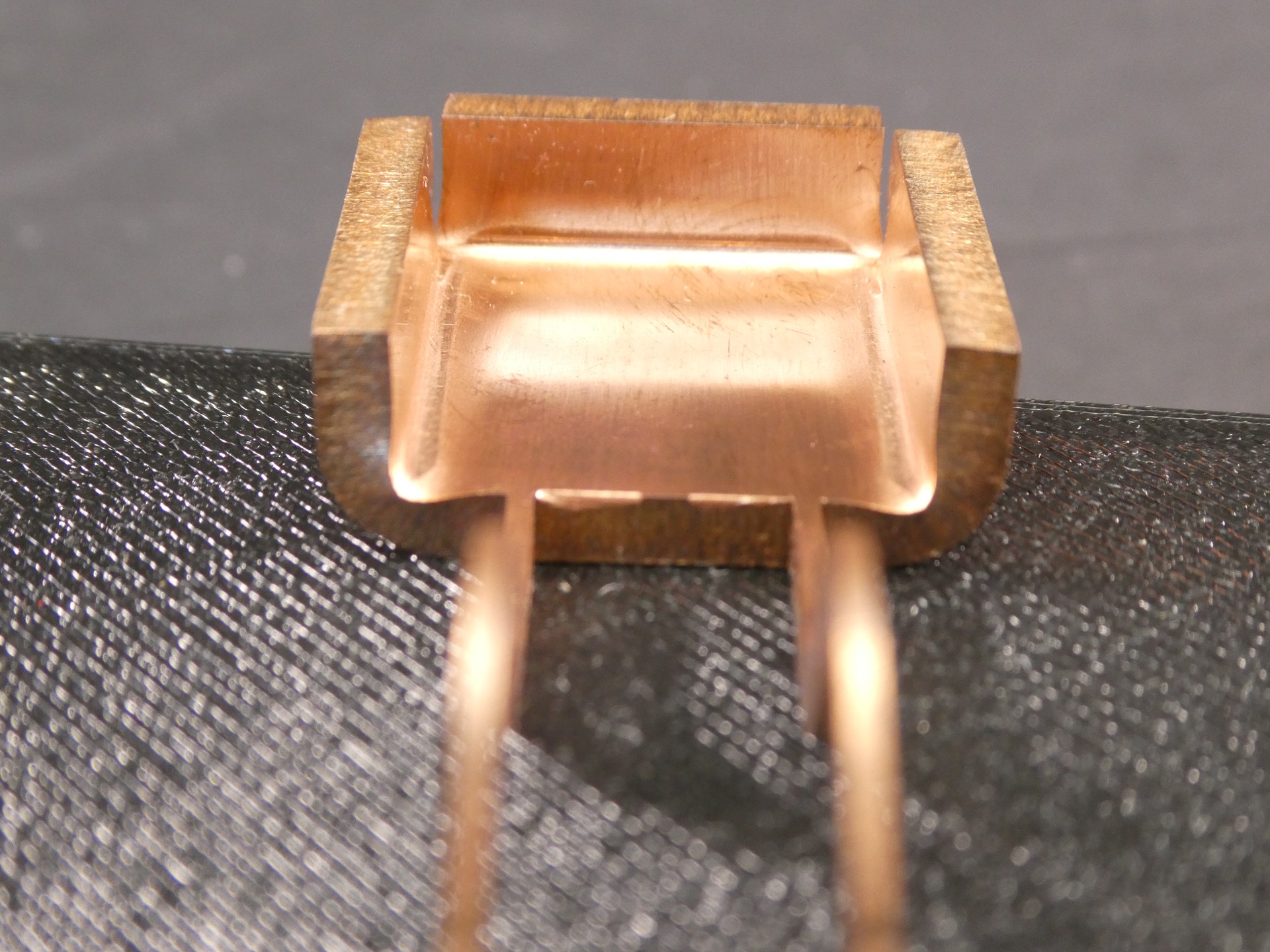

■板厚の1/3幅の曲げ加工

・通常では切削加工やワイヤー放電加工となる製品を板金加工品としてとらえ、V曲げエアベンドに転換。

・板厚より幅が小さいフランジ曲げは、通常の曲げでは変形や倒れ、歪みが出たりと非常に不安定で、ファイバーレーザの特性と曲げの独自ノウハウにより歪みを最小限に抑えつつ形状を実現。

・自由度の高いバスバー形状へも展開が期待できる。
