第38回優秀板金製品技能フェア
単体品の部 全84作品
単体095

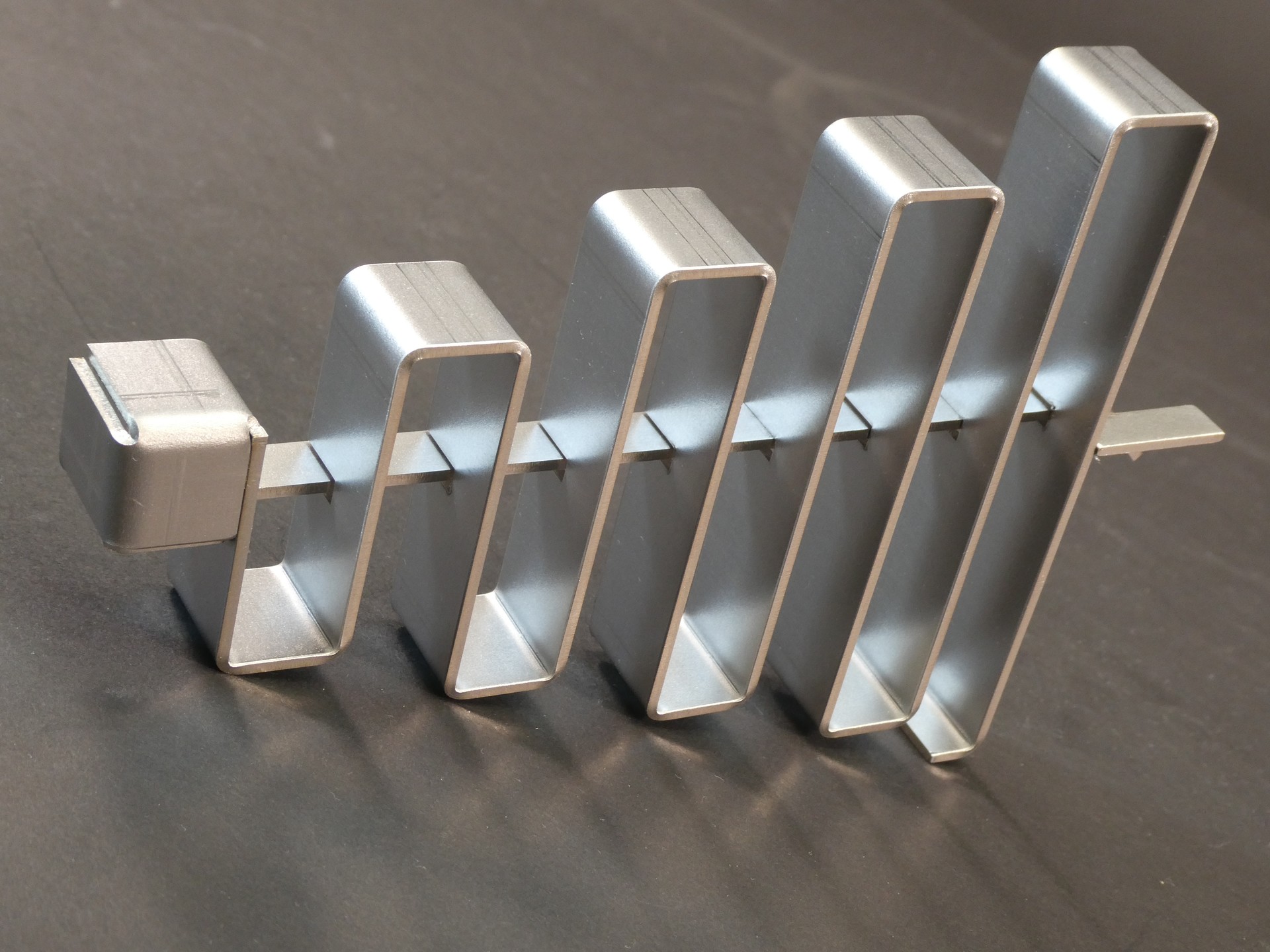

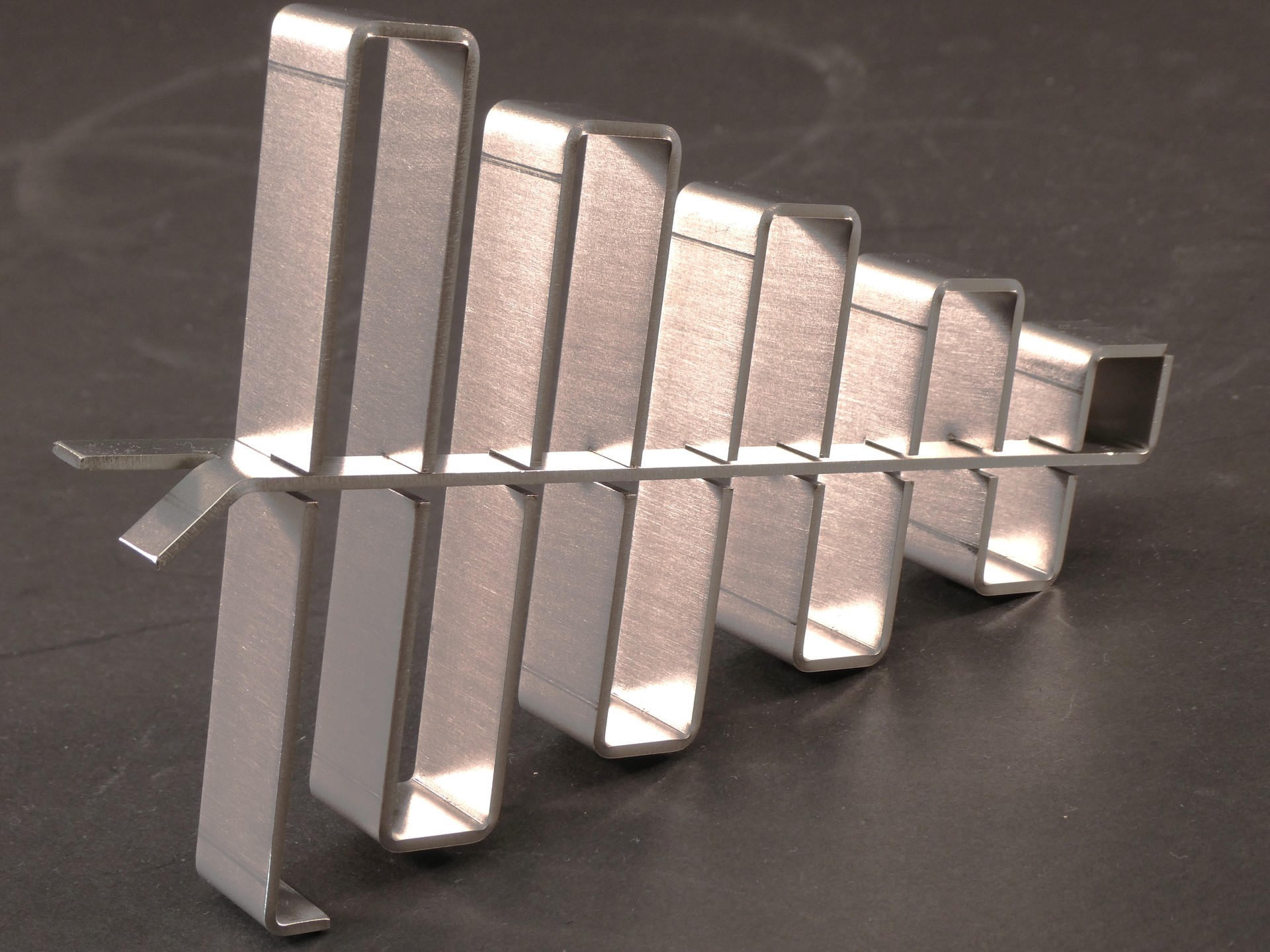

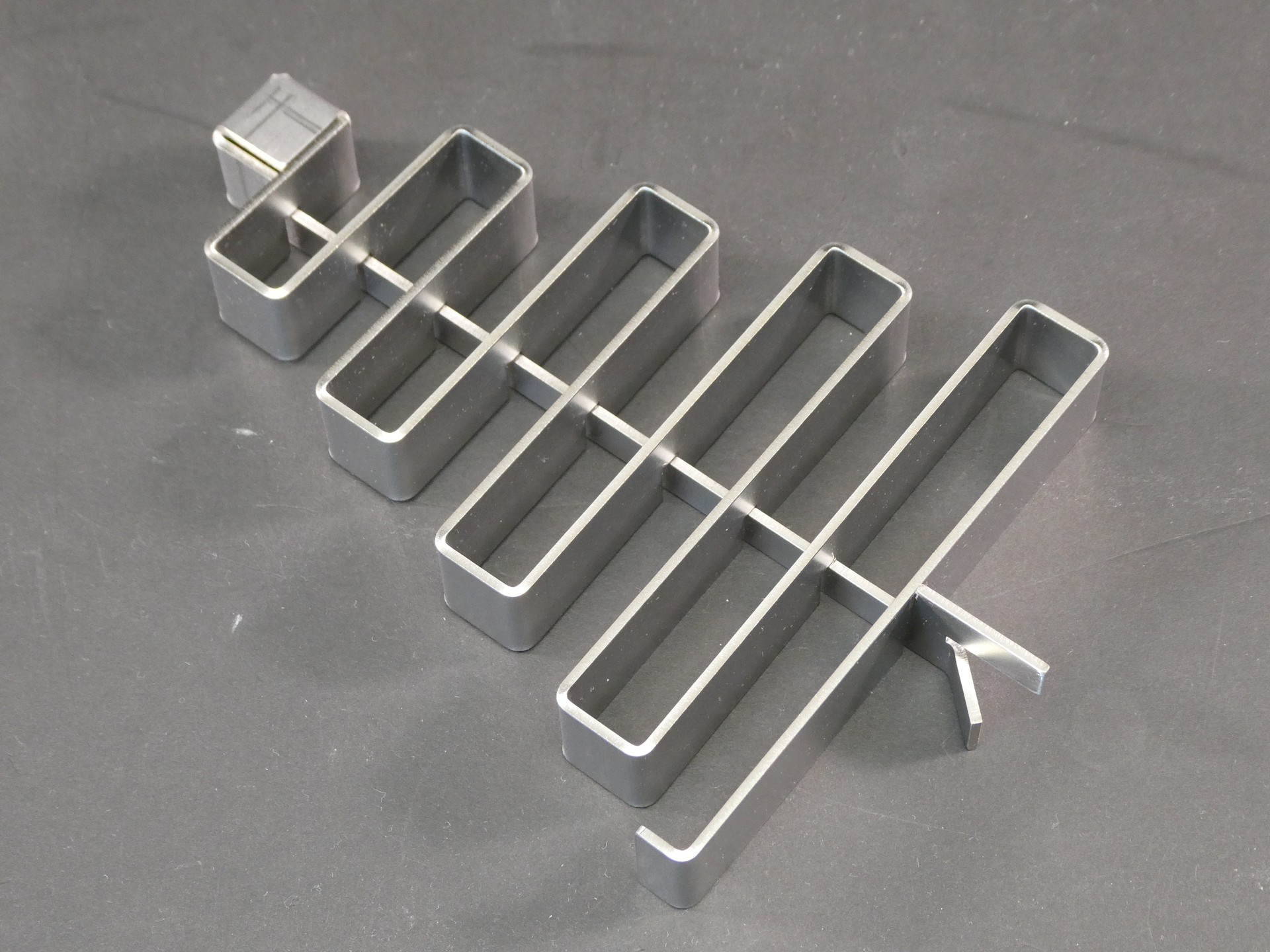

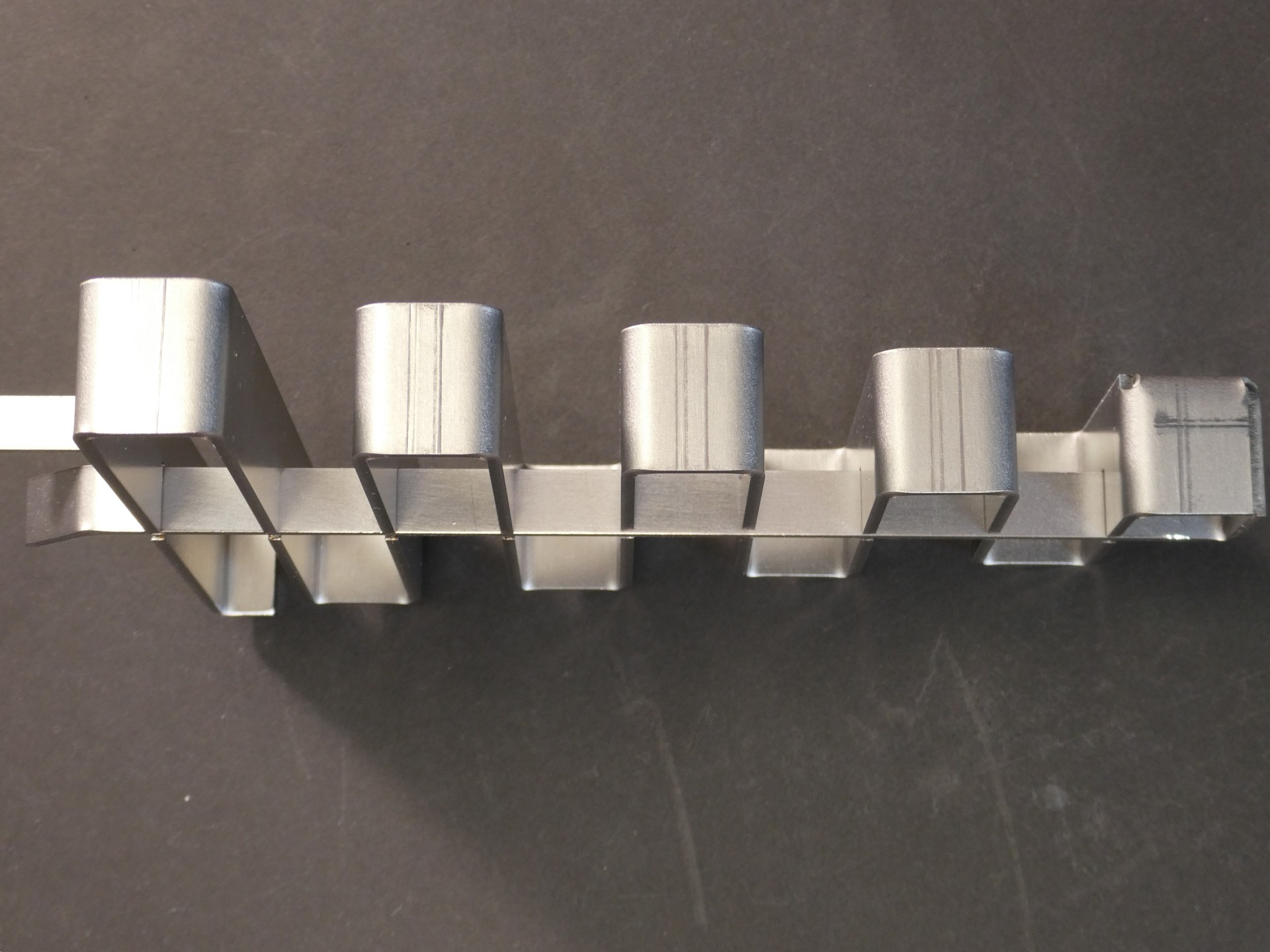

シートメタルマスカット
-
・サイズ: W120 × D20 × H180 mm
-
・精度: ± 0.3 mm
・プログラム時間: 5 分
-
・加工時間: 60 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS430）
-
・板厚: 2.0 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
CAD/CAM
レーザ加工
表面仕上げ
曲げ
アピールポイント
単体の部ということで、一枚板から工夫した交差するような何かが出来ないか考えました。
地元でも栽培されている最近流行りのシャインマスカットをロゴを考案し板金化しました。

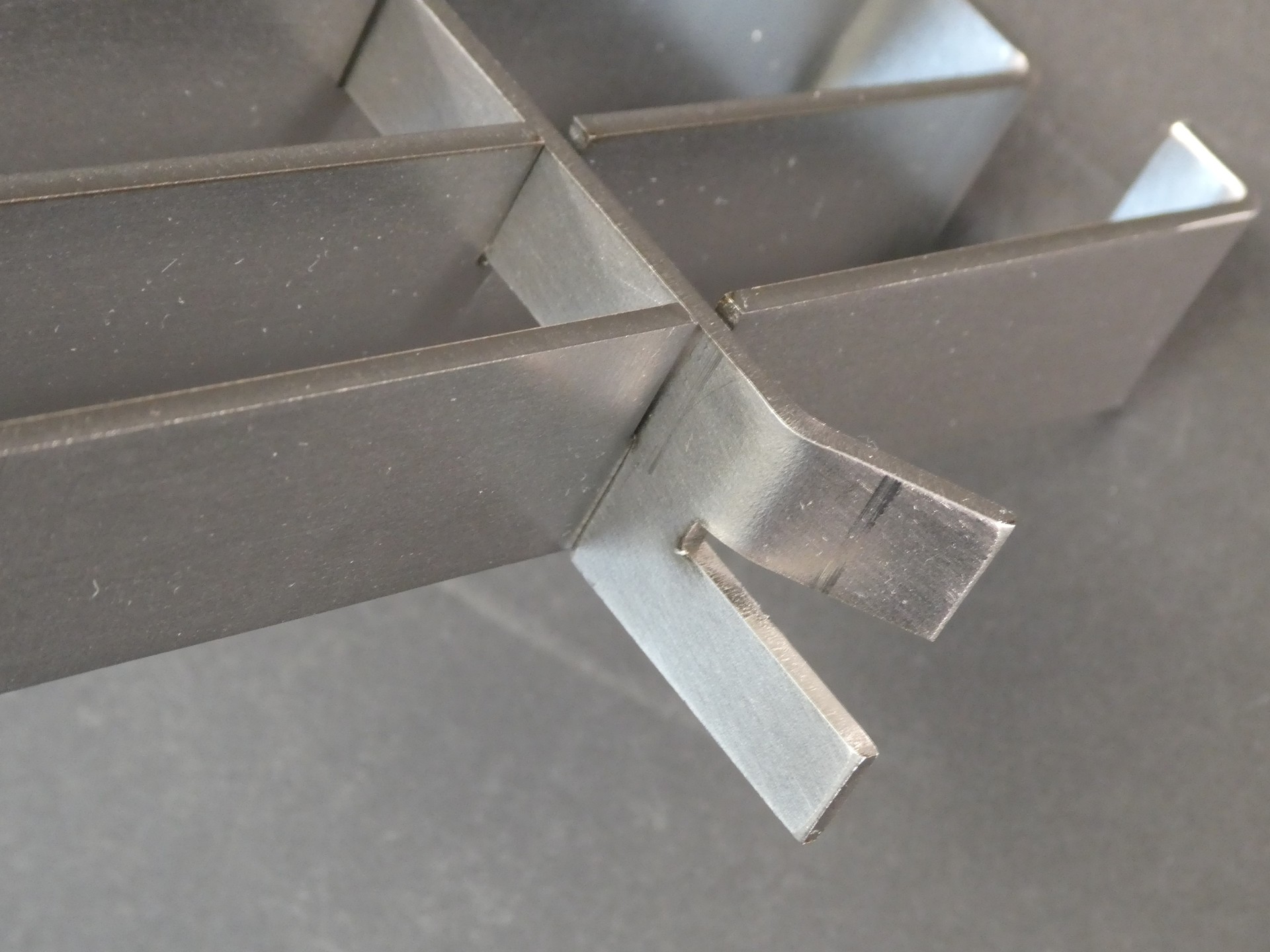

曲げの時に一箇所一箇所全てをいきなり90°で曲げてしまうと標準金型では干渉してしまうのでアマ曲げを駆使して突き当て寸法が長い所を集中して曲げることが出来ました。
標準型に合う曲げ寸法とデザイン上の大きさの考える所が大変で何度もシュミレーションを行い完成に至りました。
