第38回優秀板金製品技能フェア
単体品の部 全101作品
単体090
ショッピングセンター
-
・サイズ: W200 × D130 × H33 mm
-
・精度: ± 1 mm
・プログラム時間: 240 分
-
・加工時間: 50 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
プログラム
パンチレーザ加工
曲げ
アピールポイント

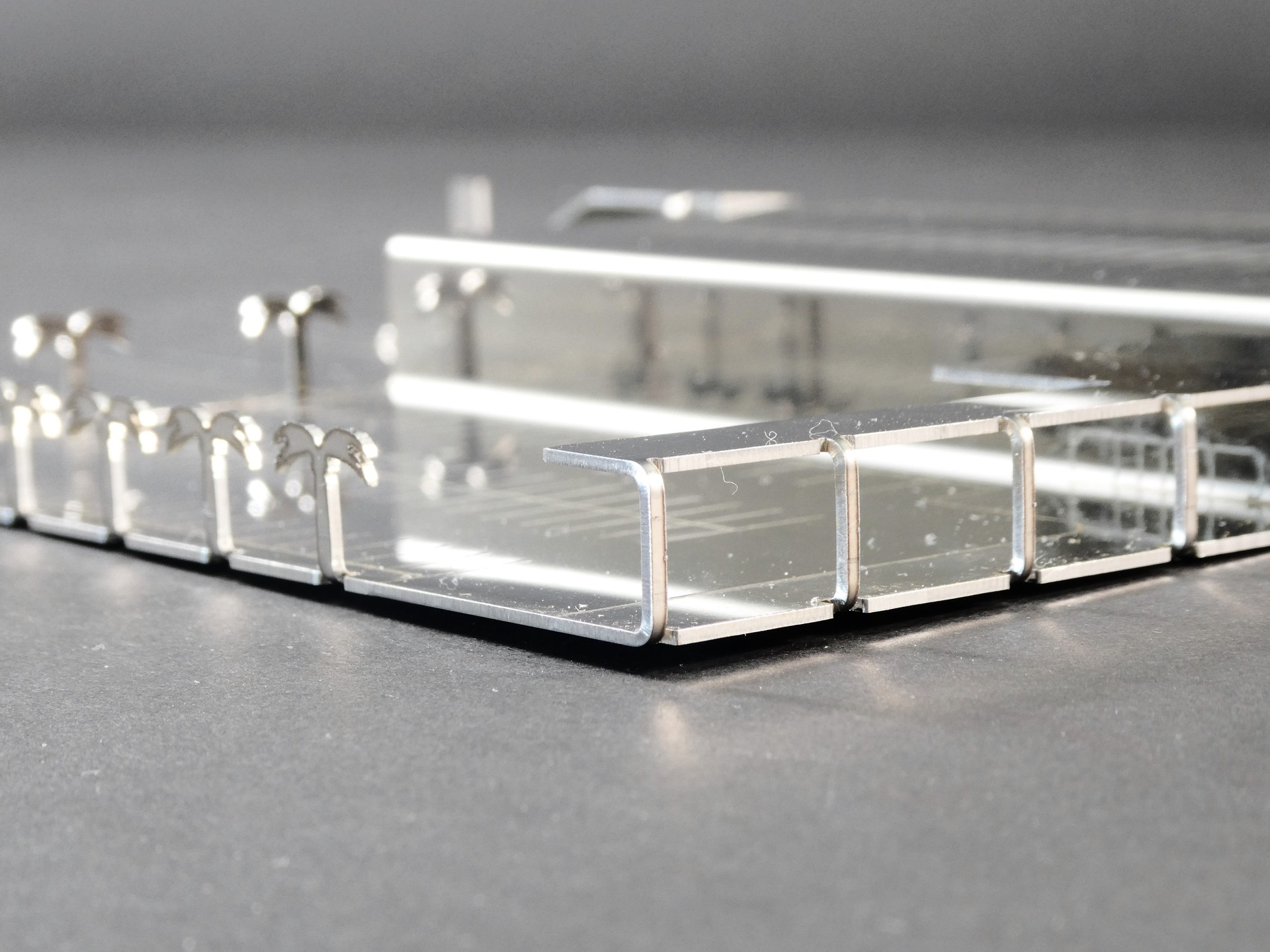

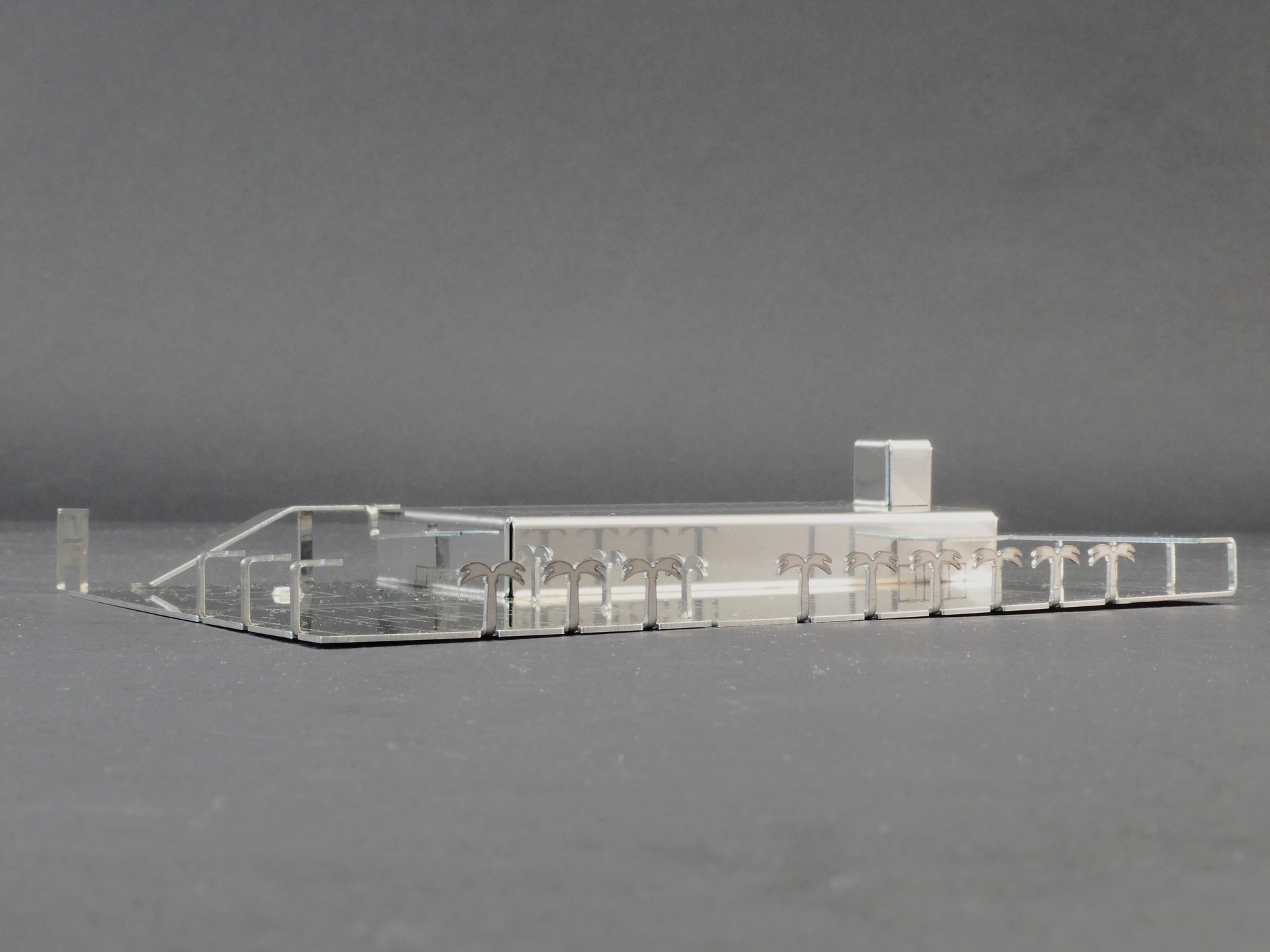

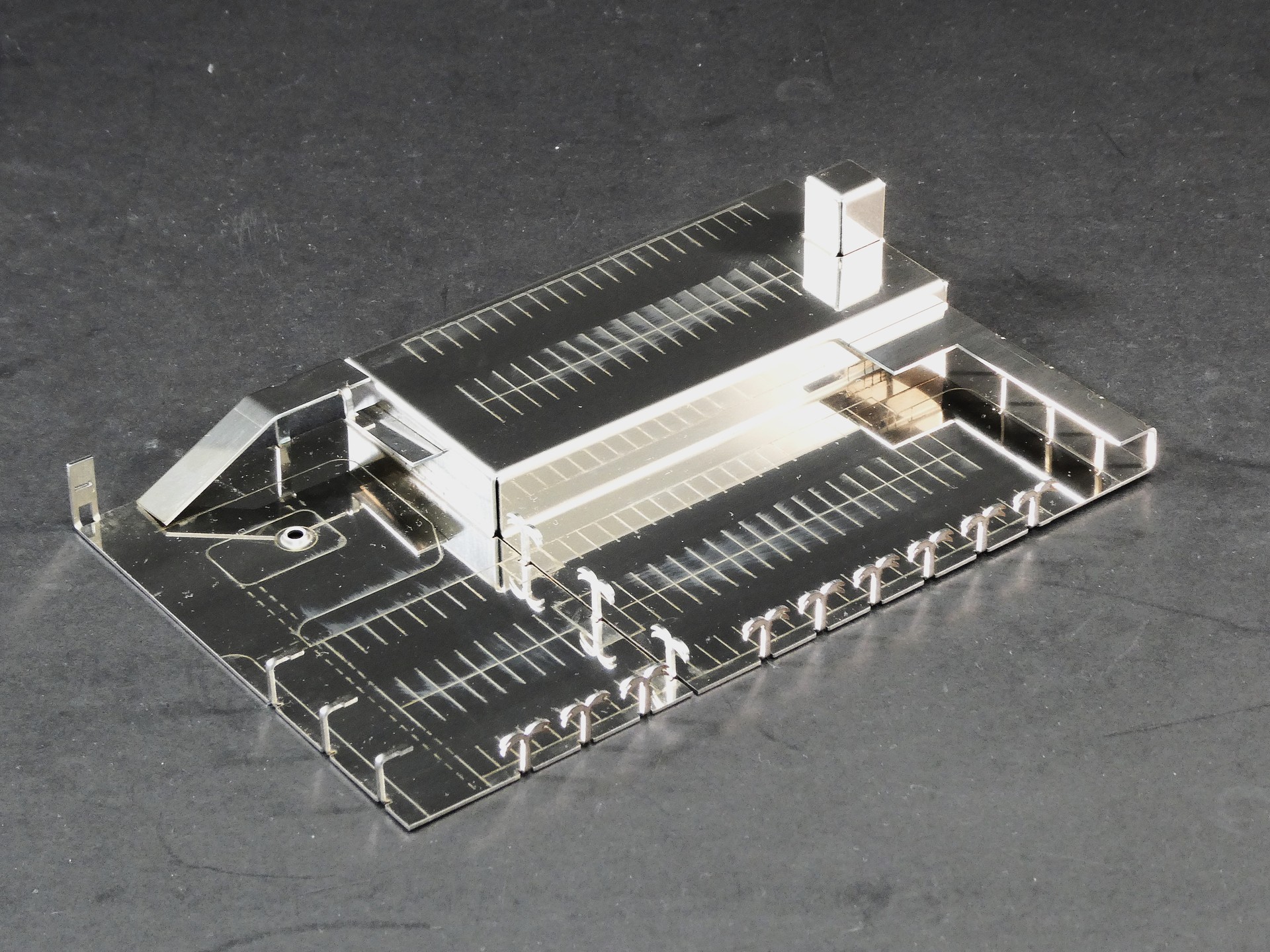

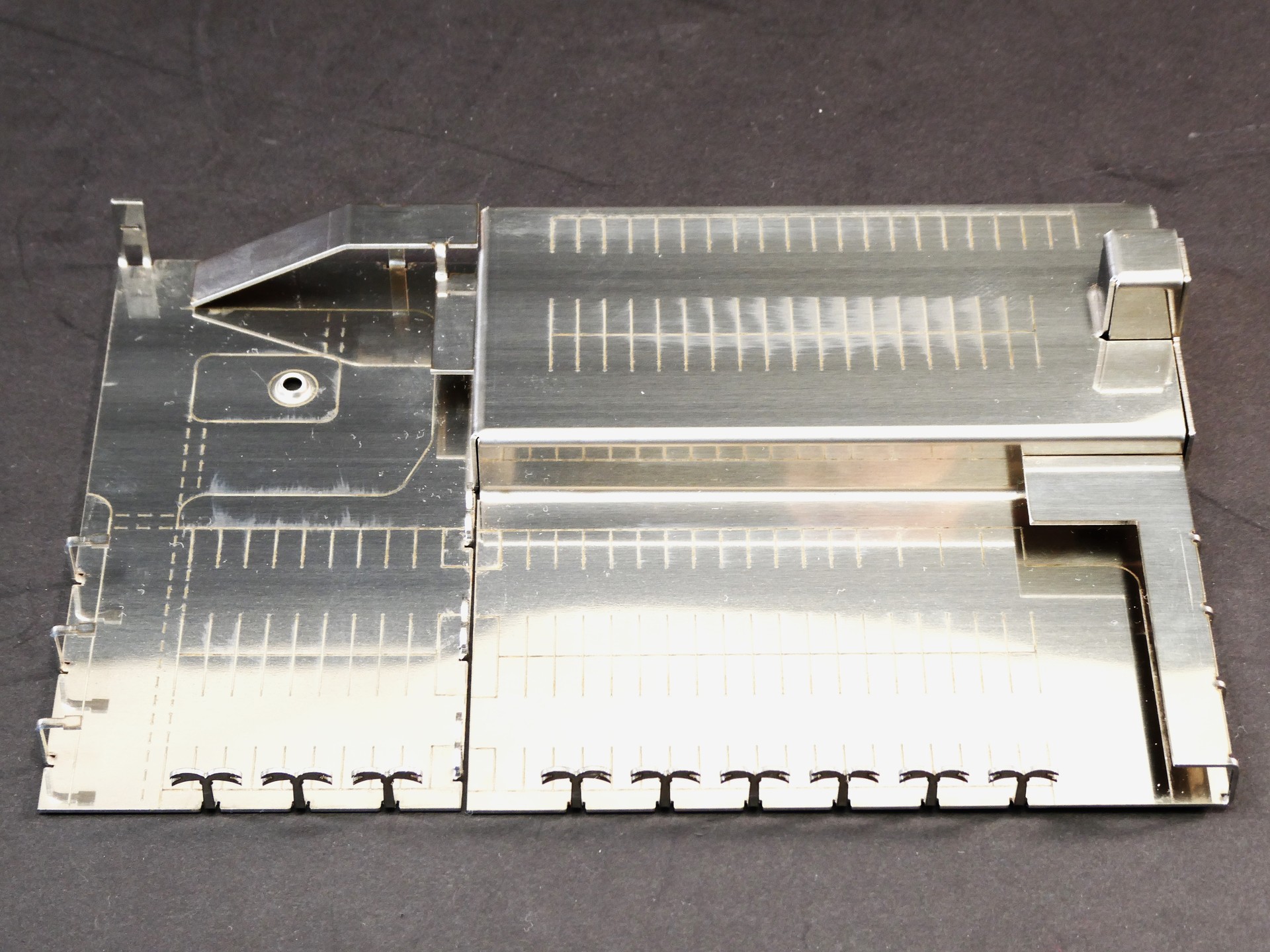

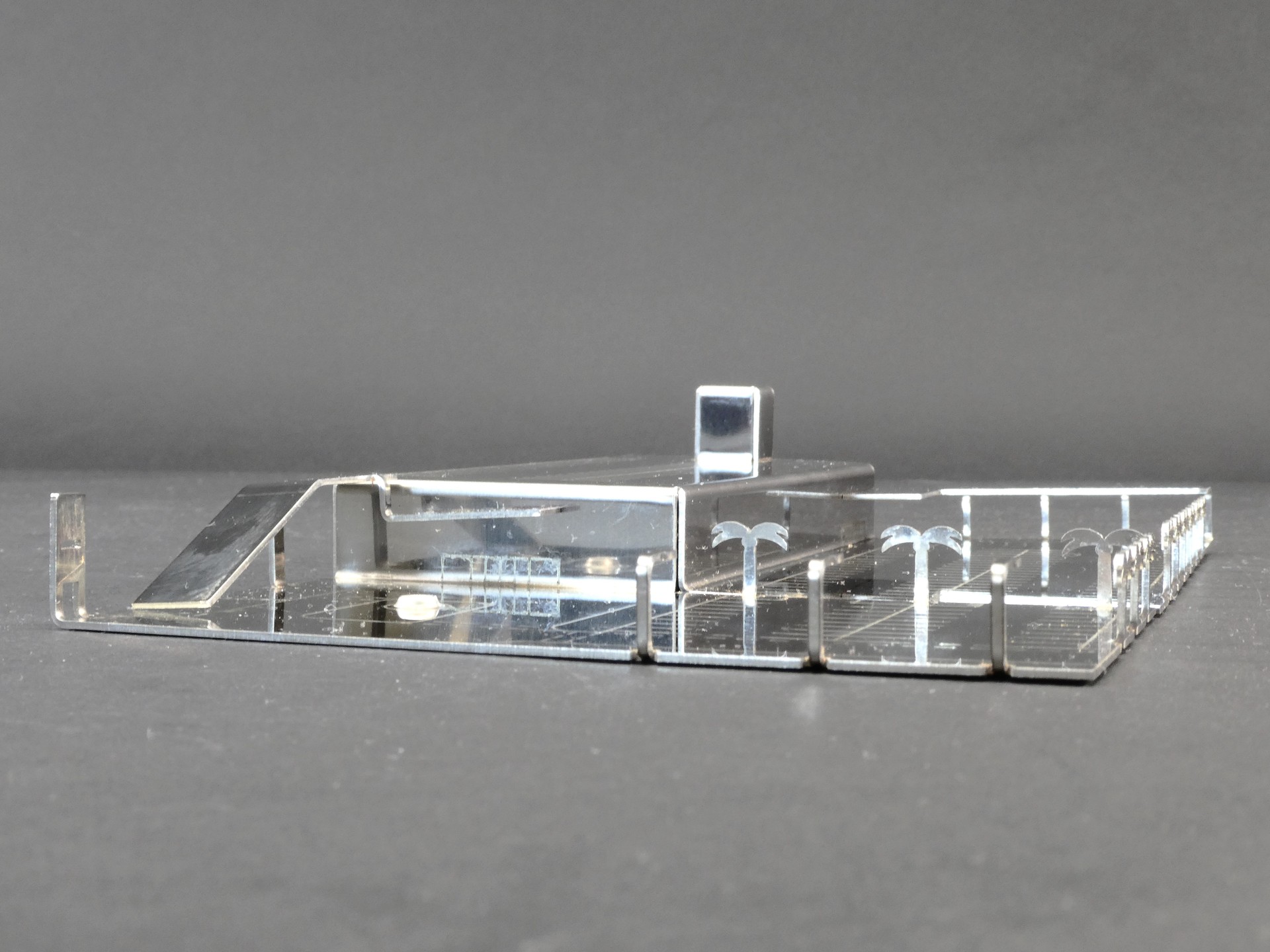

1枚の展開素板と弊社で通常用いる金型での加工から、ショッピングセンターをミニチュアで再現しました。
製作にあたっては可能な限り細かい加工を追求し、再現度の向上に努めました。
干渉を防ぐことが最大の課題で、段取替えやアマ曲げを繰り返すことによって形にすることが出来ました。
使用した金型
上型：453-0.6(グースネック)、202-0.6(サッシ)
下型：AFH-A70062(V6金型)
