第38回優秀板金製品技能フェア
単体品の部 全84作品
単体089
一枚の板と三つのR
-
・サイズ: W150 × D150 × H150 mm
-
・精度: ± 1 mm
・プログラム時間: 480 分
-
・加工時間: 320 分/個
・加工数量: 1 個
-
・材質: ステンレス(SUS430)
-
・板厚: 1.5 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
展開
レーザ加工
曲げ
溶接
アピールポイント

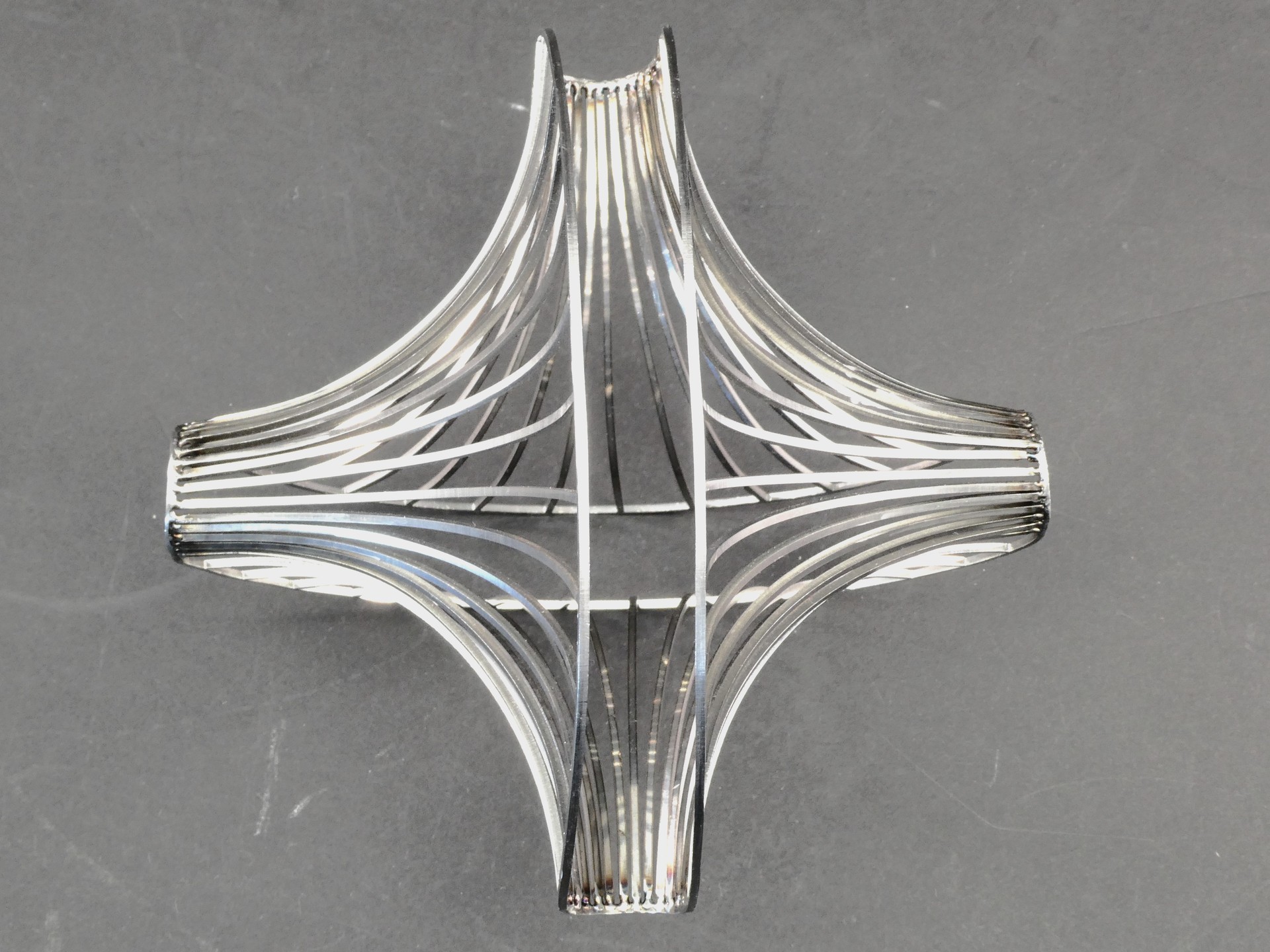

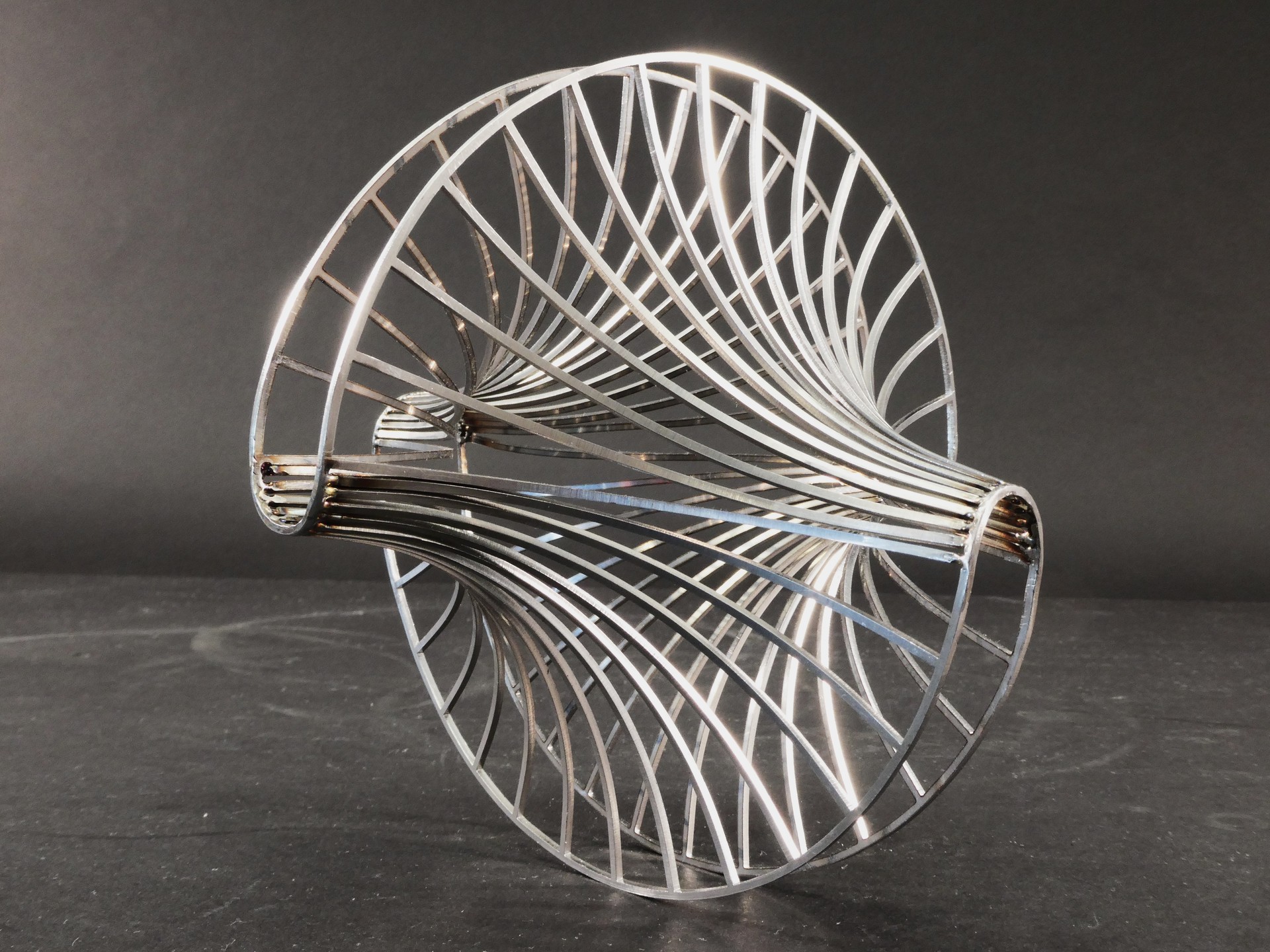

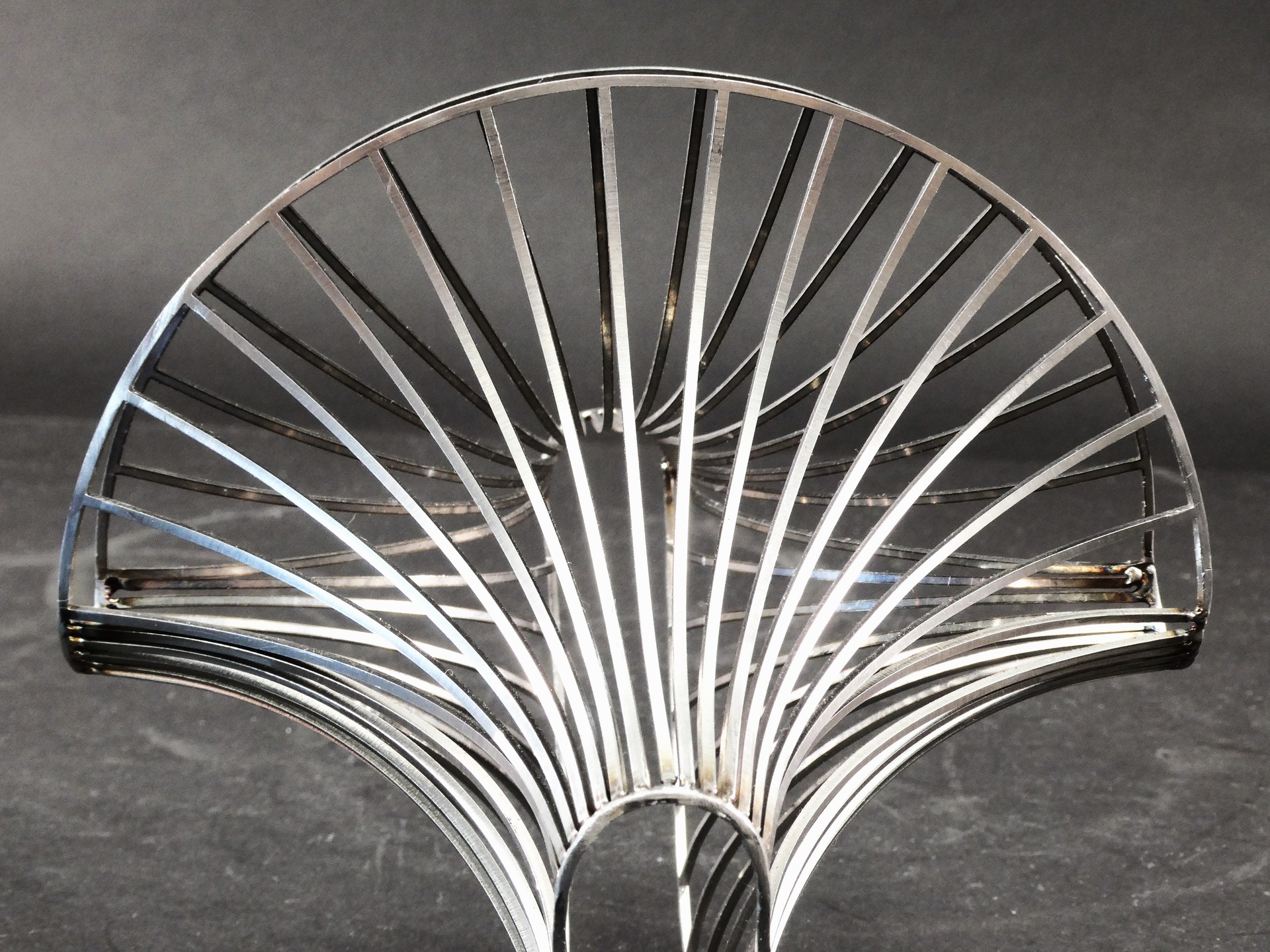

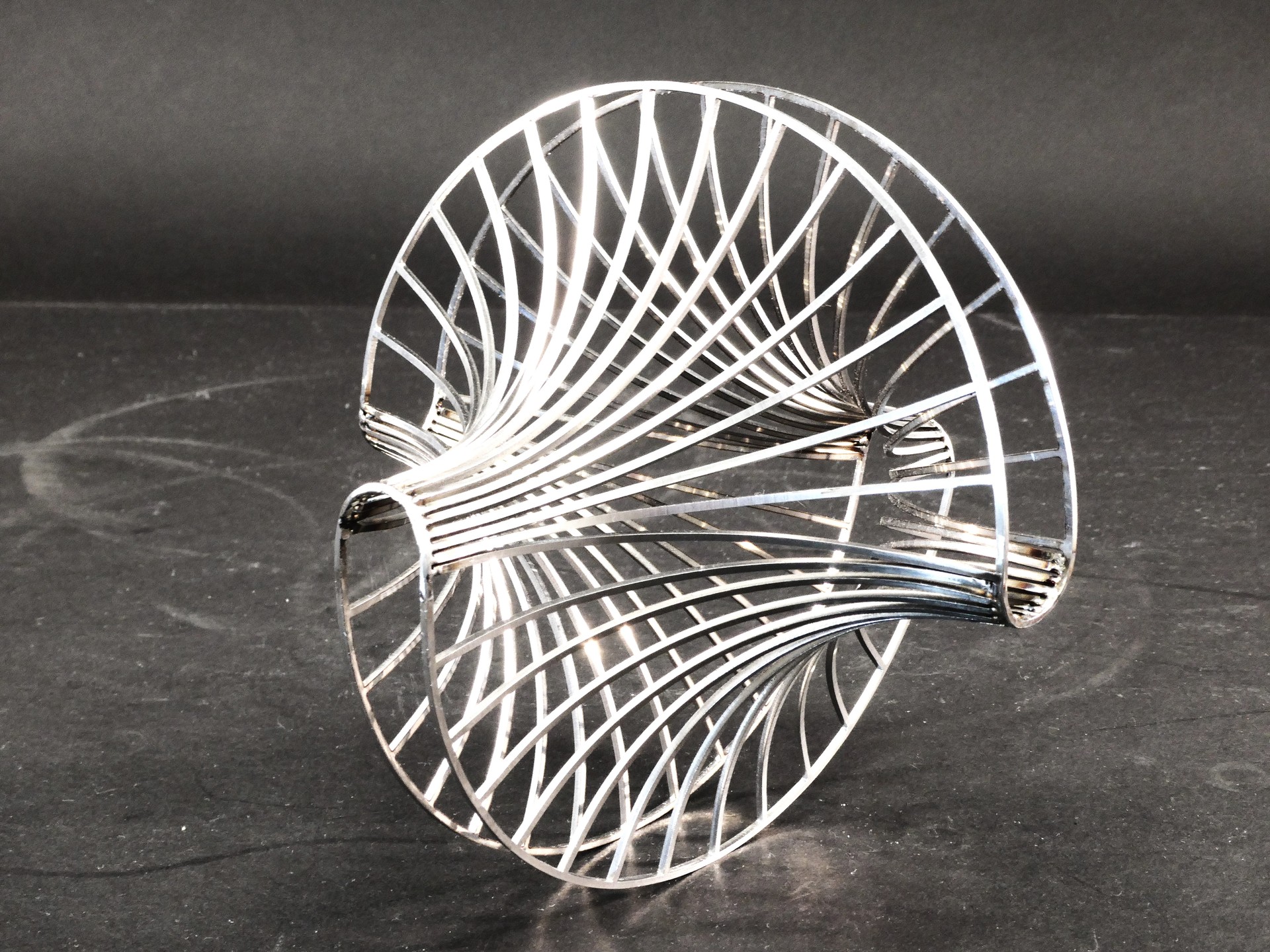

作品「一枚の板と三つのR」は、板金加工の概念を三次元へと拡張する挑戦の結晶です。
一般的にR曲げは、板の「表裏(平面内)」を基軸とした二次元的な曲げが主軸となります。しかし、この作品の核は、それに加えて「板厚方向(面外)」へのR曲げを複合し、一枚のステンレス板から自由曲面を立体成形した点にあります。この作品は、板のねじれとひずみを調整し、平面の切断面を連続した流線形の三次元曲面へと変化させることに成功しました。
作品名に冠した「三つのR」は、大小異なる曲率半径を意味するだけでなく、「平面内R」「面外R」「連続R」という、異なる作用を持つ三種の曲げの複合を表します。ステンレスという硬質な素材に、流れるような柔軟な動きと、光の反射による繊細な美を与えました。
一般的にR曲げは、板の「表裏(平面内)」を基軸とした二次元的な曲げが主軸となります。しかし、この作品の核は、それに加えて「板厚方向(面外)」へのR曲げを複合し、一枚のステンレス板から自由曲面を立体成形した点にあります。この作品は、板のねじれとひずみを調整し、平面の切断面を連続した流線形の三次元曲面へと変化させることに成功しました。
作品名に冠した「三つのR」は、大小異なる曲率半径を意味するだけでなく、「平面内R」「面外R」「連続R」という、異なる作用を持つ三種の曲げの複合を表します。ステンレスという硬質な素材に、流れるような柔軟な動きと、光の反射による繊細な美を与えました。
