第38回優秀板金製品技能フェア

単体品の部 全101作品

単体088

HEX REFLECTION

  • サイズ: W50 × D3 × H65 mm

  • 精度: ± 0.1 mm

  • プログラム時間: 60 分

  • 加工時間: 3 分/個

  • 加工数量: 1 個

  • 材質: TP340

  • 板厚: 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • プログラム

  • レーザ加工

  • 表面仕上げ

  • 表面処理

  • 組立

アピールポイント

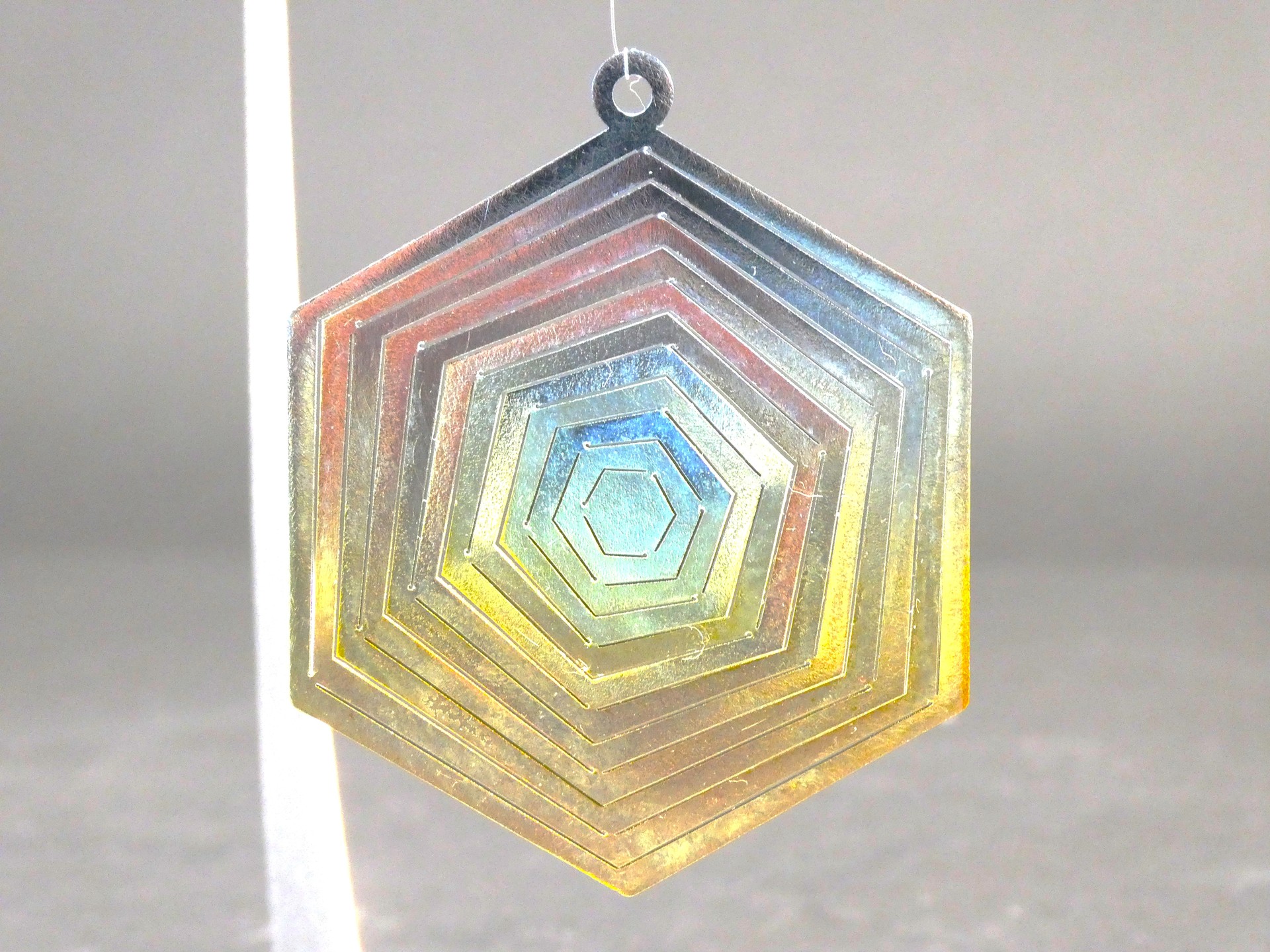

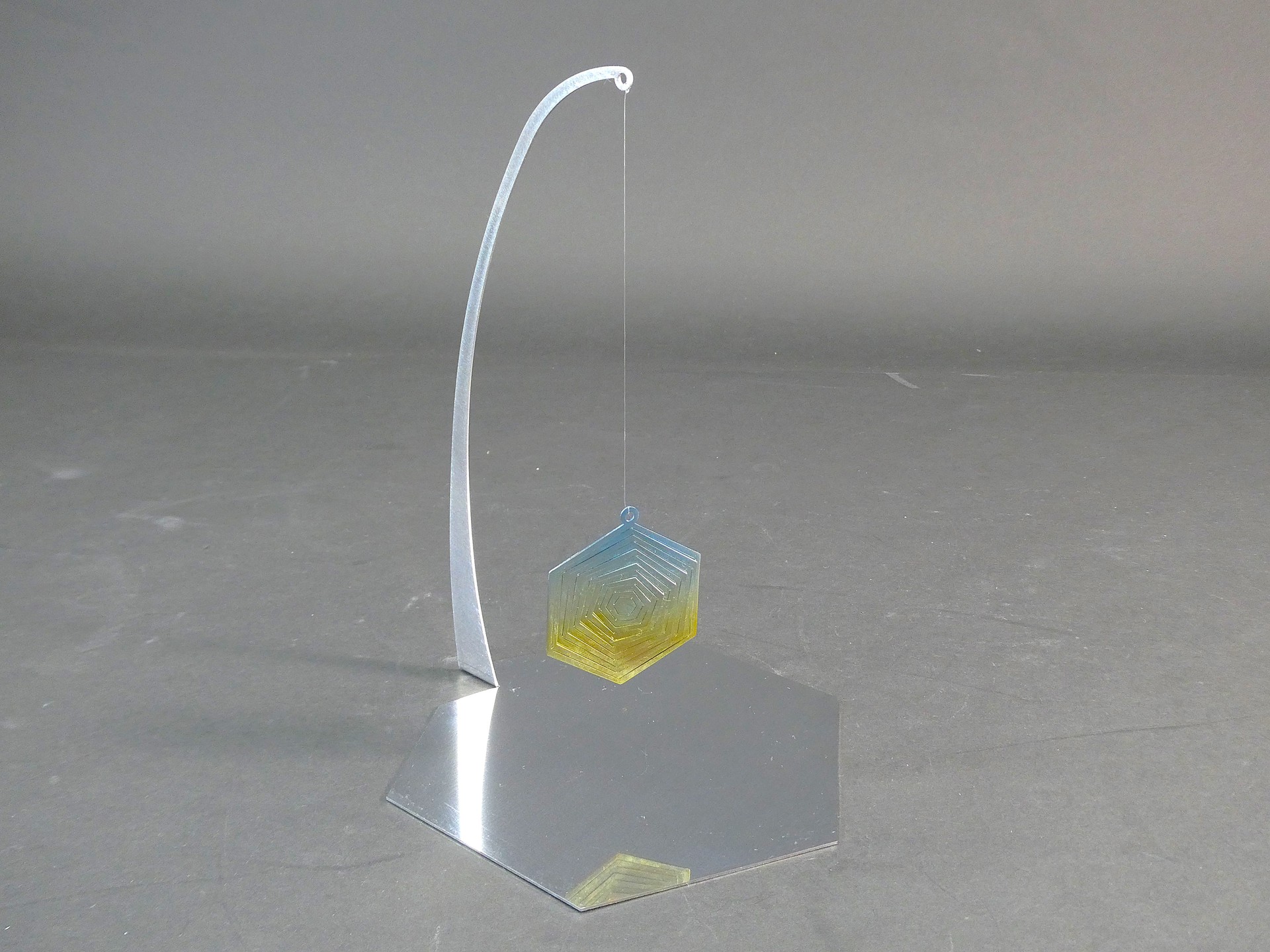

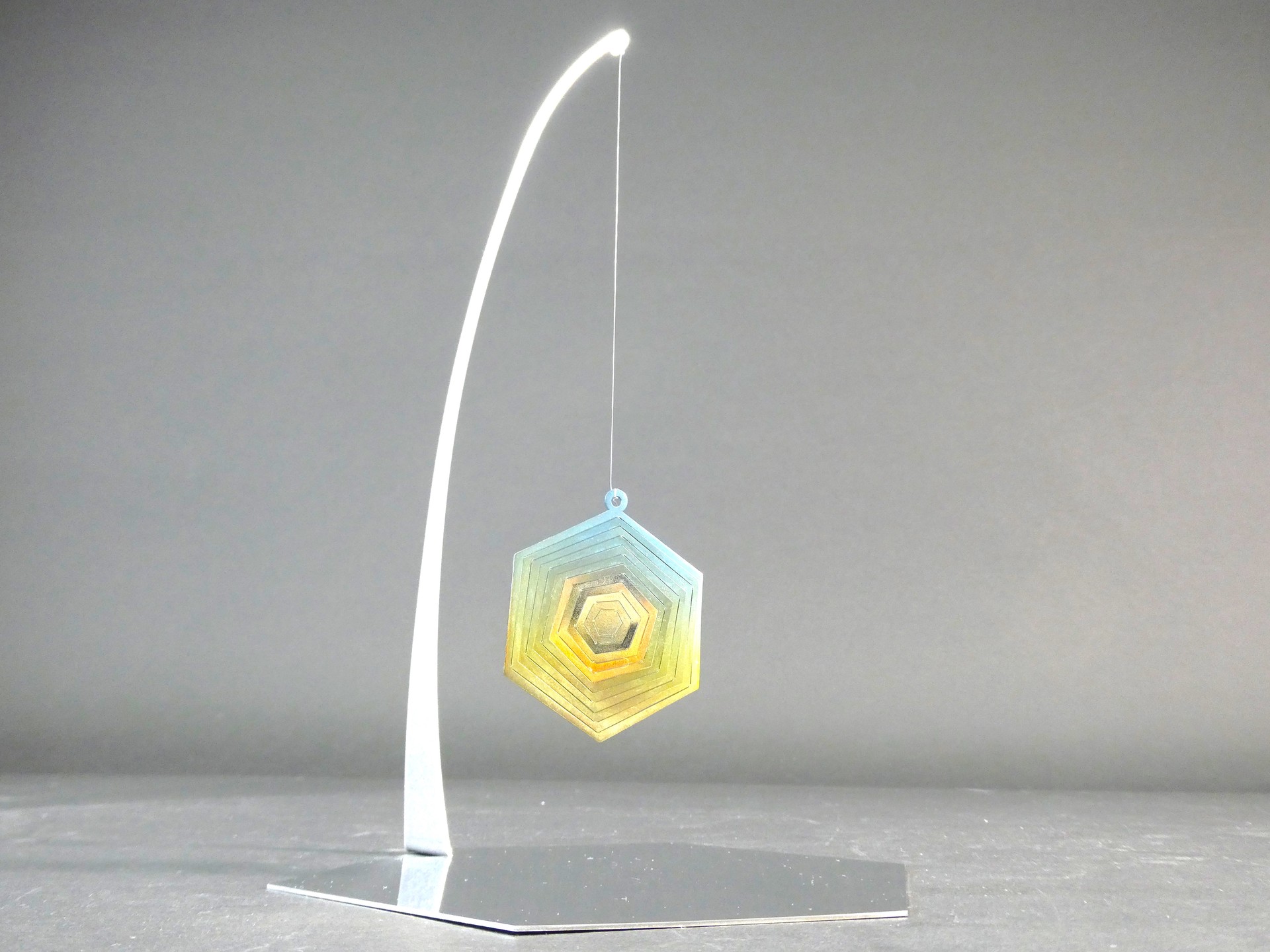

本作品は板金加工技術とチタンの陽極酸化発色を融合させた造形作品です。

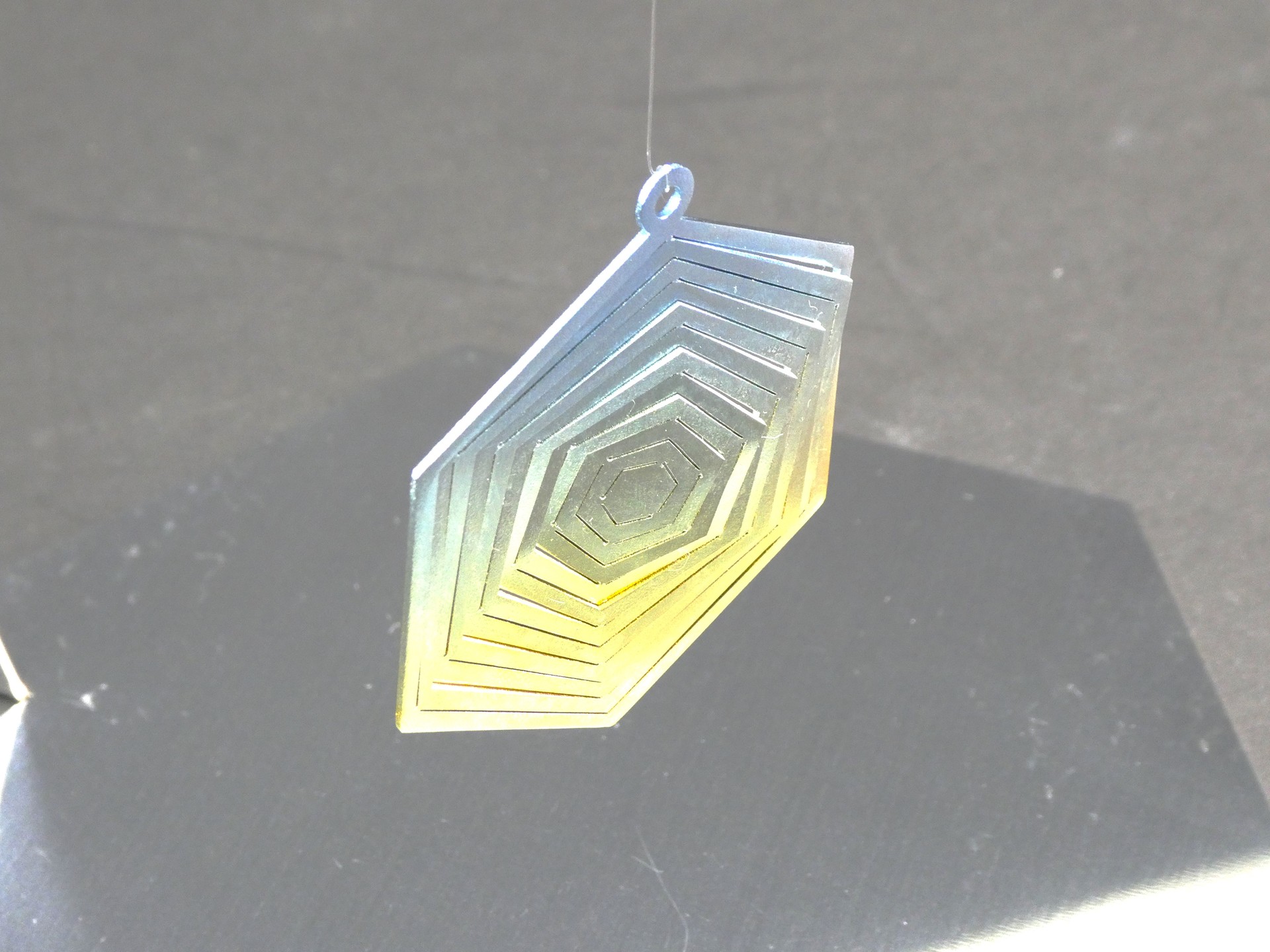

六角形を同心状に重ねることで、角度によって光の反射面が変化し、見る位置により色彩と輝きが移ろう構造を設計しました。

材料には1.0mmのチタンを使用し、レーザ切断により全形状を一体で加工しました。

組立や溶接を省くことで工程を簡略化し、精度と再現性を高めています。

スリットの残り幅を調整することで、繊細な起伏の変化を与えることができました。

切断後は焼けを極力抑える条件を設定して表面の平滑度を維持しました。

陽極酸化では干渉色の角度依存性を考慮して、層ごとに最も発色が映える電圧を選定しました。

これにより機械加工・表面処理・設計意図が一体となった高品質な仕上がりを実現。

約50mmの小径サイズながら、板金加工の精密さと色彩表現の両立を追求した技術と感性を融合させた作品である。
