単体087

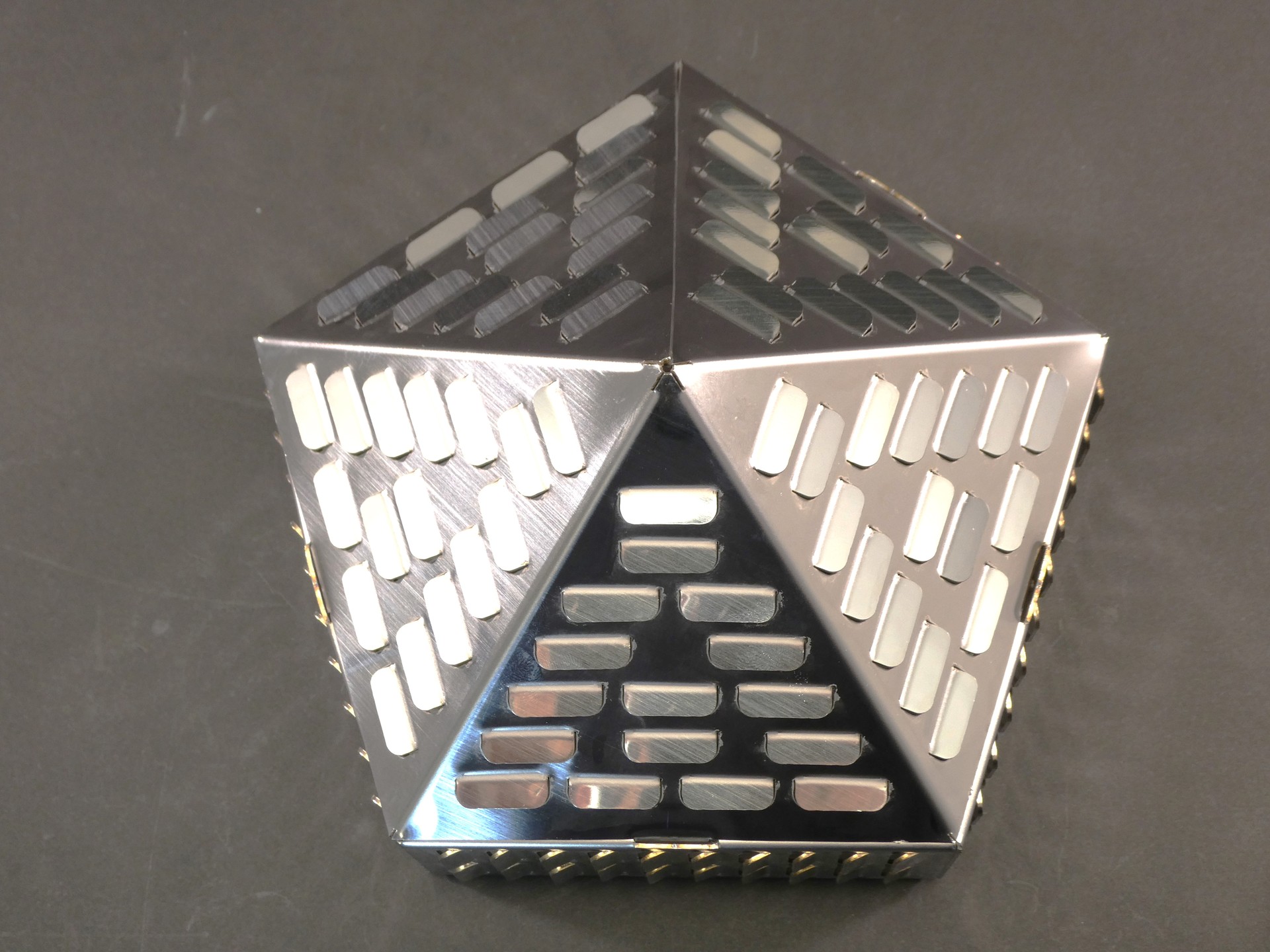

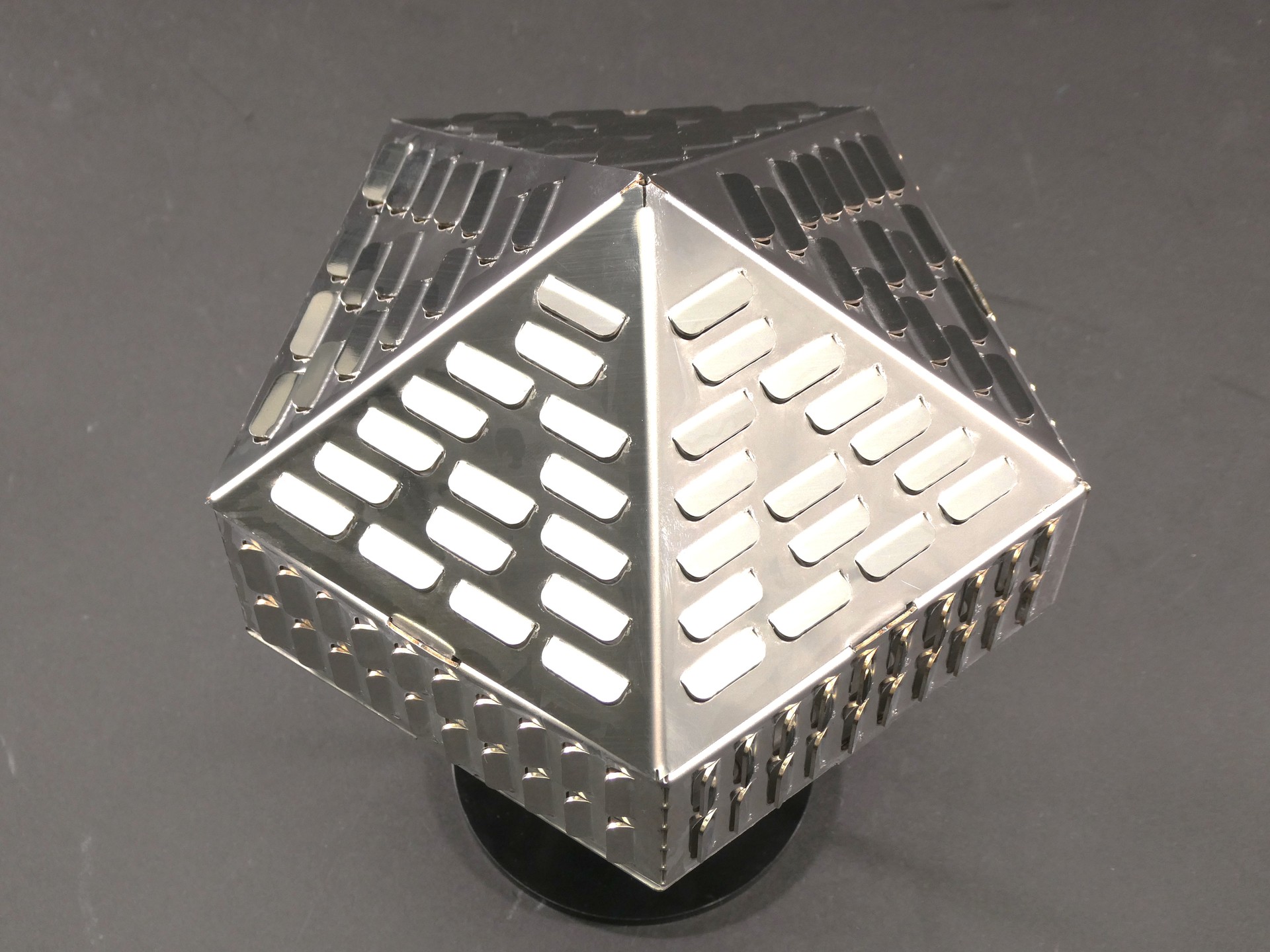

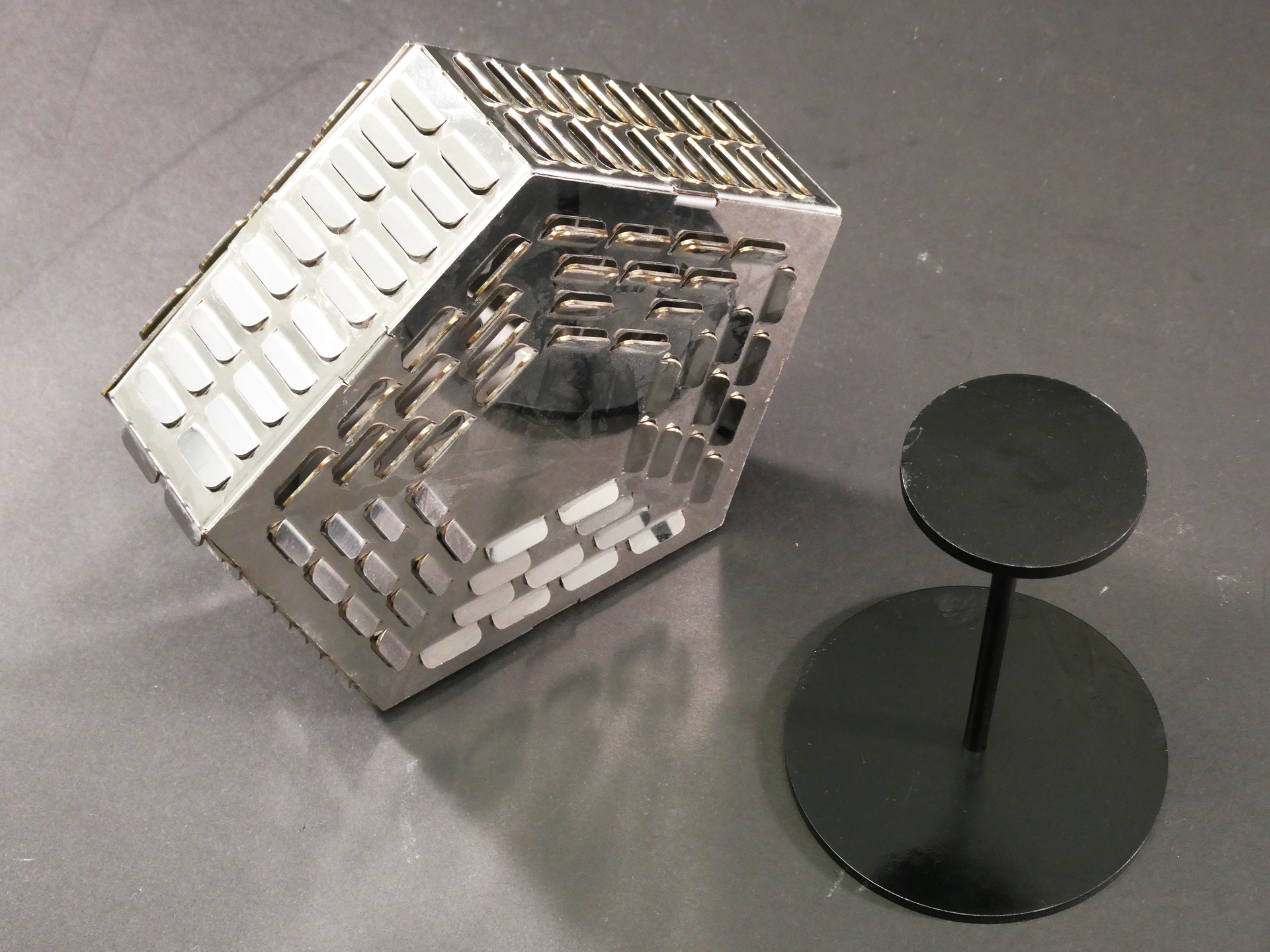

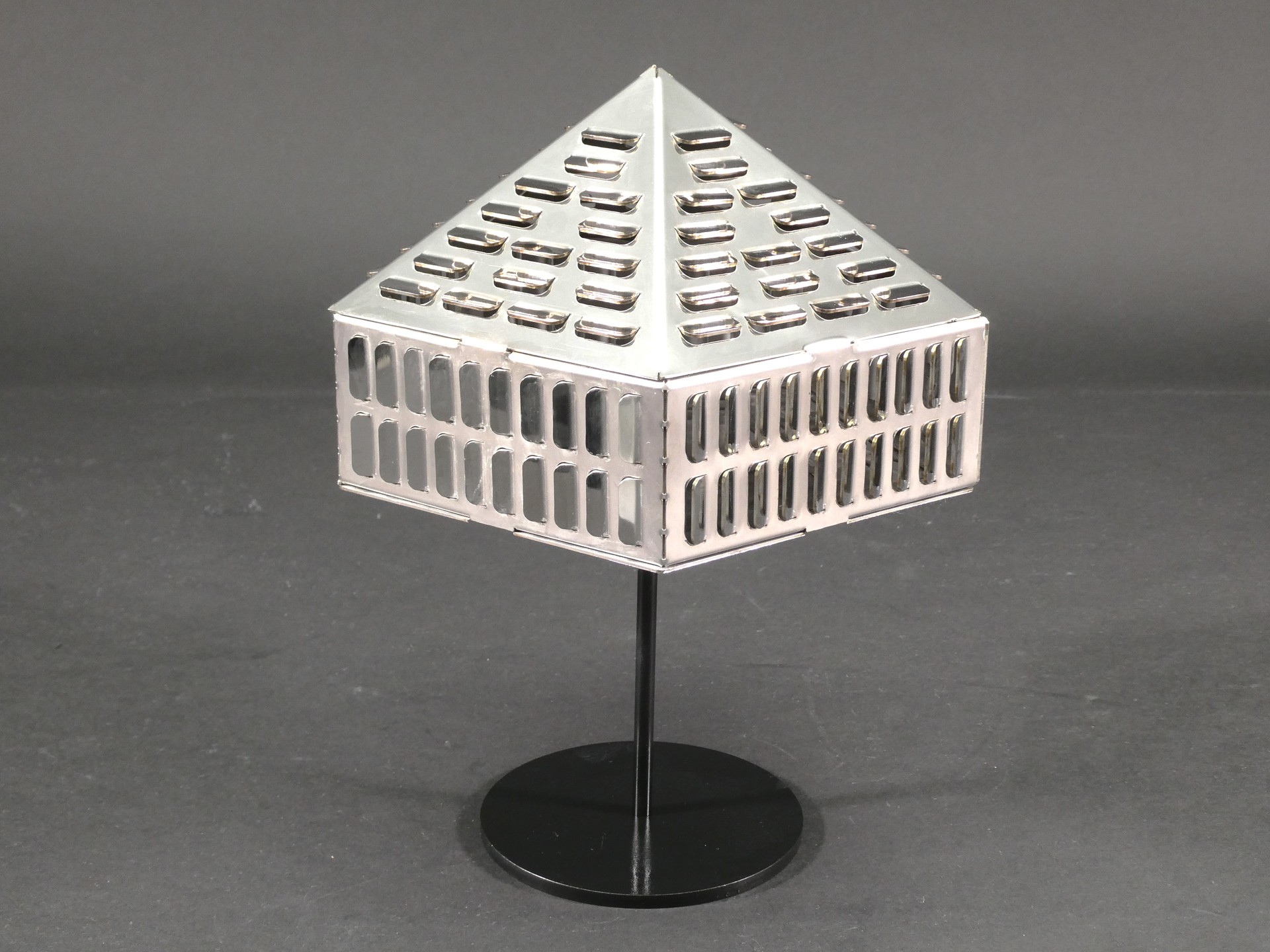

いっぱいルーバー

  • サイズ: W200 × D200 × H120 mm

  • 精度: ± 0.2 mm

  • プログラム時間: 720 分

  • 加工時間: 120分 分/個

  • 加工数量: 1 個

  • 材質: ステンレス(SUS304)

  • 板厚: 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • CAD/CAM

  • レーザ加工

  • 曲げ

アピールポイント

インテリアとして飾れそうな物を想定して考案しました。

材料は部屋等に馴染むステンレス鏡面材を使用しました。


2025年2月にお客様からご注文頂いた品物で、ルーバー加工(5ヶ所)がある曲げ製品
があったのですが、ルーバー加工が沢山あったら面白いなというところから製作する
流れとなりました。


五角錐を1枚の展開から曲げる製品を考案しました。

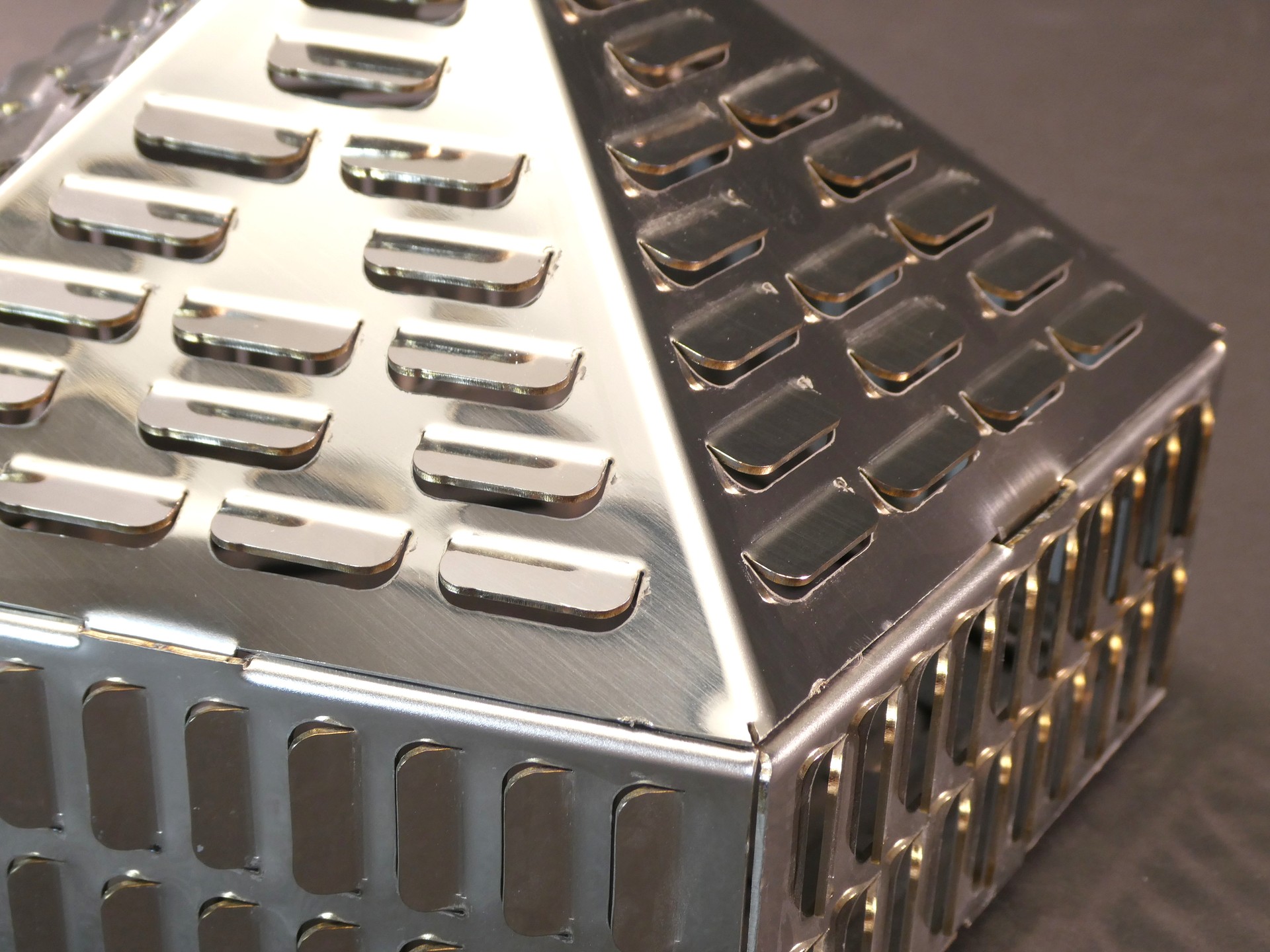

ブランク後、ルーバー部分をベンダーで曲げるにあたり、角度調整が難しく
少しでもズレると歪になり、品物になりませんでした。


また、突き当てに当てられない箇所が多く、目見で曲げなくてはならず
これも少しでもズレると合わなくなり、はめ込まらず大変苦労しました。


曲げ角度もコンマ代で出さないとピッタリいかず、この調整にもかなり
時間が掛かりました。
