単体076
SUS短管支持材
-
・サイズ: W50 × D603 × H198 mm
-
・精度: ± 1 mm
・プログラム時間: 180 分
-
・加工時間: 960 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 3.0 mm
-
・作品種類: 試作品
加工工程
展開
CAD/CAM
プログラム
レーザ加工
曲げ
アピールポイント

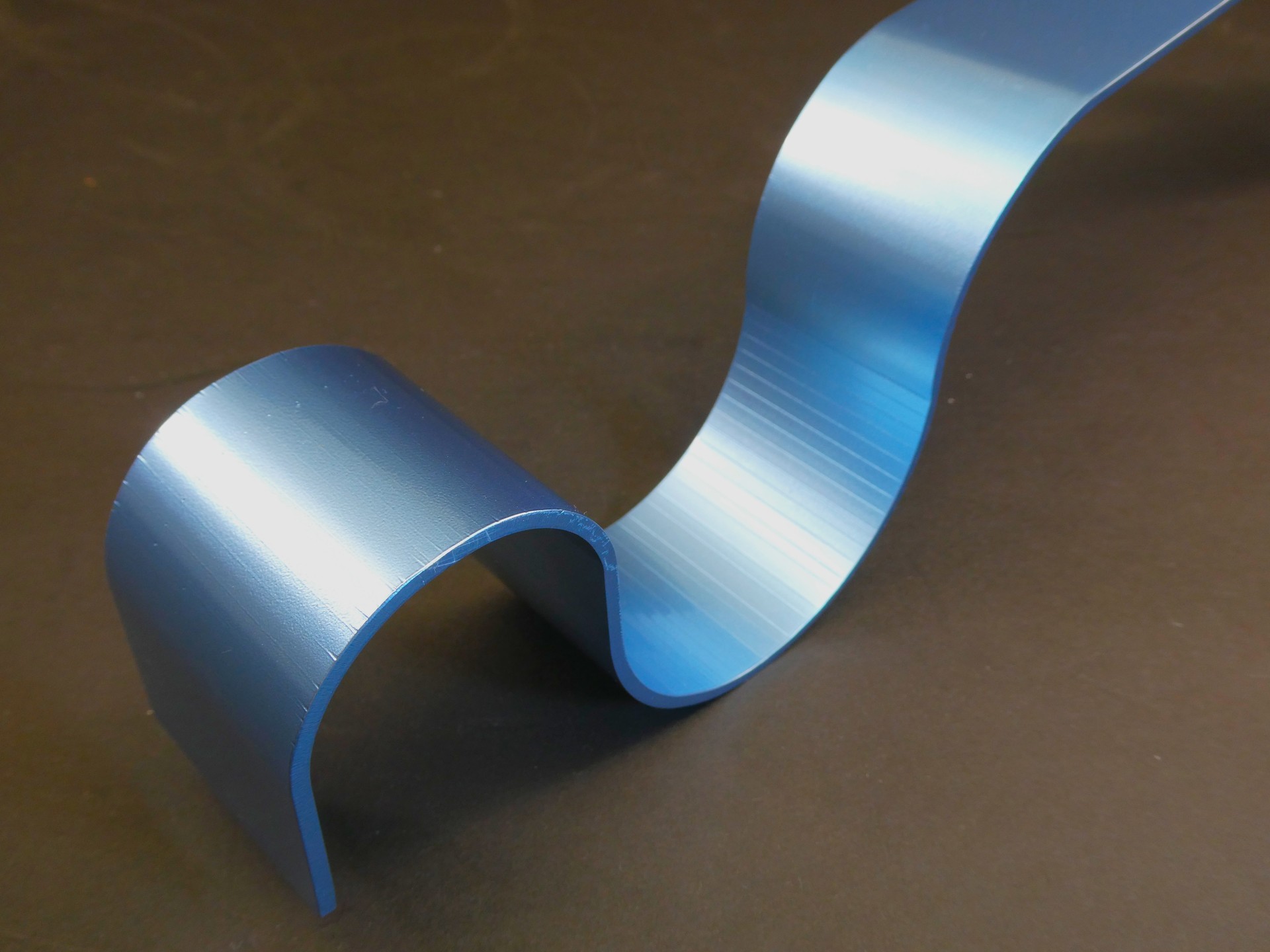

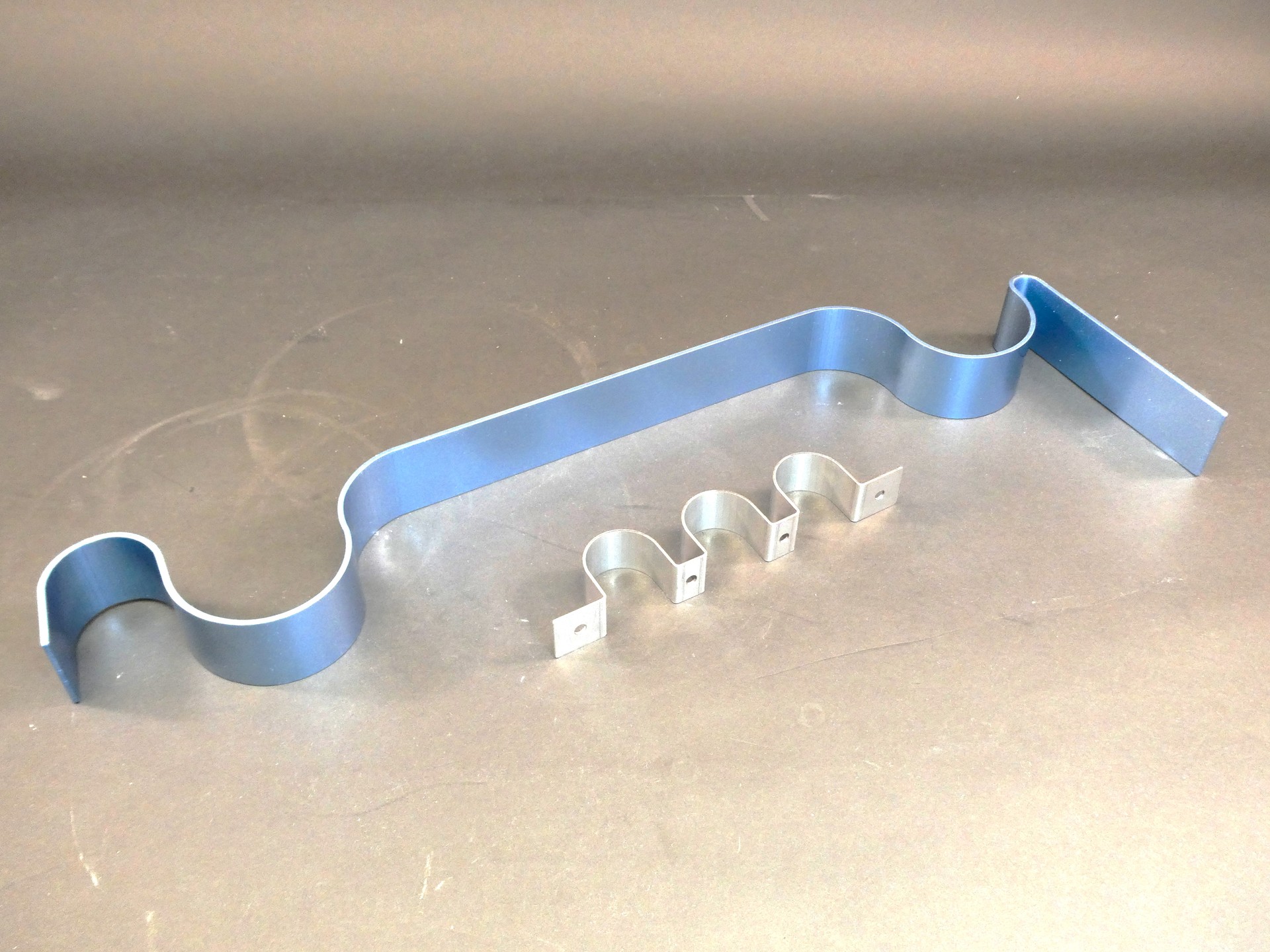

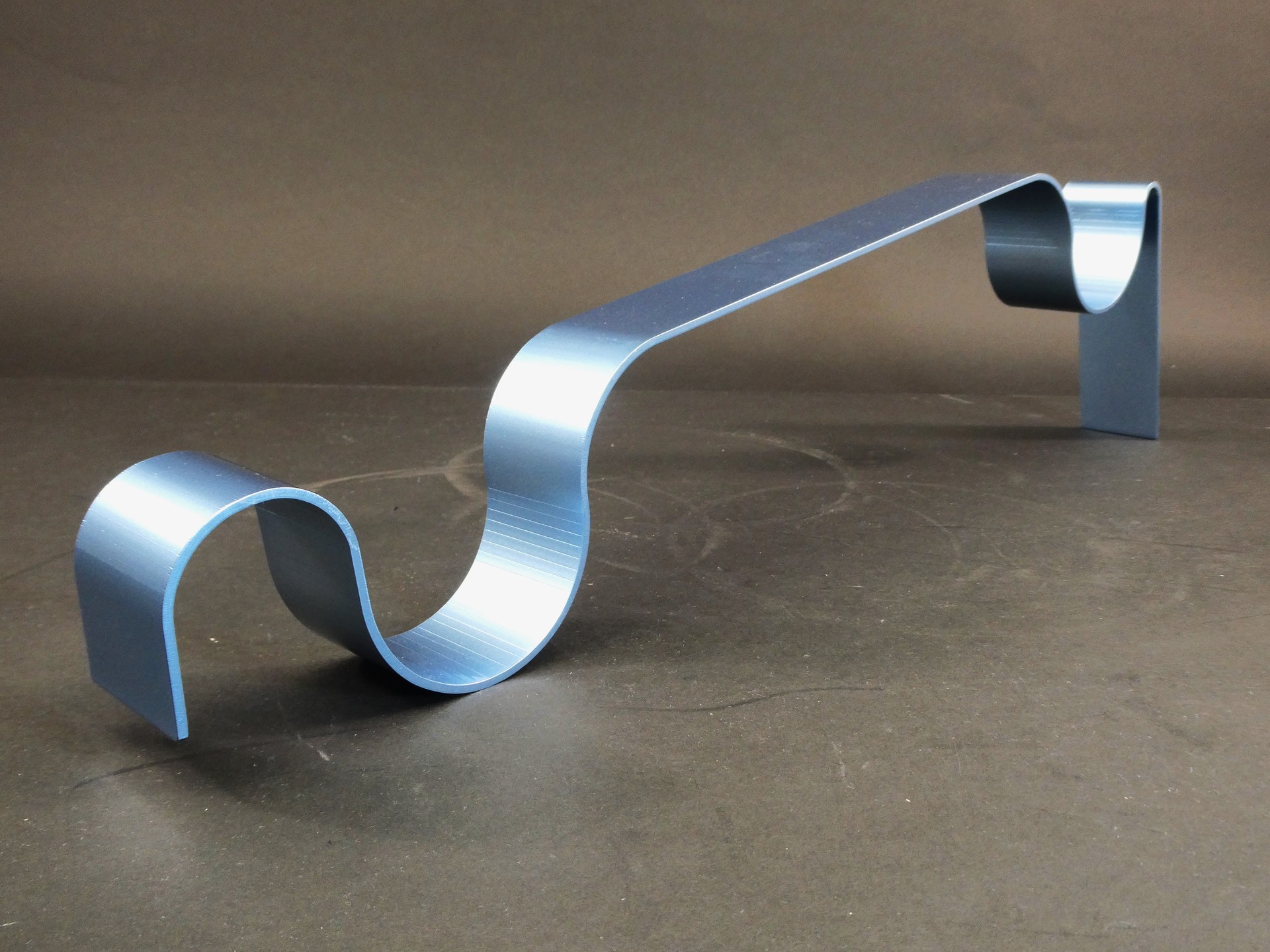

① SUS短管支持材
実際の注文では、巾100mmの品物でした。
その前にどのような順番で曲げることができるか確認のために試作したものです。
曲げ内Rの指定の多い品物で追い曲げの順序を考えるだけで1日費やしています。
内R9→内R42、内R24→内R42と寸法を指示しており通常溶接でつなげて仕上げる品物をベンダー追い曲げの加工のみで製作しました。
追い曲げを12エリアに分け、少しずつ追い曲げ加工をして、目的の形状に近づけていきました。
最後にレーザーブランクで製作した治具に当てて、Rが出ているか確認しております。

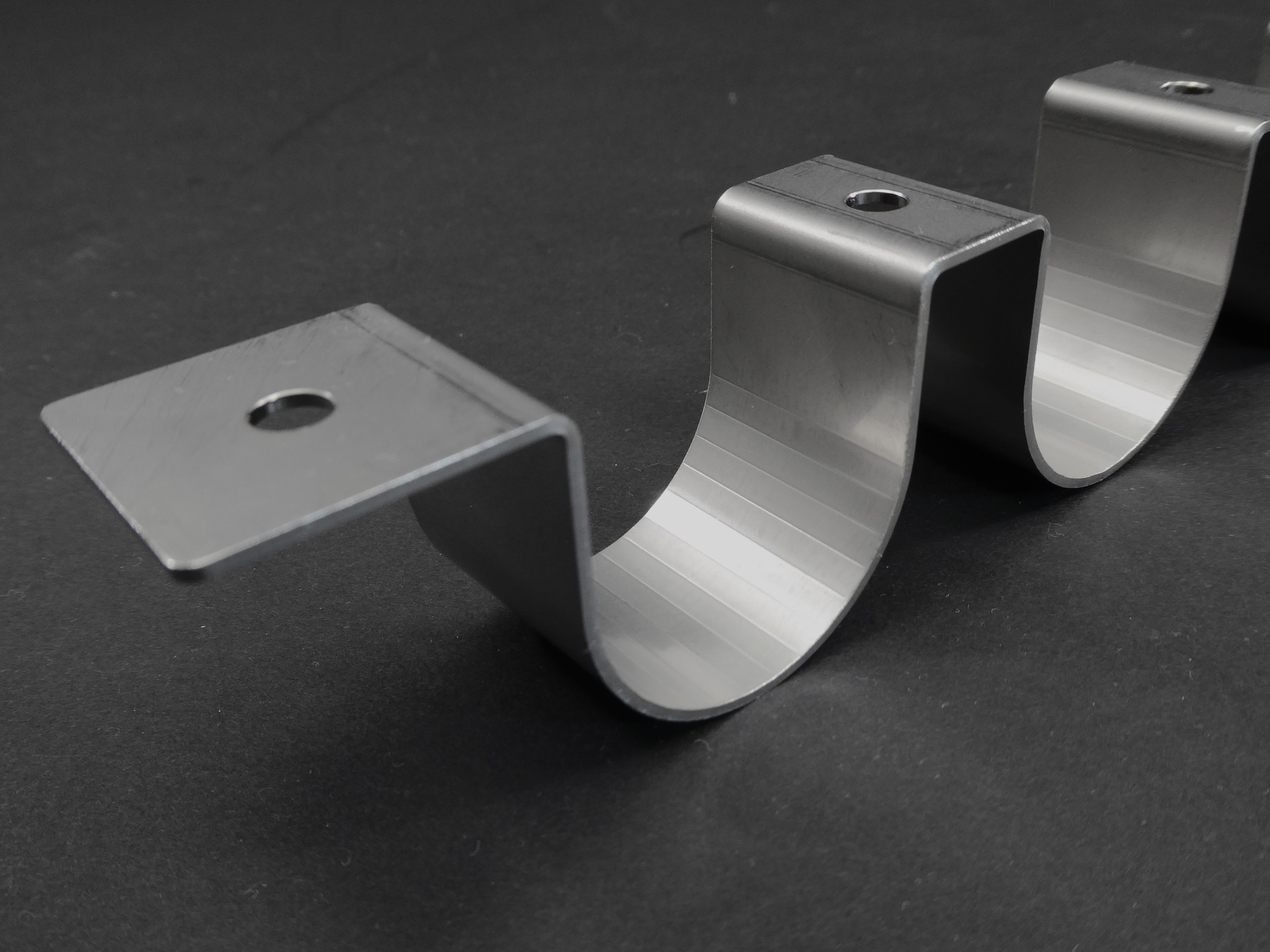

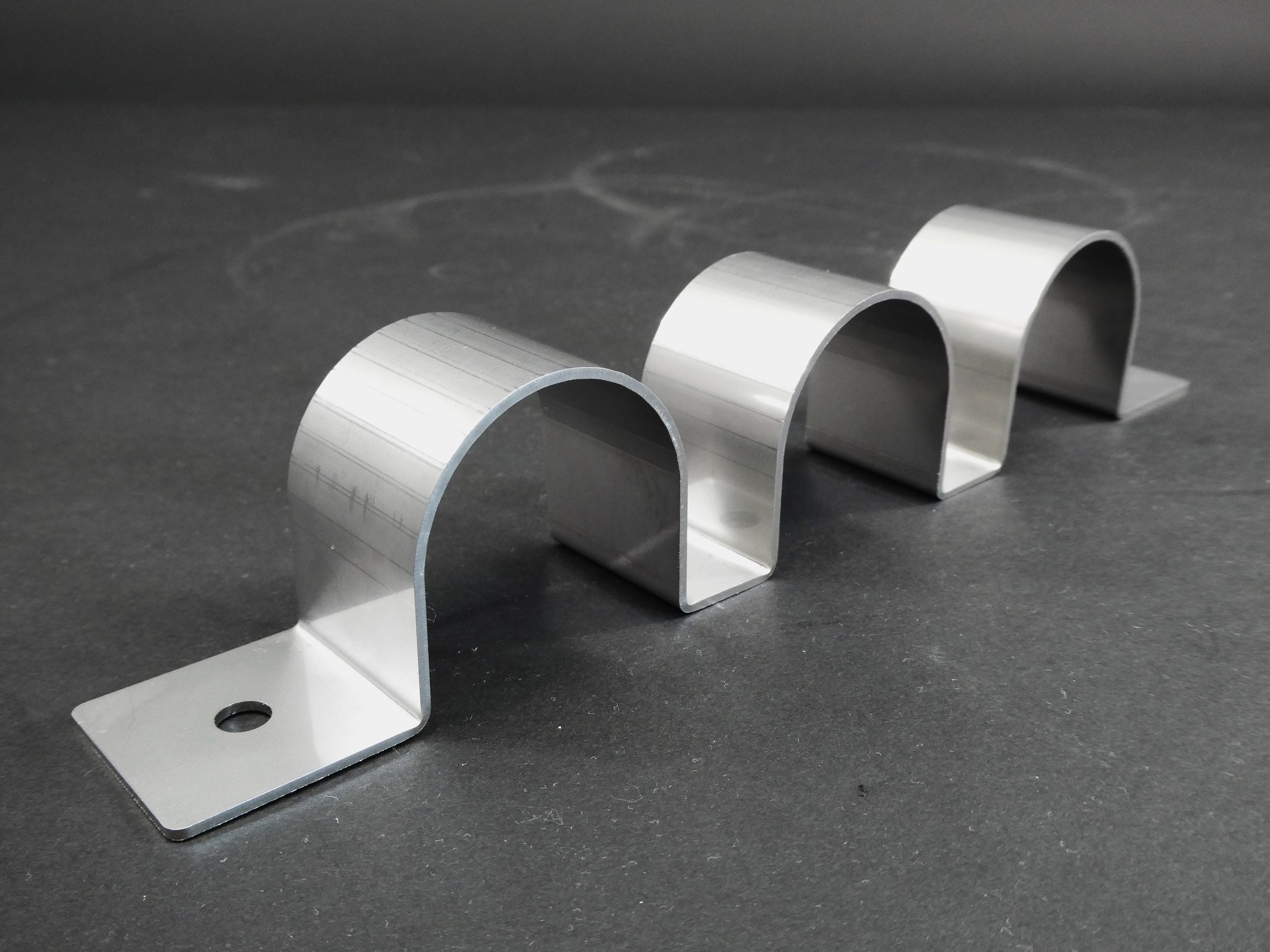

②3連ｻﾄﾞﾙ
R部を3回に分けて曲げるにあたり、ｶﾞｲﾄﾞに当てながら上手く曲げる順番考える事が大変でした。
