単体075

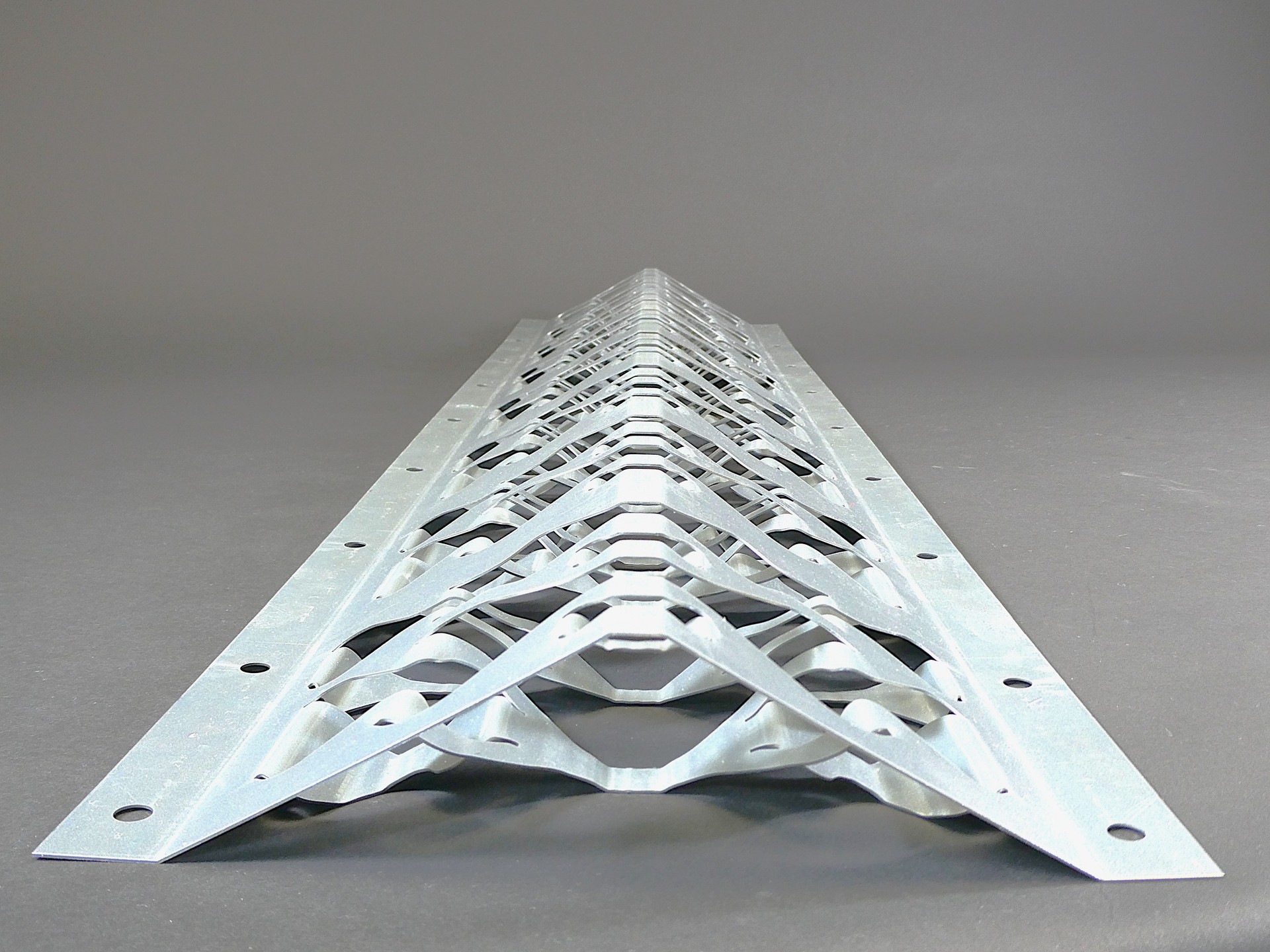

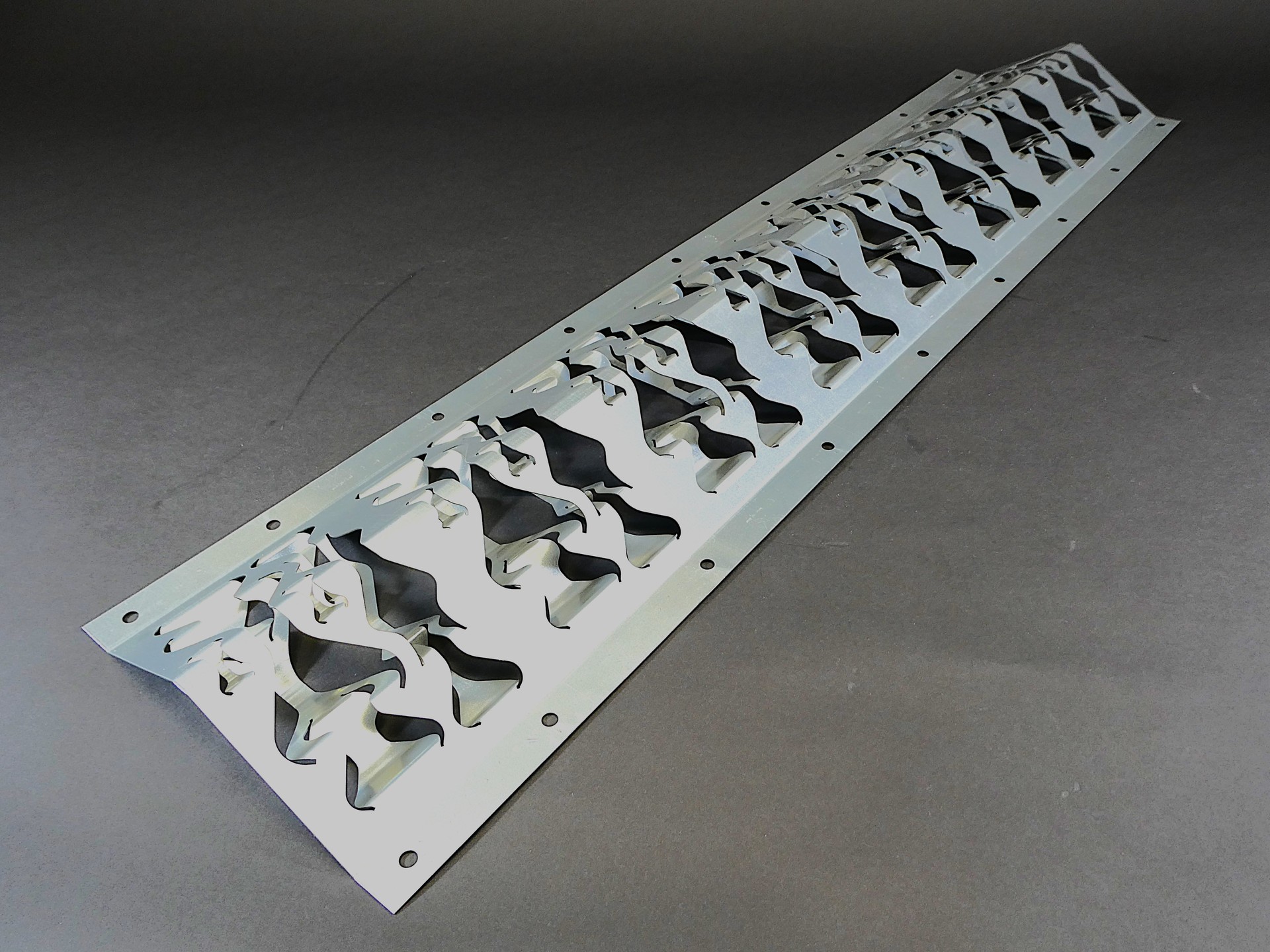

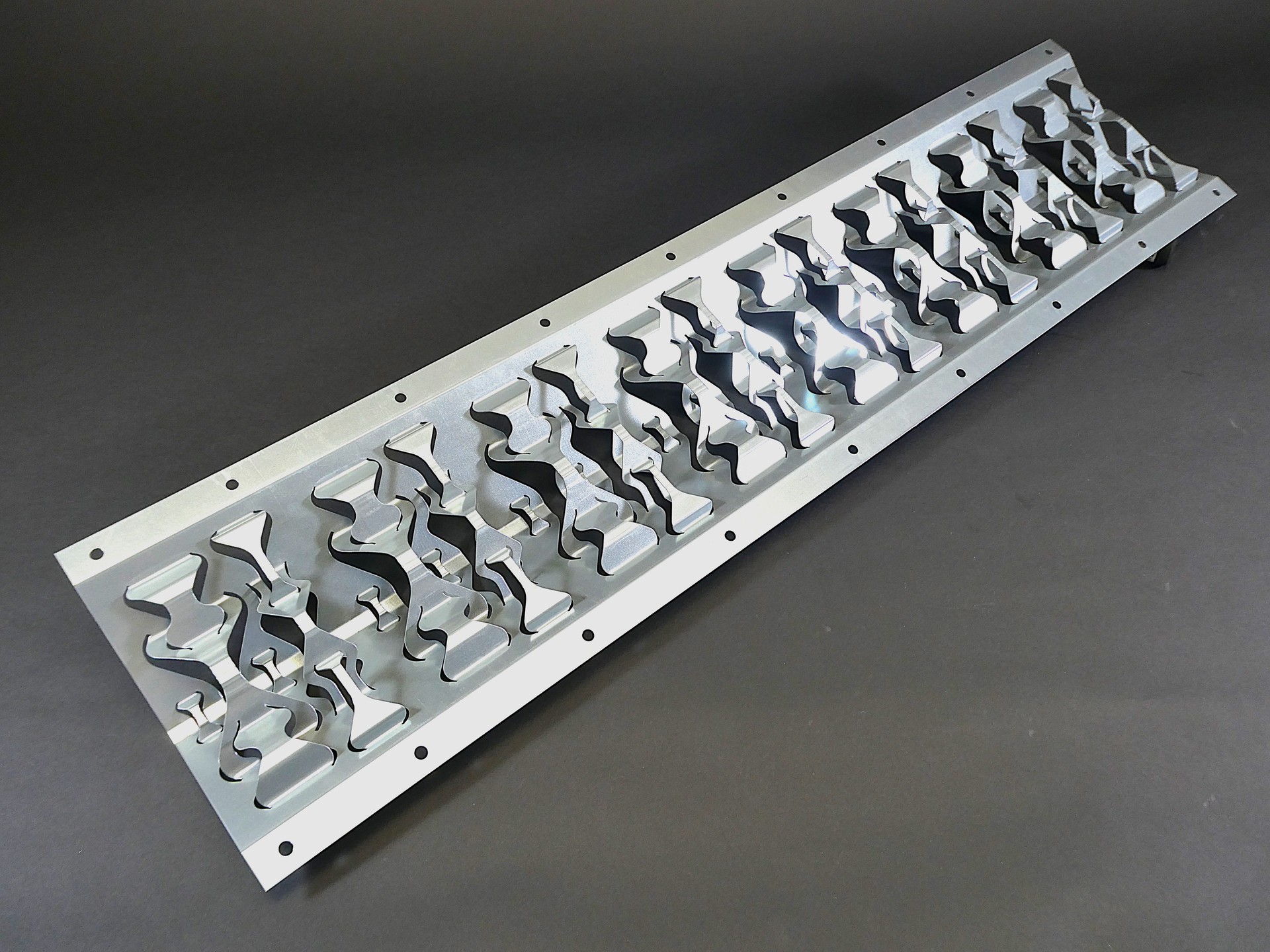

金属製フラクタル
-
・サイズ: W520 × D249 × H55 mm
-
・精度: ± 3.0 mm
・生産準備時間: 20分
-
・加工時間: 1分/1個 分／個
-
・材質: 高耐食溶融亜鉛メッキ鋼板 400N級
-
・板厚: 0.8 mm
-
・作品種類: 量産品
アピールポイント
当該製品は130mm～2080mmの長さで130mm刻みの16種類が存在しており、それらを1つの金型で製作している。

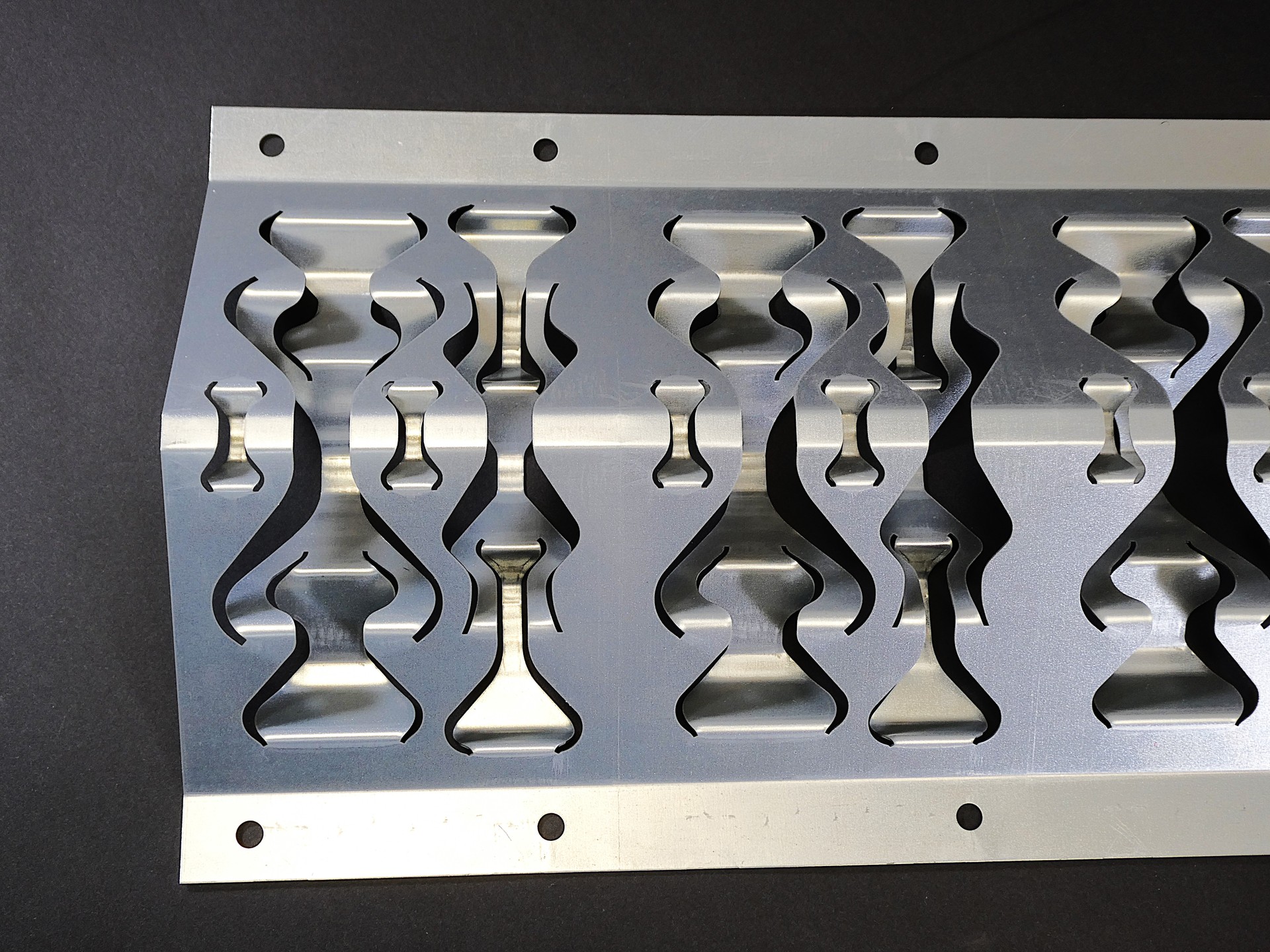

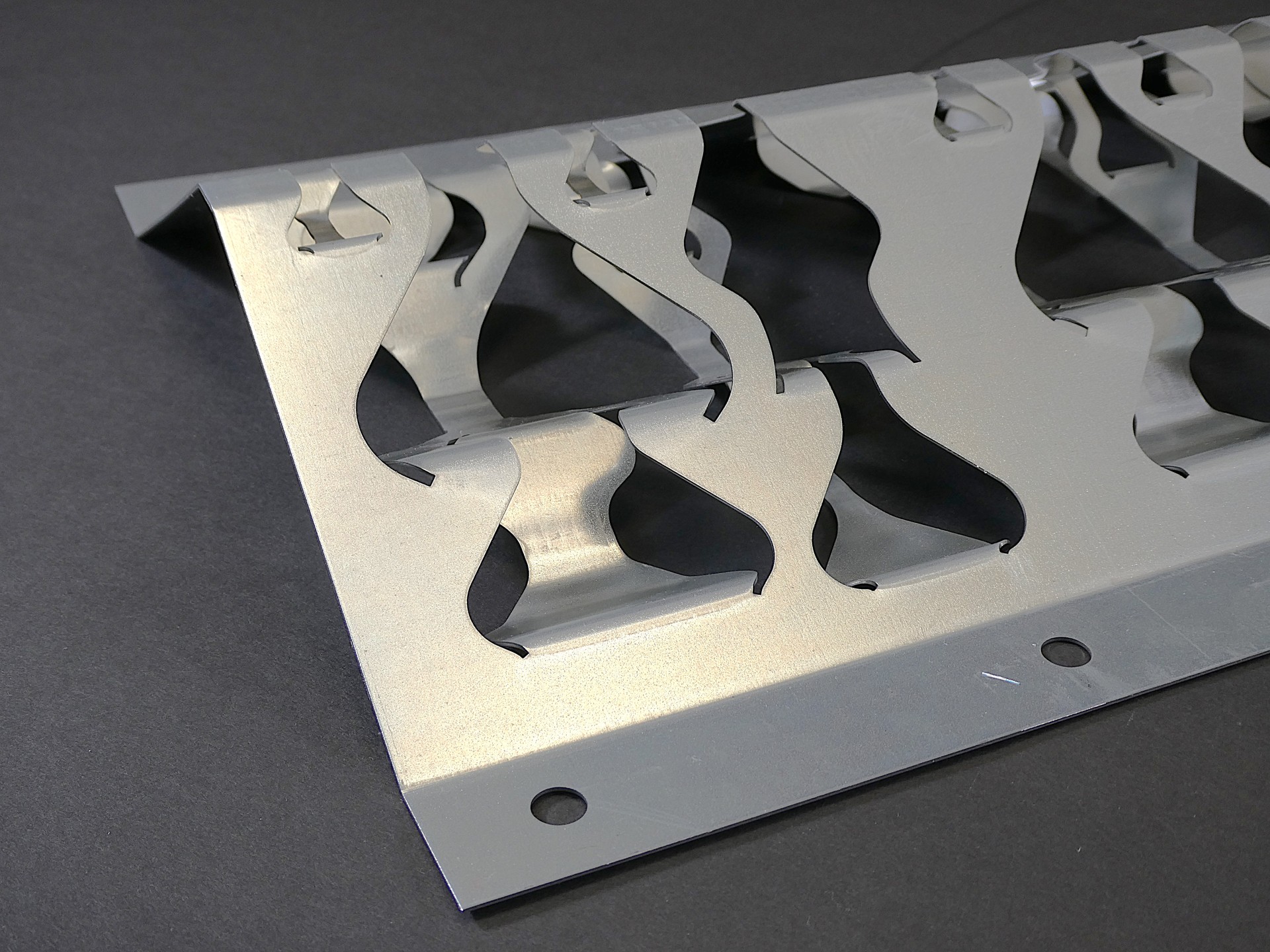

製品の両側で円弧のピッチが異なっており、順送でピアス曲げをする際に円弧のピッチを変えなければならないが、異なる長さを加工するには通常の金型では難しいところ、長さに応じてあけたい位置に穴をあける機構がついているので、両側でピッチが異なっていても複数の長さのモノを1つの金型で加工が可能となっている。
