第38回優秀板金製品技能フェア
単体品の部 全84作品
単体062
カドナシ
-
・サイズ: W71 × D29 × H29 mm
-
・精度: ± 0.1 mm
・プログラム時間: 60 分
-
・加工時間: 20 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
レーザ加工
曲げ
組立
アピールポイント

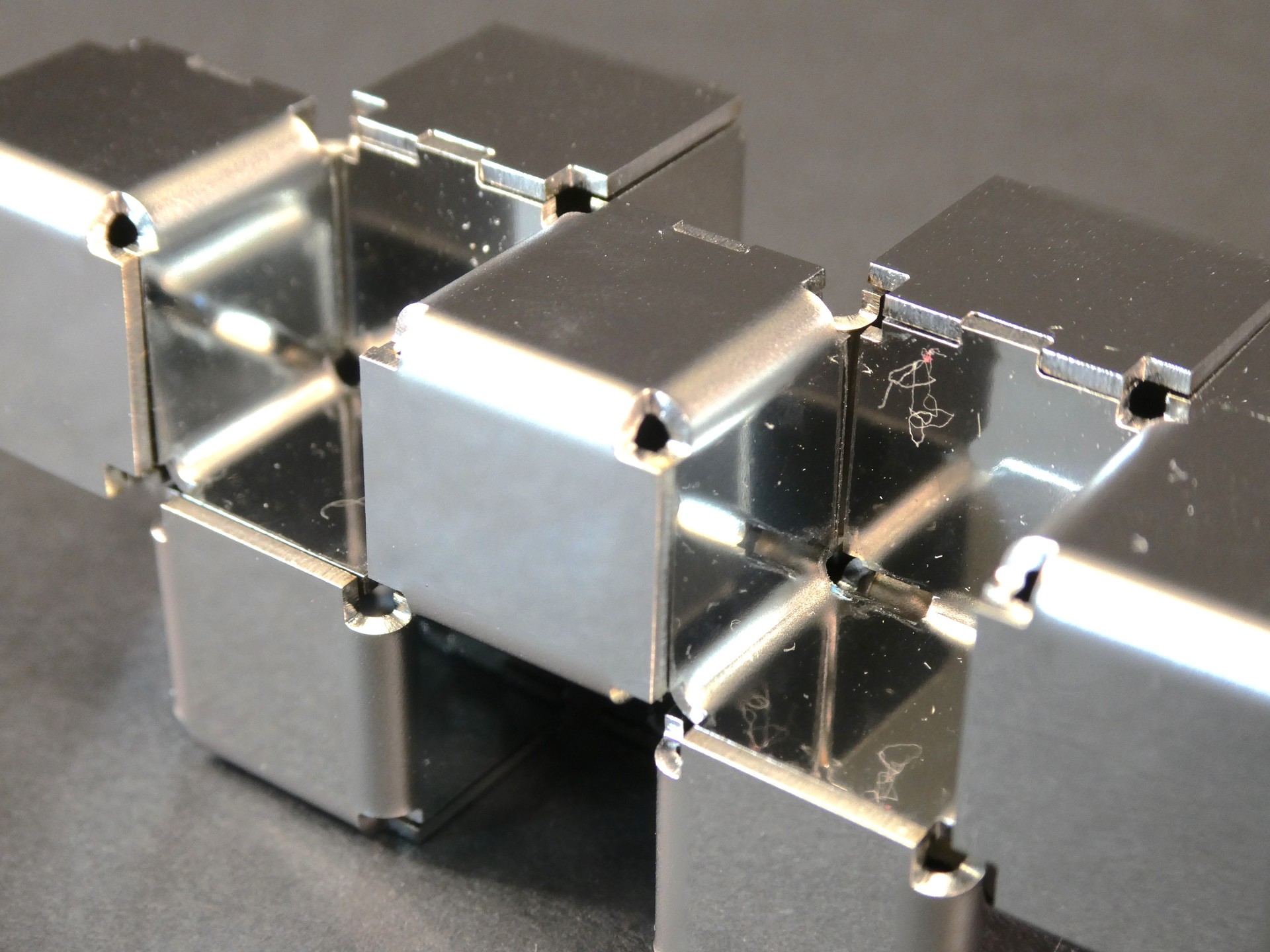

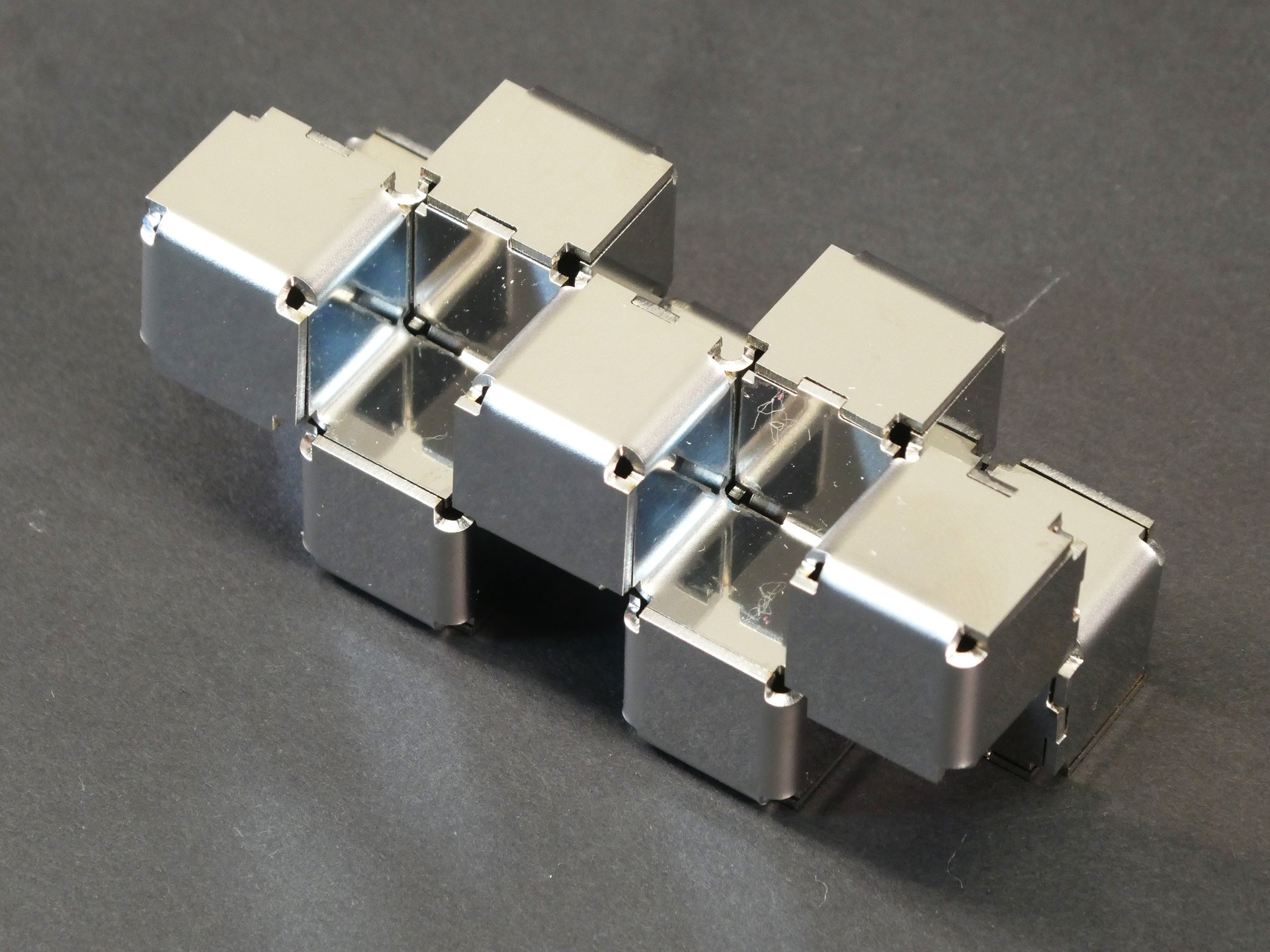

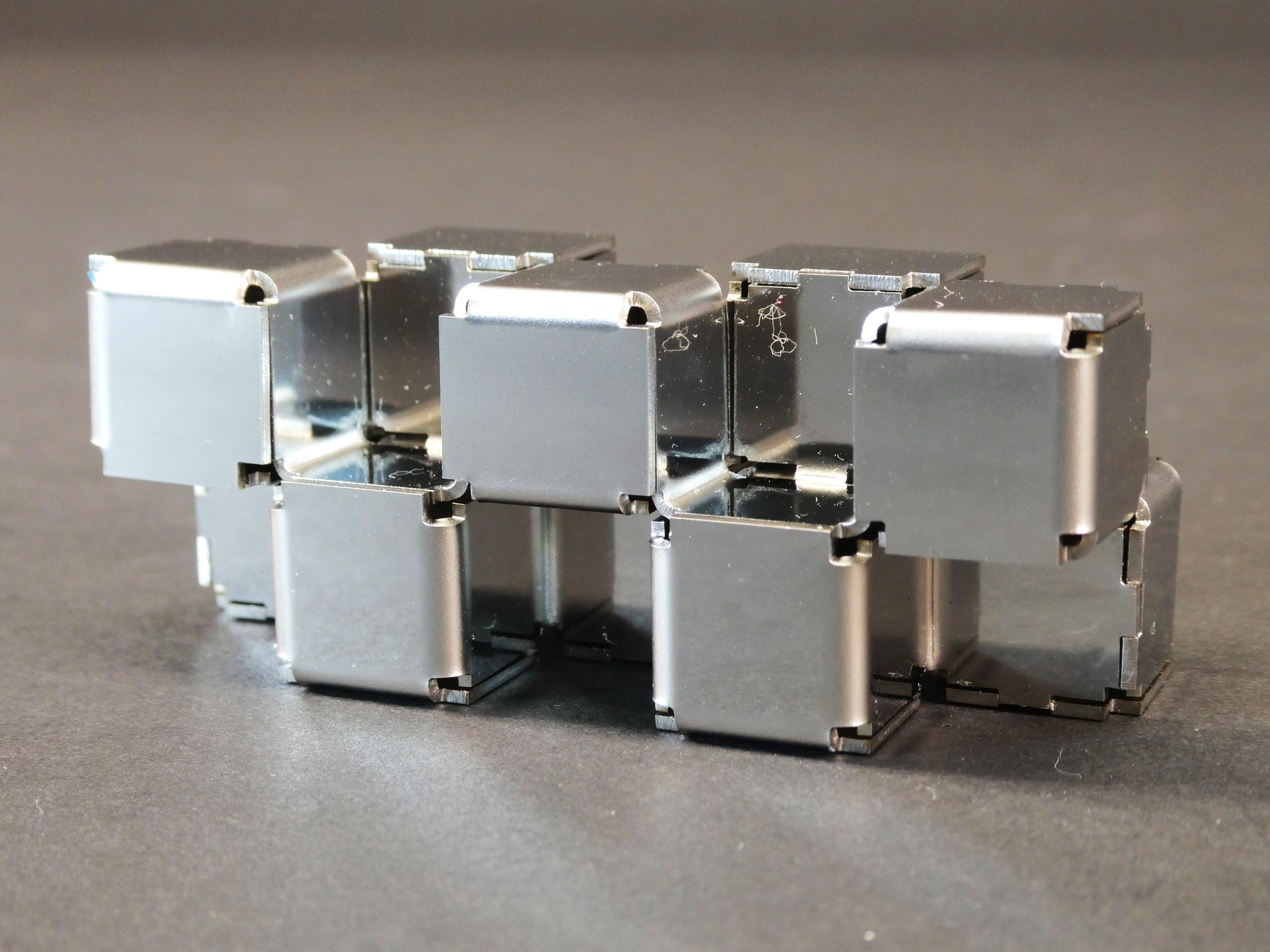

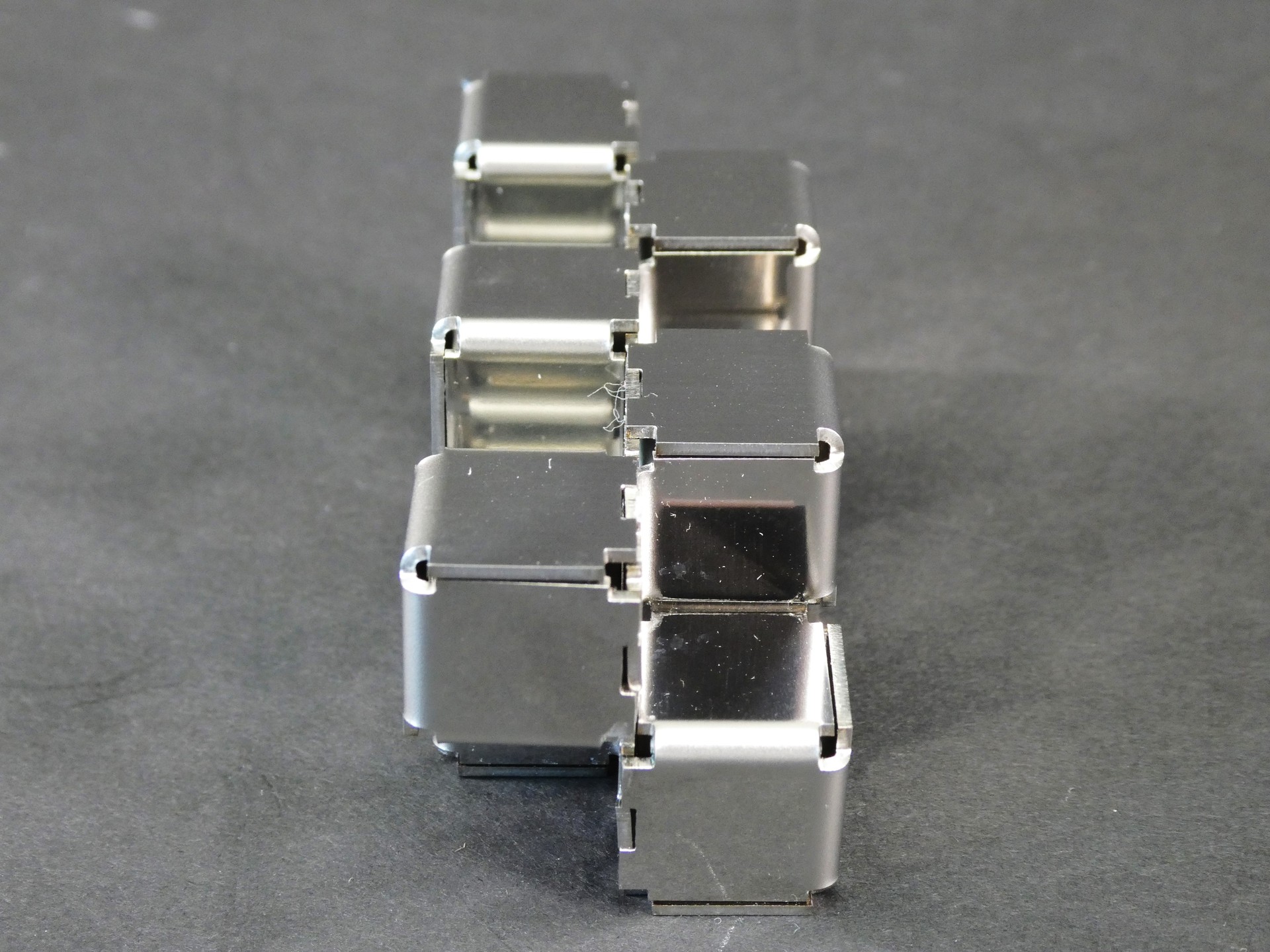

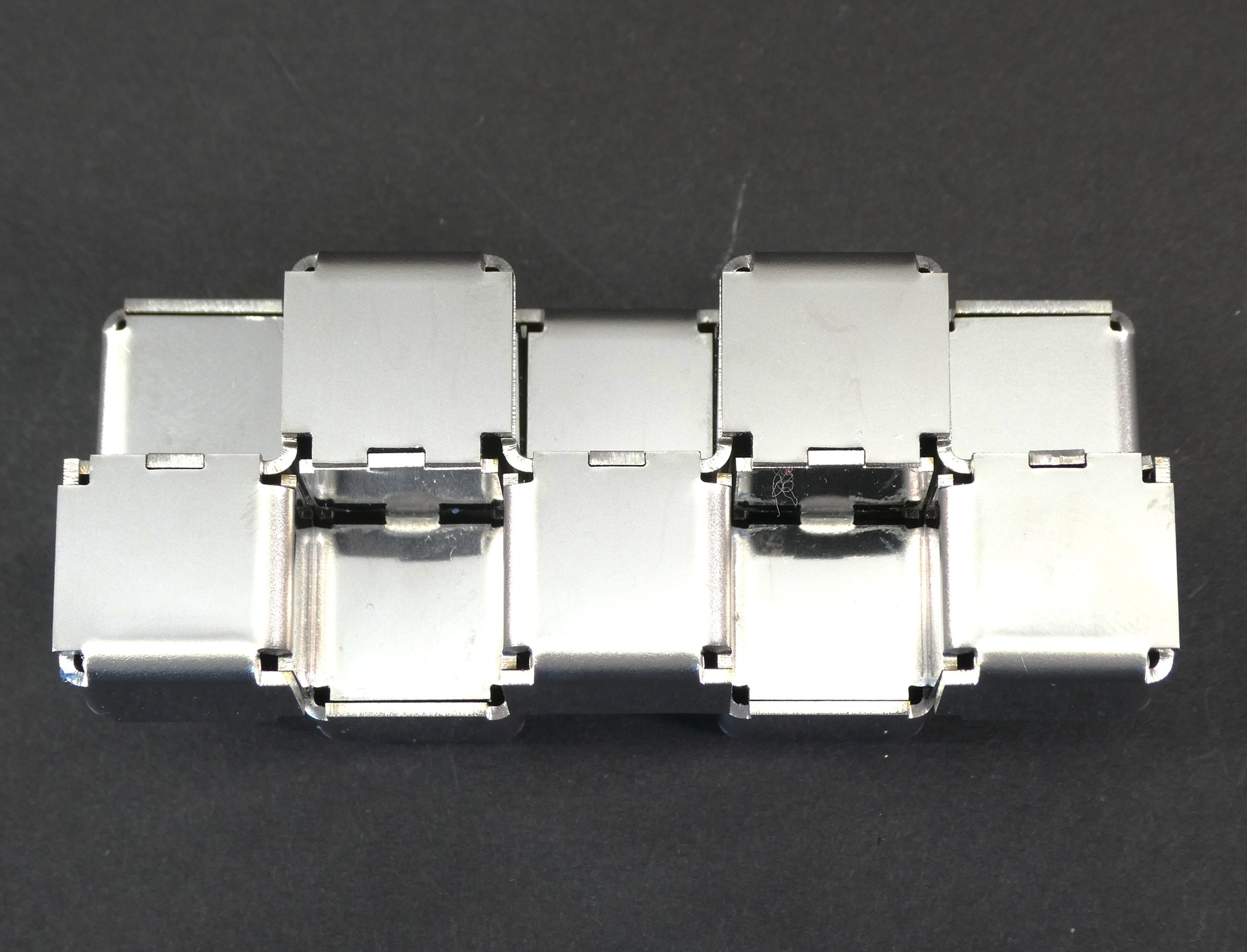

・複雑な形状な為、数多くの突き合わせがあったが、曲げ加工で干渉しないように展開し、全ての角部をなくす事でその突き合わせ部分を目で確認できる＜カドナシ＞にしてみました。
・曲げ加工時にBENDCAMを使って割り付けし、金型と干渉しない様にする為に、何度も形状変更を重ねて、この展開形状に行きつきました。
・各部品の接合部分に凹凸をつけ、凸側を0.1mm大きくする事で、溶接無しで組み合わせる事ができました。
