第38回優秀板金製品技能フェア

単体品の部 全84作品

360°から作品を見る

単体055

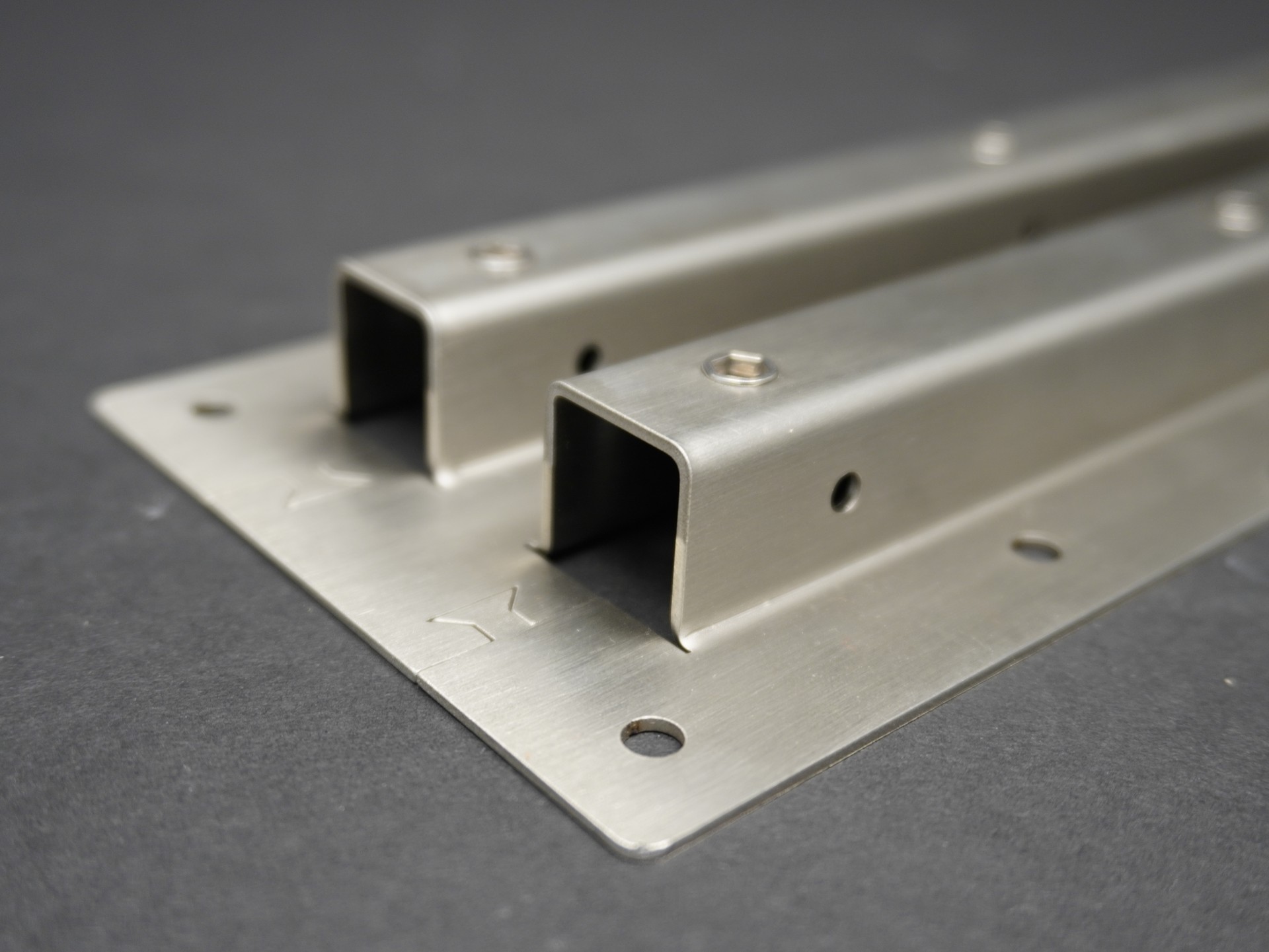

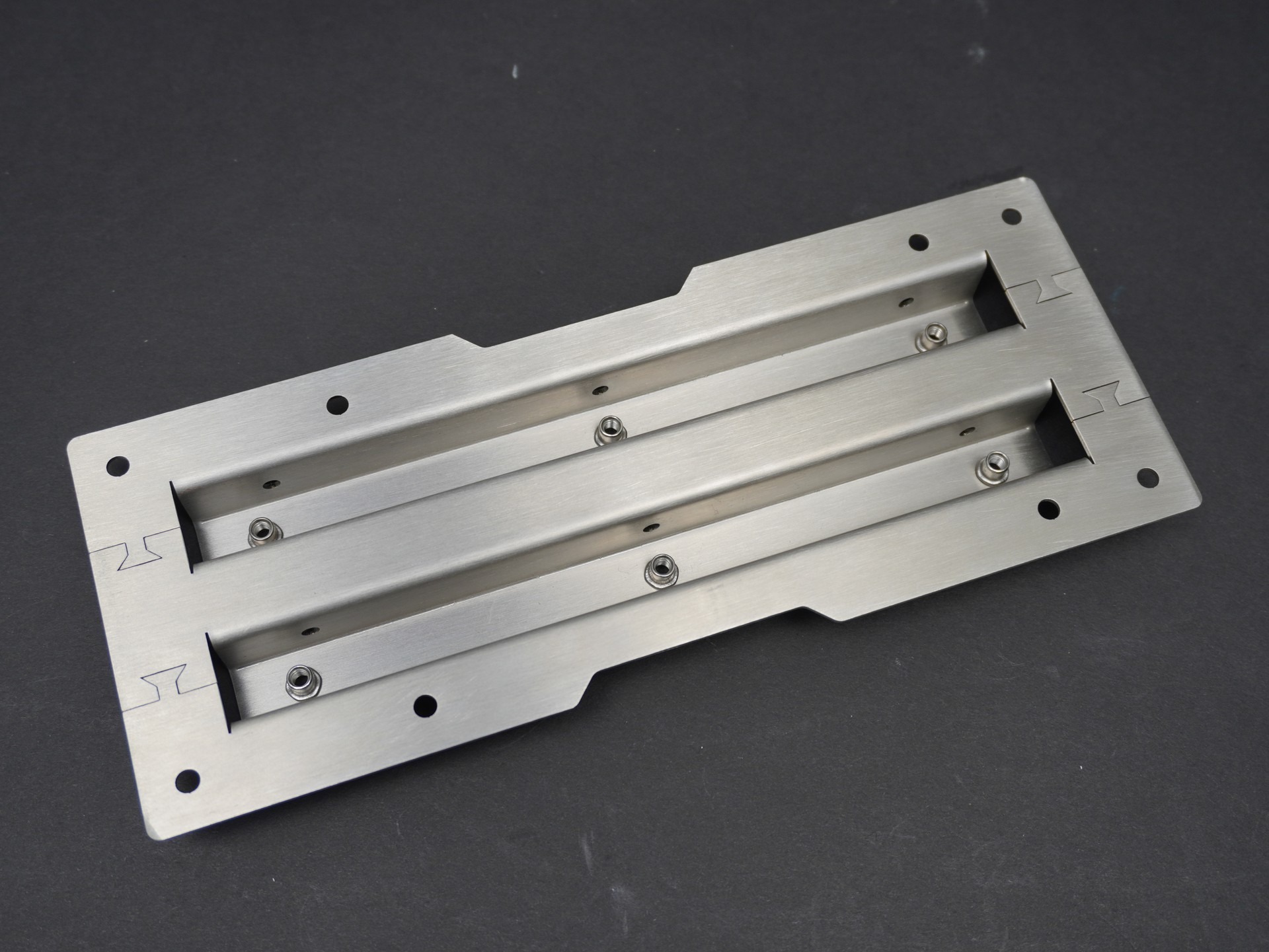

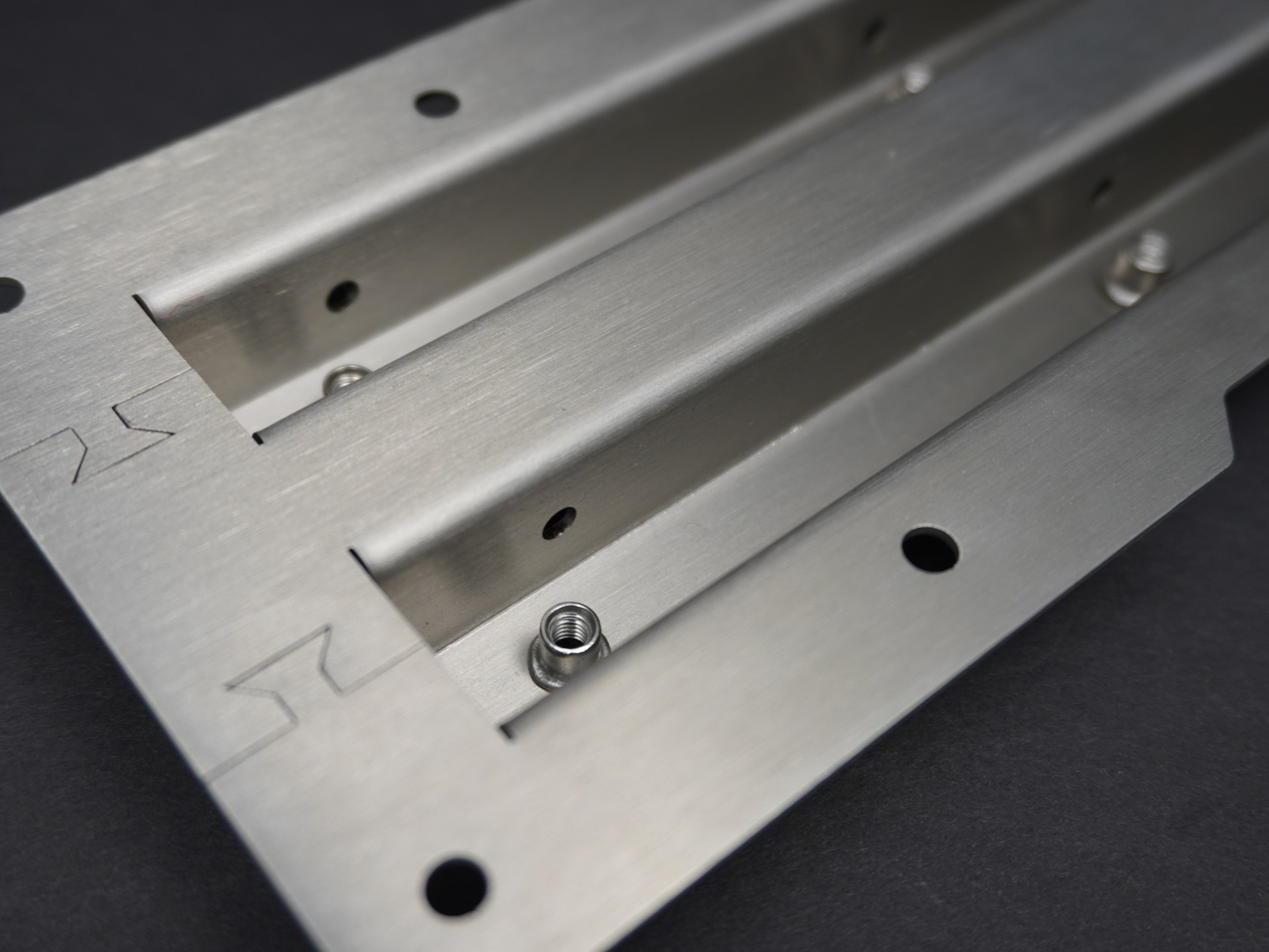

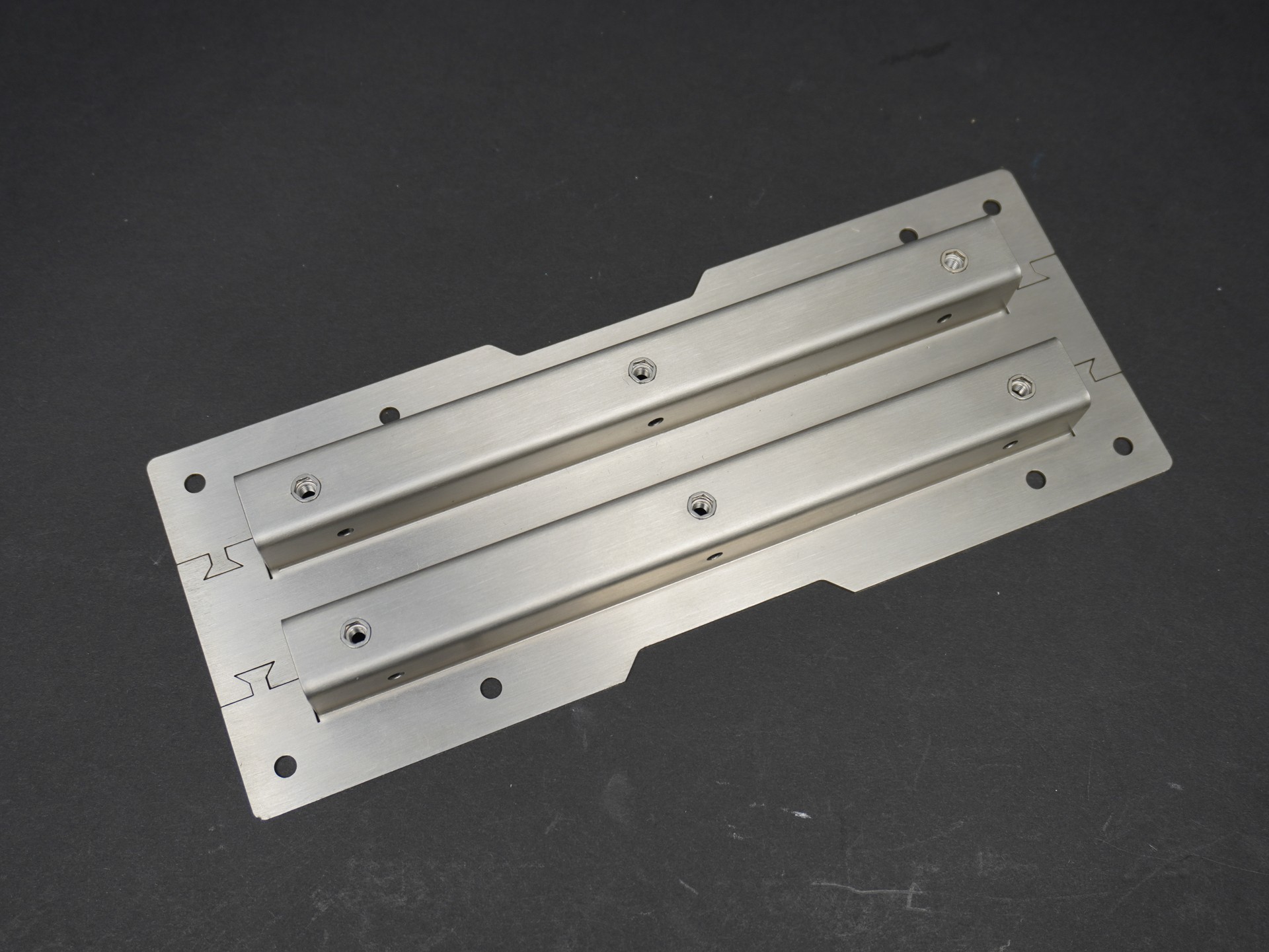

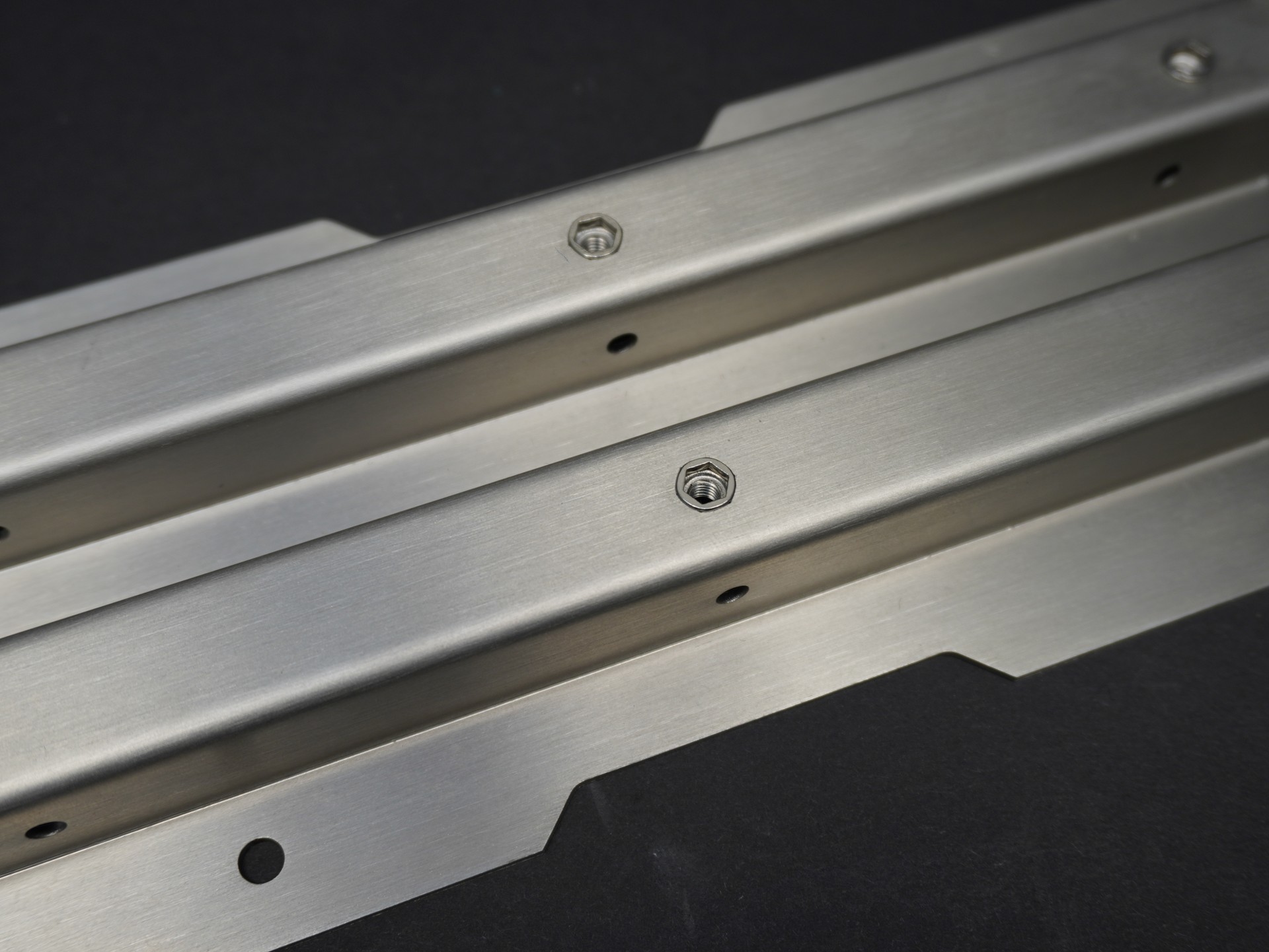

高精度非溶接フレーム

  • ・サイズ: W240 × D95 × H20 mm

  • ・精度: ± 0.2 mm

  • ・プログラム時間: 3 分

  • ・加工時間: ? 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 1.5 mm

  • ・作品種類: 試作品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 溶接

アピールポイント

The design and process are jointly optimized and innovated to achieve high-precision brackets through A welding-free method and sheet metal processing. It has passed the Class A vibration test for installing vibration equipment in accordance with the IEC61373 standard. This innovation significantly reduces processing costs and meets the strength requirements of the parts.
