第38回優秀板金製品技能フェア
単体品の部 全84作品
単体004

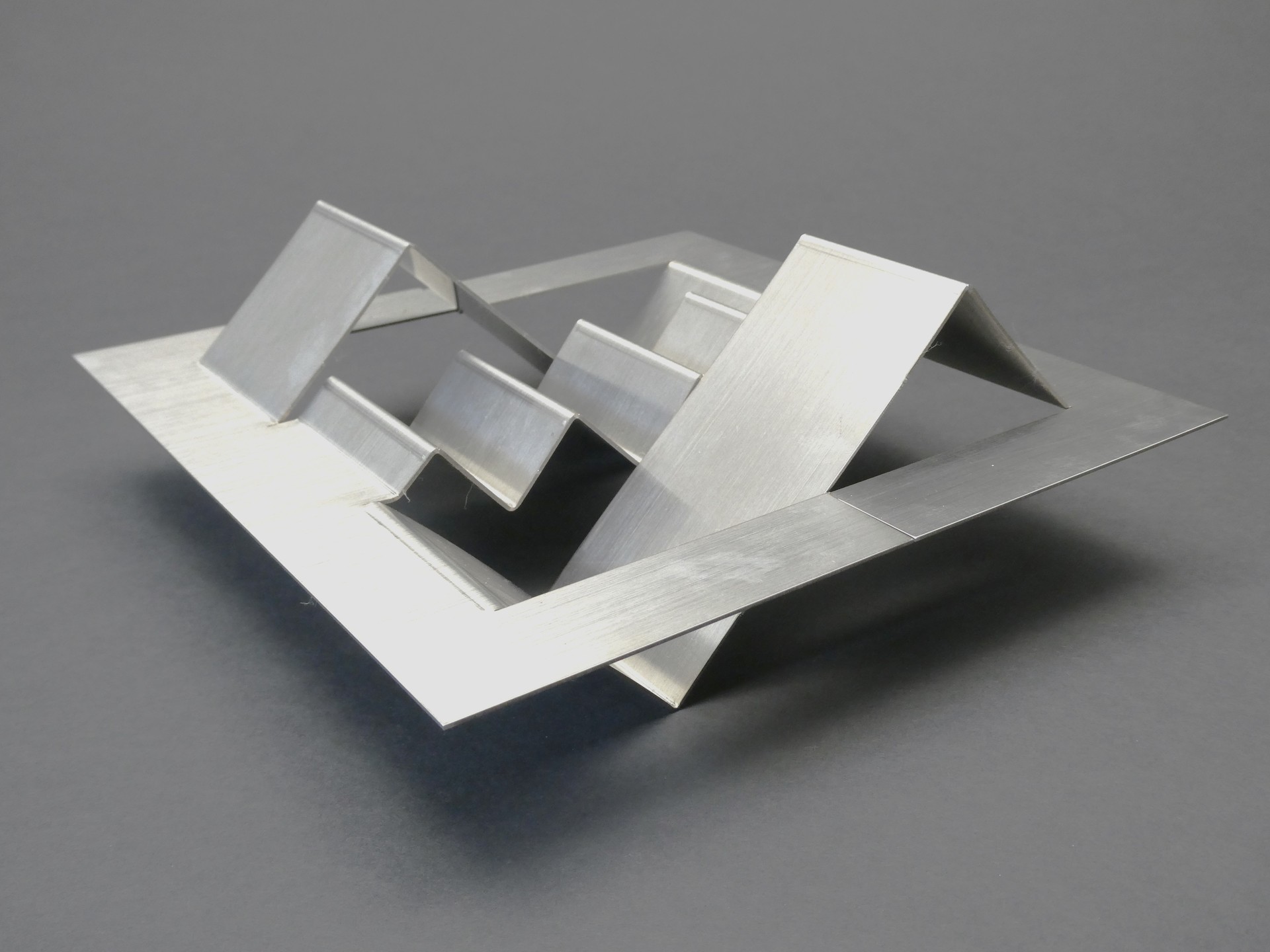

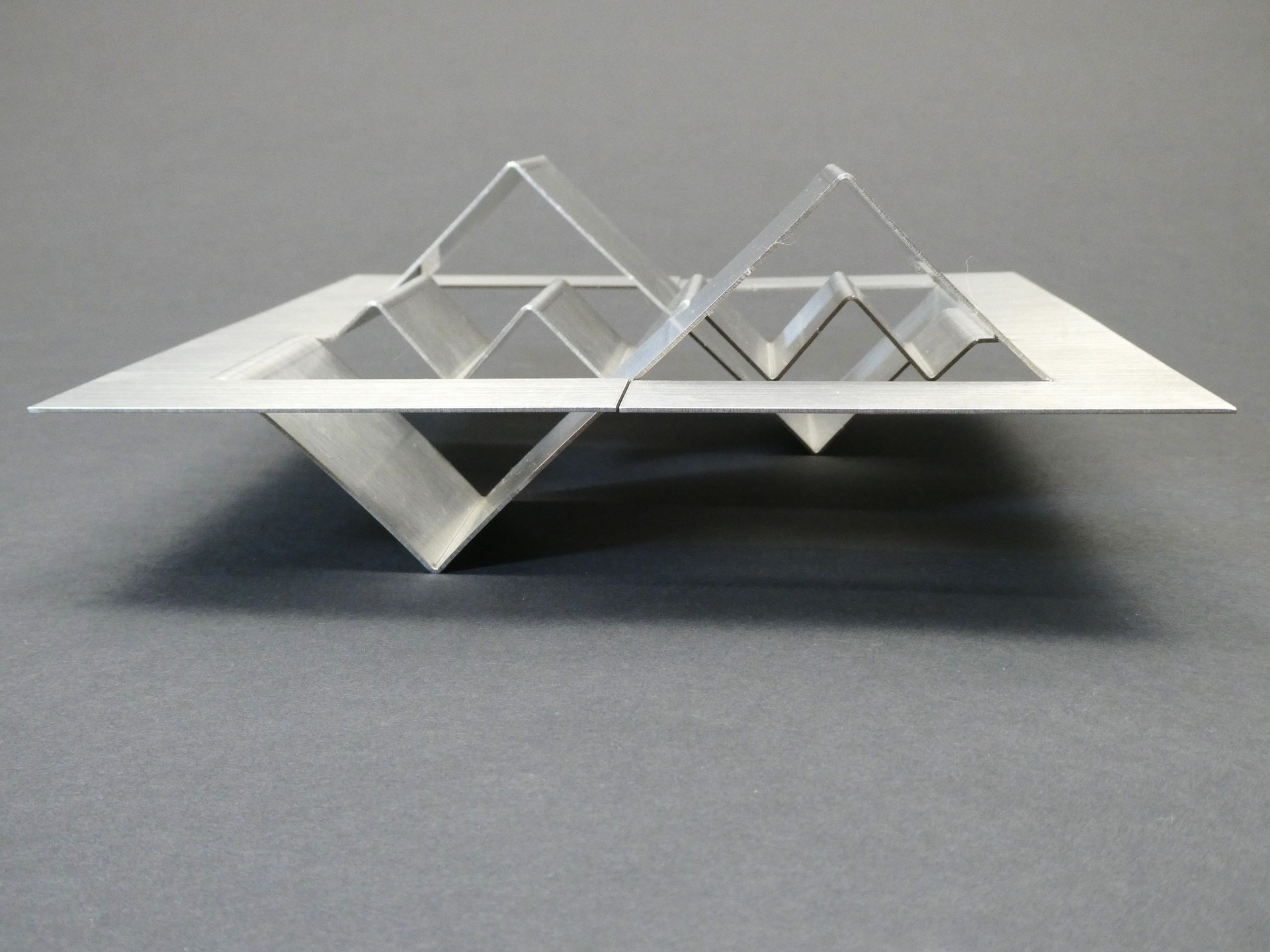

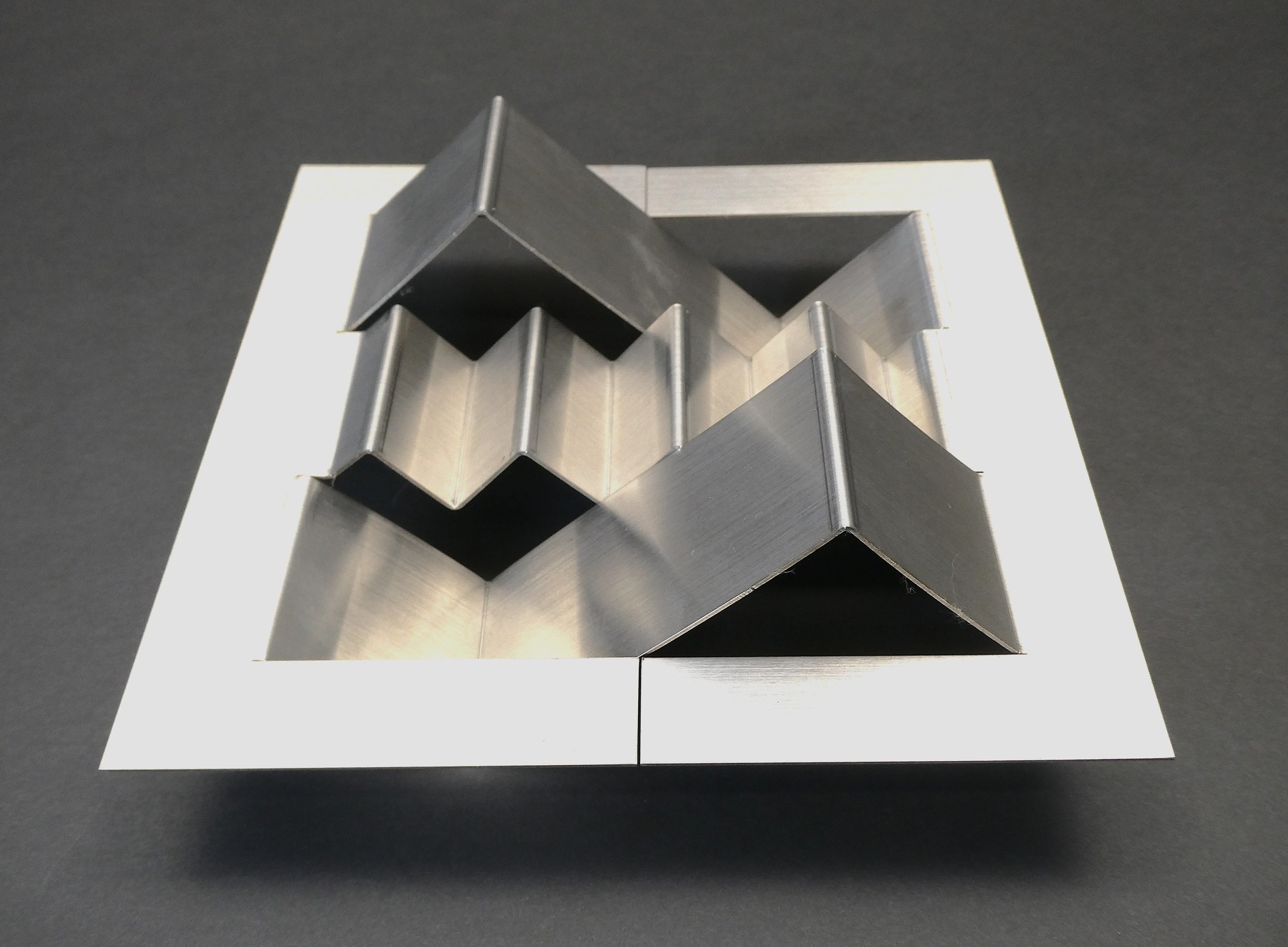

山あり谷あり
-
・サイズ: W206 × D200 × H75 mm
-
・精度: ± 0.5 mm
・プログラム時間: 20 分
-
・加工時間: 420 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
プログラム

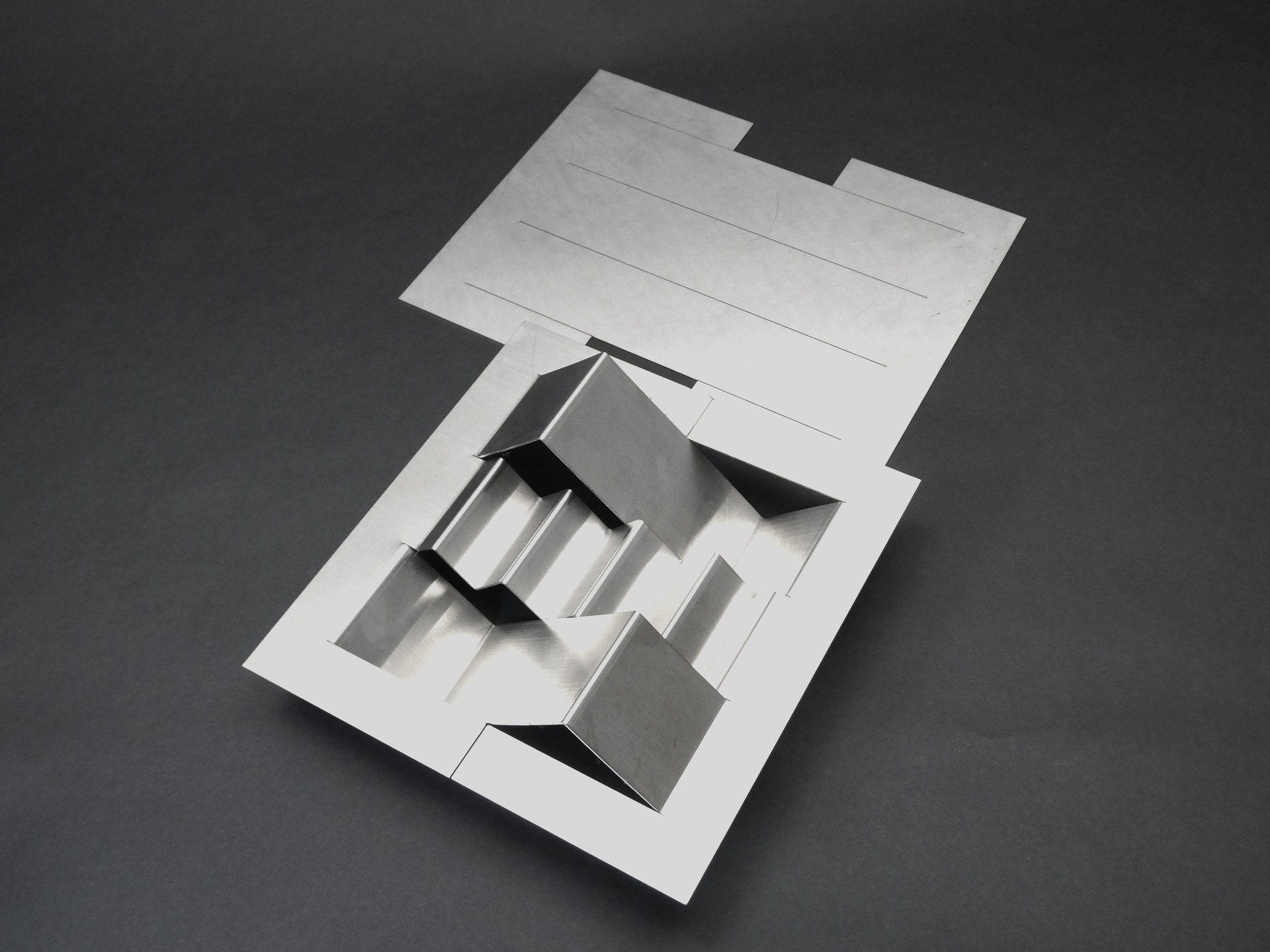

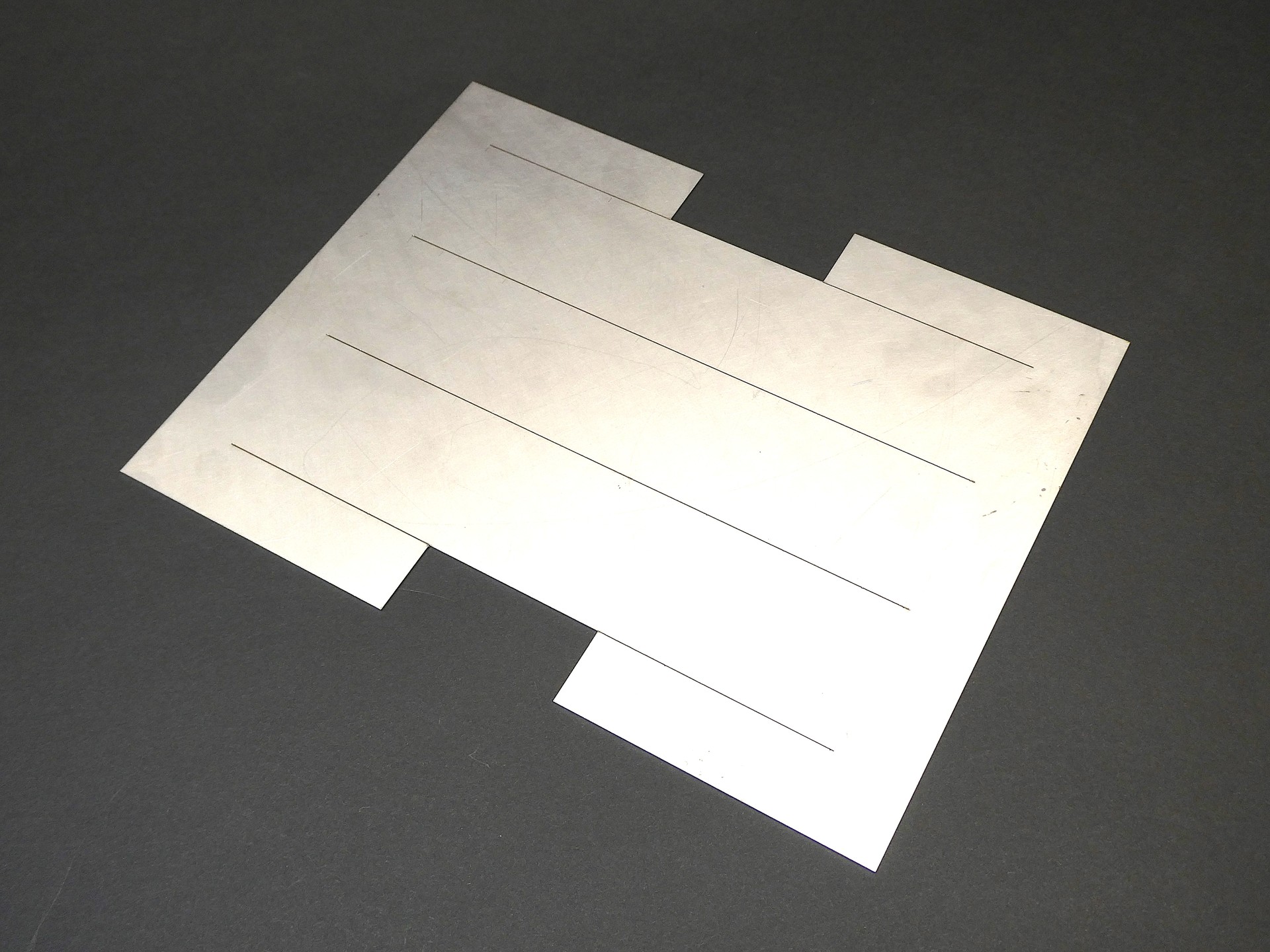

レーザ加工
曲げ
アピールポイント
弊社が普段加工している製品は溶接部品が大半ですが、今回は板金部品にこだわって挑戦してみました。
そのこだわりは「あえての非効率」。
内容は大まかに3つ。
１．手間と仕上がりのギャップ：プレスブレーキのペダルを踏んだ回数は約1,300回。
２．一段取り：上下ともに50mm幅分割型のみ使用。
３．後工程でごまかさない：曲げ加工のみで形状を保つ。
特に板金加工の知識を持つ人ほど「どうやって曲げた？」と思っていただきたいと思いながら形状を考えました。
通常はプレス型で全体を成型するような形状を、わずかな曲げの繰り返しで実現しました。
一つの曲げがいかに隣の面に影響しないように曲げられるか、バックゲージが使えない点が苦労したポイントでした。
