第38回優秀板金製品技能フェア

単体品の部 全84作品

360°から作品を見る

単体032

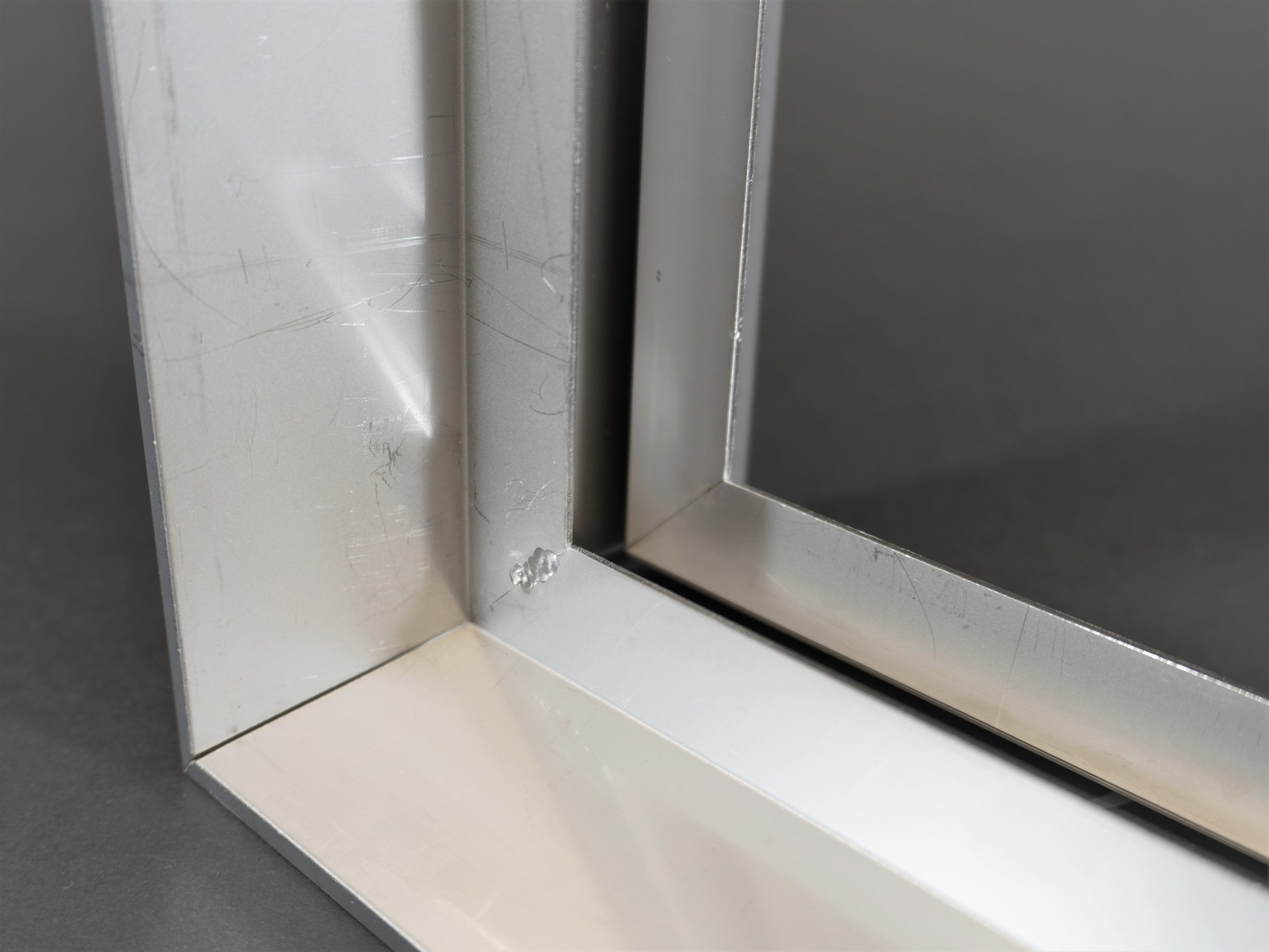

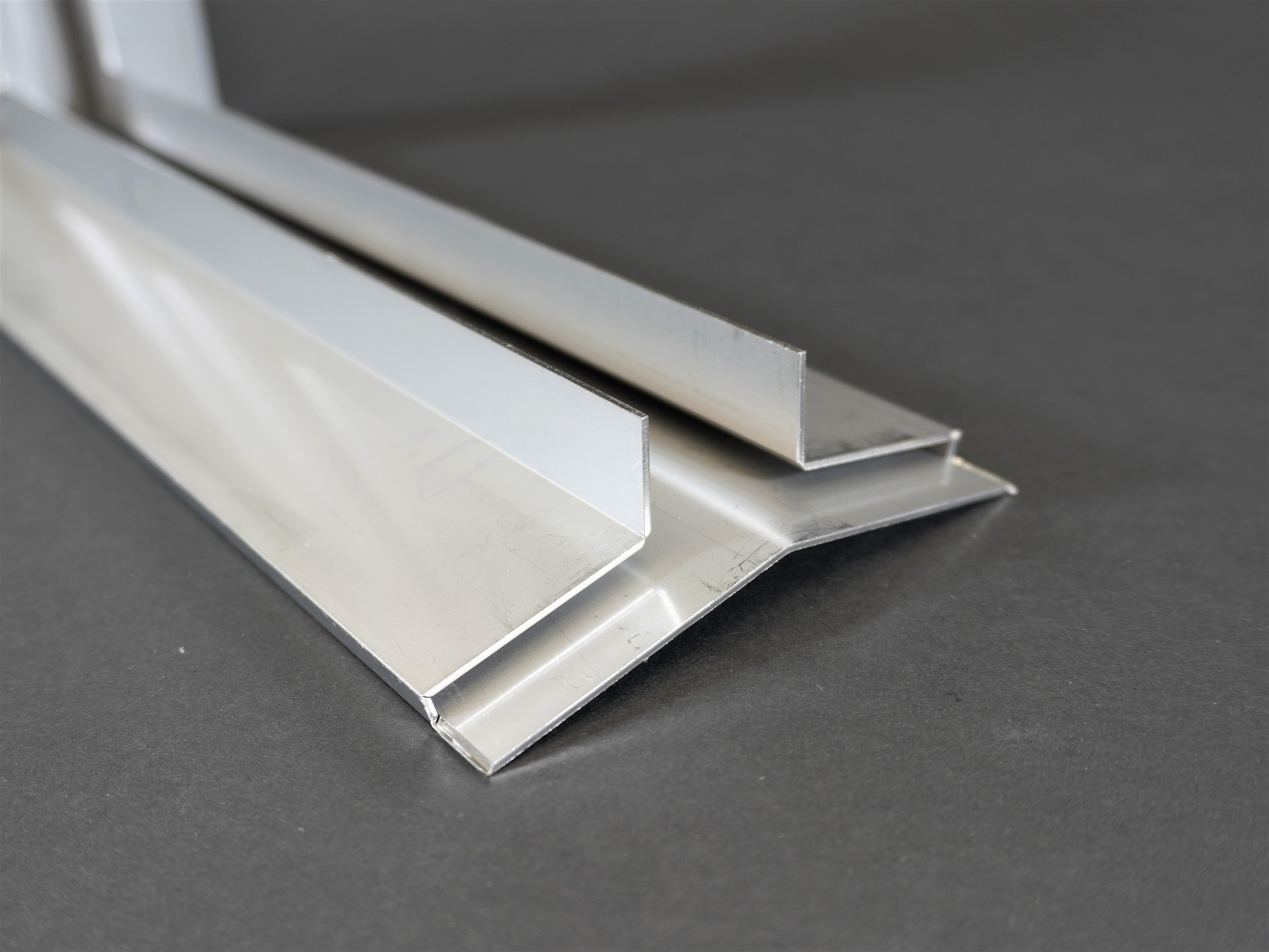

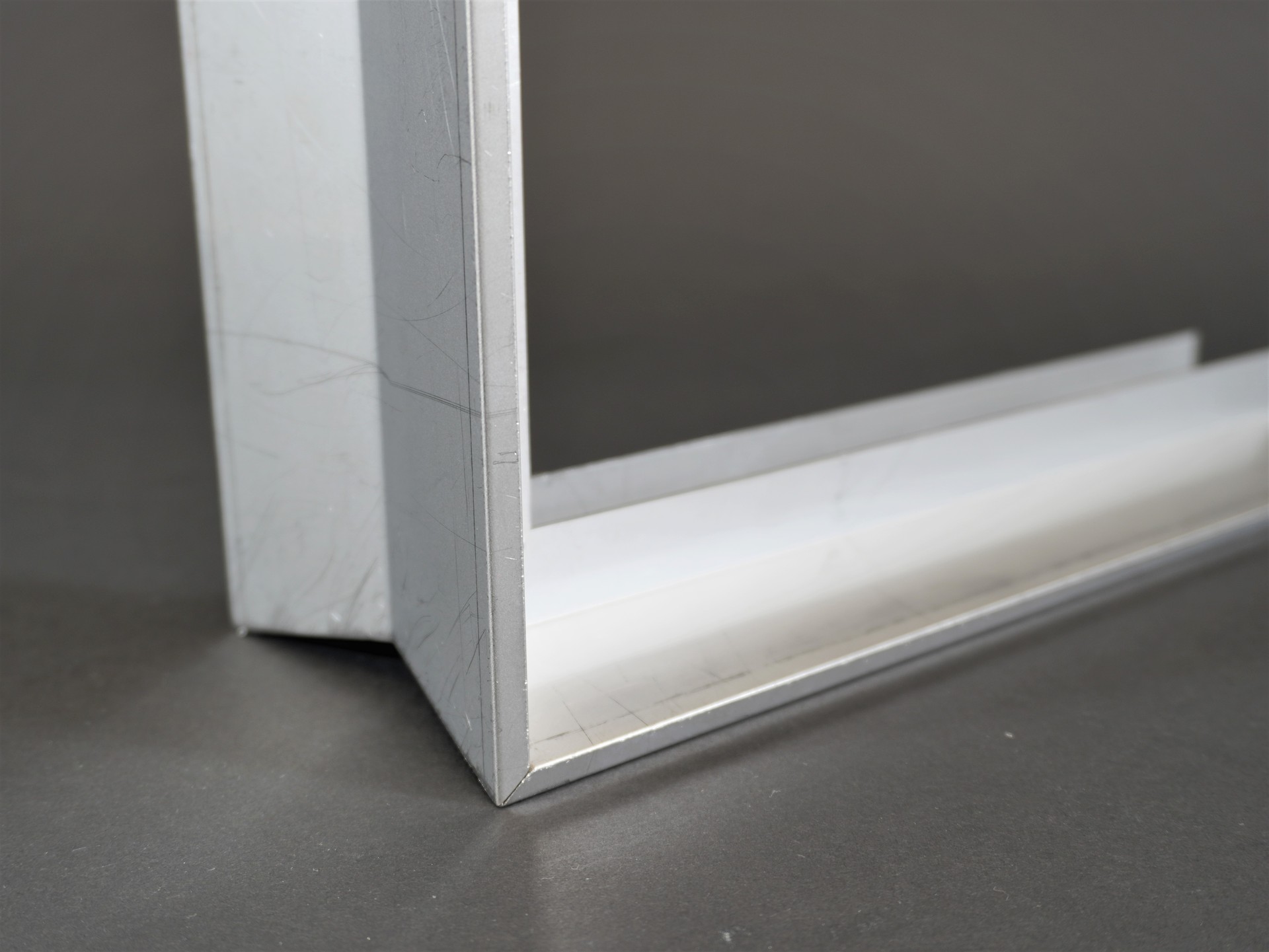

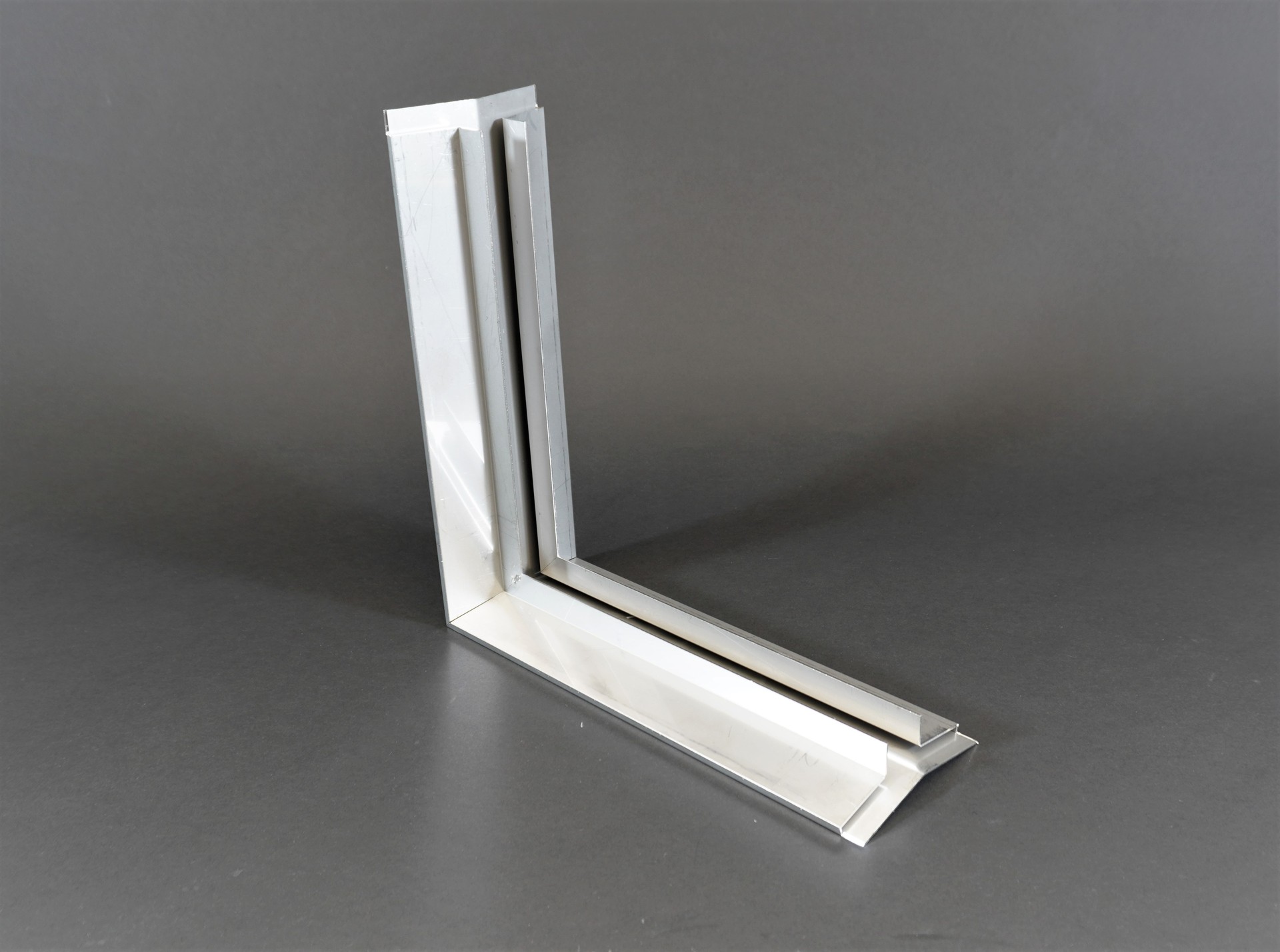

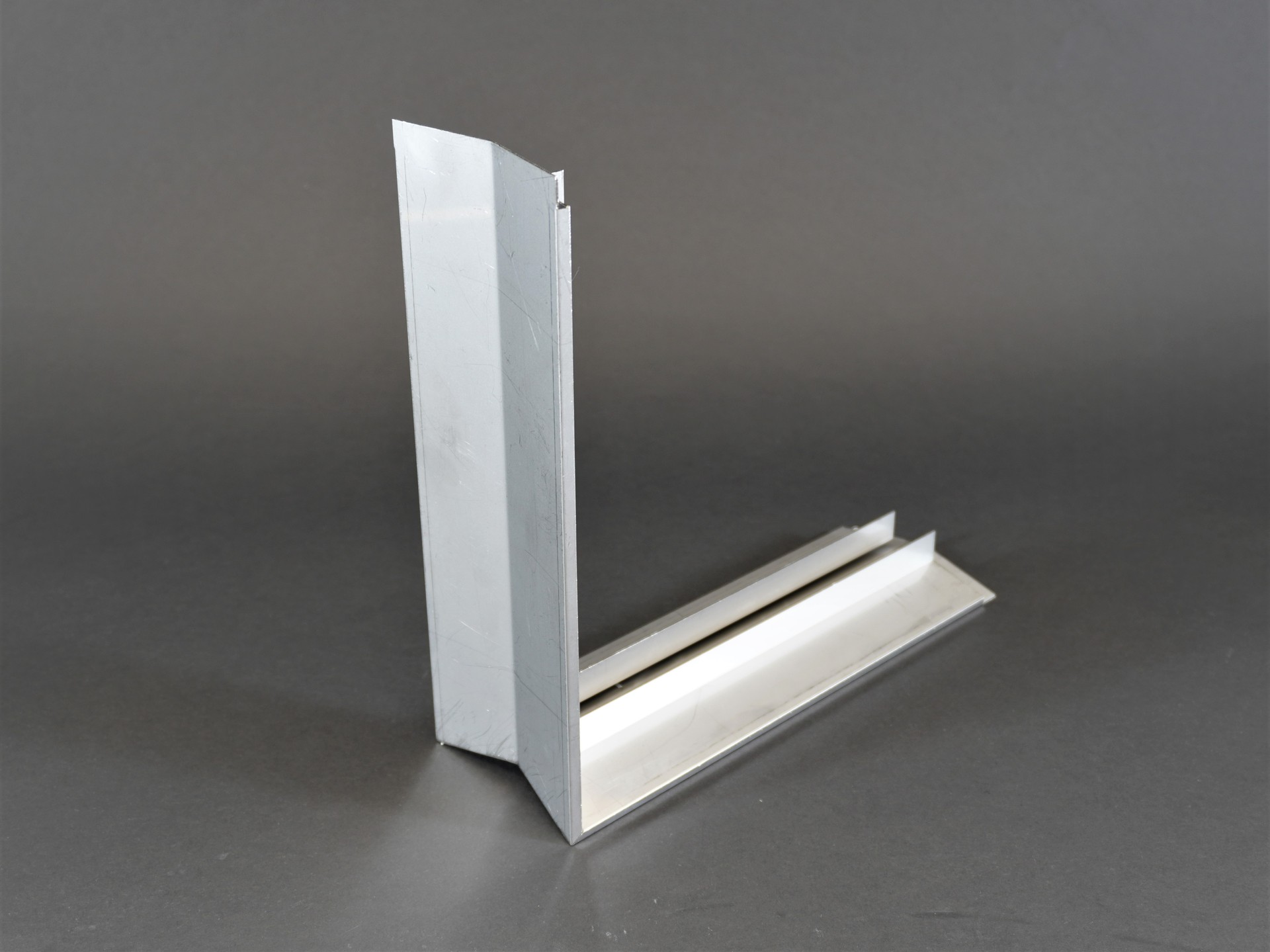

ミラーフレーム

  • ・サイズ: W300 × D300 × H100 mm

  • ・精度: ± 0.5 mm

  • ・プログラム時間: 120 分

  • ・加工時間: 240 分／個

  • ・加工数量: 2 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 1.2 mm

  • ・作品種類: 量産品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • V-Cut machine

  • 曲げ

  • 溶接

アピールポイント

(1)During 3D design, the interference and assembly of plate thickness at non-perpendicular angles must be considered to ensure accurate flat pattern dimensions.

(2)Achieving precise control of each bending angle of the parts presents significant challenges.

(3)At the junction between two parts, manual grinding based on operator experience is often required to achieve an optimal angular fit.
