第38回優秀板金製品技能フェア
単体品の部 全84作品
単体026
ガイド
-
・サイズ: W383 × D80 × H30 mm
-
・精度: ± 0.5 mm
・プログラム時間: 30 分
-
・加工時間: 20 分／個
・加工数量: 1 個
-
・材質: 軟鋼（SPHC）
-
・板厚: 4.5 mm
-
・作品種類: 試作品
加工工程
プログラム
レーザ加工
曲げ
アピールポイント

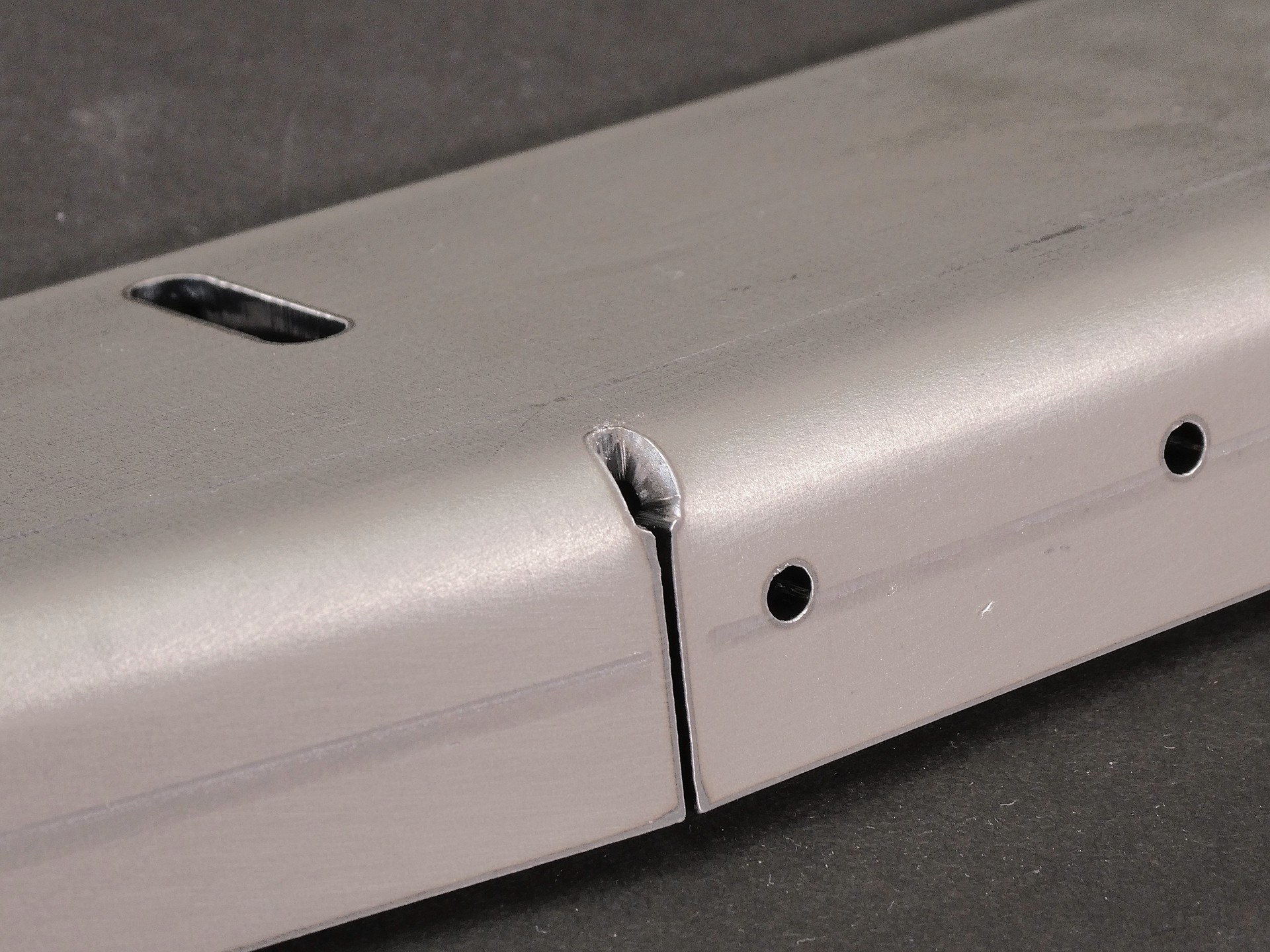

曲げ後溶接があるので、逃げ孔を〇からダブルDにして、穴埋め溶接を出来るだけ少なくした。
