第38回優秀板金製品技能フェア

単体品の部 全101作品

360°から作品を見る

単体118

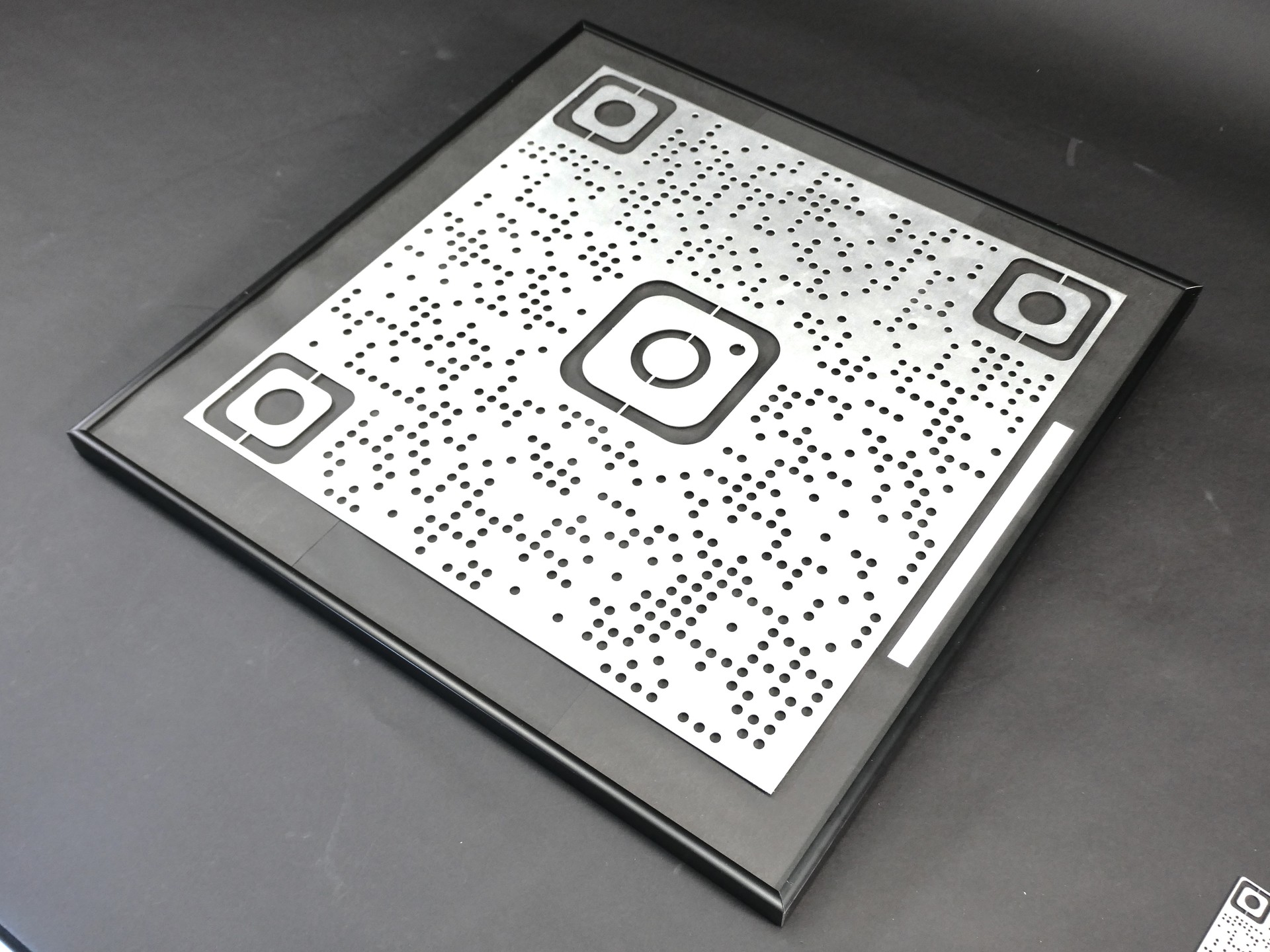

鉄で作るQRコード（Instagram）

  • ・サイズ: W420 × D1.0 × H420 mm

  • ・精度: ± 0.1 mm

  • ・プログラム時間: 120 分

  • ・加工時間: 30 分／個

  • ・加工数量: 1 個

  • ・材質: 軟鋼（SPHC）

  • ・板厚: 1.0 mm

  • ・作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • プログラム

  • パンチレーザ加工

アピールポイント

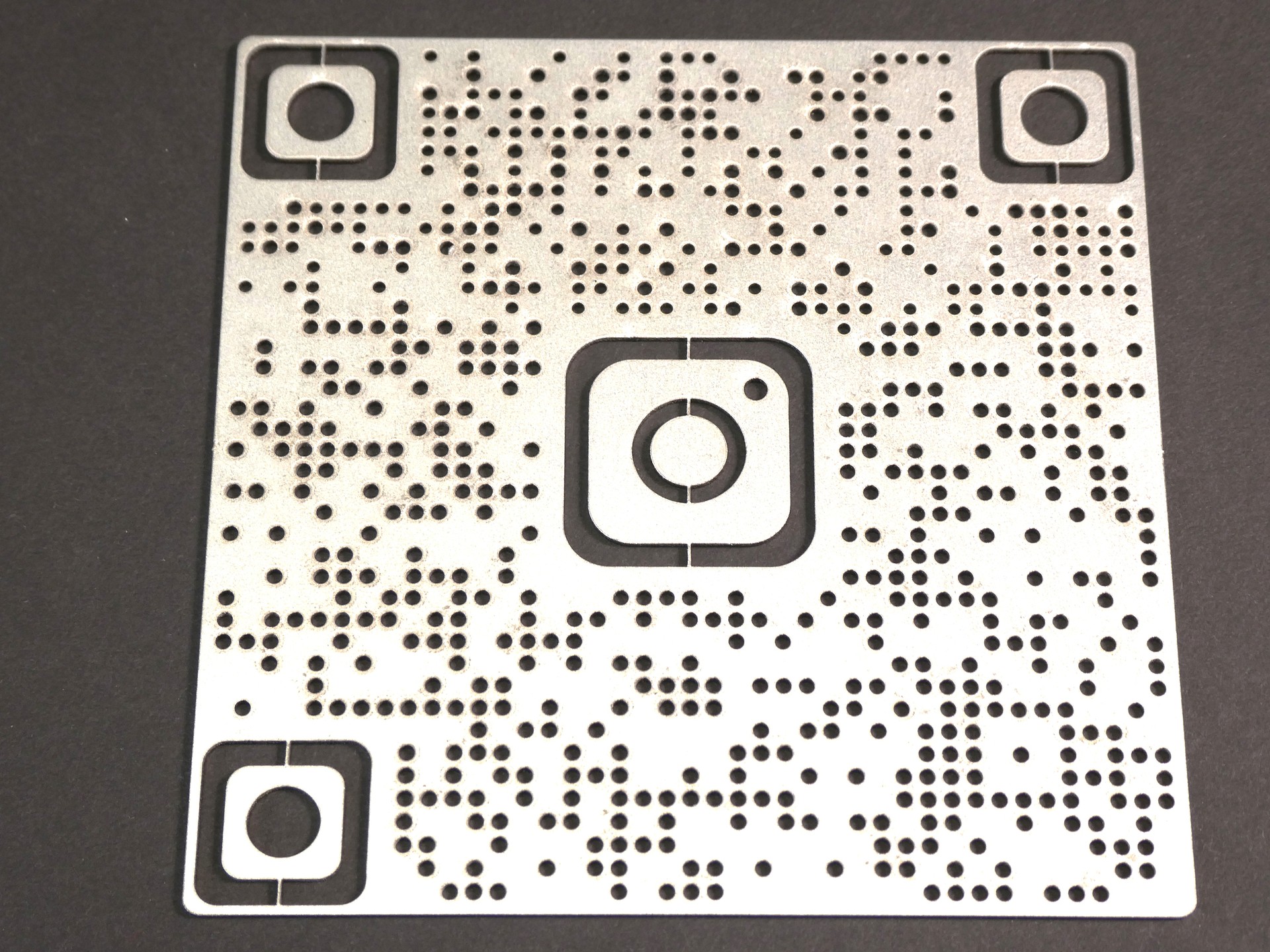

本作品は、繊細なレーザー加工とパンチ加工の融合によって生まれた一枚です。
鉄製QRコードの表現に独自の工夫を加え、両技術の精度と可能性に挑戦しました。
金属は反射が強く、単に四角を切り抜いただけでは読み取りが安定しません。

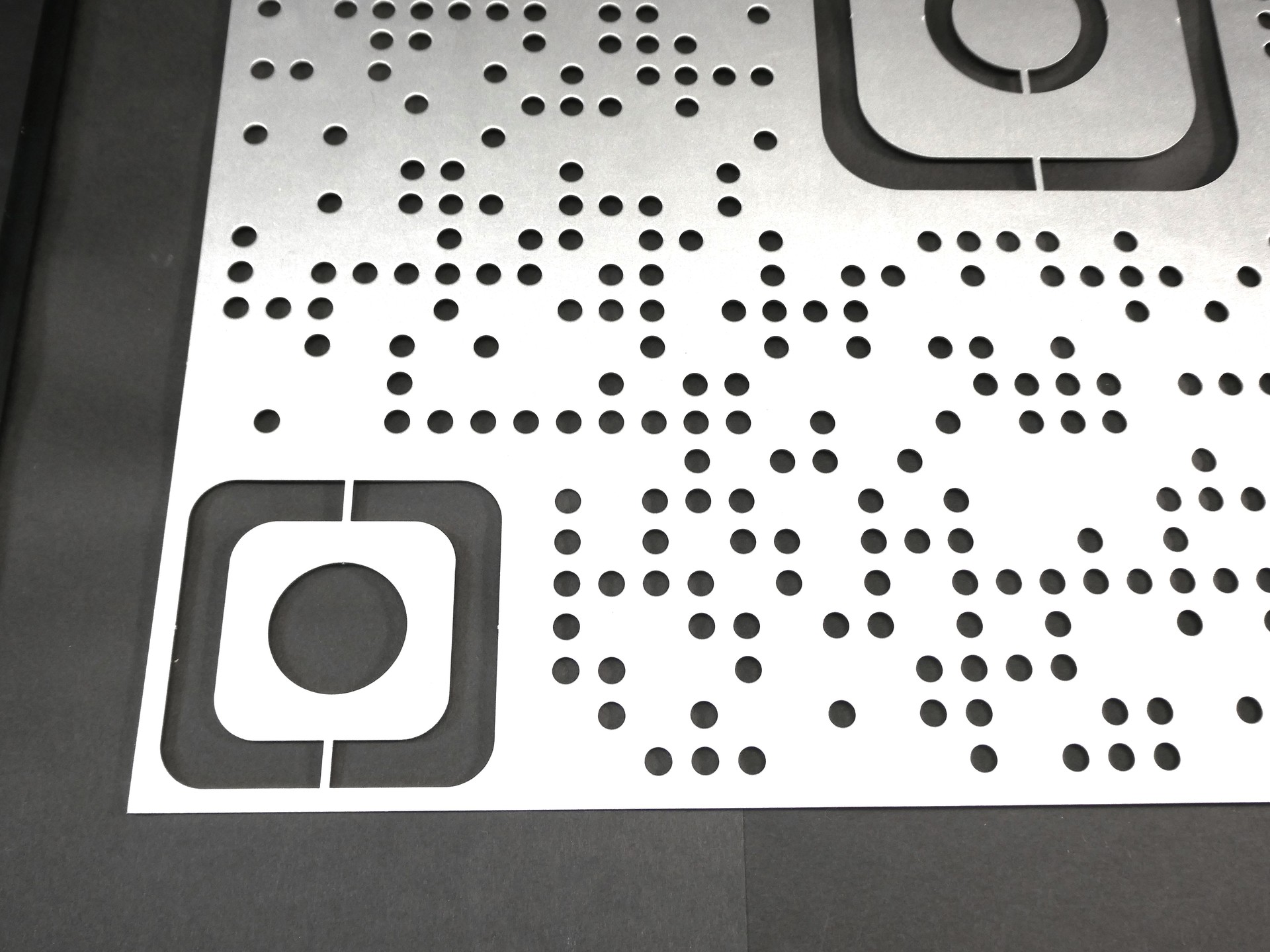

カメラの視認性を上げるために、穴径を変えながら独自の設計を施しています。
微細な穴のパターンによって、見た目はアートのようでありながら、スマートフォンには明確な黒と白として認識され、金属上でも確実な読み取りを実現しています。
