第38回優秀板金製品技能フェア

造形品の部 全37作品

360°から作品を見る

造形432

馬　オブジェ

  • ・サイズ: W340 × D40 × H250 mm

  • ・精度: ± 1.0 mm

  • ・プログラム時間: 180 分

  • ・加工時間: 2 分／個

  • ・加工数量: 4 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 1.0 mm

  • ・作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • プログラム

  • レーザ加工

  • 曲げ

  • 溶接

  • 塗装

アピールポイント

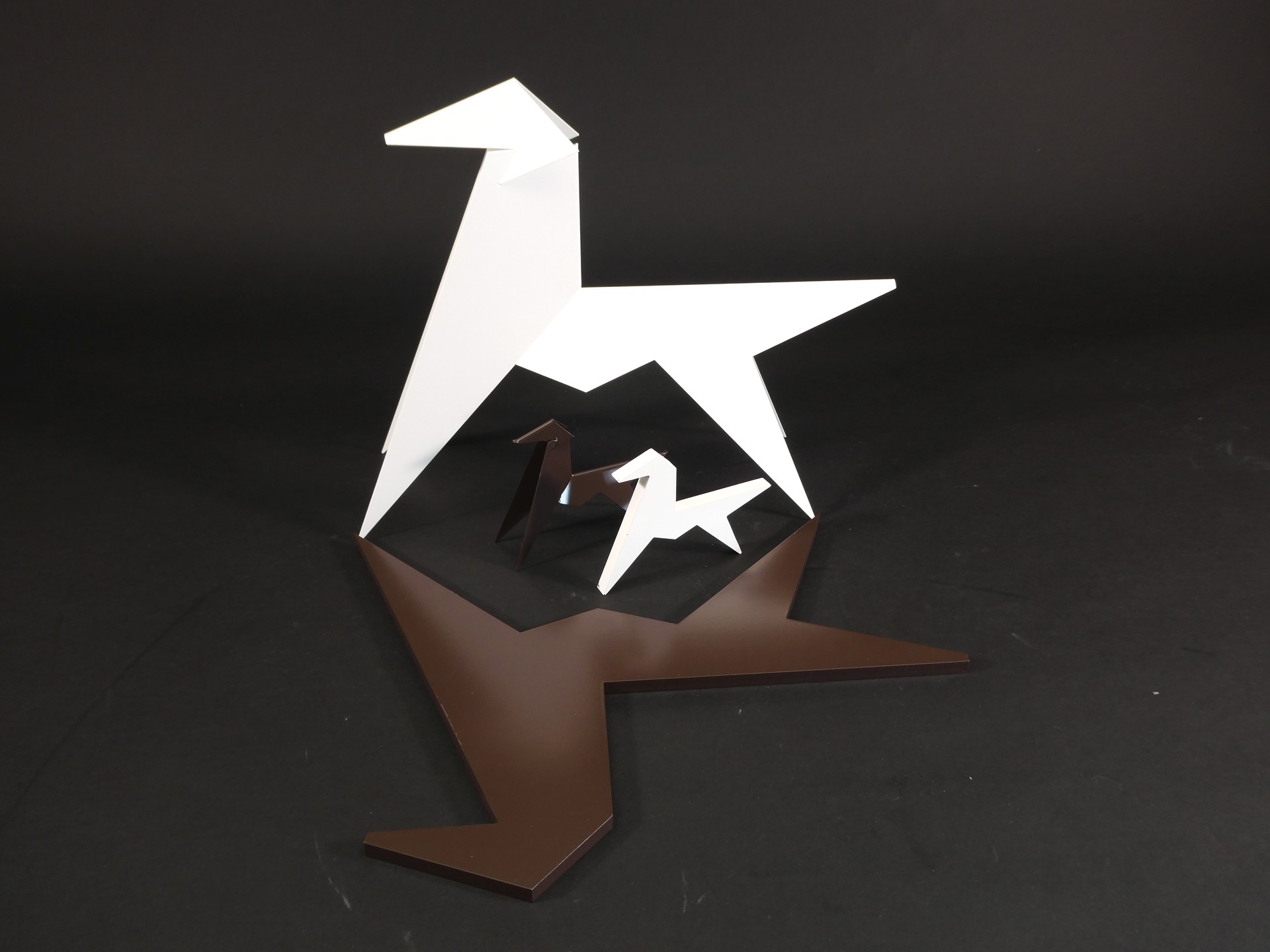

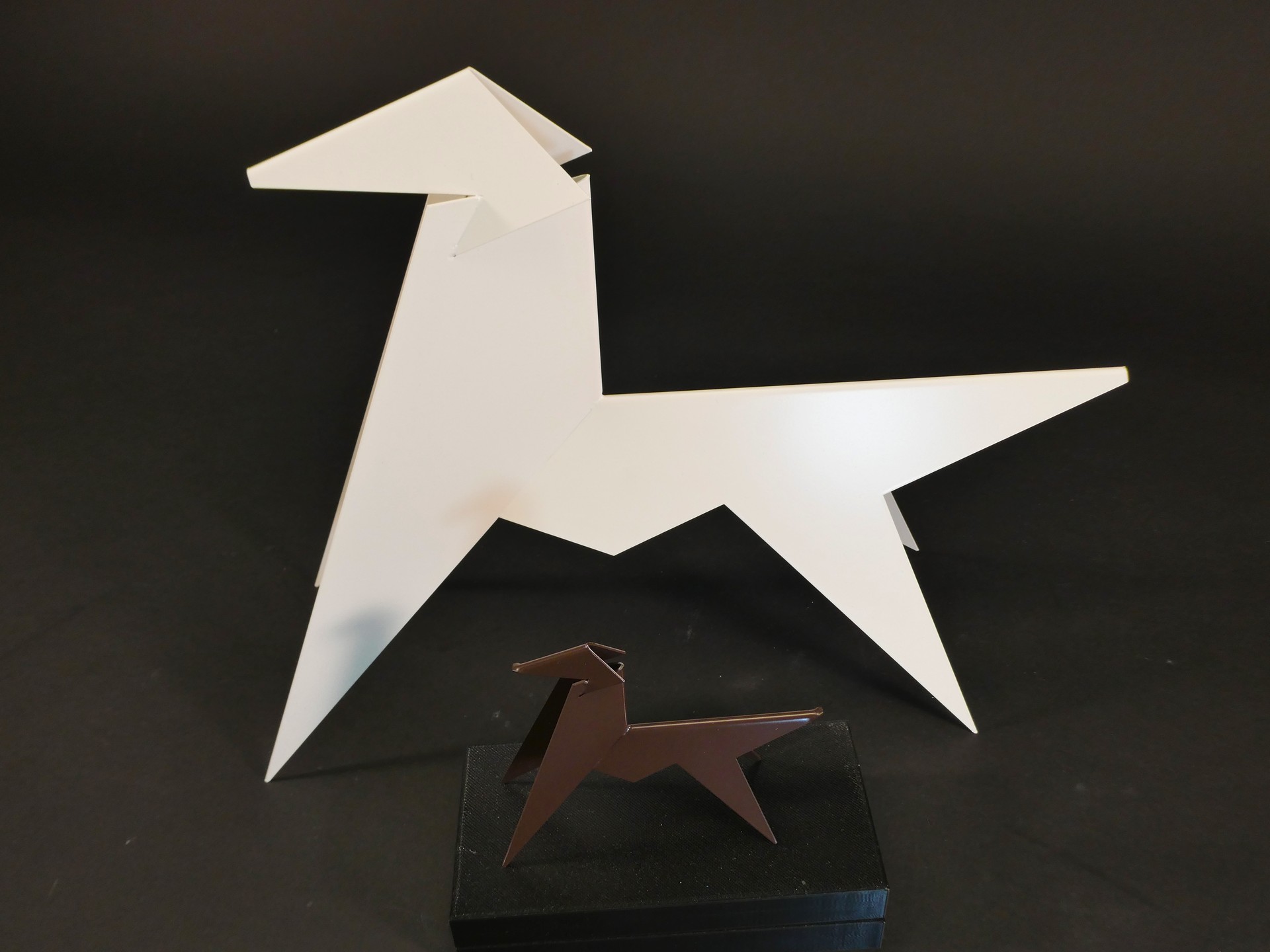

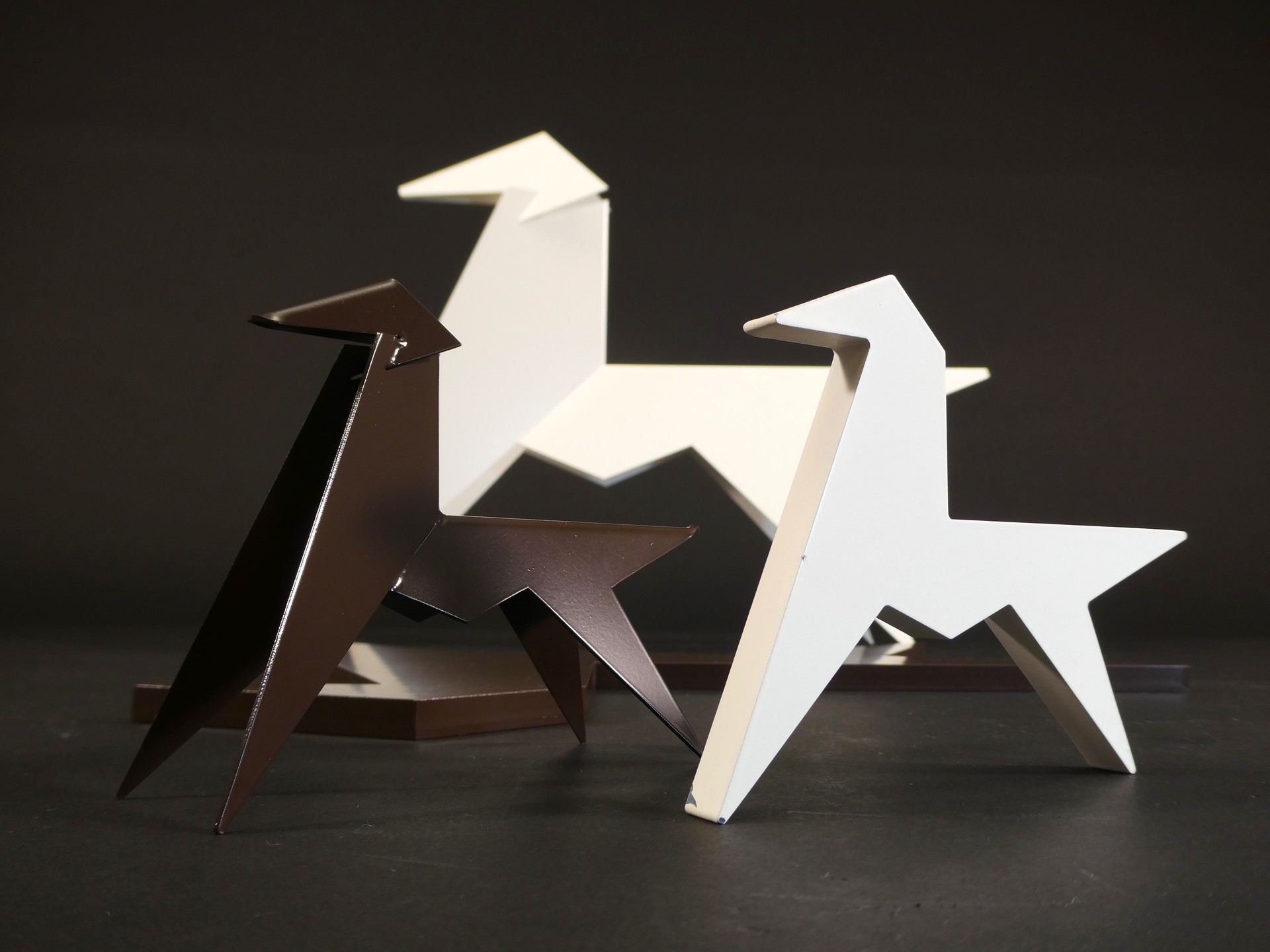

来年の干支・馬をイメージしたオブジェ。金属板を折り曲げることで厚みを出し、自立するように作成しました。CADの縮尺機能を使うことで、大きさのことなる2種類のサイズを作成、親馬・仔馬を表現しました。
金属の板で、折り紙をどれだけ表現できるのか。金属板の場合、厚みが曲げに影響していくため、折り紙で作るものと同じ構造にすることはできません。どの部分を活かし、どの部分を割愛し、金属板の特徴を加味させるのか。
3D-CADを使ってプロダクトを作成することで、2次元の視点では捉えきれない接合部分を簡潔に作成することが出来ました。遮断面での接合は、3D-CADの能力を発揮できるポイントです。

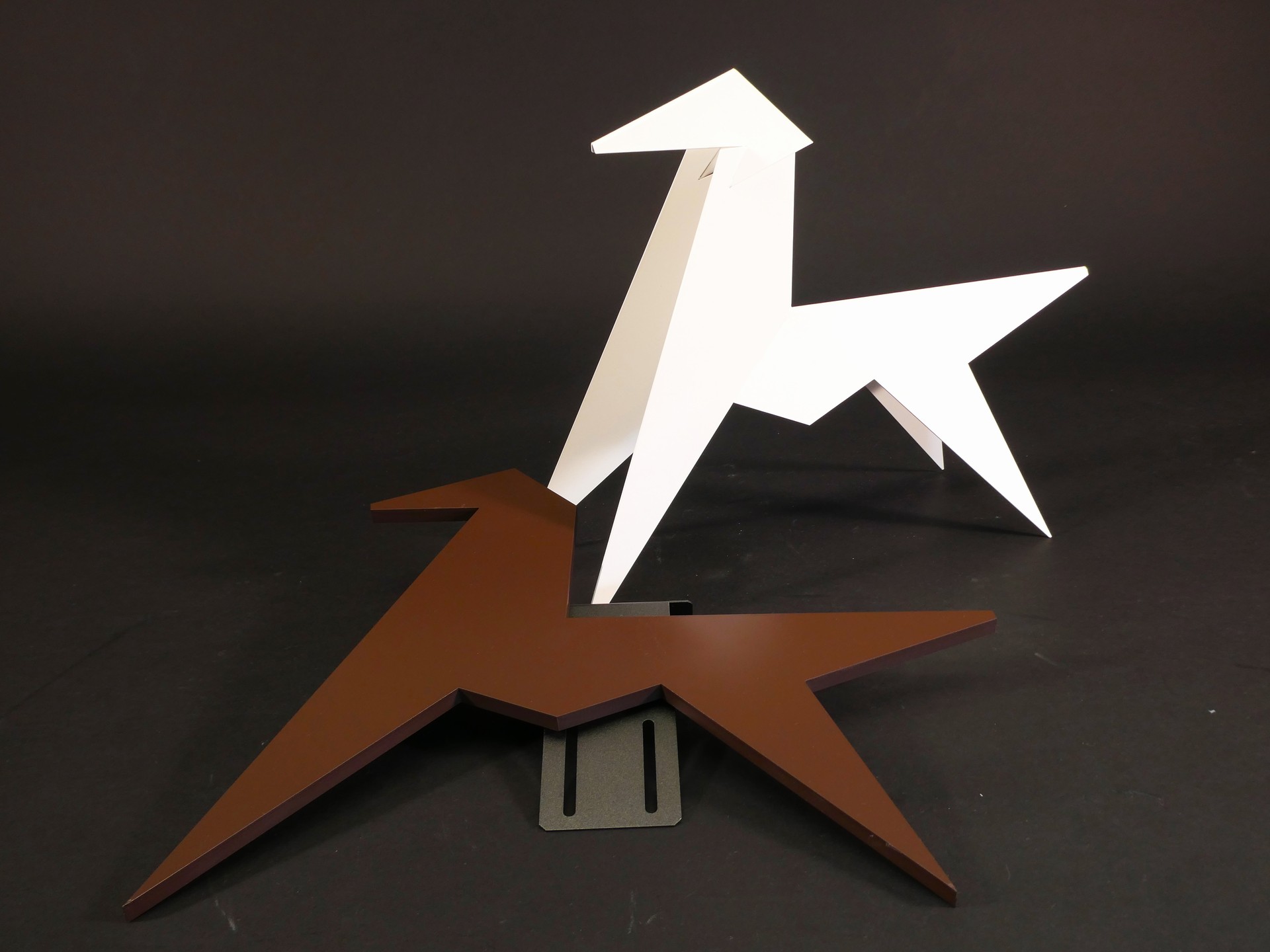

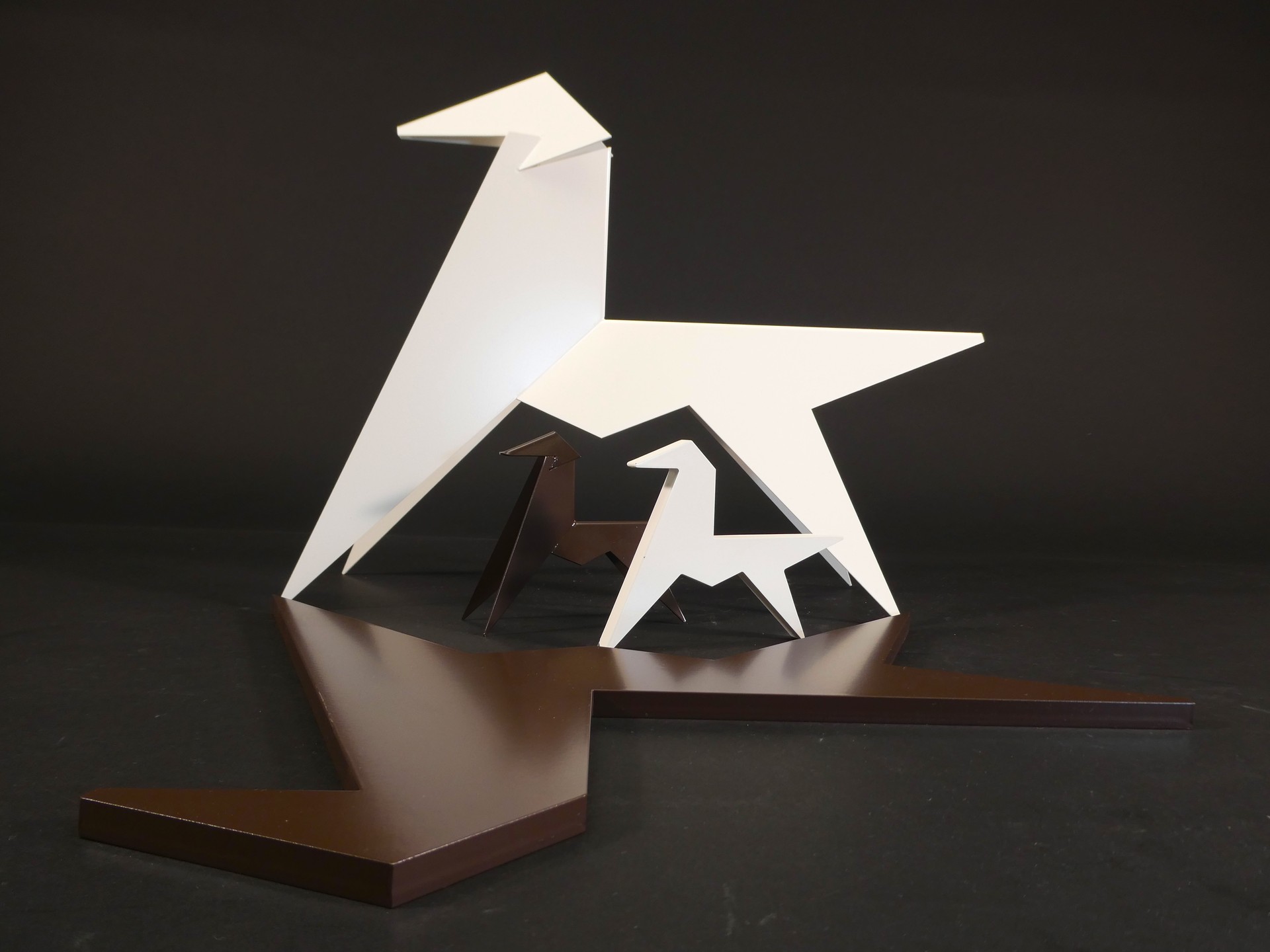

SS9.0の厚板を影に見立てています。
