第38回優秀板金製品技能フェア
造形品の部 全37作品
造形428

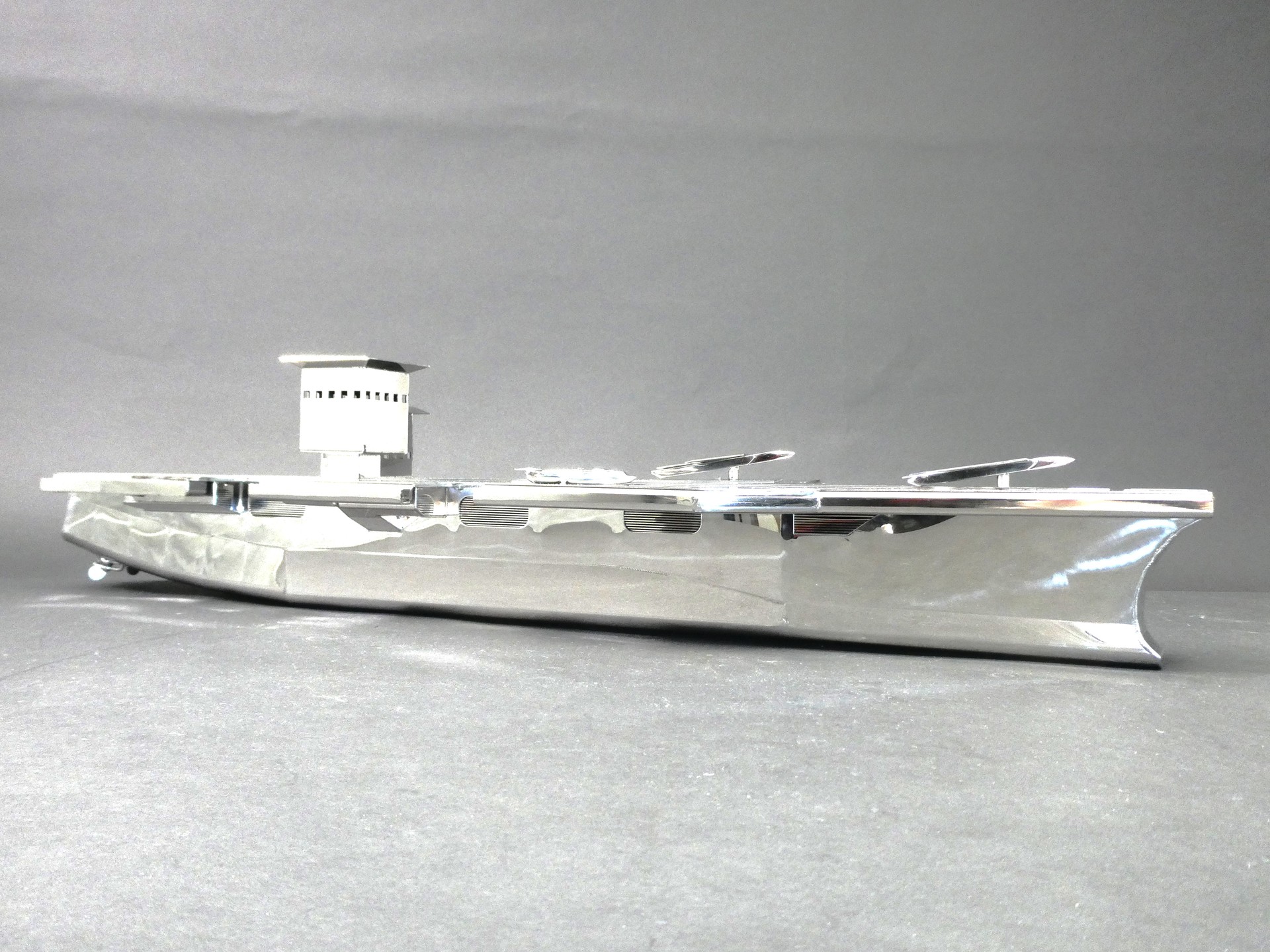

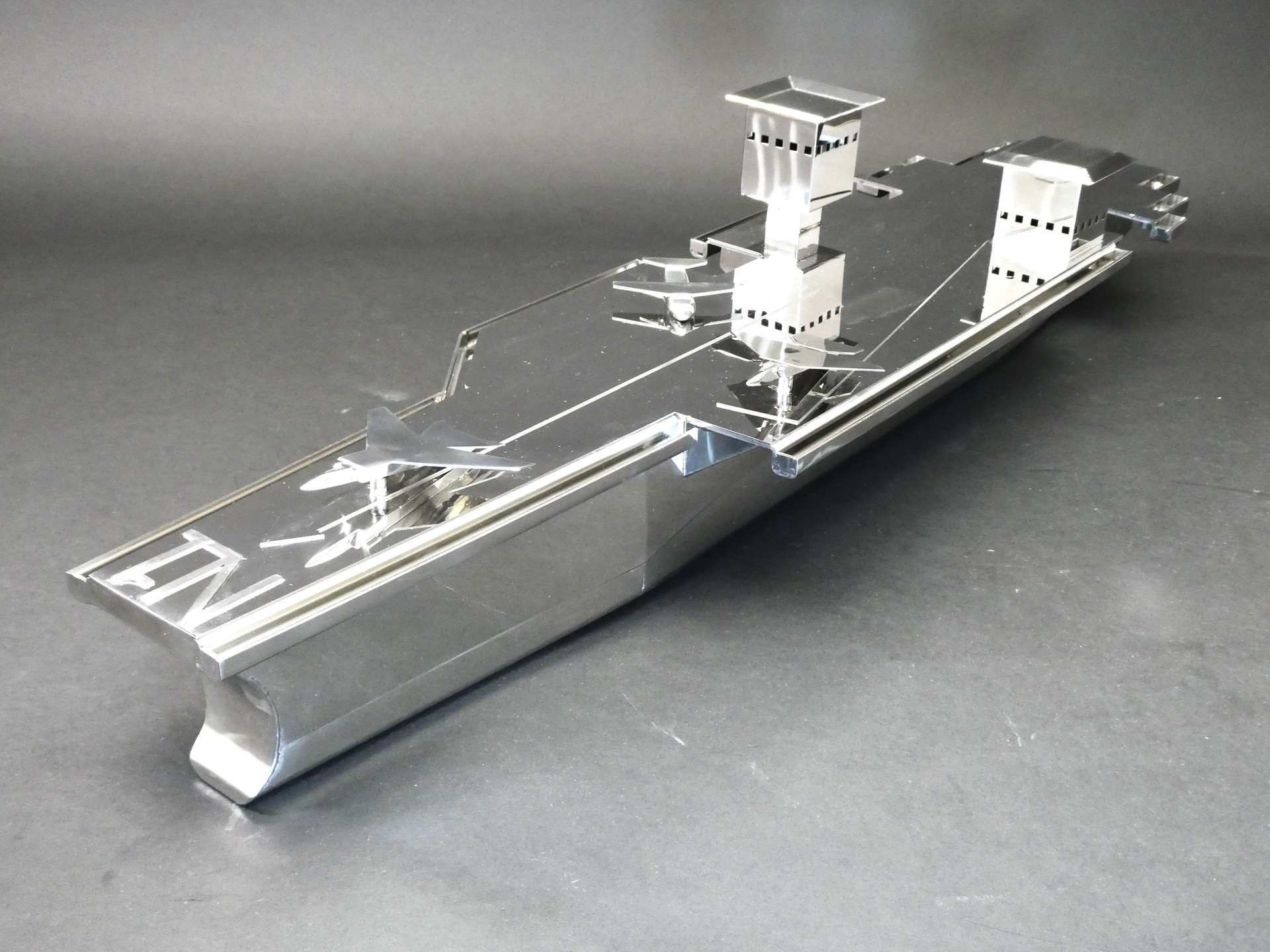

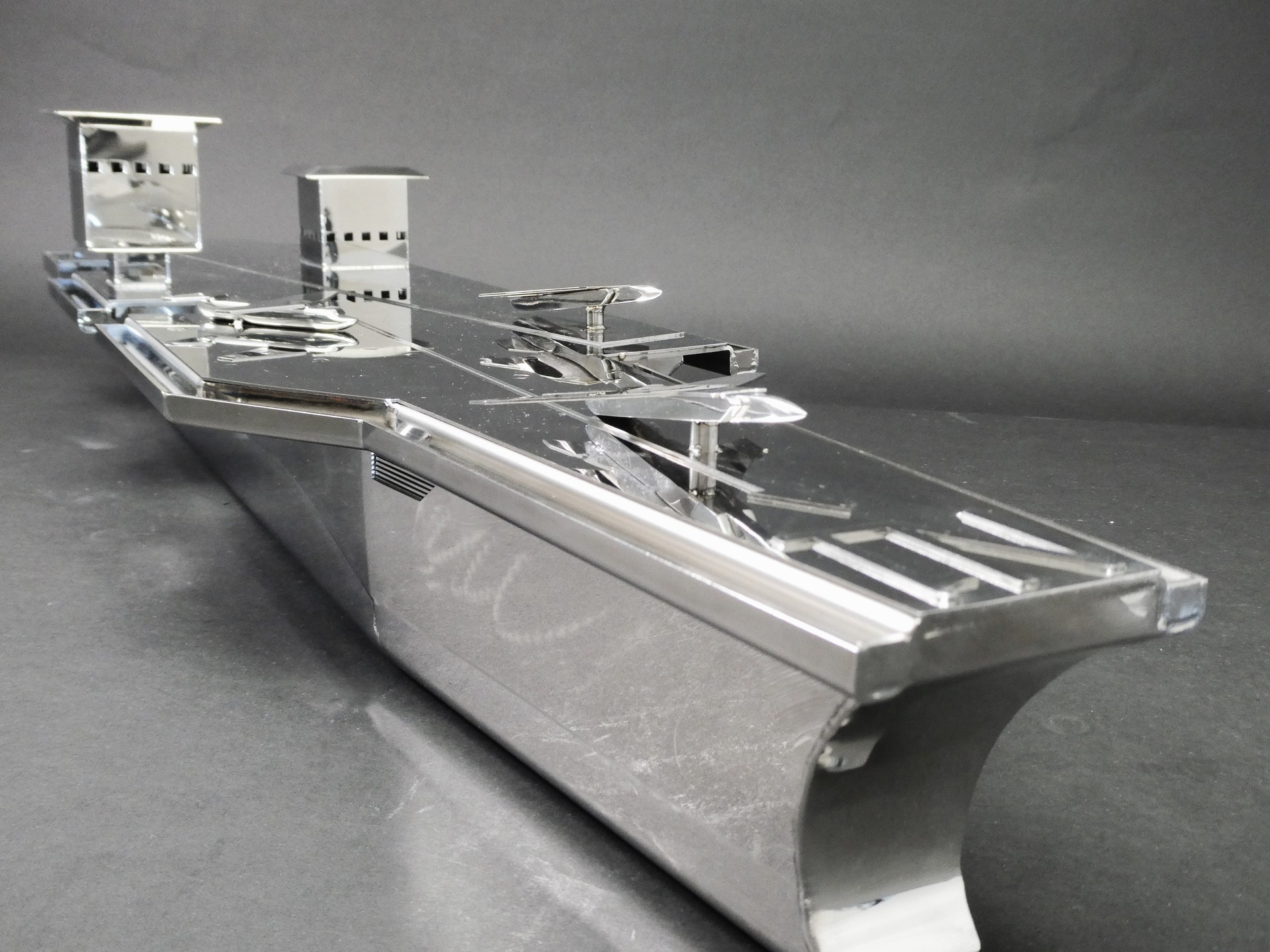

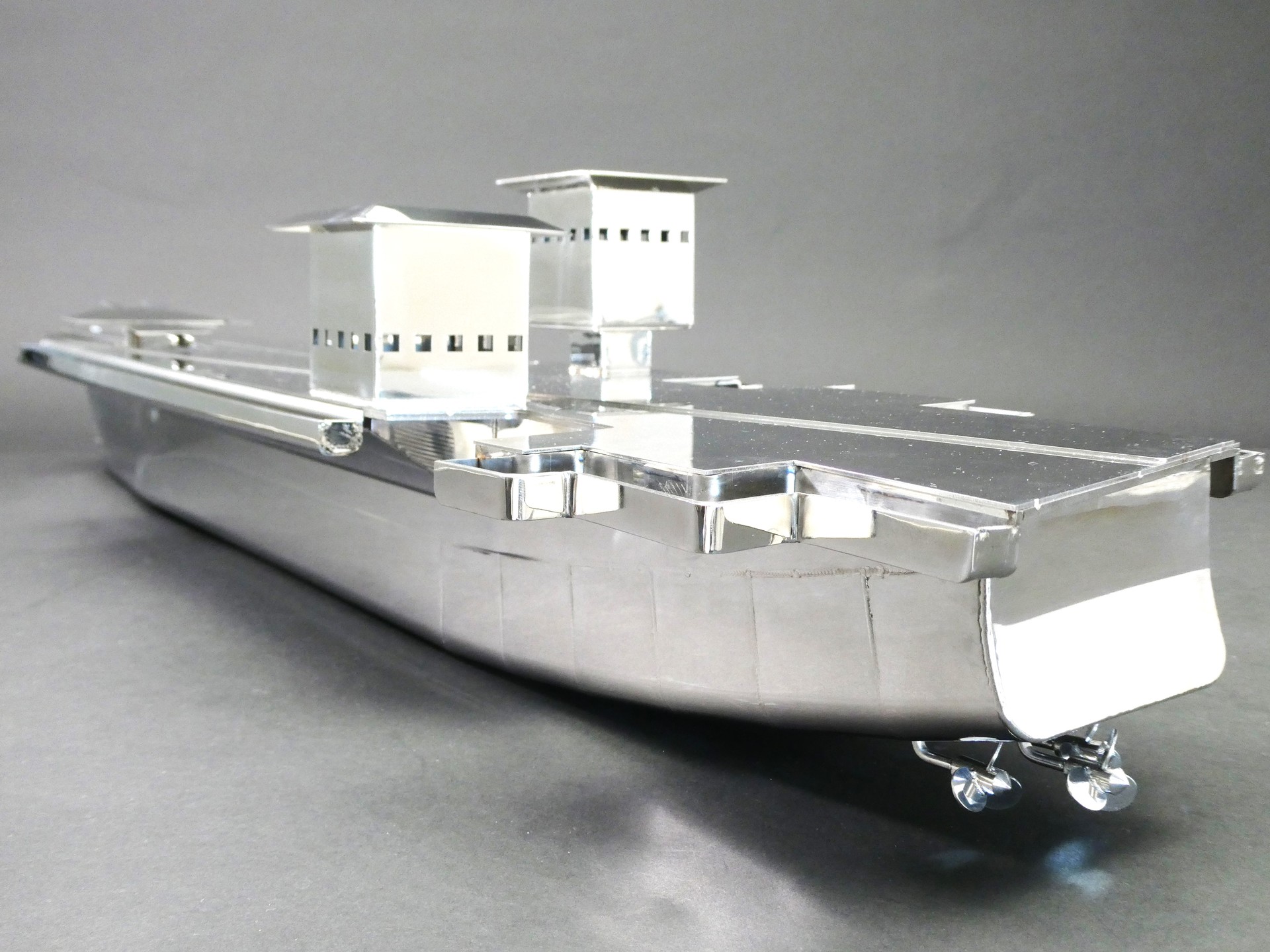

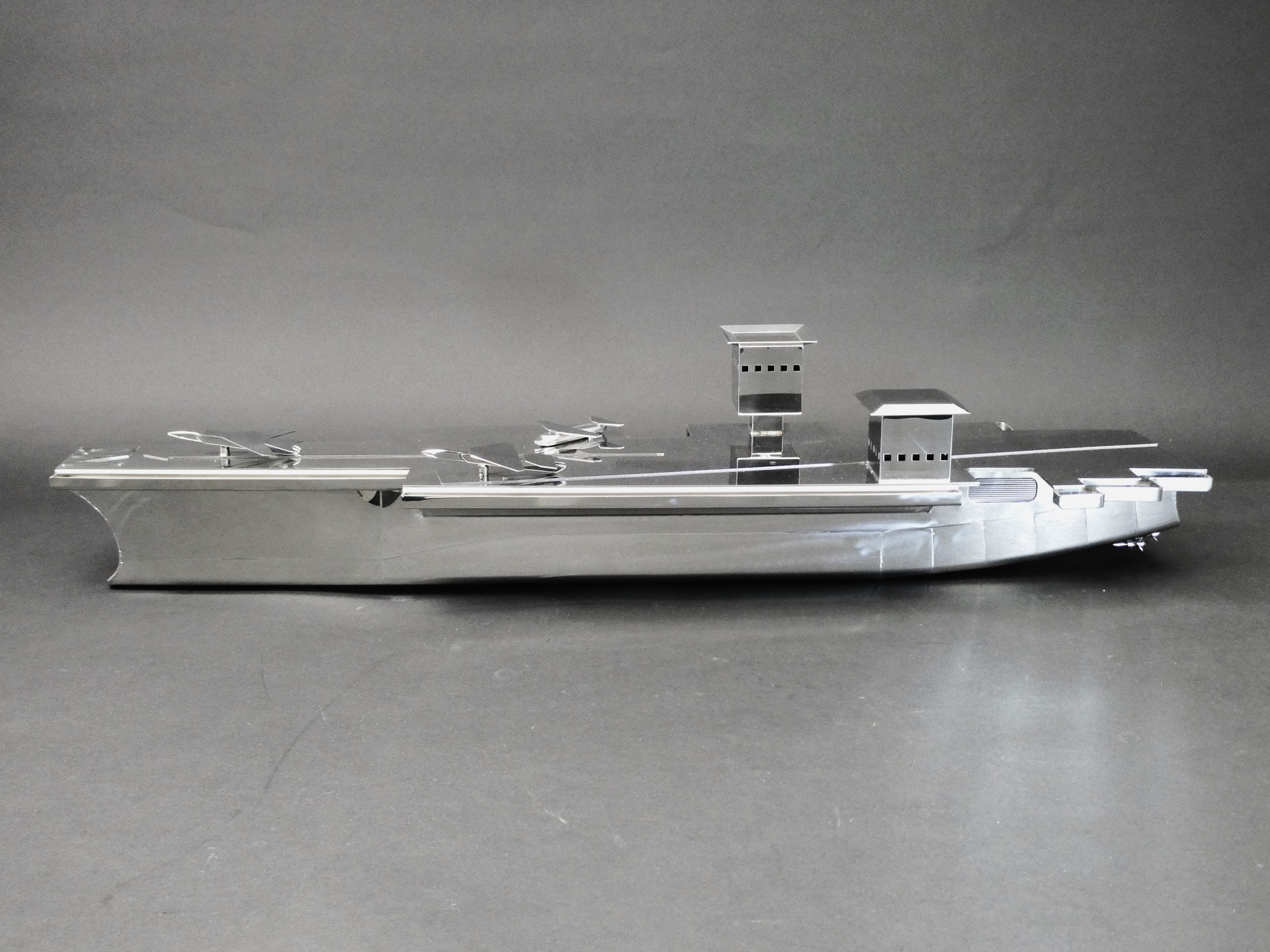

戦艦
-
・サイズ: W210 × D840 × H175 mm
-
・精度: ± 0.5 mm
・プログラム時間: 2015 分
-
・加工時間: 800 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 / 2.0 mm
-
・作品種類: オリジナル品
加工工程
プログラム
シャーリング加工
レーザ加工
パンチング加工
曲げ
溶接
スポット溶接
表面仕上げ
アピールポイント
滑走路や飛行機を加工する際にキズや歪みを出さないように慎重に作業しました。
また、溶接ロボットにて溶接した際にロボット可動範囲を超えてしまい、手溶接によりロボット溶接と同等の溶接を行なった点に苦労しました。
実際に溶接する際には、寸法が合わず曲げ寸法を現物に合わせて補正を何度も行いました。
スポット痕をコンクリートにある滑り止めのように見せるために、規則性を持たせてスポット溶接しました。
