第38回優秀板金製品技能フェア

組立品の部 全55作品

360°から作品を見る

組立269

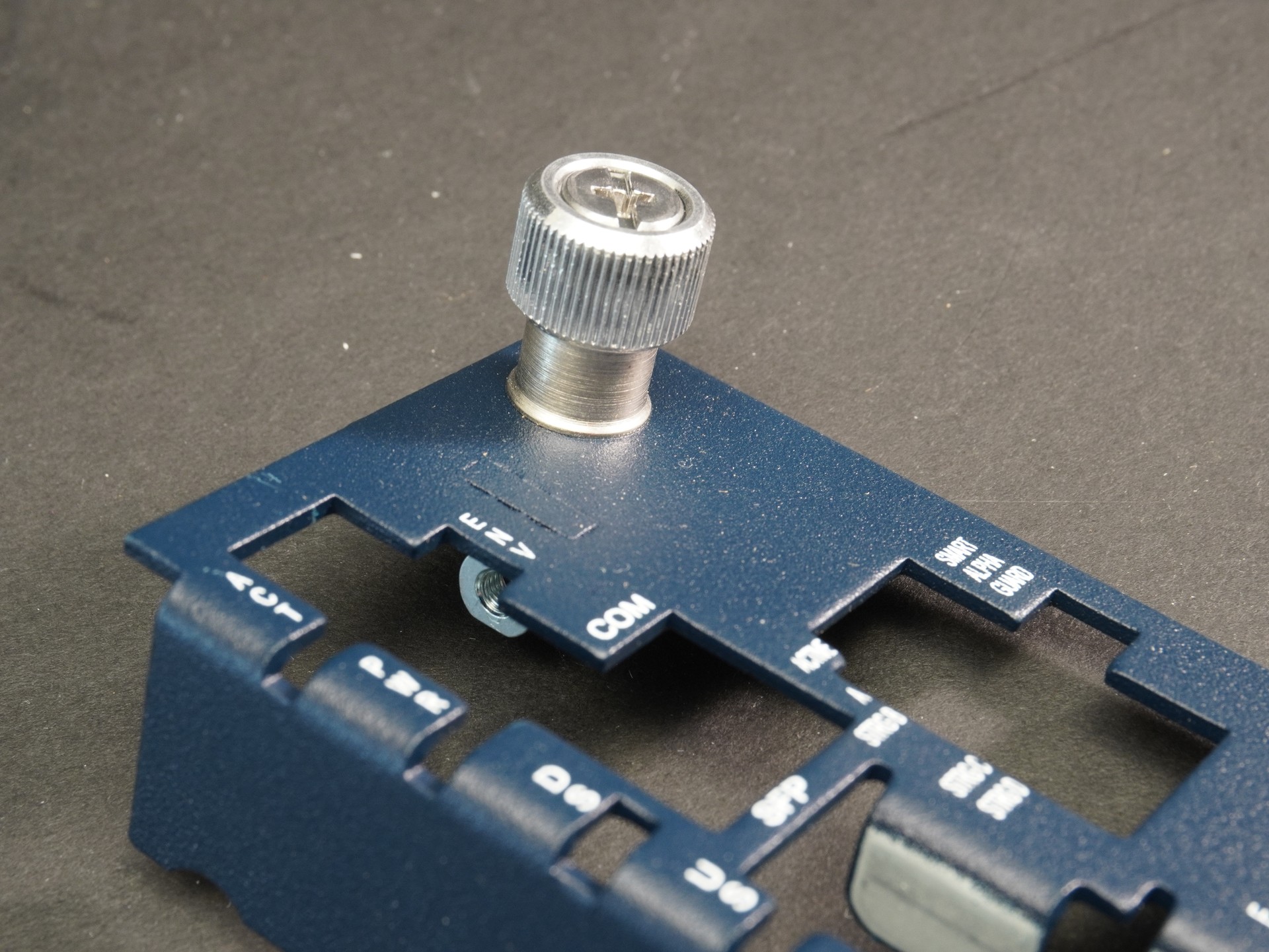

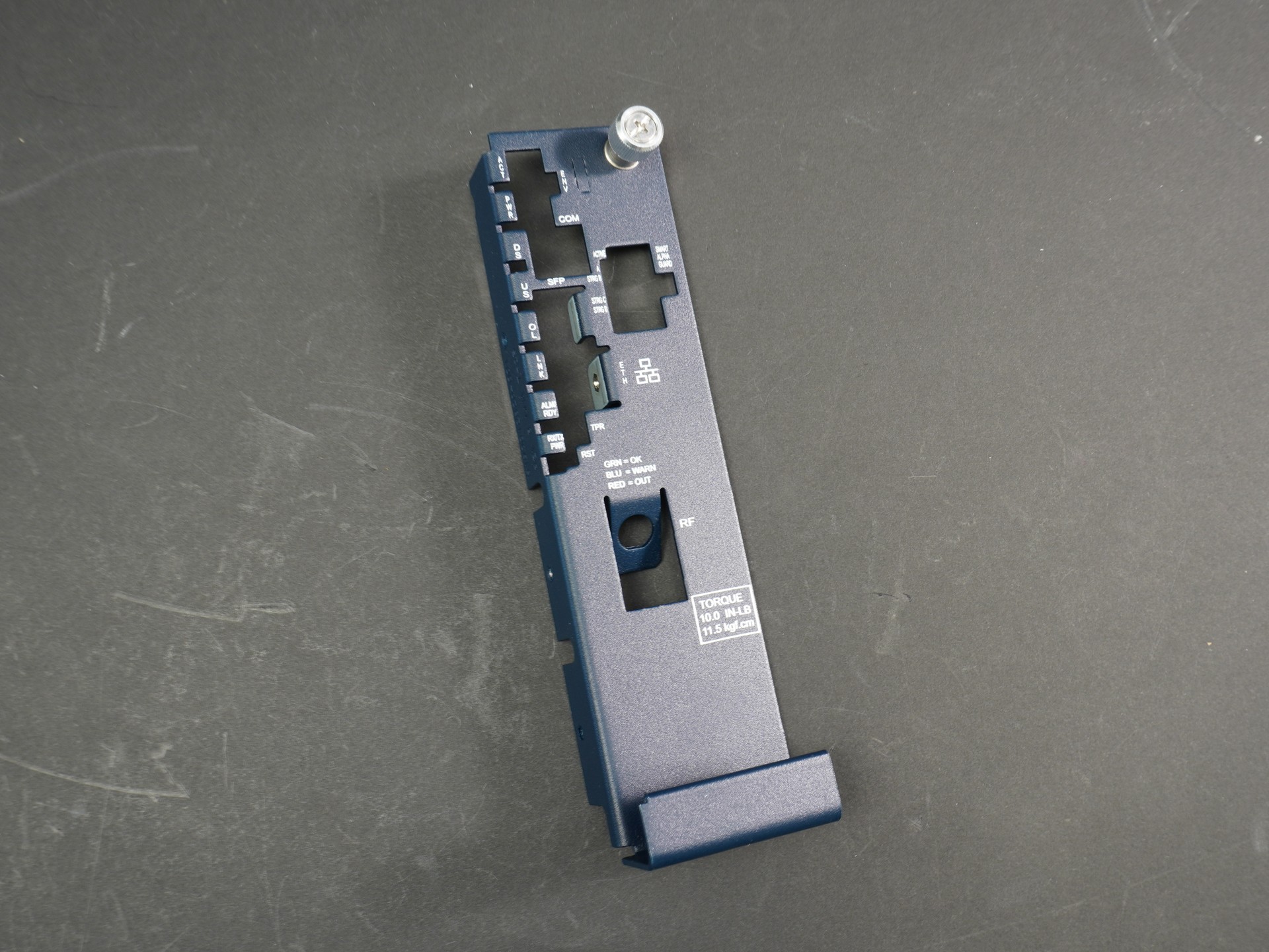

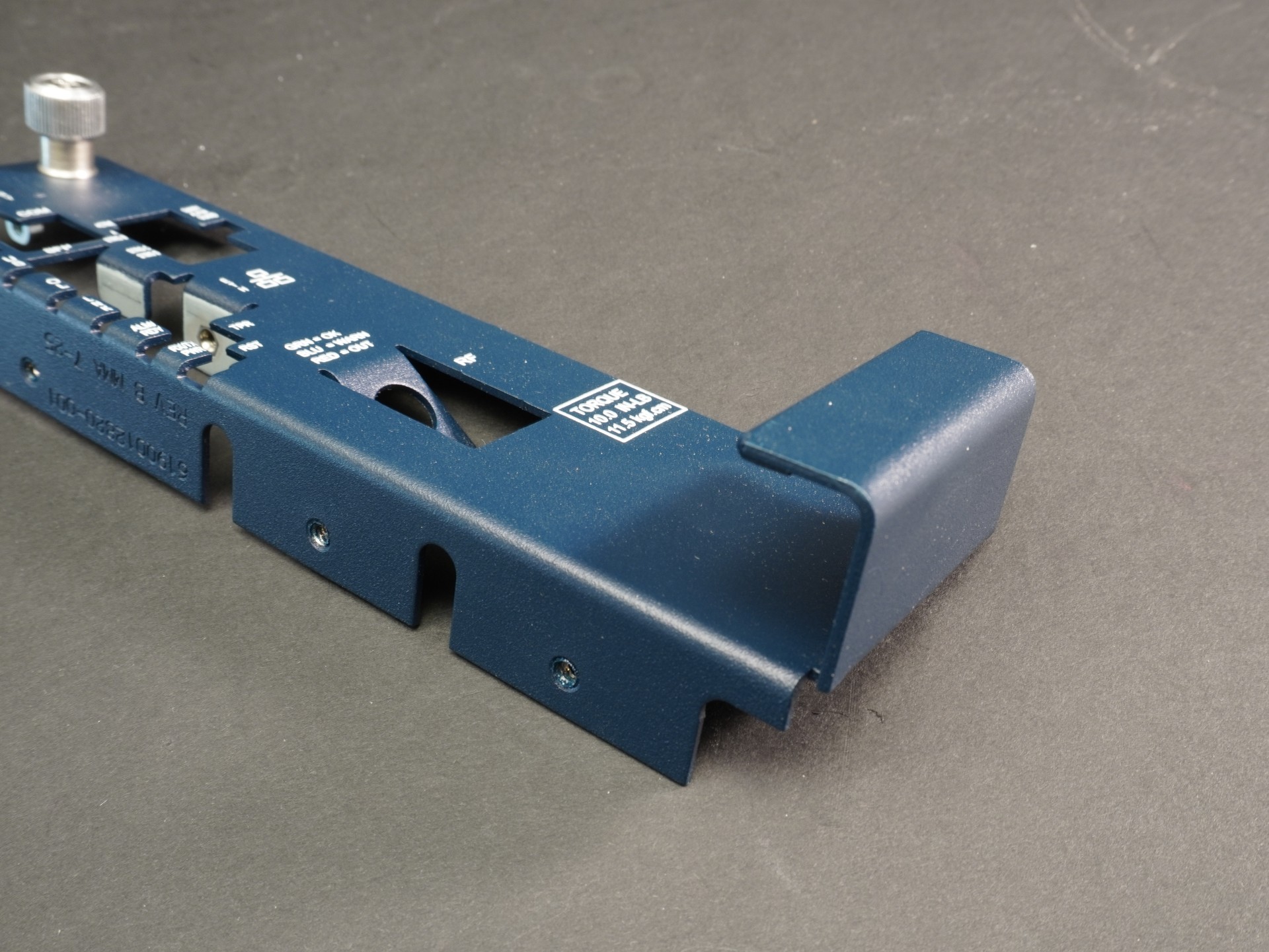

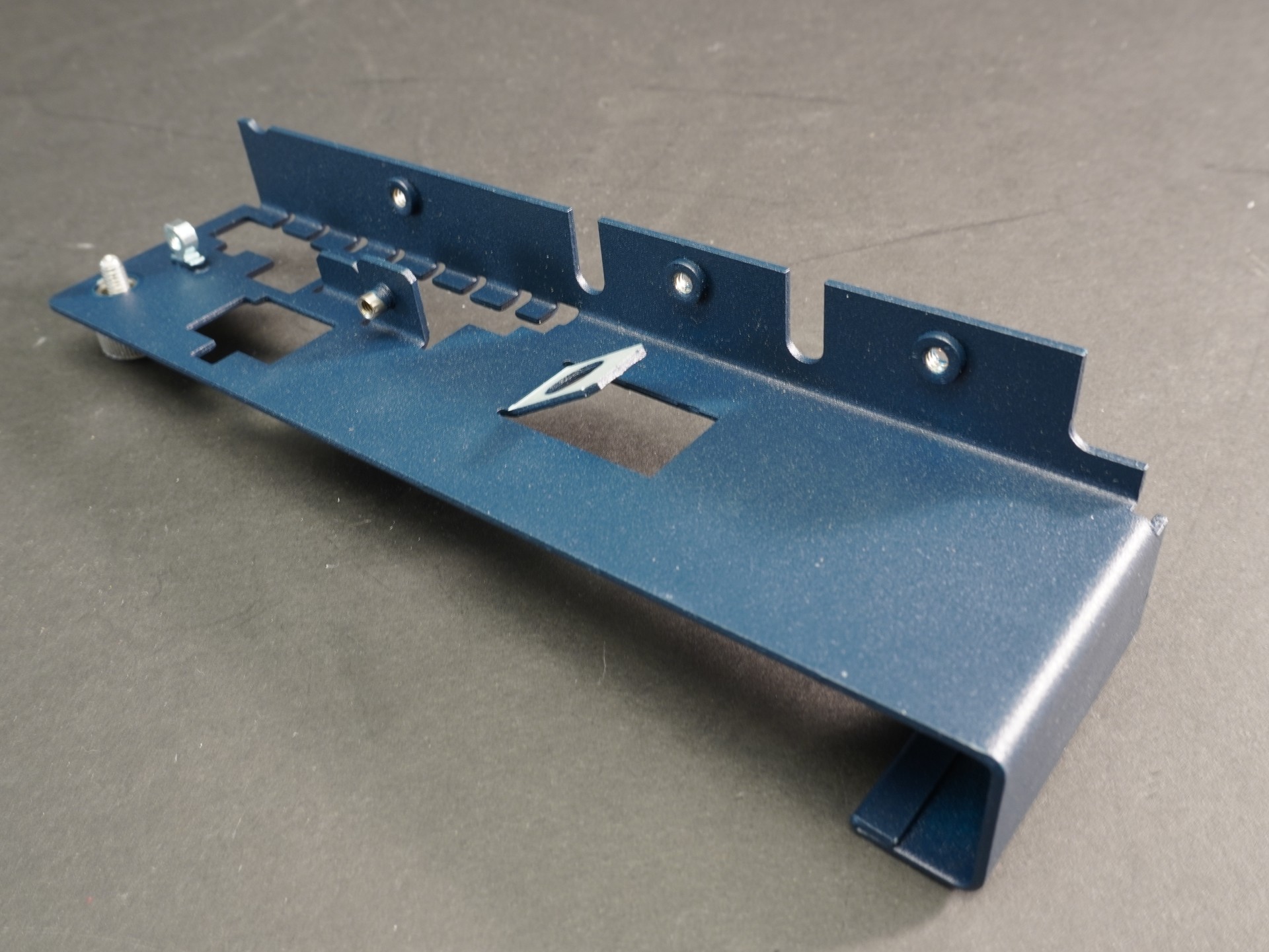

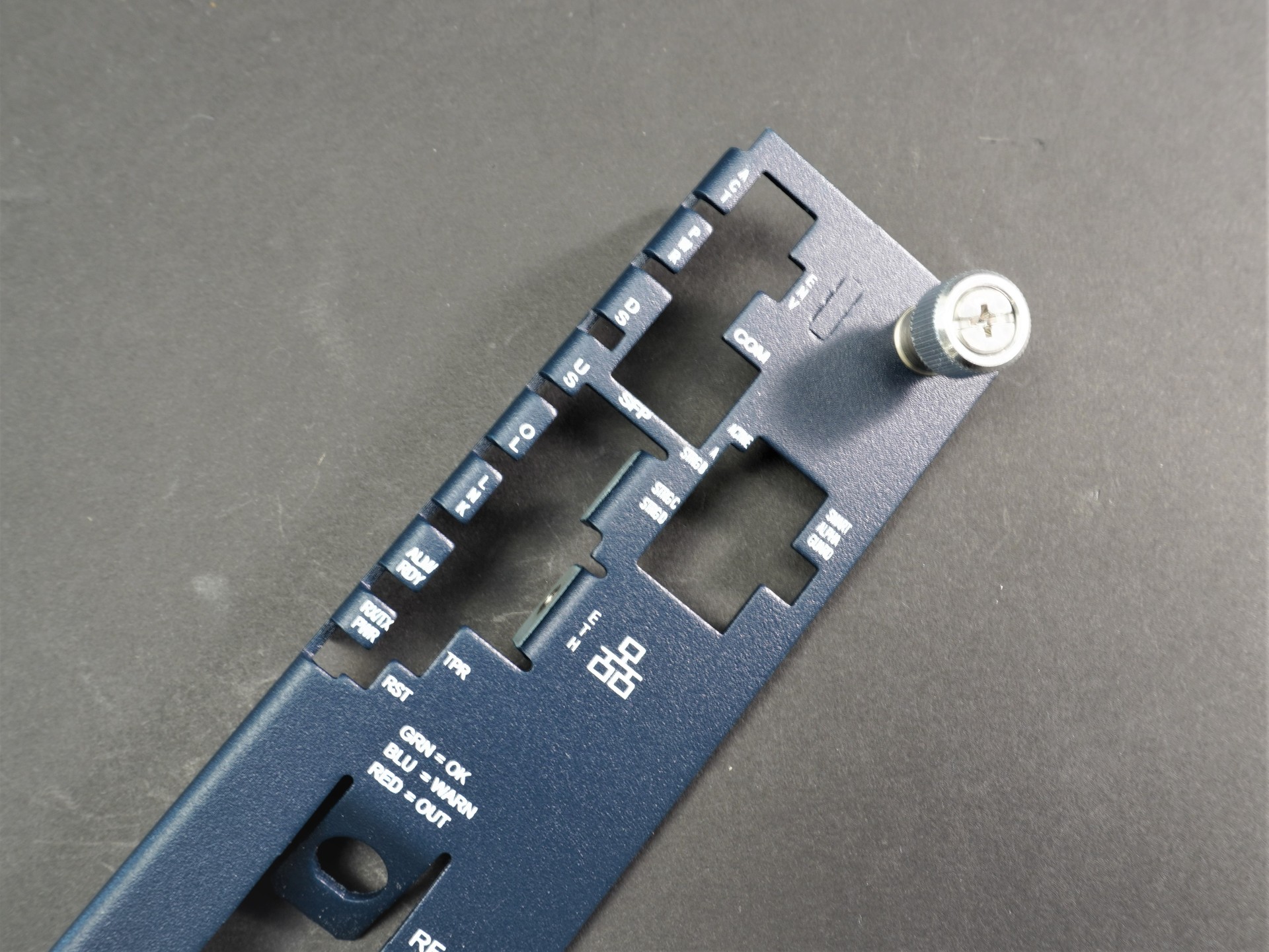

アルファ・フロントパネル

  • ・サイズ: W50 × D190 × H43 mm

  • ・精度: ± .25 mm

  • ・プログラム時間: 59 分

  • ・加工時間: 2.58 分／個

  • ・加工数量: 10000 個

  • ・材質: 軟鋼（SECC）

  • ・板厚: 1.5 mm

  • ・作品種類: 量産品

加工工程

  • CAD/CAM

  • プログラム

  • パンチレーザ加工

  • 曲げ

  • 塗装

  • 表面仕上げ

  • 組立

アピールポイント

BENDING PROCESS IMPROVEMENT
Current Process: HD8025NT cycle time approx 2.5 min
Proposed Process: EGB1303ARSe cycle time 1.37min
Improvement: 1.3 min
