組立255

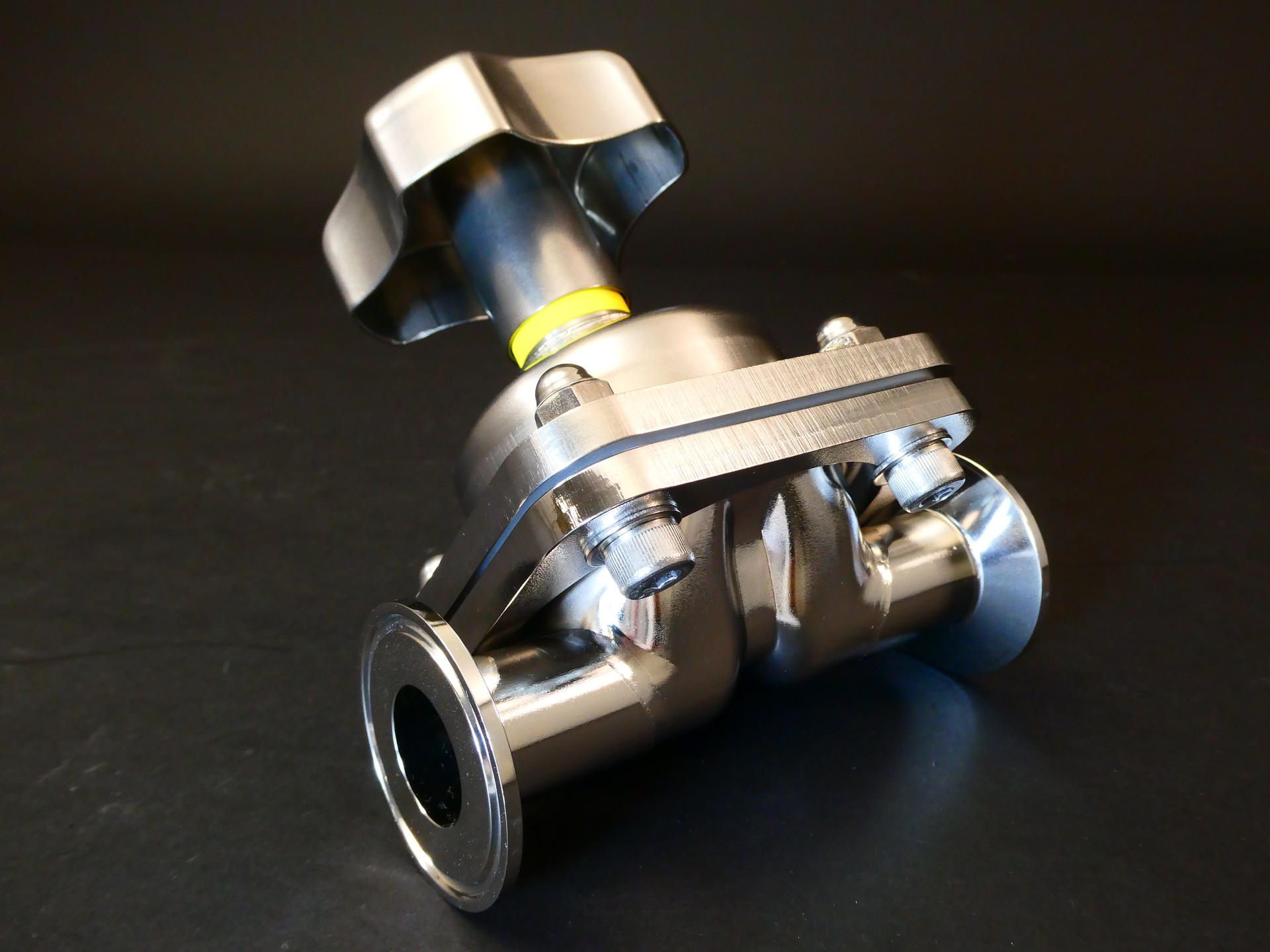

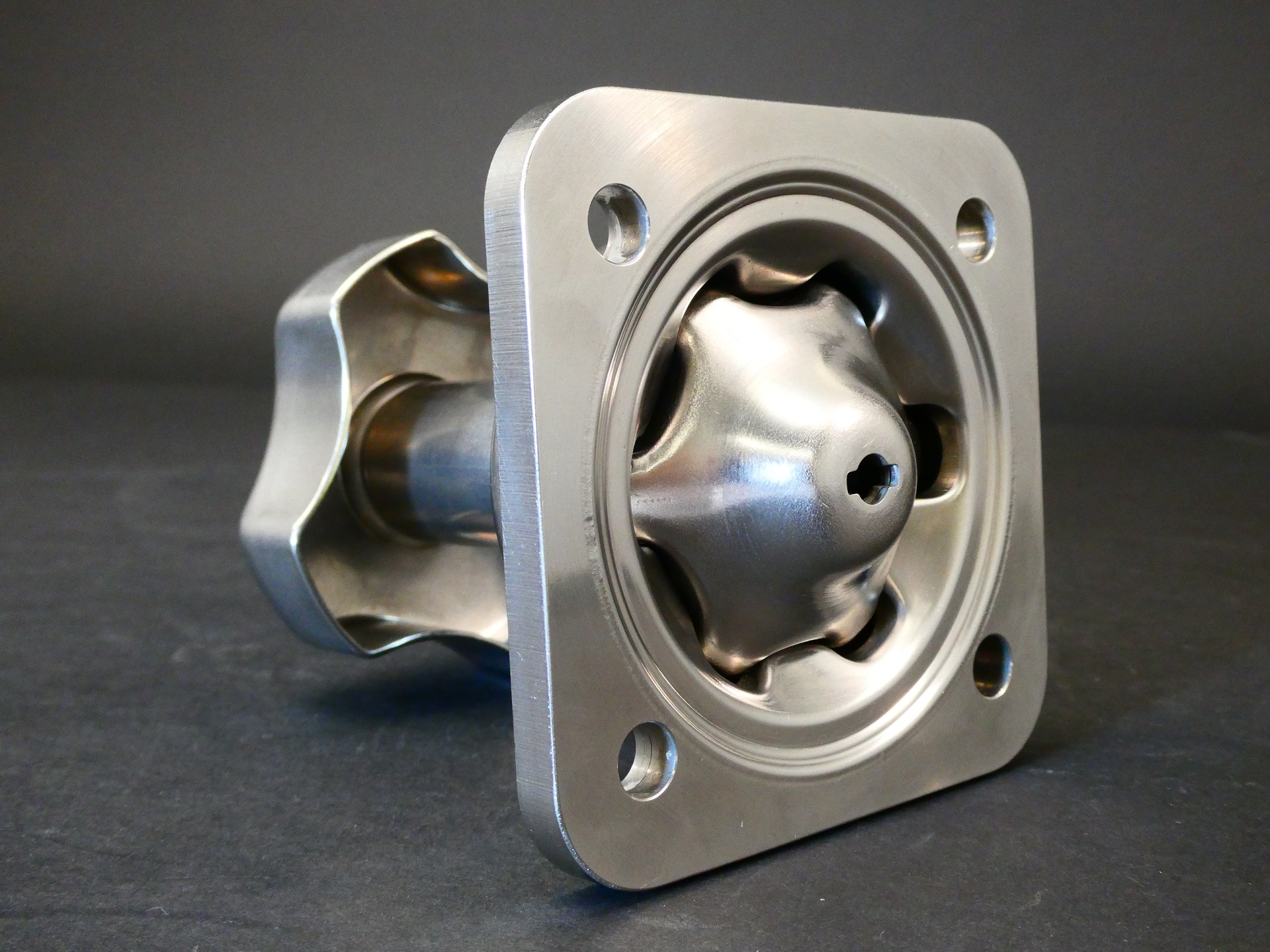

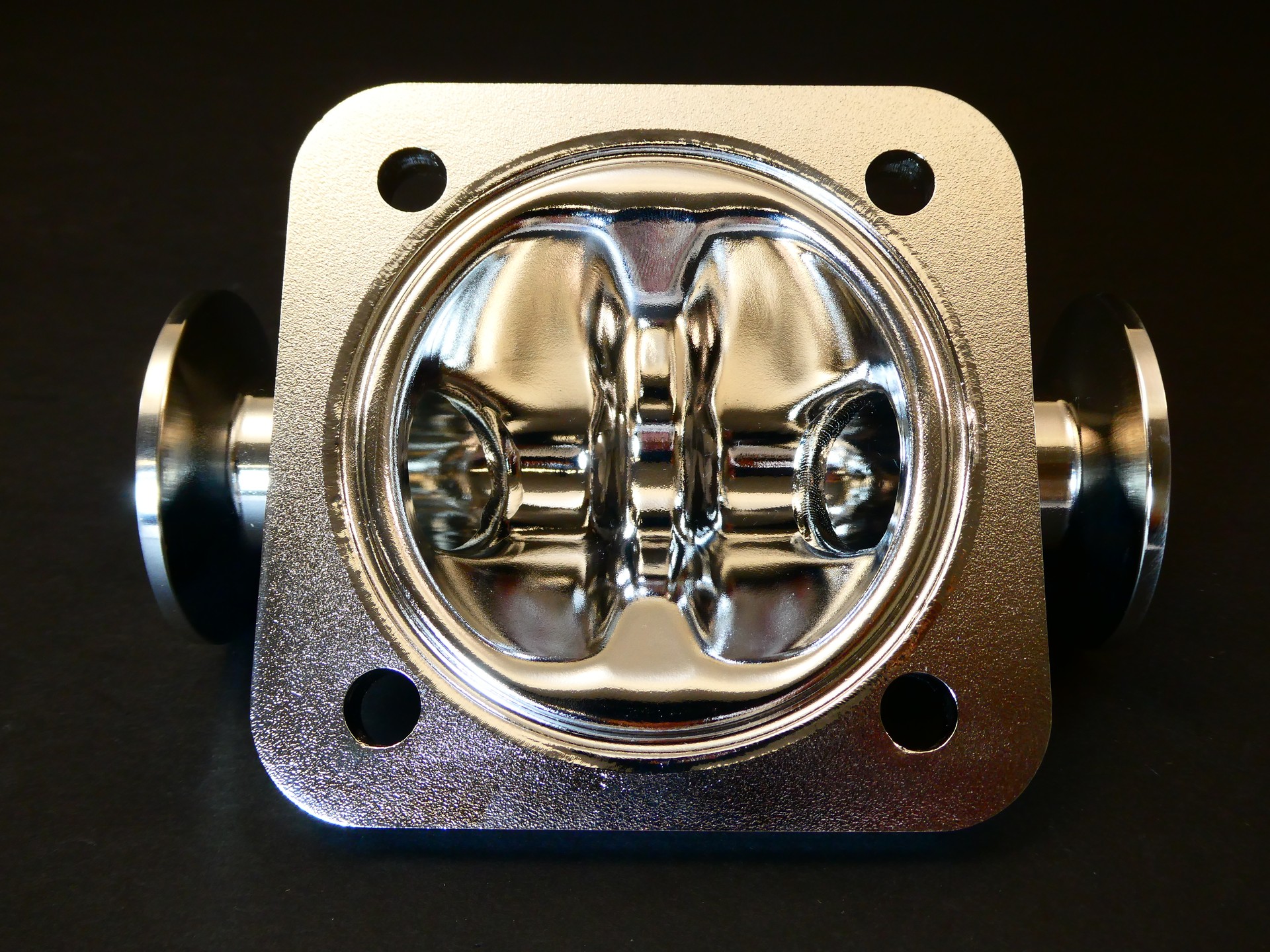

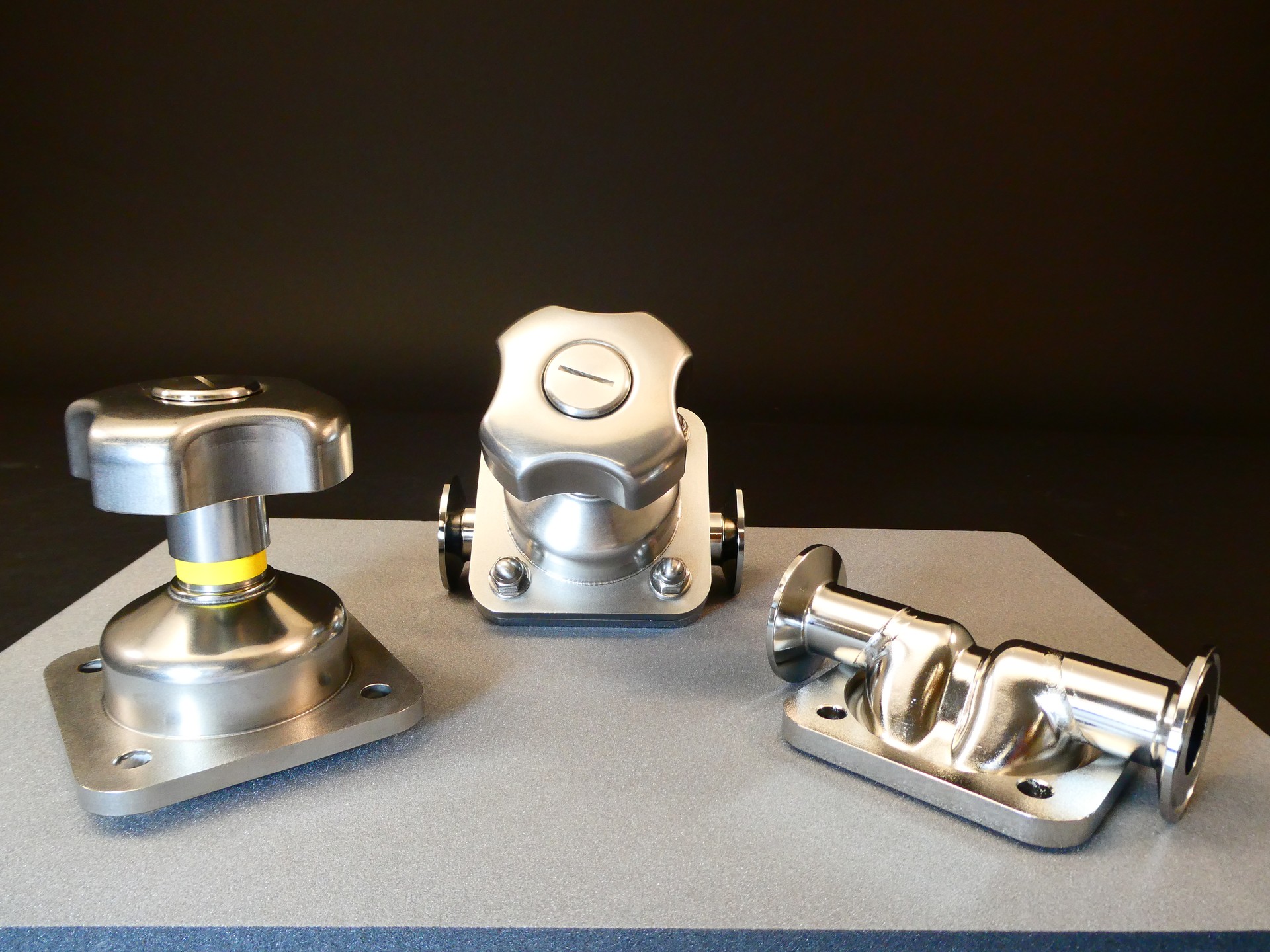

ステンレスプレスバルブ
-
・サイズ: W130 × D95 × H150 mm
-
・精度: ± 0.05 mm
・プログラム時間: 5 分
-
・加工時間: 15 分／個
・加工数量: 1000 個
-
・材質: SUS316L
-
・板厚: 2.0 mm
-
・作品種類: 量産品
加工工程
レーザ加工
絞り加工
レーザカット
レーザ溶接
表面仕上げ
組立
アピールポイント
従来、鋳物もしくは切削品であったバルブ製品を板材からのプレス深絞り工法に切り替えることにより、「軽量化・コストダウン・高性能化」を実現した製品です。
溶接部は全てロボットによる加工を行っております。
板材をプレス加工することにより、加工後の表面粗さがきれいな為、従来必須のバフ研磨工程が不要になったことも特徴です。
用途は主に食品、製薬、ケミカル、化粧品などの工場ラインで使用されています。
