第38回優秀板金製品技能フェア

組立品の部 全75作品

360°から作品を見る

組立254

メタリック・シナプス

  • ・サイズ: W500 × D500 × H500 mm

  • ・精度: ± 0.01 mm

  • ・プログラム時間: 300 分

  • ・加工時間: 300 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS430）

  • ・板厚: 1.0 mm

  • ・作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • プログラム

  • レーザ加工

  • 表面仕上げ

  • 組立

アピールポイント

板金会社と幾何学の専門家が協働し、新たな技術的・造形的発展を目指して制作しました。

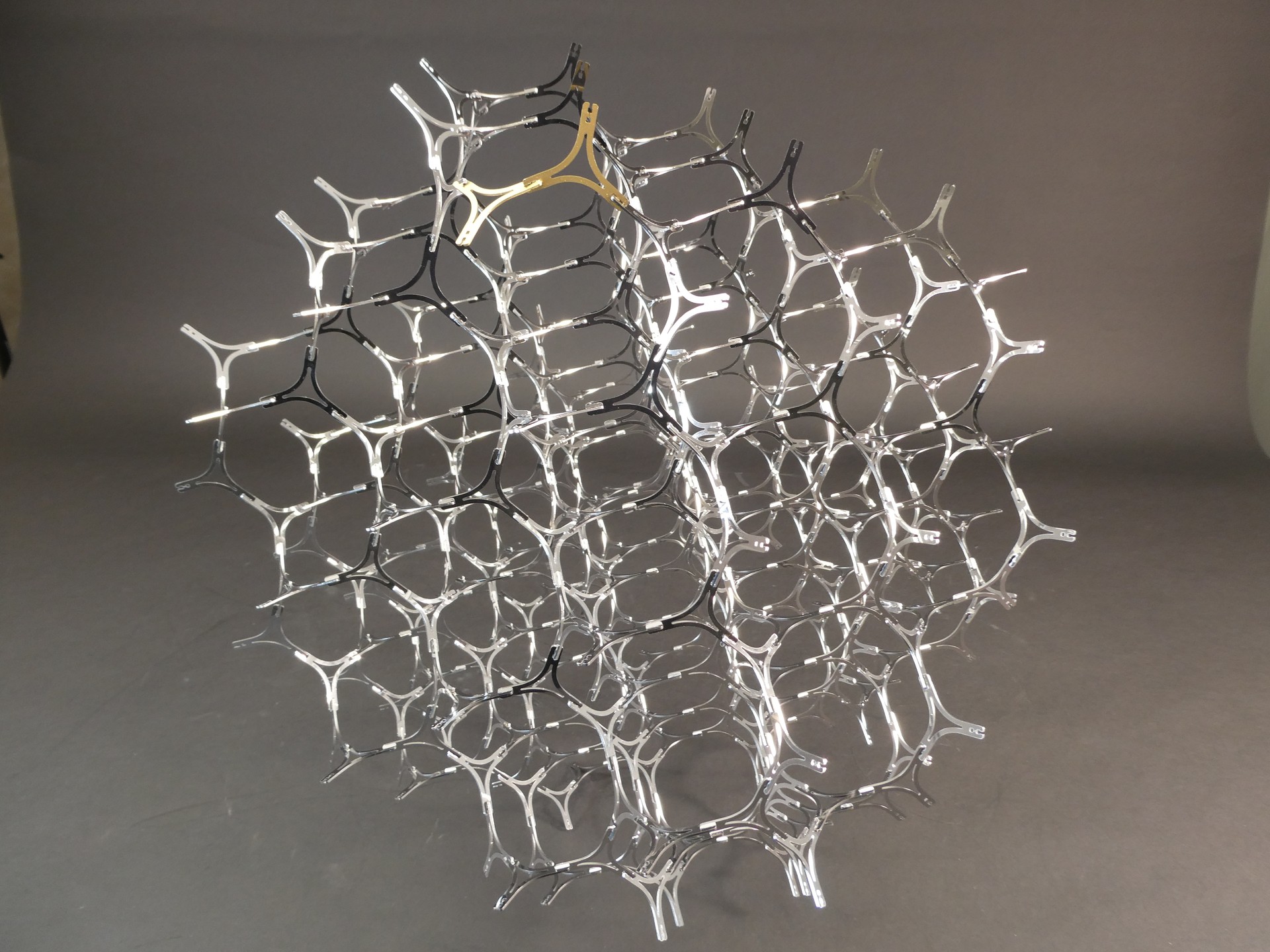

シナプスのような立体構造は K4 格子を模したもので、モルフォ蝶などに見られる構造色を生み出すジャイロイド曲面とも関係しています。

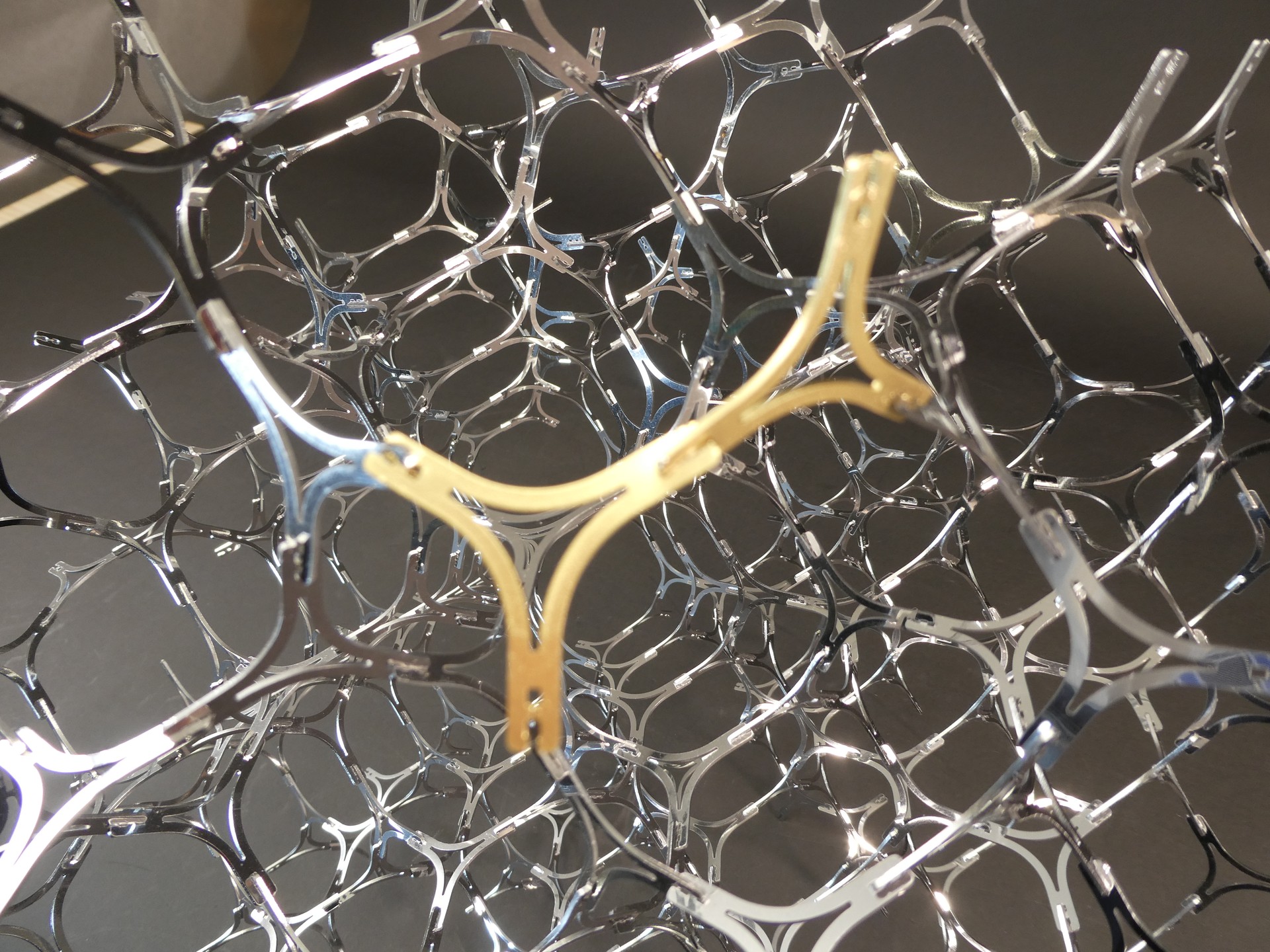

パーツは単一種類の三叉ユニットで、差し合わせた後に同一方向へ捻り、ArcCos(1/3) ≈ 70.529° の位置で固定する高度な組立手法を採用しています。
設計段階で切断順序や最小橋幅を最適化し、ファイバーレーザによりバリの発生を抑え、高い寸法再現性を実現しました。
これにより、熱歪みを防ぎ軽量かつ高精度な立体が成立しています。
接続部は差し込み構造となっており、70.5°で確実に固定できるよう、切込み幅の遊びも最適化されています。

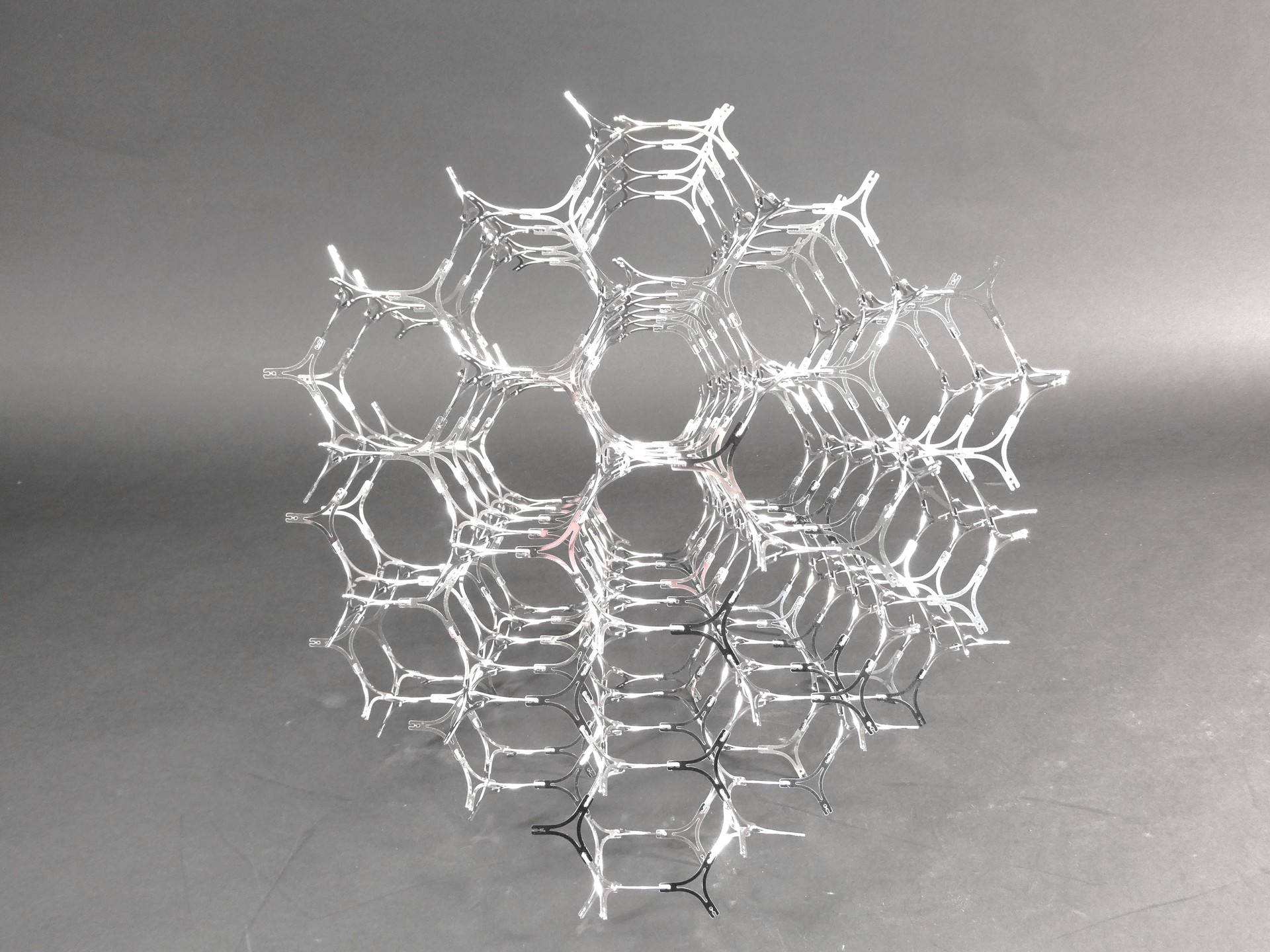

 適切な方向から眺めると、平行に進む複数の螺旋構造が現れます。（写真参照）
 360 度からモデルを自在に観察できるウェブアプリも作成しました。
スマホでも指で回転・ピンチ操作が可能です。精妙な幾何学構造をぜひお楽しみください。
本技能フェアの公式ページに置いてあります。
