第38回優秀板金製品技能フェア
組立品の部 全55作品
組立249

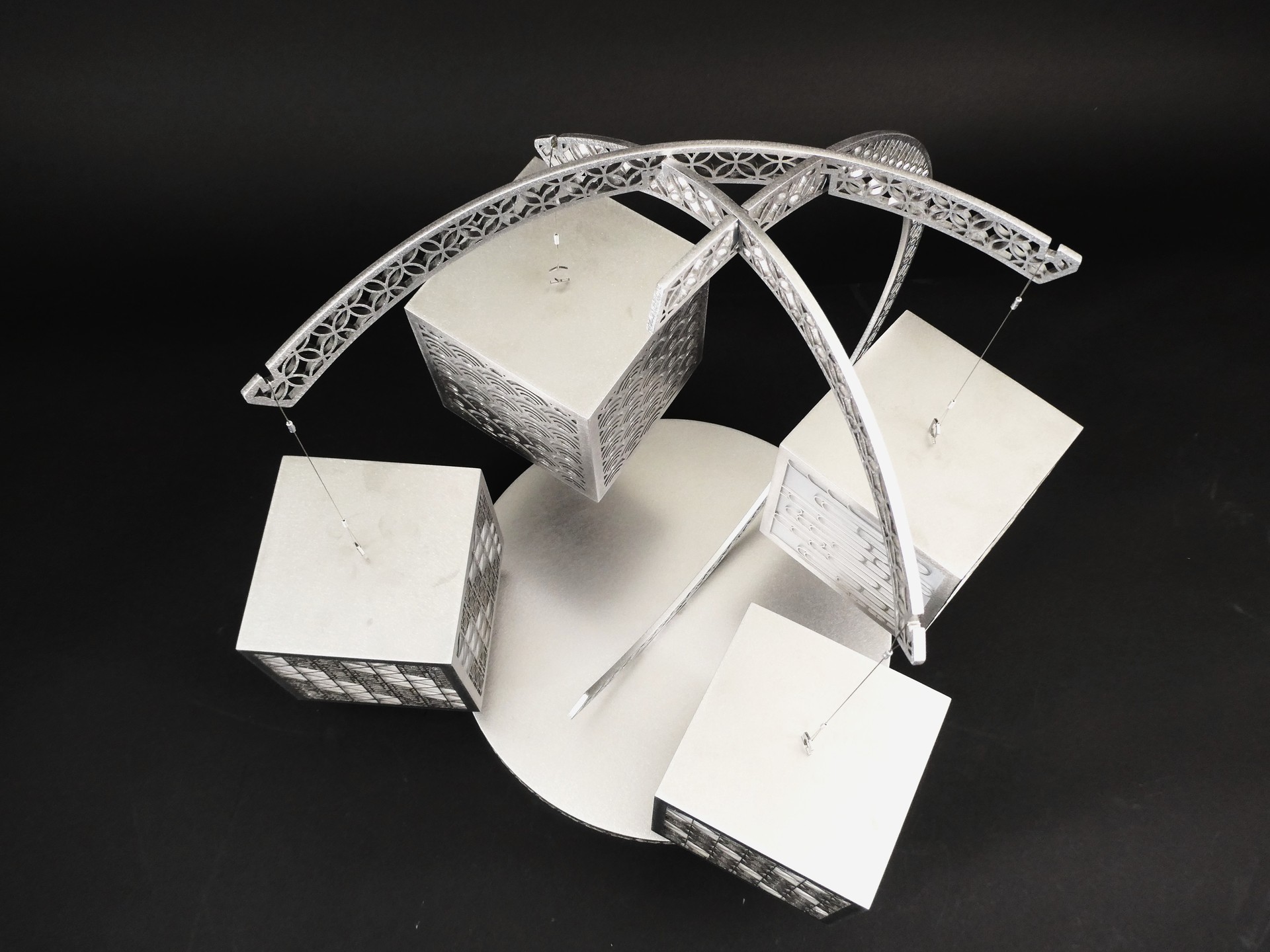

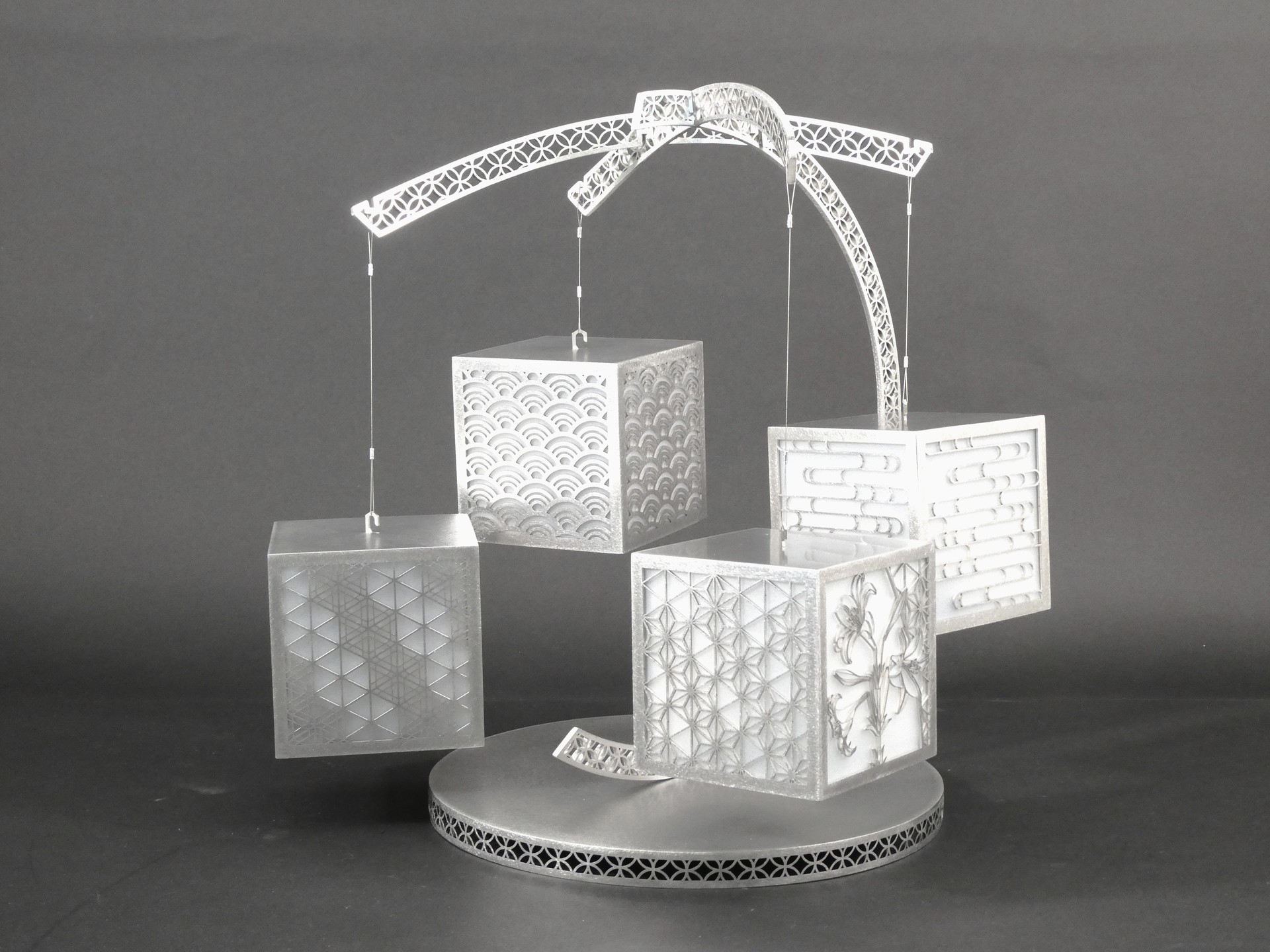

和模様行燈
-
・サイズ: W450 × D450 × H420 mm
-
・精度: ± 0.2 mm
・プログラム時間: 180 分
-
・加工時間: 600 分/個
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 0.3 /1.5 /2.0 /4.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
パンチレーザ加工
曲げ
溶接
組立
アピールポイント

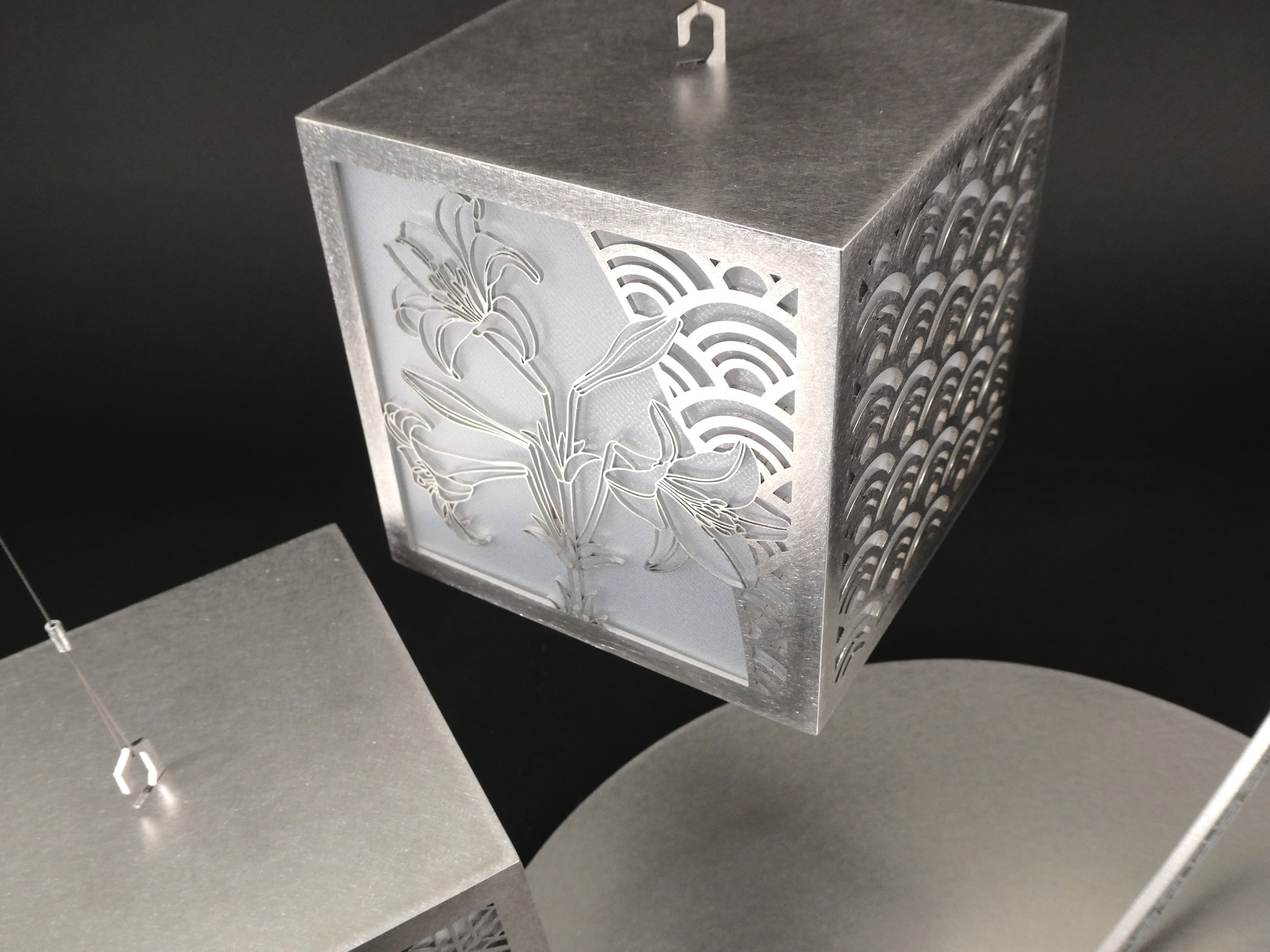

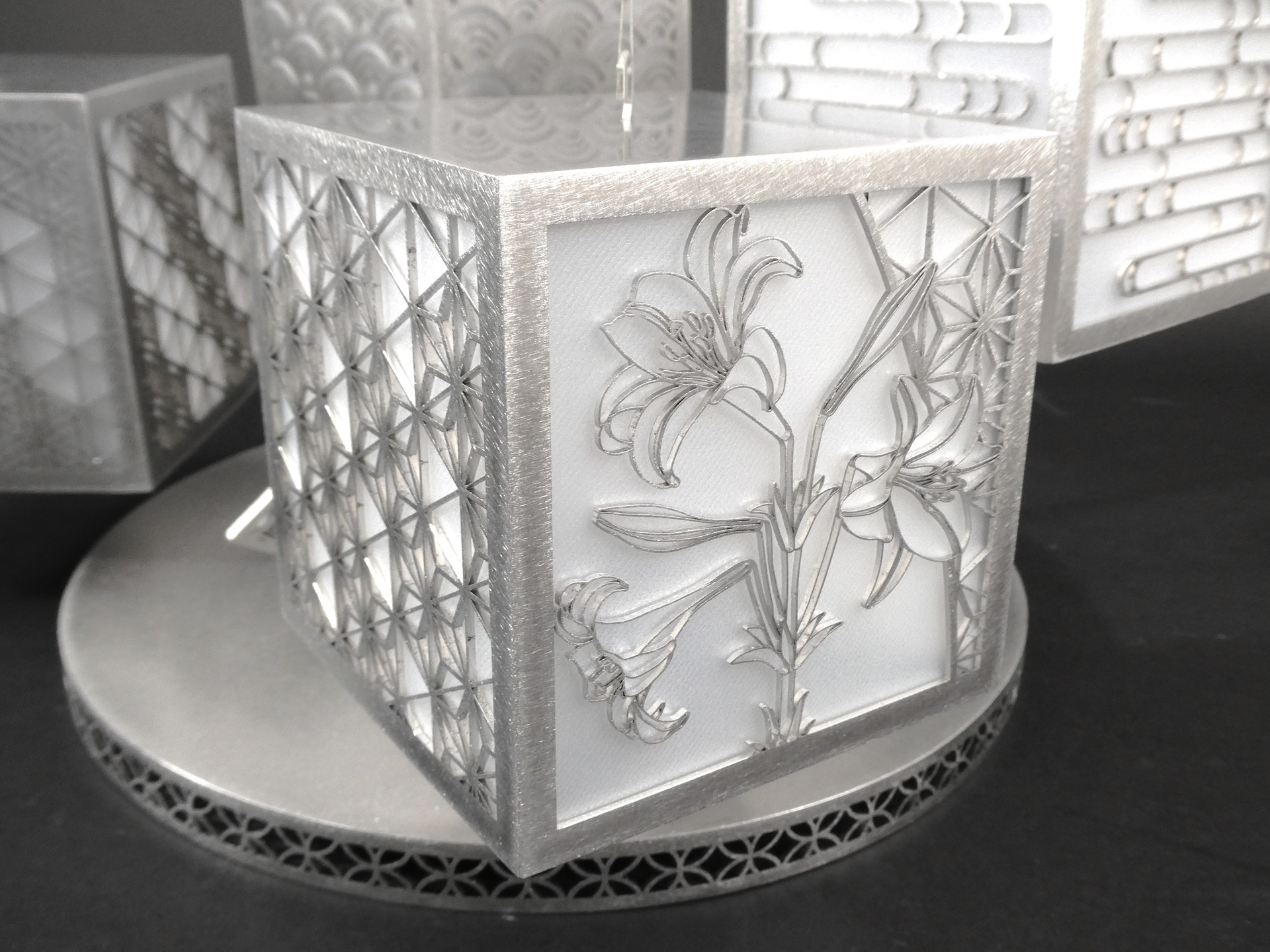

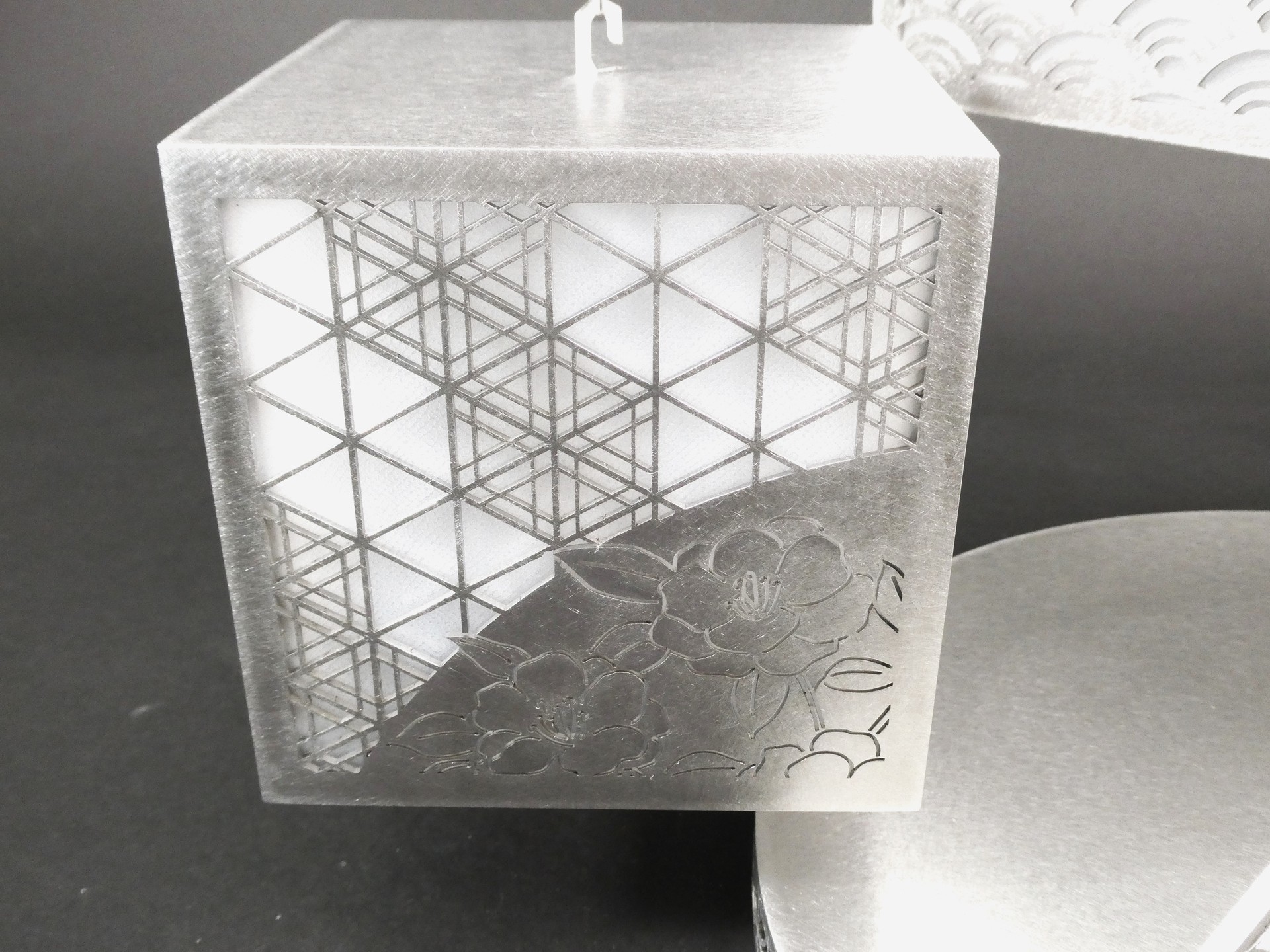

和模様にサザンカと鉄砲百合を織り交ぜたステンレス製の行燈。行燈自体の板厚は1.5mmで一番細い肉の部分の幅は0.5mm、一番細い切断幅は0.1mm。それを吊るす板厚4mmのフレームに加工された模様の幅は最小で1mm、切断穴は0.4mm。どちらも最新のファイバーレーザー加工機ならではの繊細な切断加工技術により切り出されました。
溶接はファイバーレーザー溶接機FLW-3000ENSISにて歪みを極力抑え、且つ角をピン角に残したままでのバイブレーション仕上げにより、ステンレスの光沢を抑えた落ち着きある質感に仕上がりました。
カバー内側のアクリル板が挿入されるレール部分は0.3mmの鋼板を使用。フランジ3mmの1mmの段差を設けました。プレスではなく段曲げの金型と汎用のベンディング金型を使用して加工しました。
最新の加工技術と、熟練の職人の経験により培った技術の融合となる
「技」「能」「美」を具現化した作品です。
