組立247

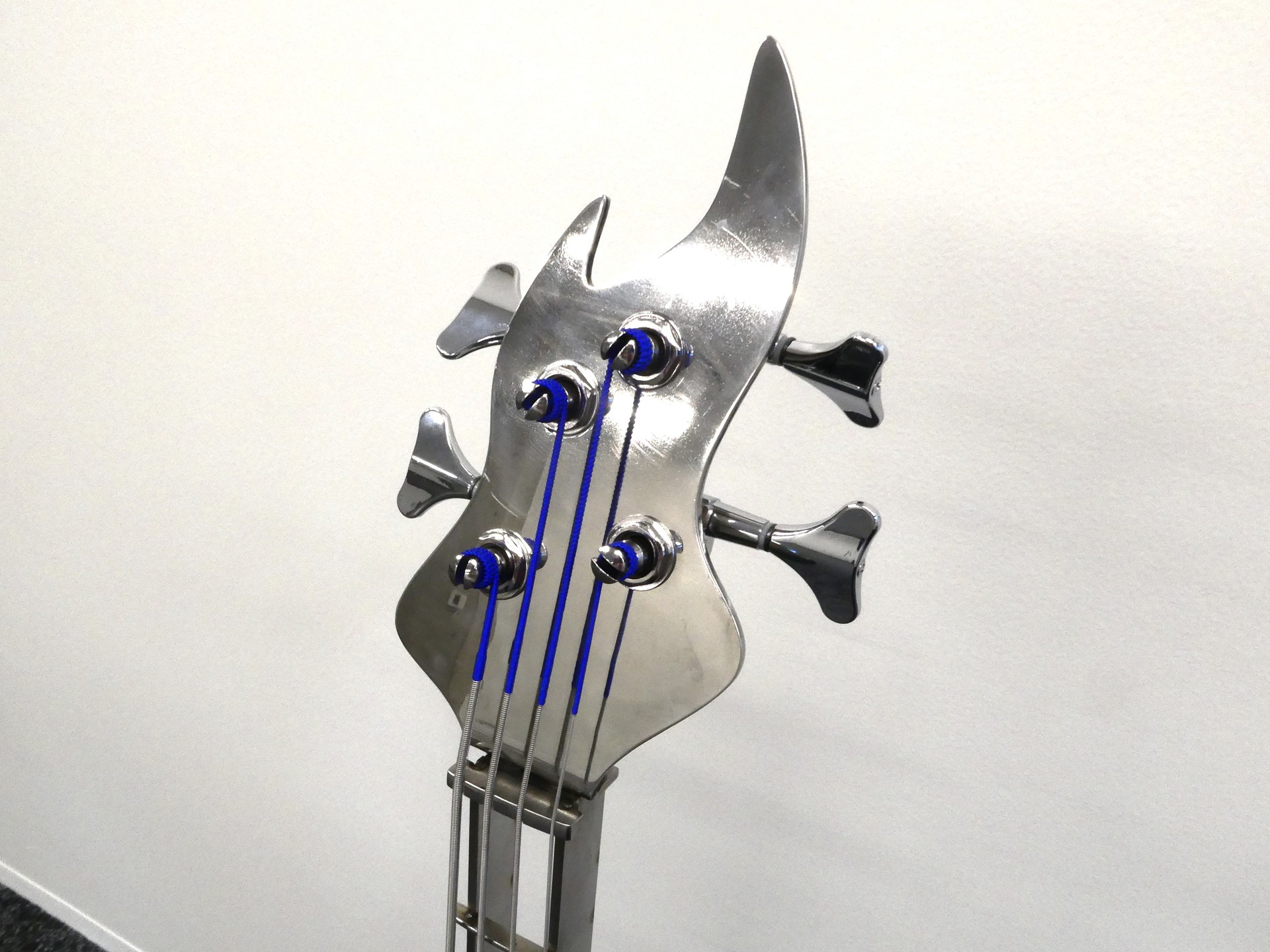

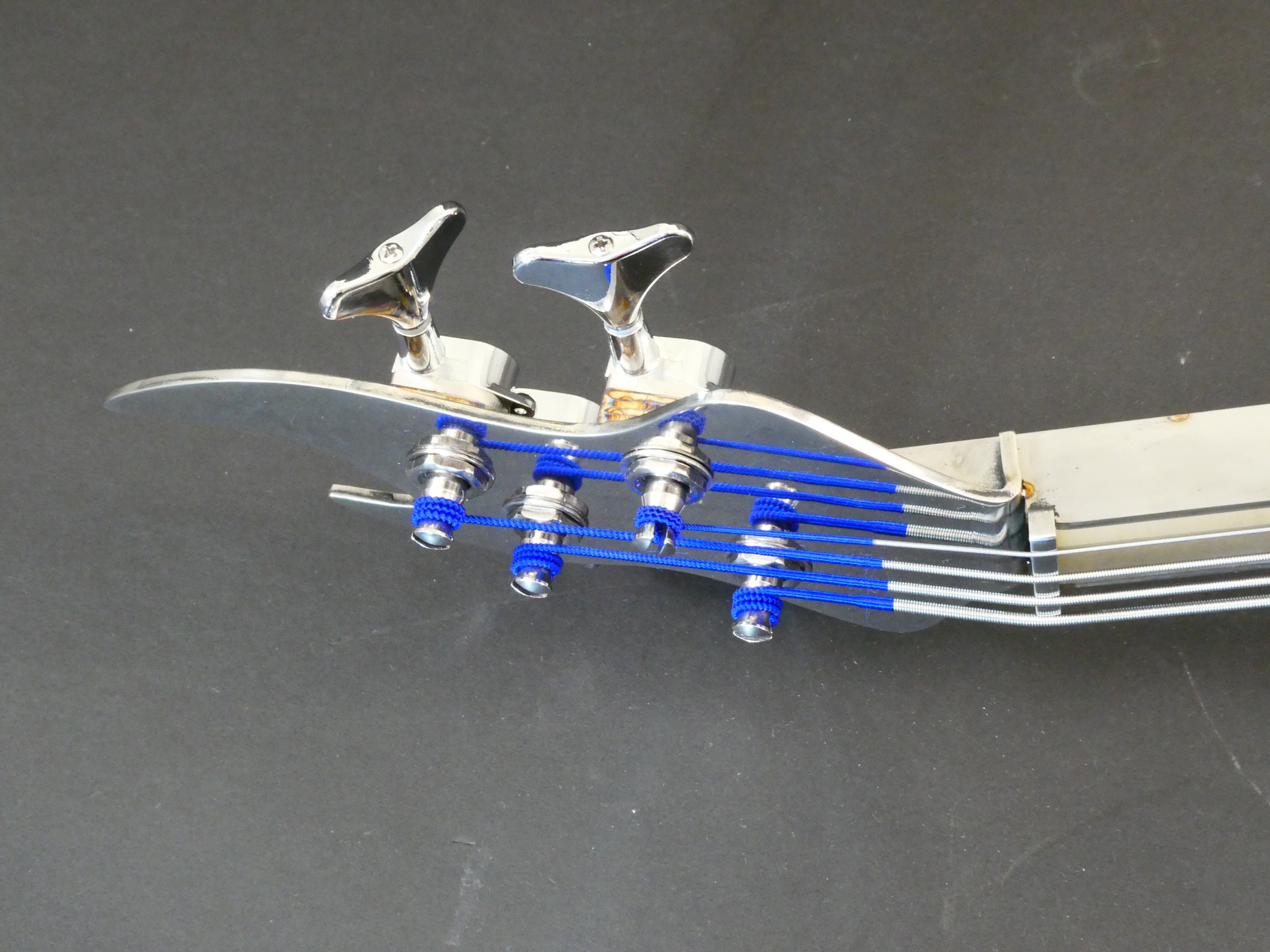

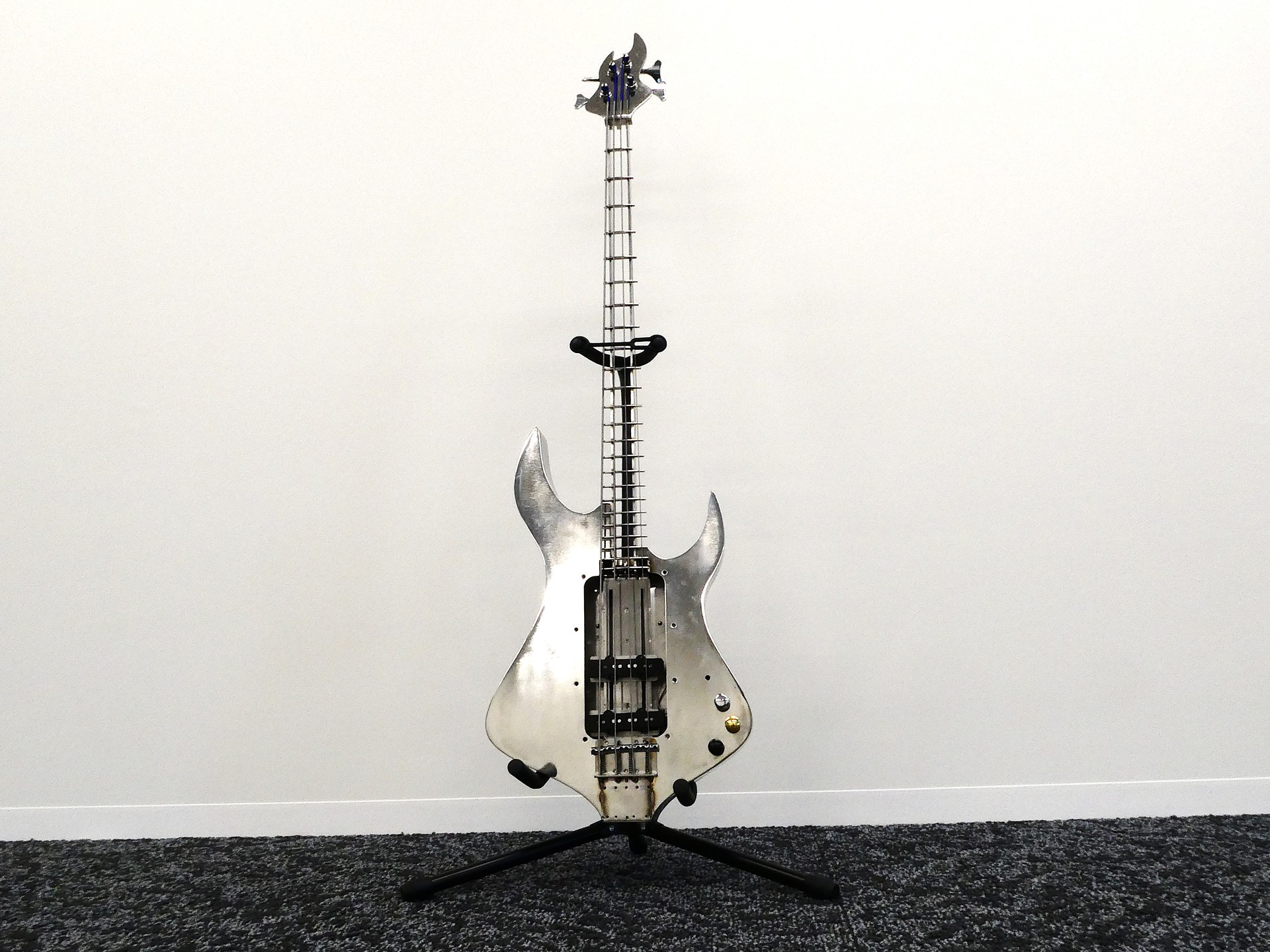

板金製エレキベース試作
-
・サイズ: W330 × D50 × H1140 mm
-
・精度: ± 1 mm
・プログラム時間: 960 分
-
・加工時間: 600 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
パンチレーザ加工
曲げ
成形
溶接
表面仕上げ
組立
アピールポイント
木工設計の製品を板金加工設計にするにあたり
木工独特の寸法が曖昧な部分を定義しつつ
操作性、重量、強度、構造をなるべく木工製に近づける様に配慮。
また、折角板金構造にするので、逆に木工では再現の難しい構造にしようと思い

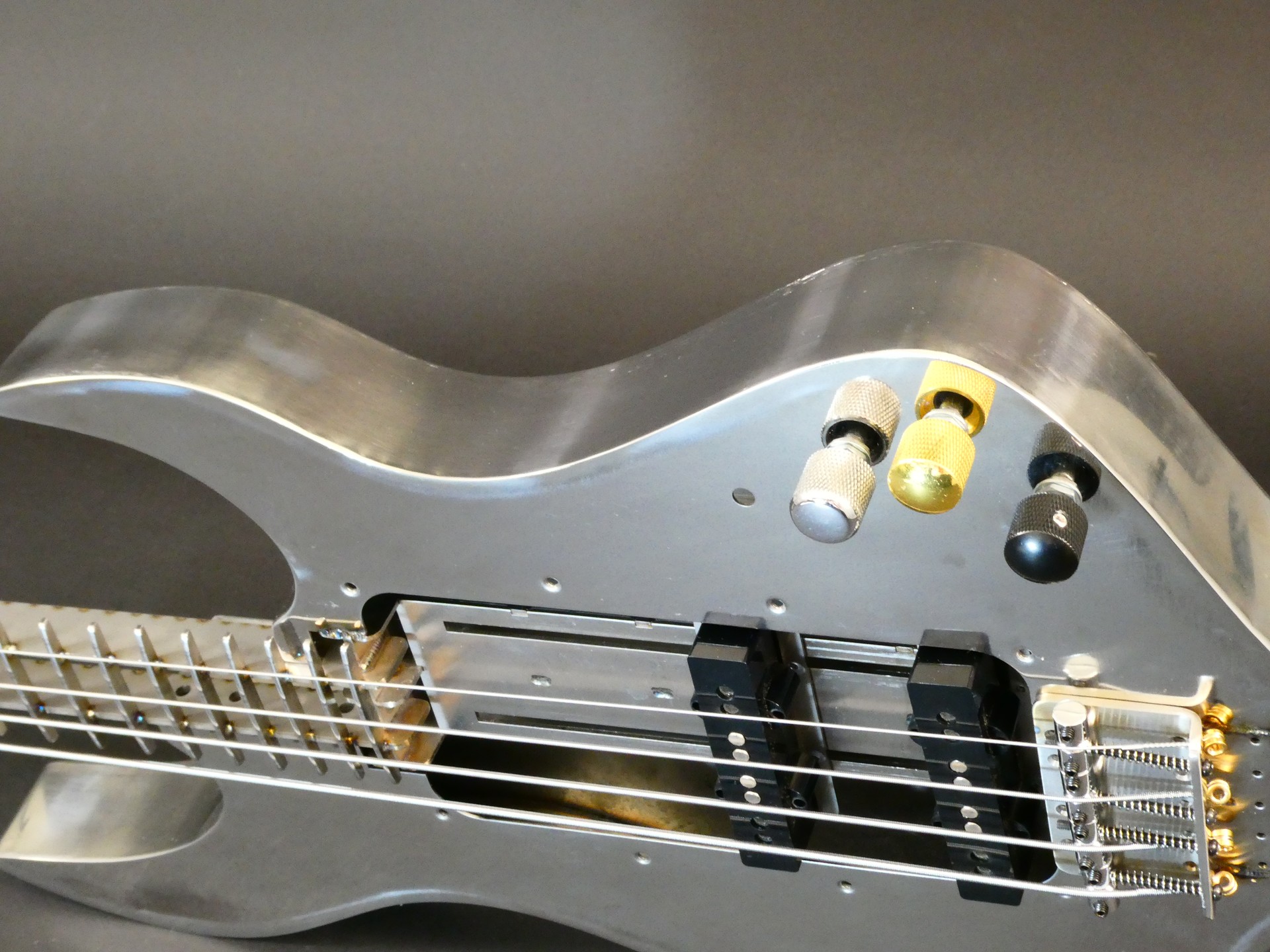

実用性は一旦度外視したネックのスケルトン化や、ボディのホロウ構造等
随所で遊んでみました。

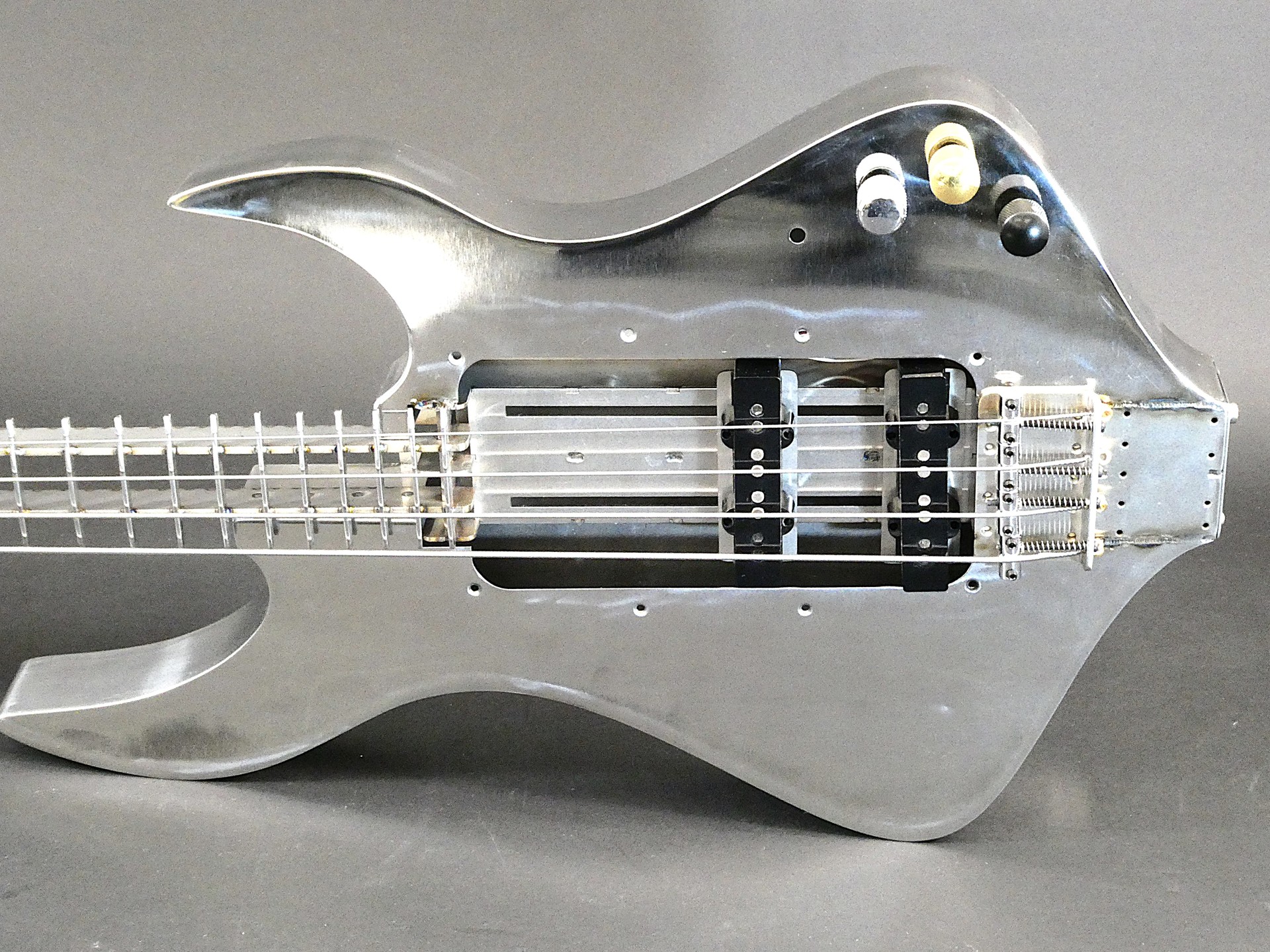

ボディ表面に杢目に似せようと横方向の目を付け縁をバースト風に研磨しました。
"板金技能"とは少し違ったコンセプトではありますが
普段皆さんが使っている機械や技術で、意外と何でも作れるというアピールができればと思っています。
