第38回優秀板金製品技能フェア

組立品の部 全55作品

360°から作品を見る

組立244

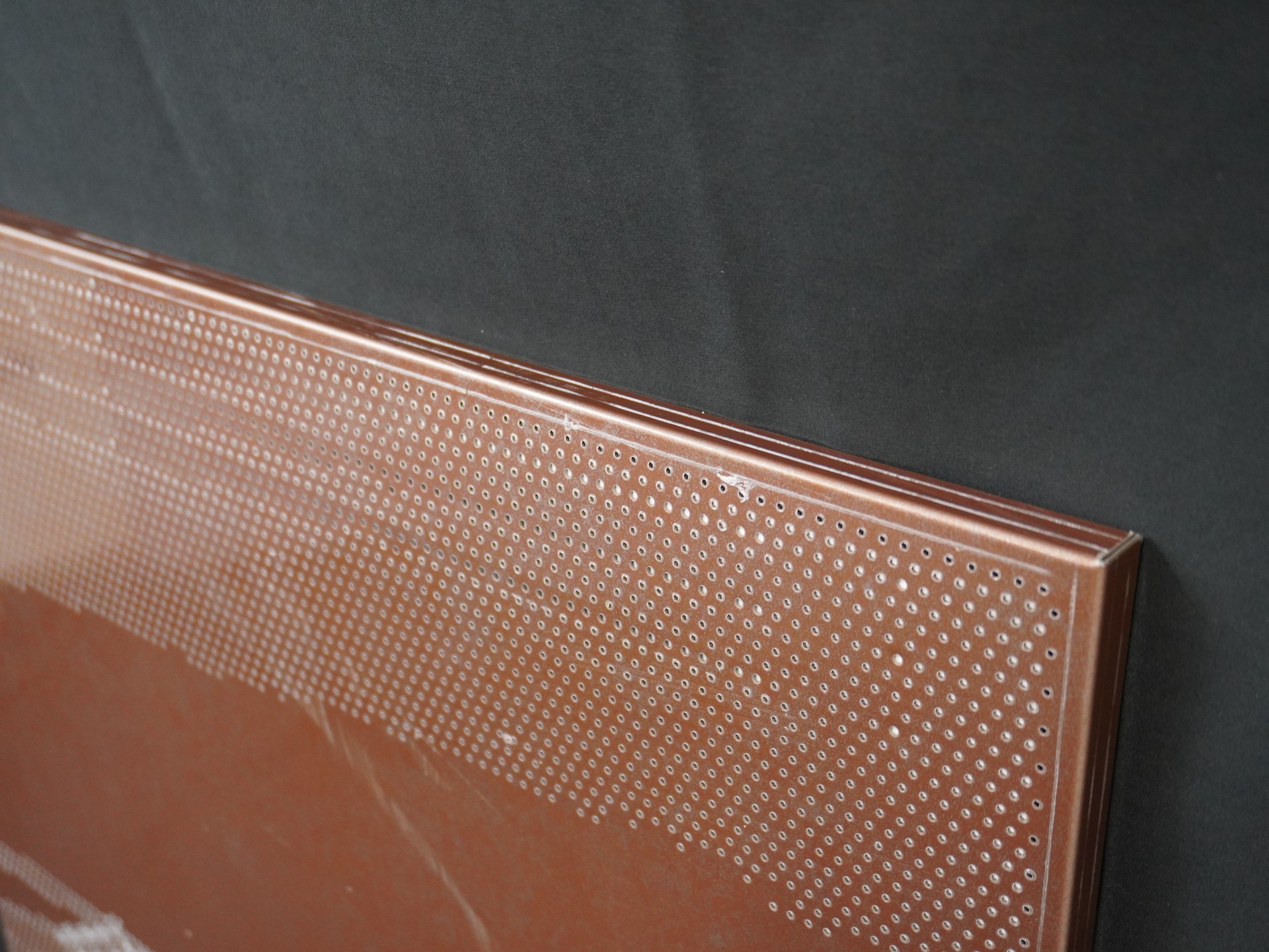

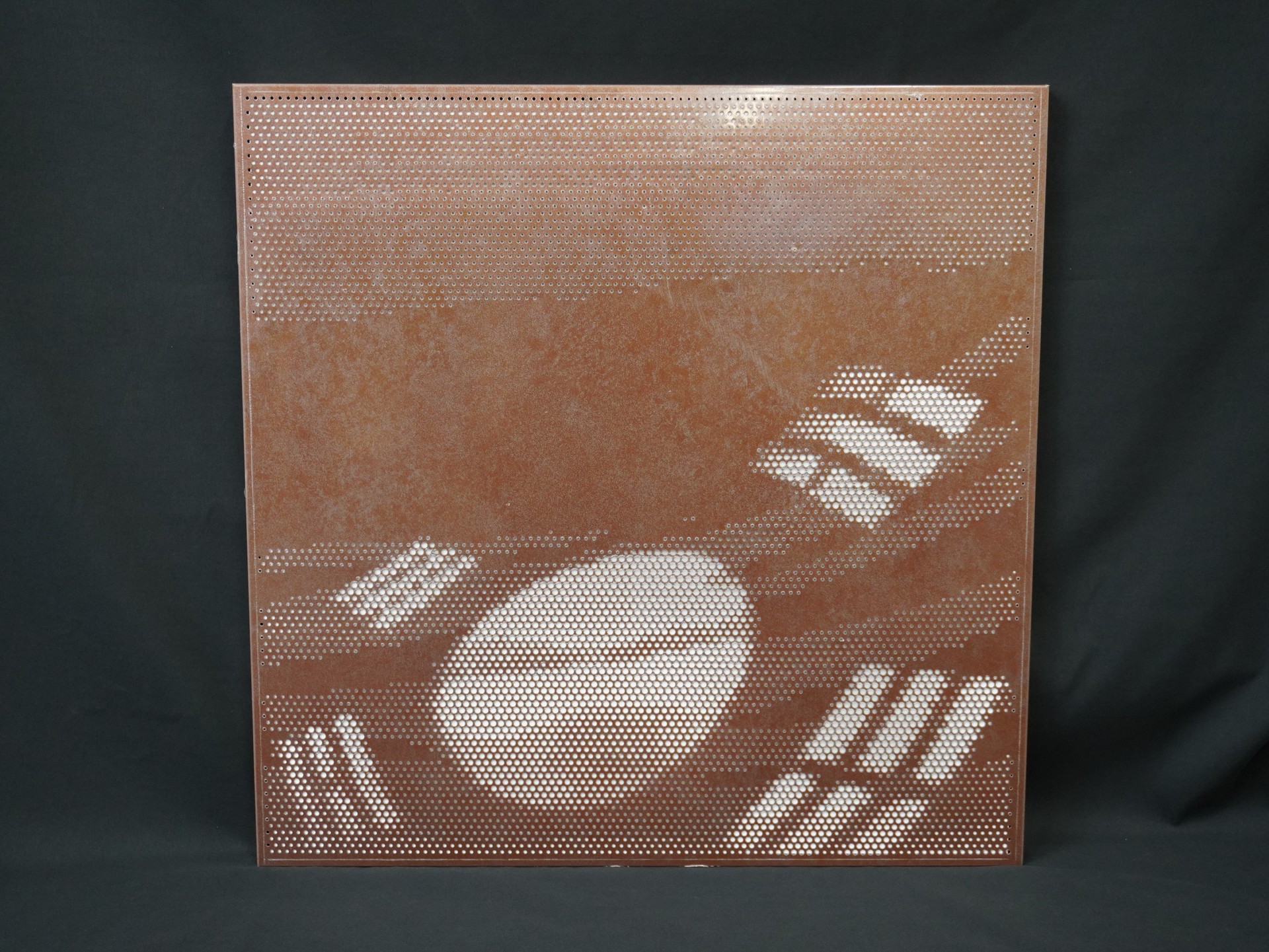

穴あけ額縁 (韓国国旗)

  • ・サイズ: W14 × D600 × H600 mm

  • ・精度: ± 0.1 mm

  • ・プログラム時間: 10 分

  • ・加工時間: 60 分／個

  • ・加工数量: 1 個

  • ・材質: カラー鋼板(ビニル付)

  • ・板厚: 1.2 mm

  • ・作品種類: 試作品

加工工程

  • Image file

  • CAD/CAM

  • パンチング加工

  • 曲げ

アピールポイント

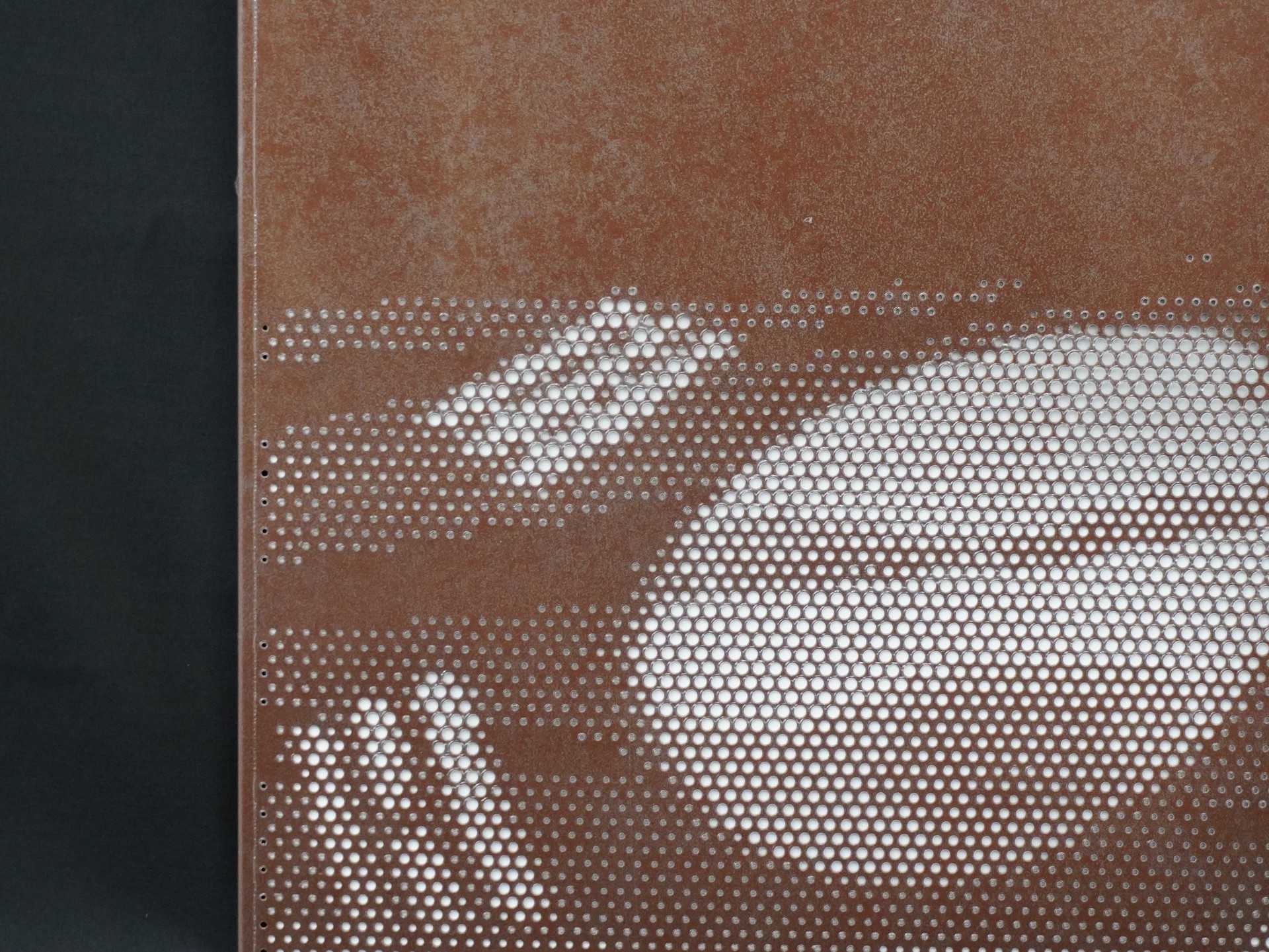

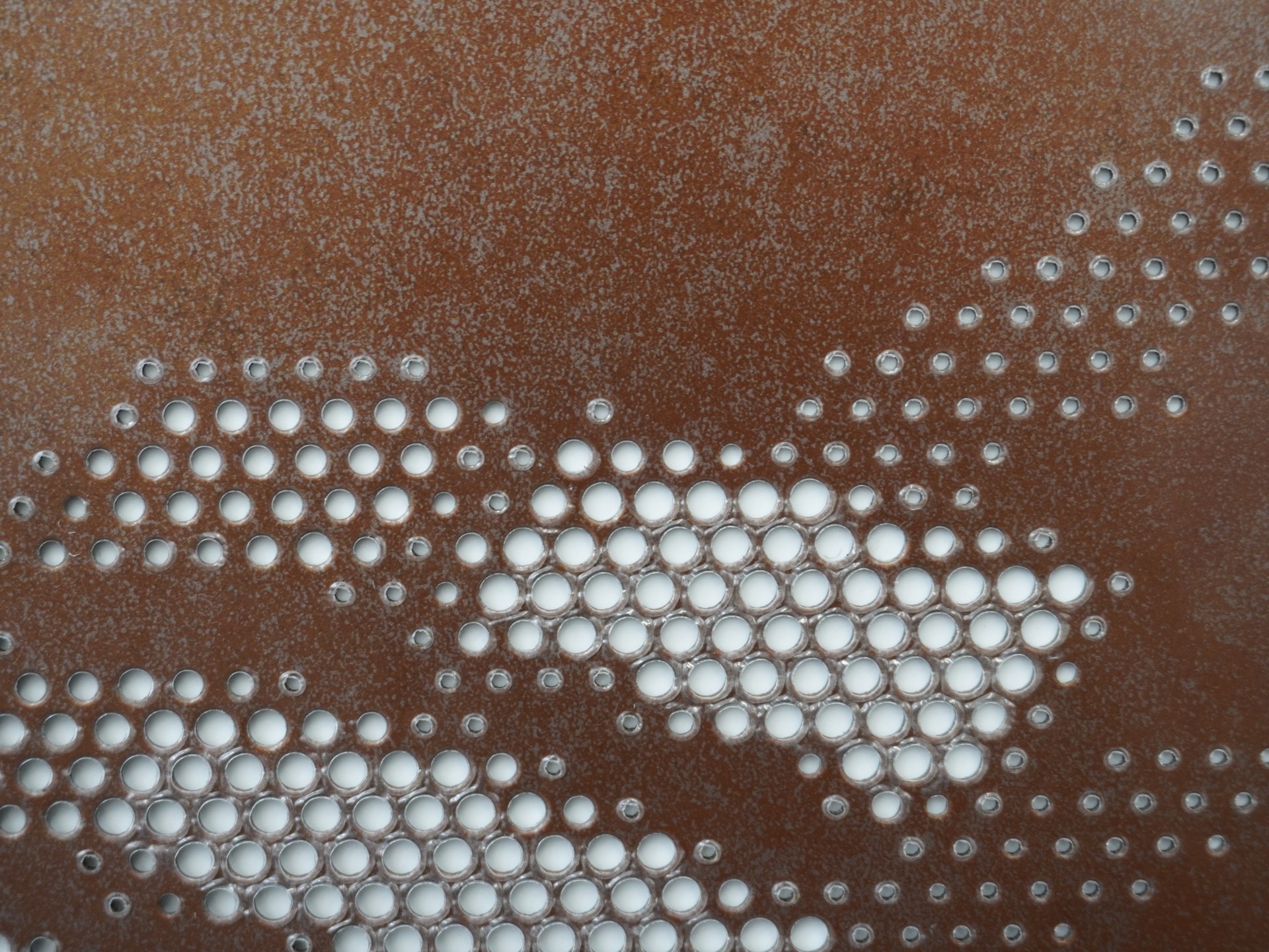

Taegeukgi : Korean flagのイメージを穴あけで加工した作品です。最も小さいピクセルは、Φ2(SIMPLE LINE様が保有している最も小さいPunch size)に設定し、様々なサイズのRO金型を使用して加工した。 製品のサイズが大きければ大きいほどイメージが鮮明に見えますが、板金フェアの作品サイズが600mm*600mmに限定され、イメージをより詳細に表現できませんでした。 スクラップ上昇防止のため低速打抜き加工で製品を完成しました。
