第38回優秀板金製品技能フェア
組立品の部 全55作品
組立238

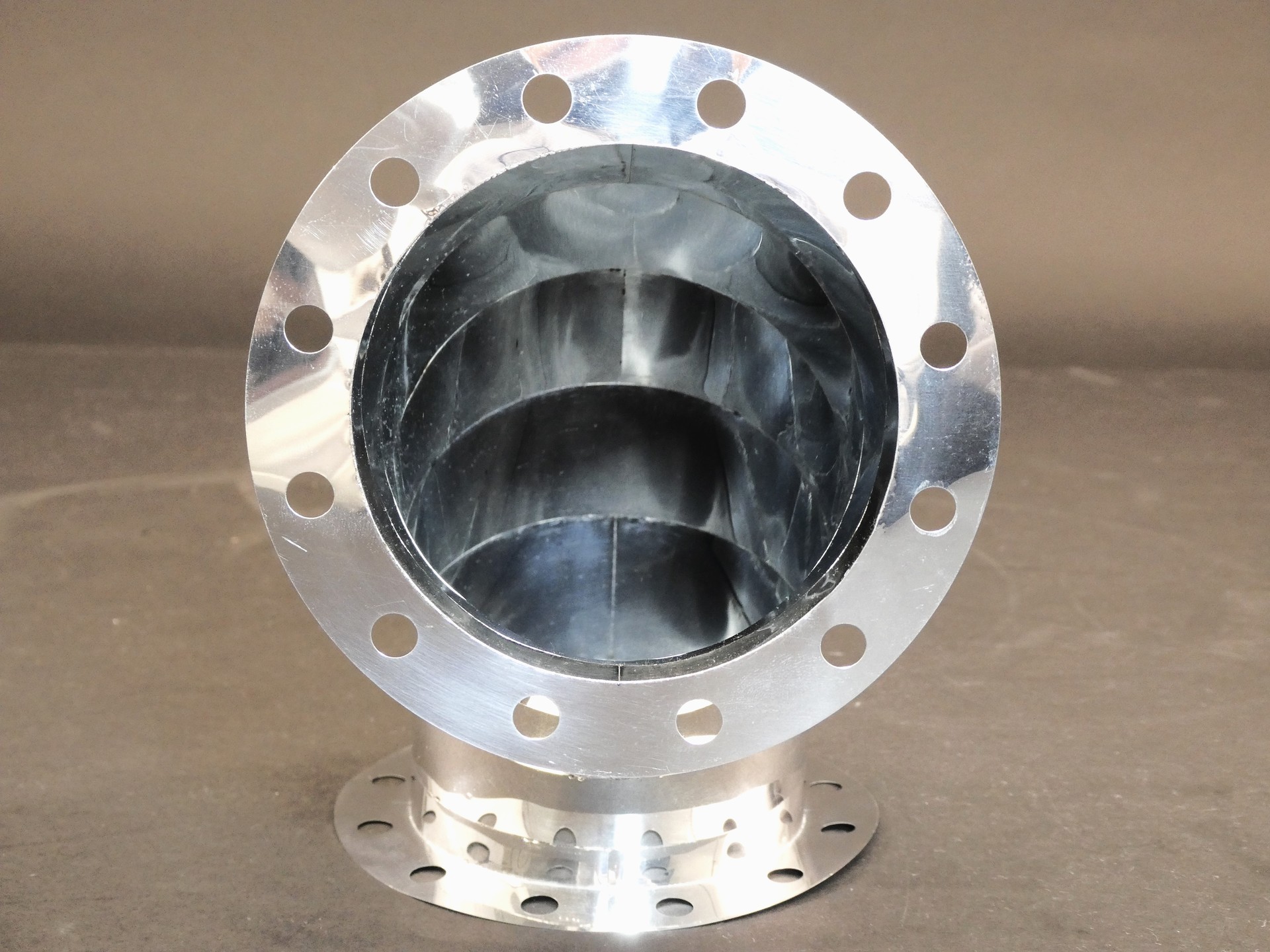

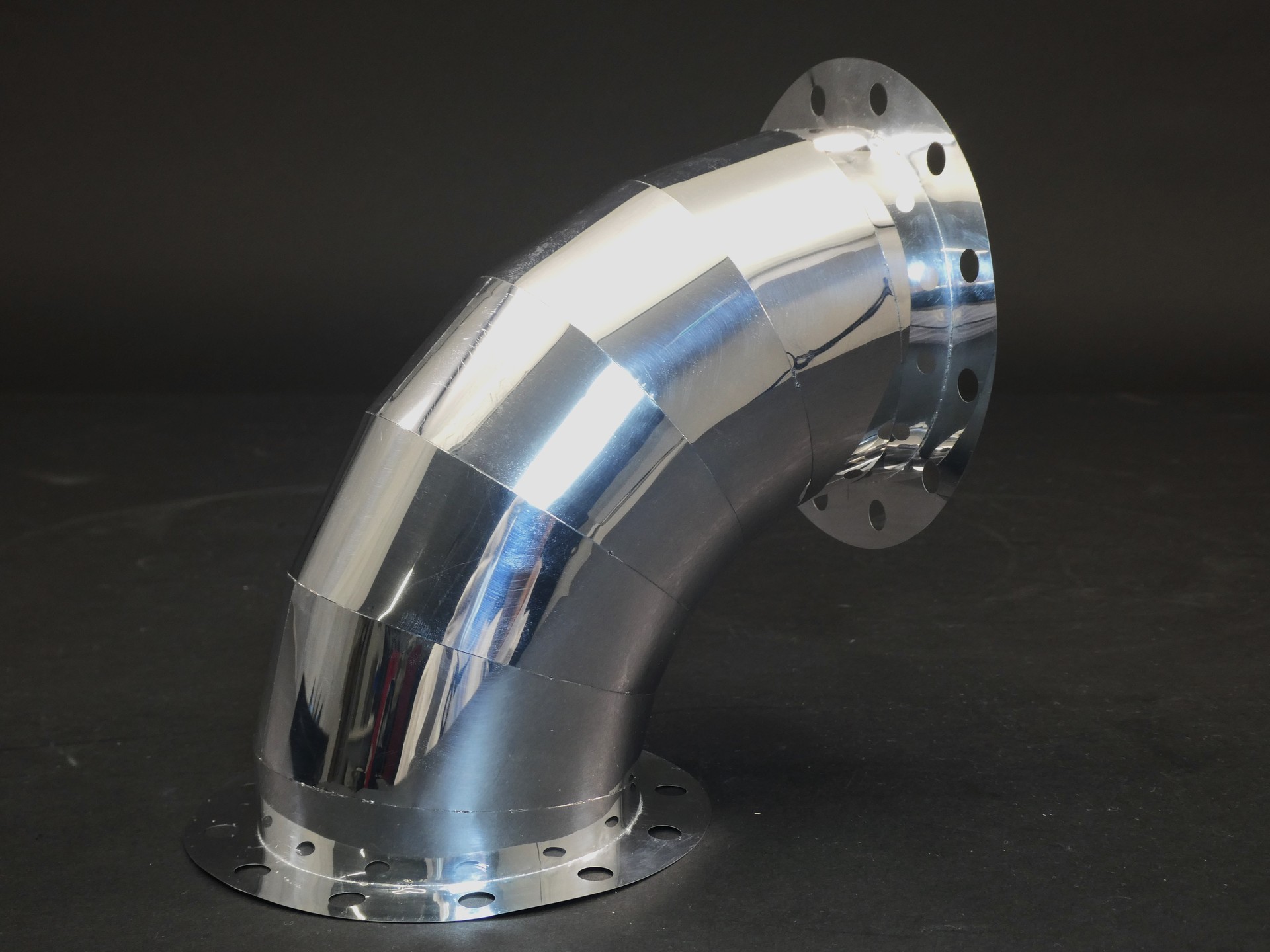

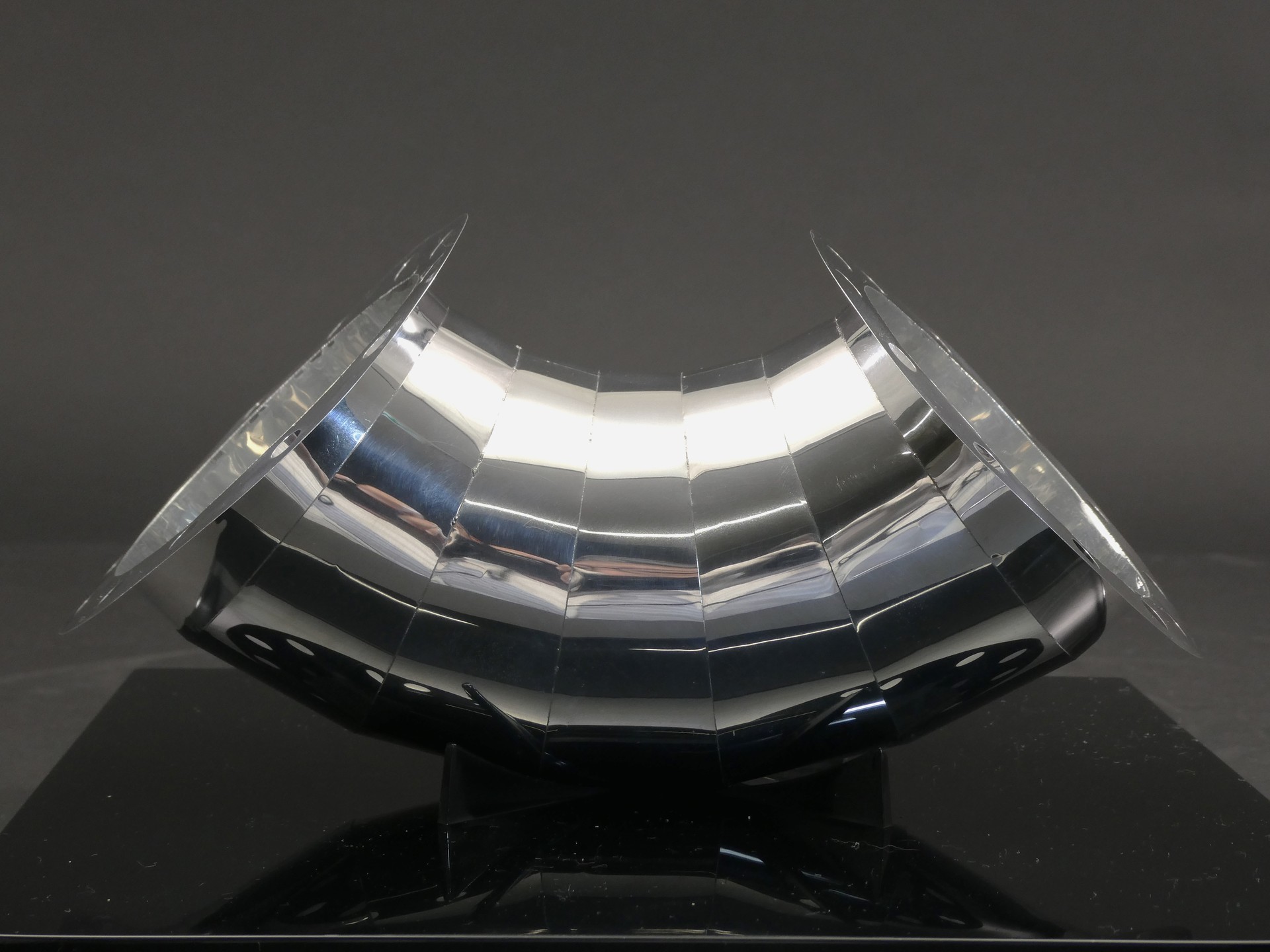

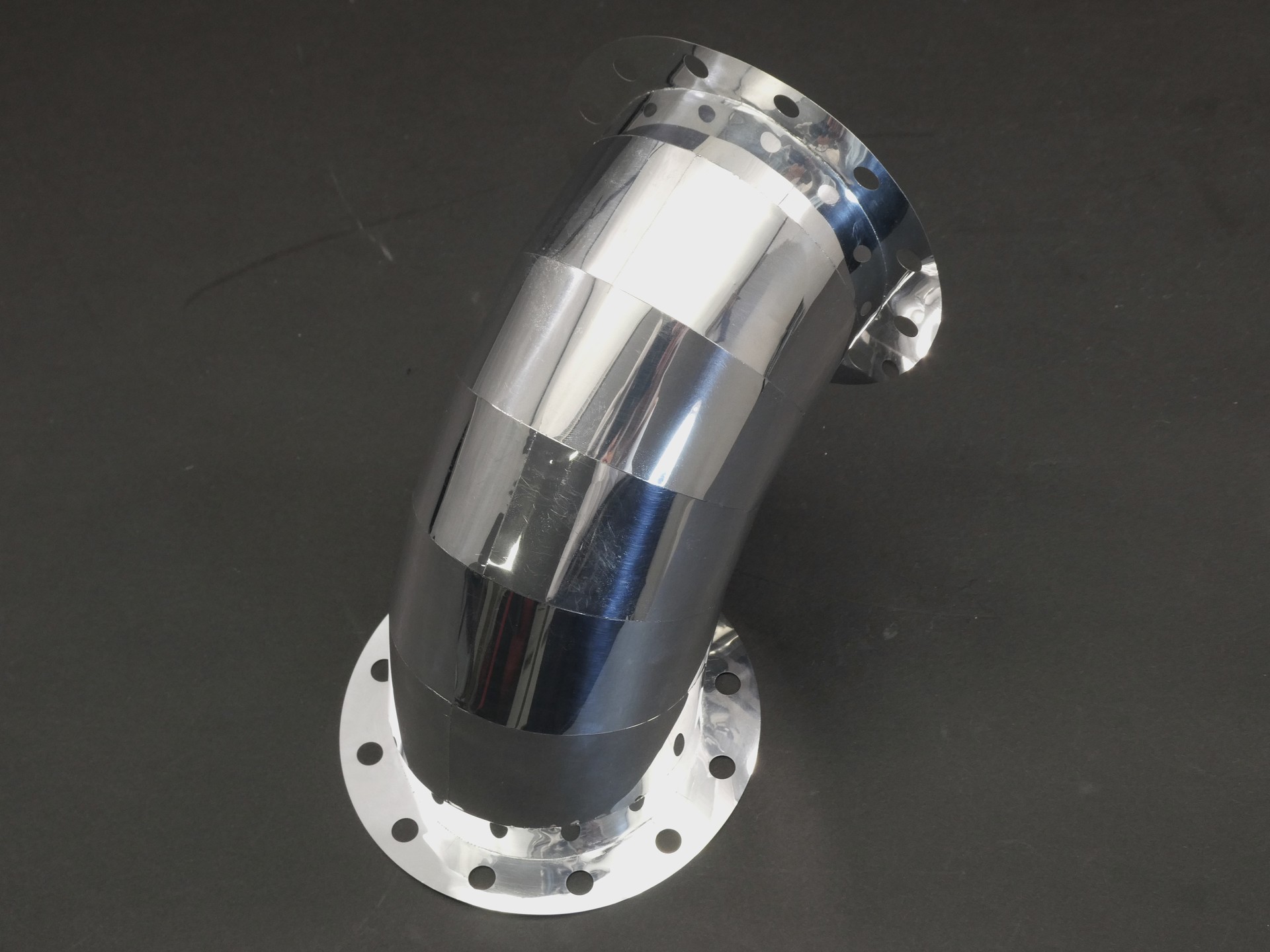

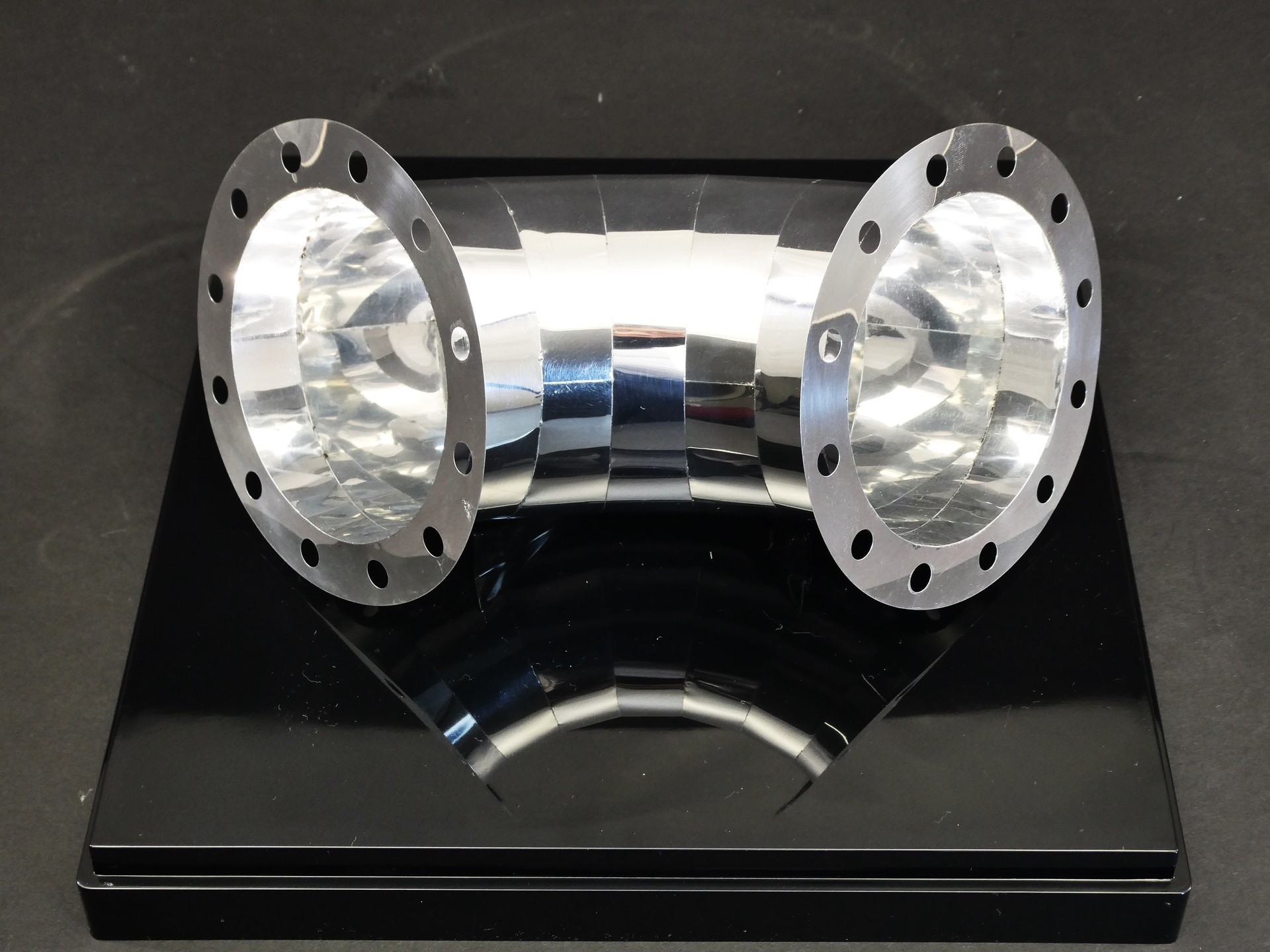

厚さ0.1ｍｍアルミエルボ
-
・サイズ: W157 × D110 × H157 mm
-
・精度: ± 0.1 mm
・プログラム時間: 60 分
-
・加工時間: 1440 分／個
・加工数量: 1 個
-
・材質: A1N30
-
・板厚: 0.1 mm
-
・作品種類: 試作品
加工工程
機構の考案
CAD/CAM
レーザ加工
曲げ
レーザ溶接
表面仕上げ
アピールポイント
・板厚0.1mmの薄板を使用しているため、傷やひずみが発生しやすく、取り扱いには細心の注意を払った。
・アルミは高反射材であるため、作業中に手元照明が反射し、溶接部が見えにくくなる。そこで、溶接部をギリギリ避けてマスキングテープを貼り、視野を確保した。
・エルボ部の気密性を確保するため、肉盛り溶接を実施したが、適切なワイヤーが市販されていなかった。そのため、板厚0.1mmのアルミ板をレーザーで幅0.2mmに切断し、自作の肉盛りワイヤーとして使用した。
・90°エルボの内側（腹）および外側（背）では、板厚の角同士が突き合わさる構造のため、隙間や穴が生じやすい。そのため、手作業でより合わせを微調整し、密着性を確保した。
