組立233

ROLLING MAN

  • ・サイズ: W335.5 × D124 × H598.95 mm

  • ・精度: ± 0.2 mm

  • ・プログラム時間: 1440 分

  • ・加工時間: 1380 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 1.2 mm

  • ・作品種類: オリジナル品

加工工程

  • 機構の考案

  • プログラム

  • レーザ加工

  • タップ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

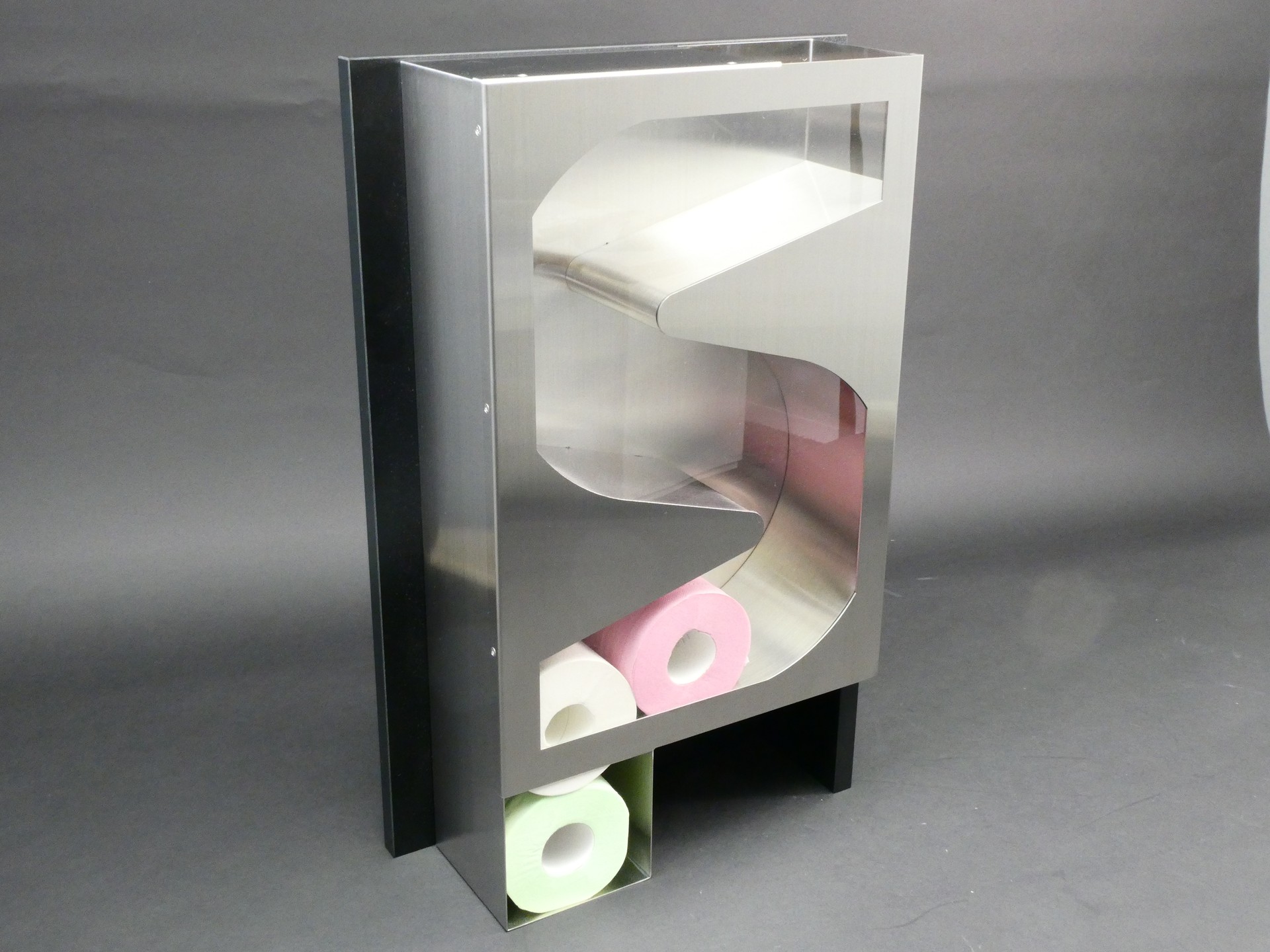

トイレに置いてあるとワクワクするような物を作りたくて考案しました。

転がるギミックを搭載することで、今までにないタイプのトイレットペーパーホルダーを作り出せたのではないかと思います。

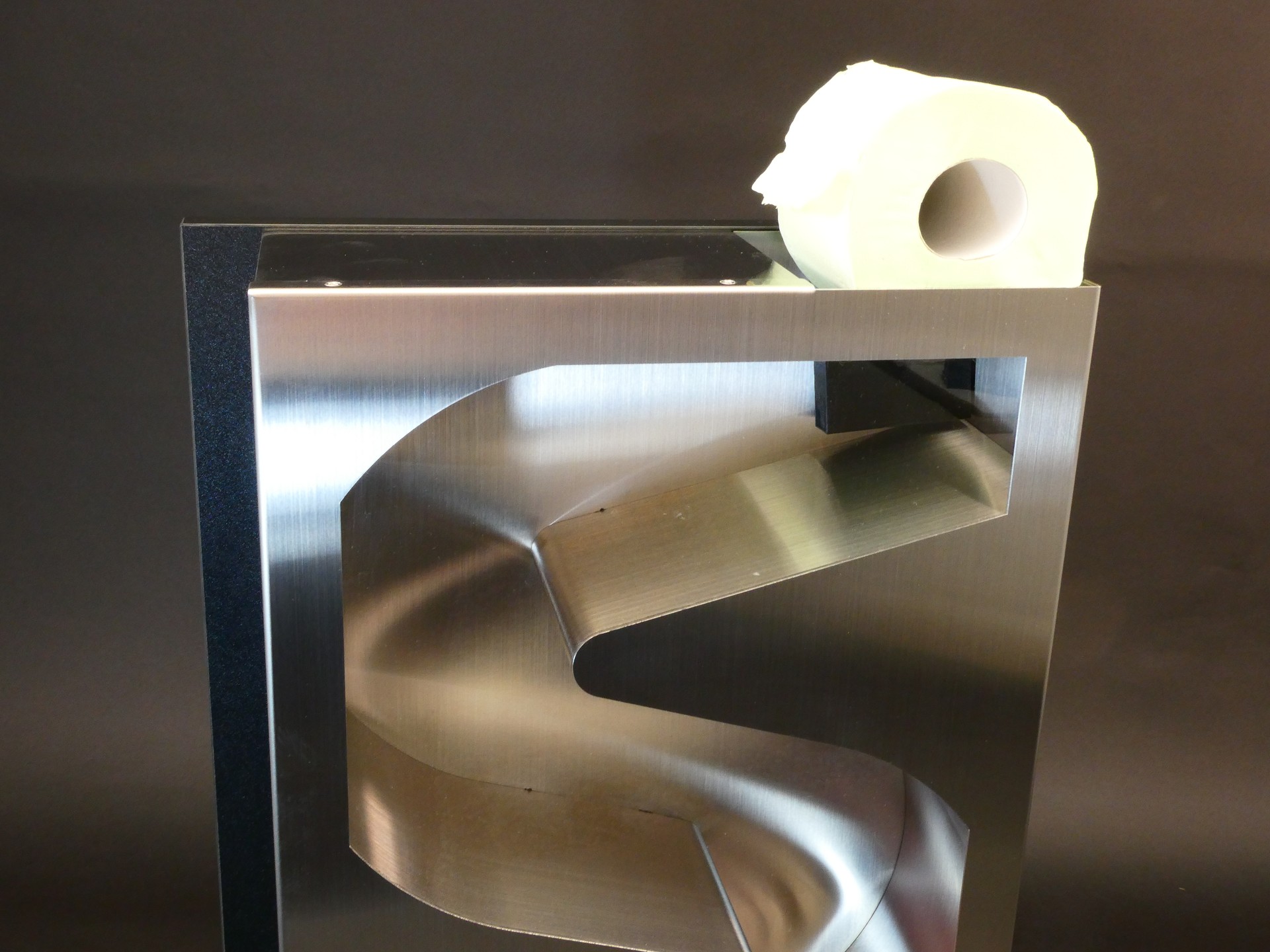

設計については、トイレットペーパーが長く転がる方が見ていて面白いと思ったため、時間をかけて転がるような勾配を模索し、綺麗に転がるギリギリのラインを攻めてみました。

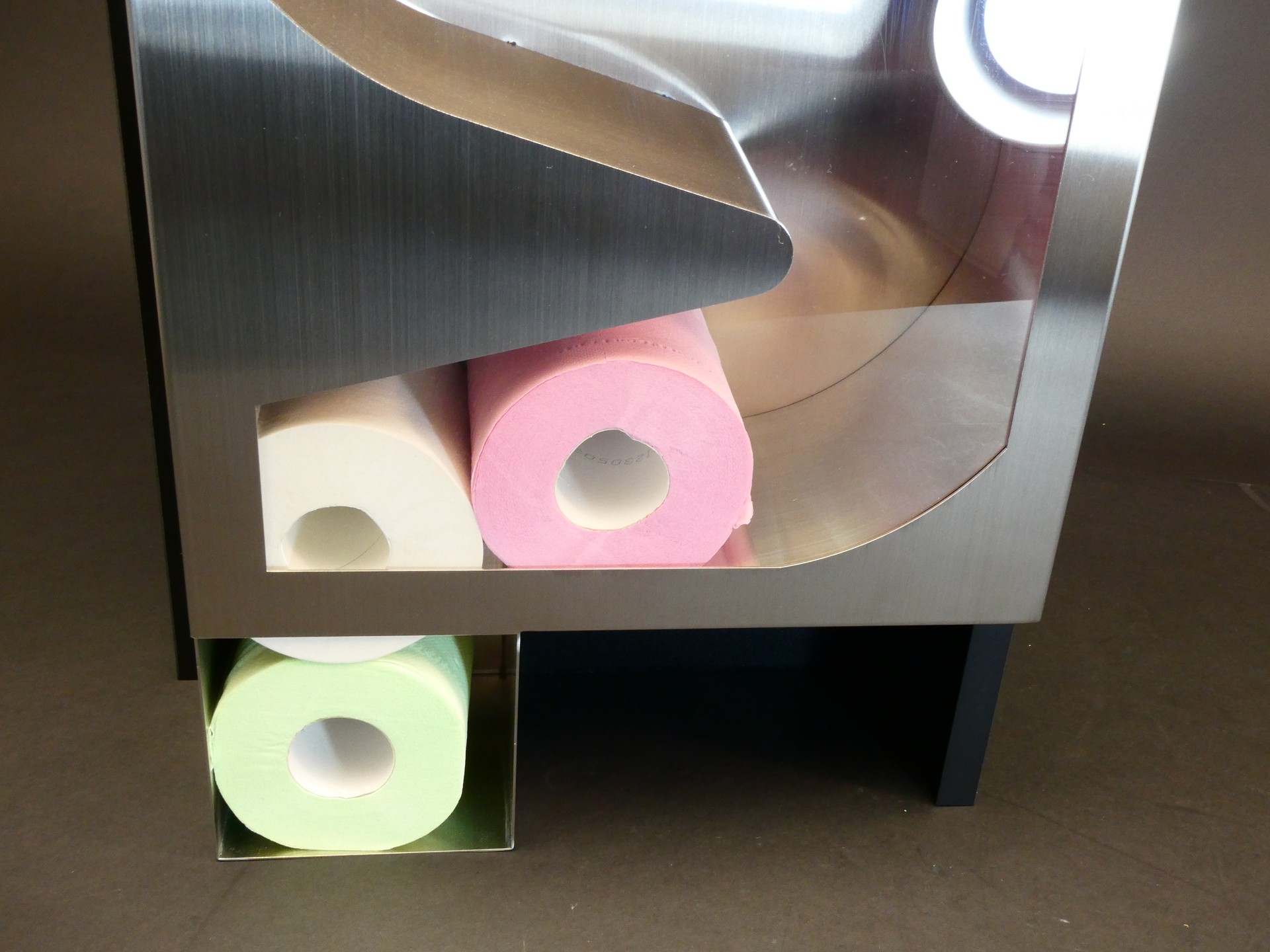

ホルダー内を縦横無尽に転がるよう、スペースを大きくとった造りにしています。

また、見えない場所の溶接は極力減らすよう工夫することで、工数の削減に努めました。

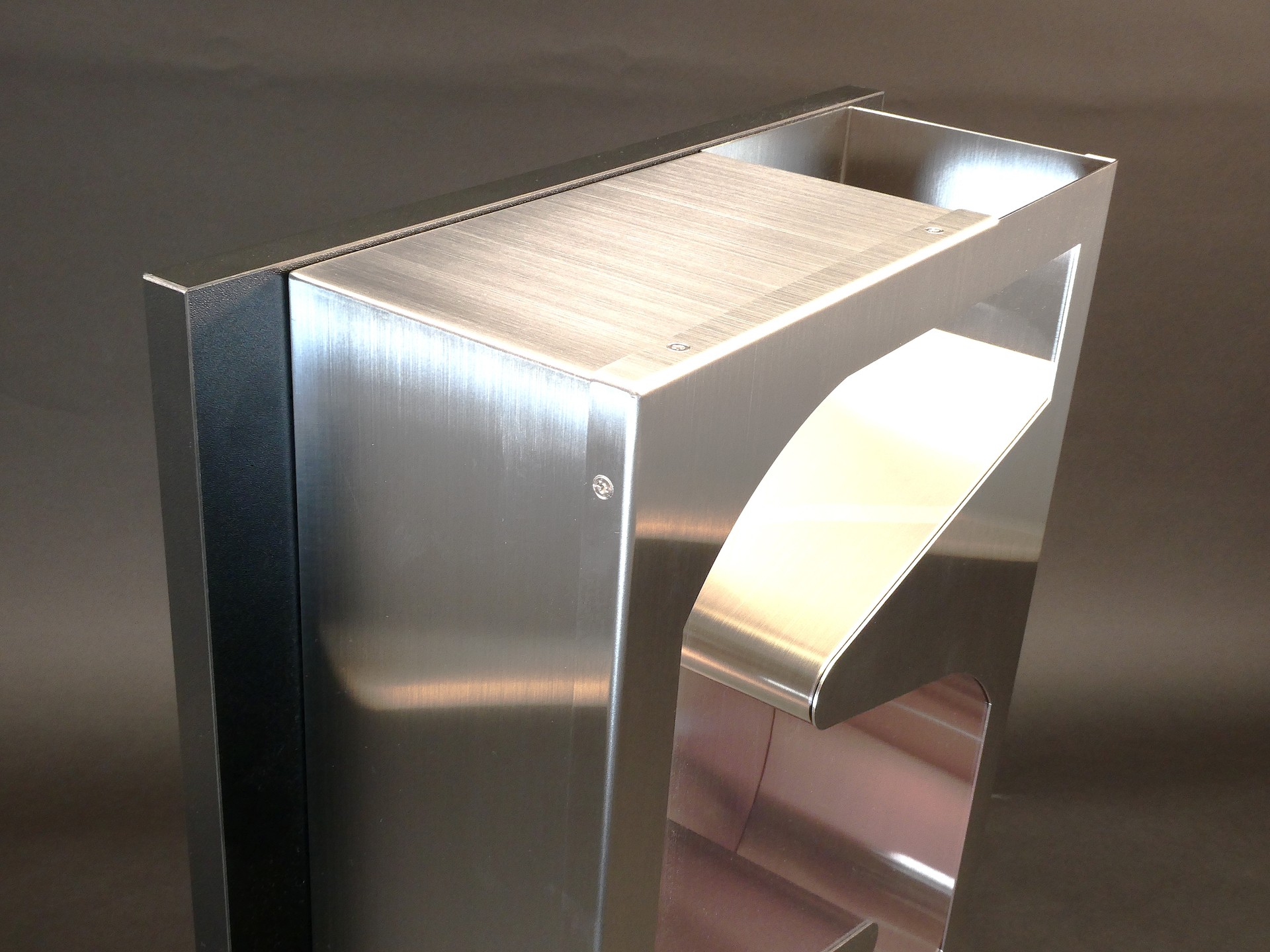

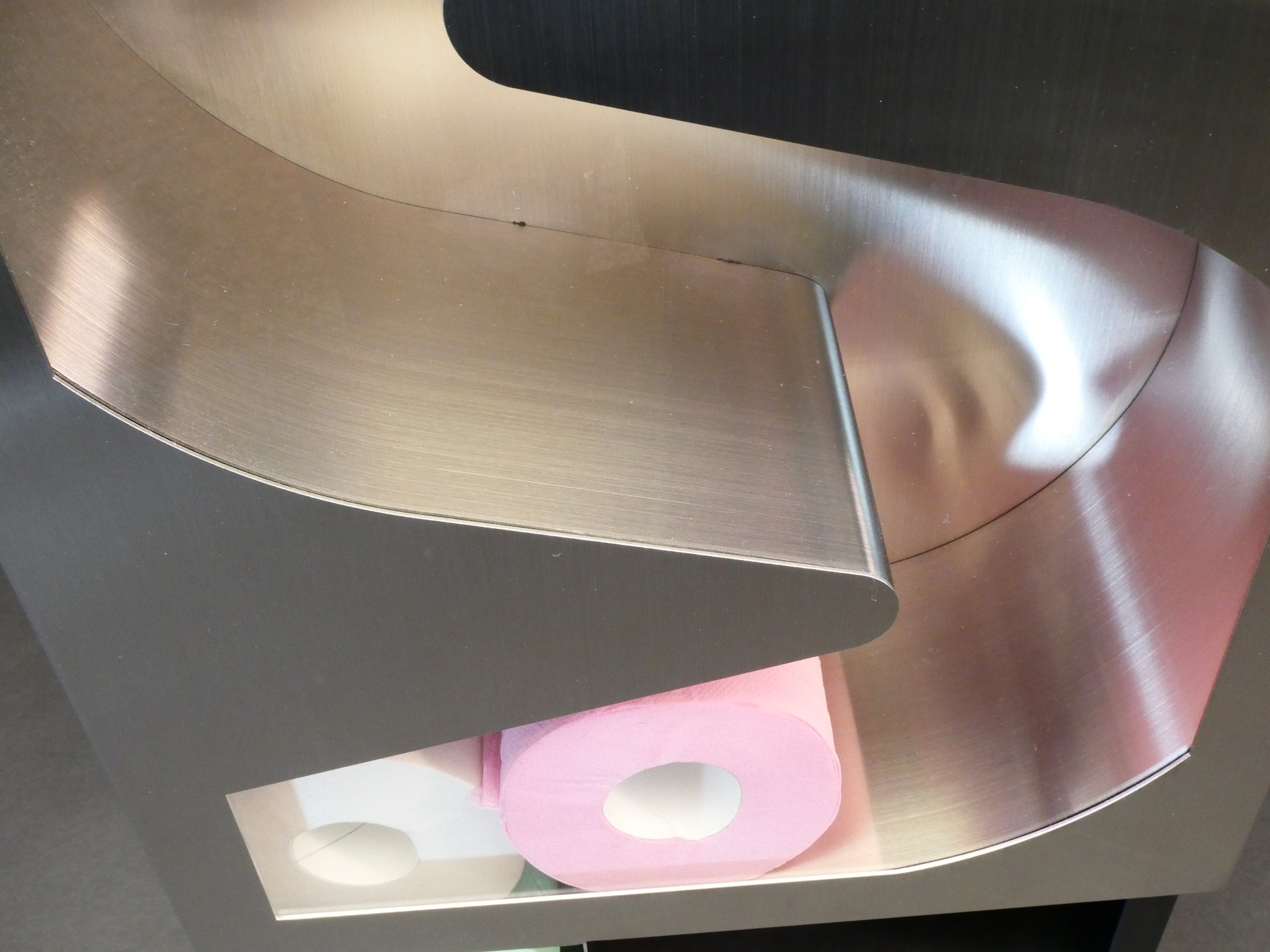

デザイン性を追求するために表面はヘアライン仕上げにし、R曲げの美しさが光によってより際立つようになっています。
