第38回優秀板金製品技能フェア

組立品の部 全55作品

360°から作品を見る

組立231

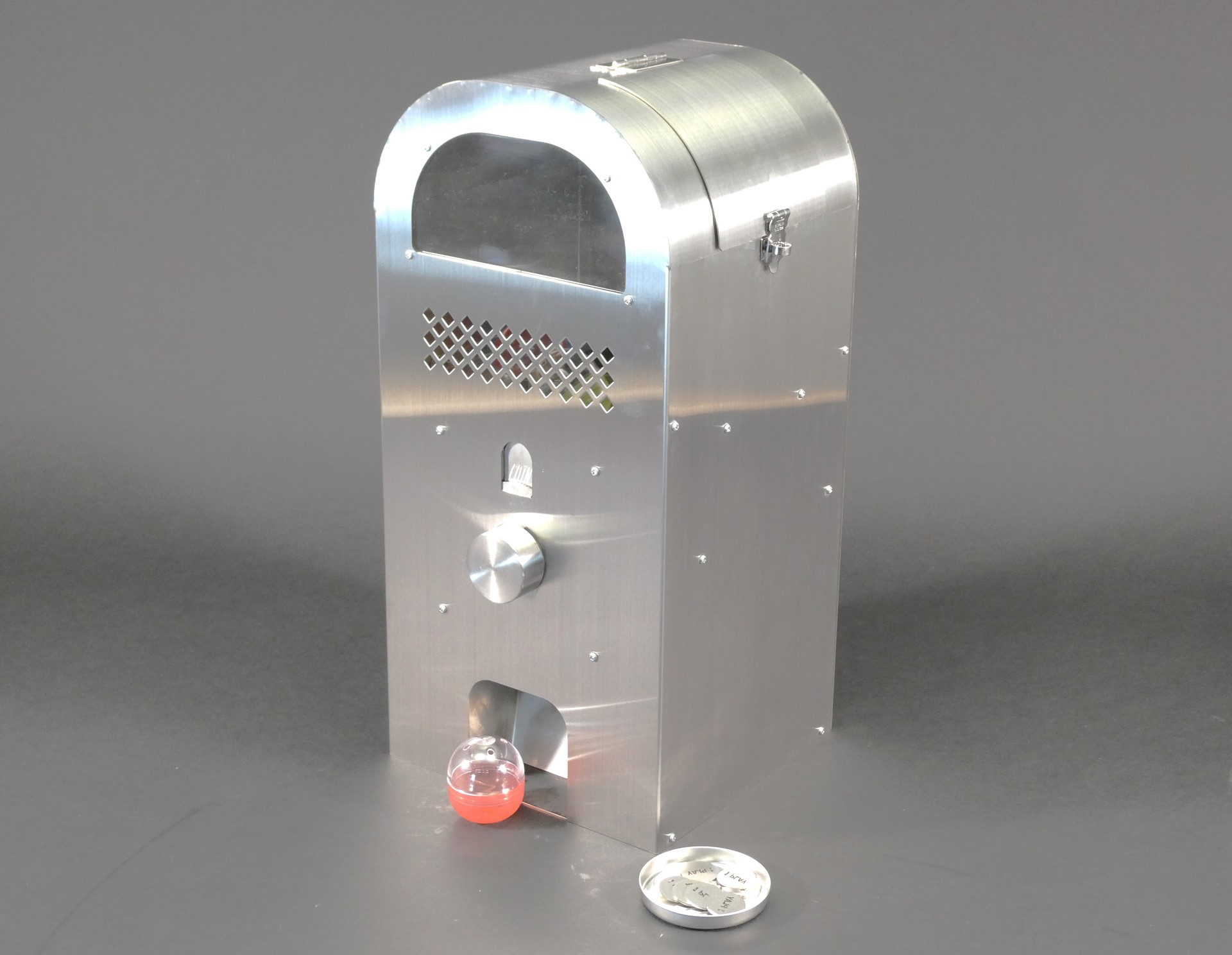

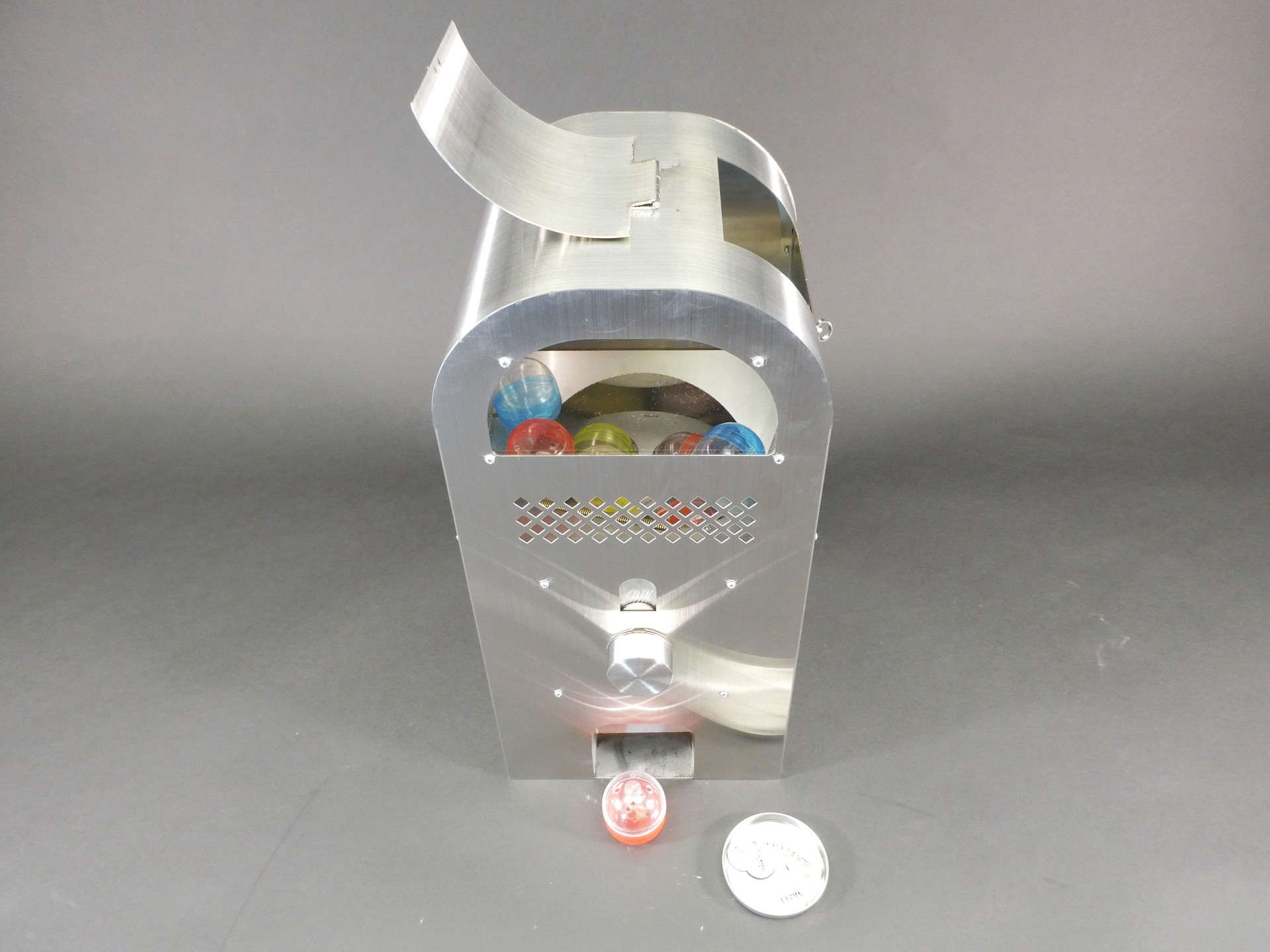

カプセルトイマシーン

  • ・サイズ: W220 × D210 × H461 mm

  • ・精度: ± 0.2 mm

  • ・プログラム時間: 140 分

  • ・加工時間: 180 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 1.0 mm

  • ・作品種類: オリジナル品

加工工程

  • 機構の考案

  • CAD/CAM

  • パンチレーザ加工

  • スタッド溶接

  • 曲げ

  • レーザ加工

  • 組立

アピールポイント

インテリア性とホビー感覚を重視し、誰でも容易に組み立てられる構造を目指して製作しました。

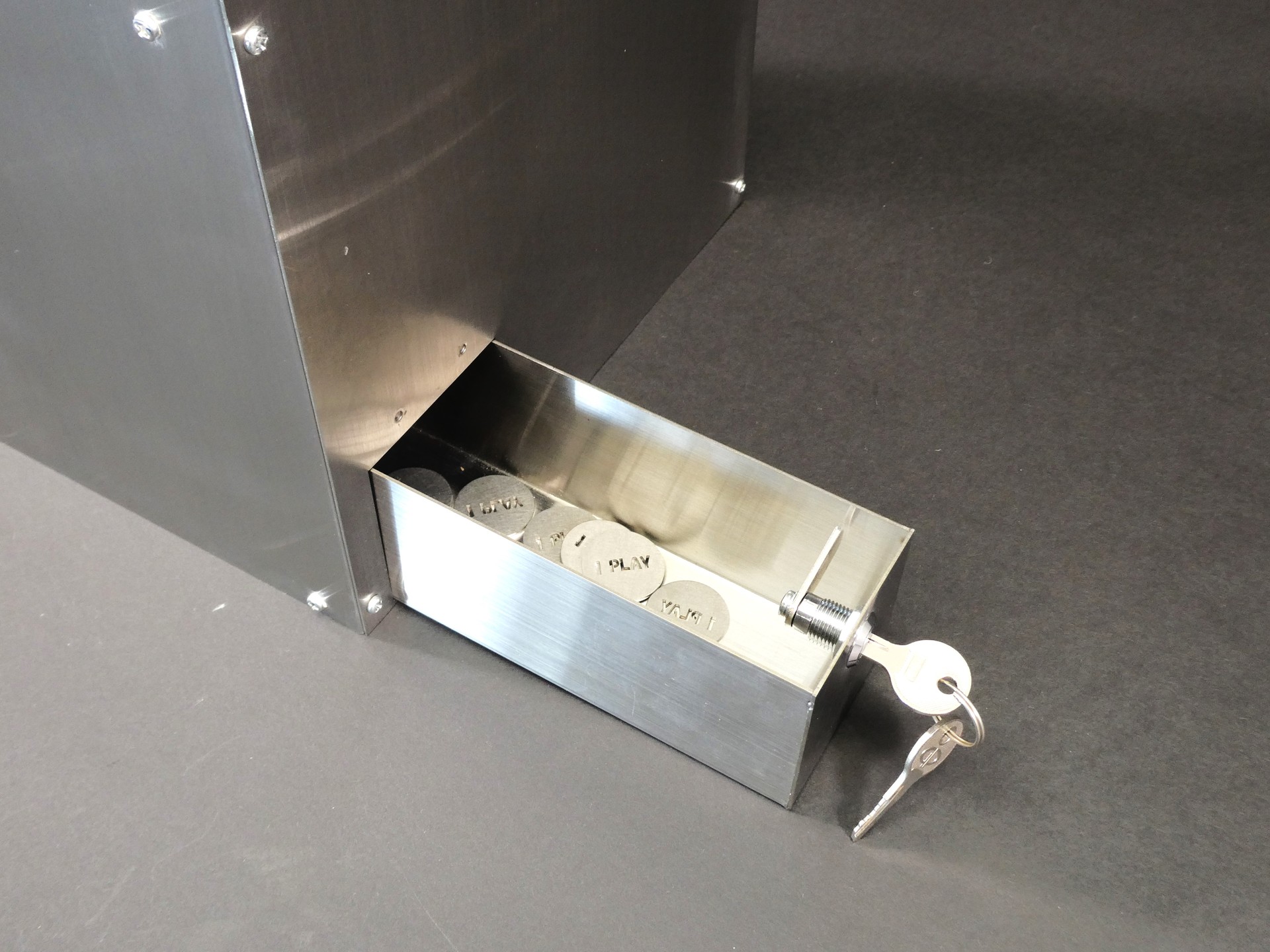

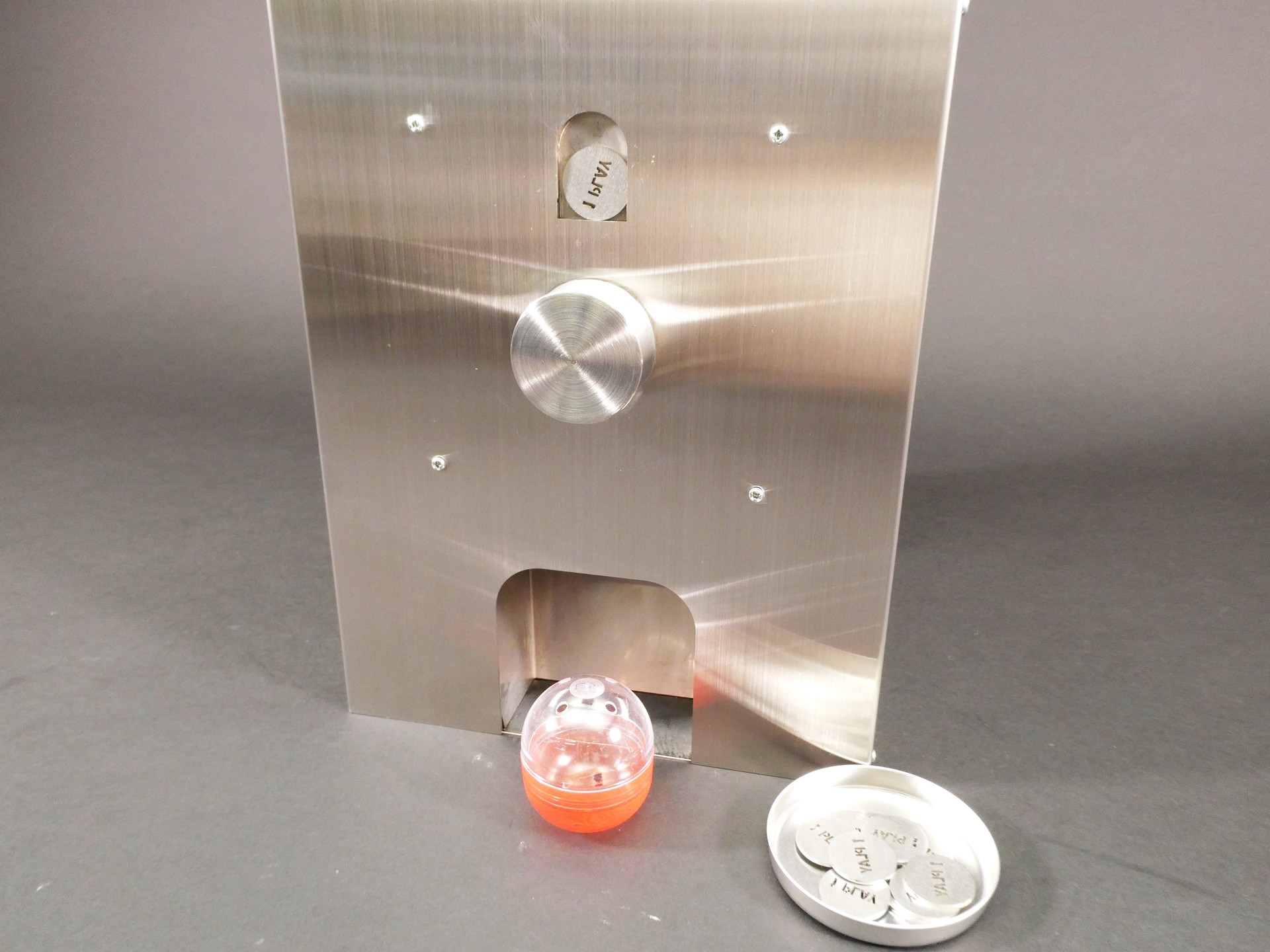

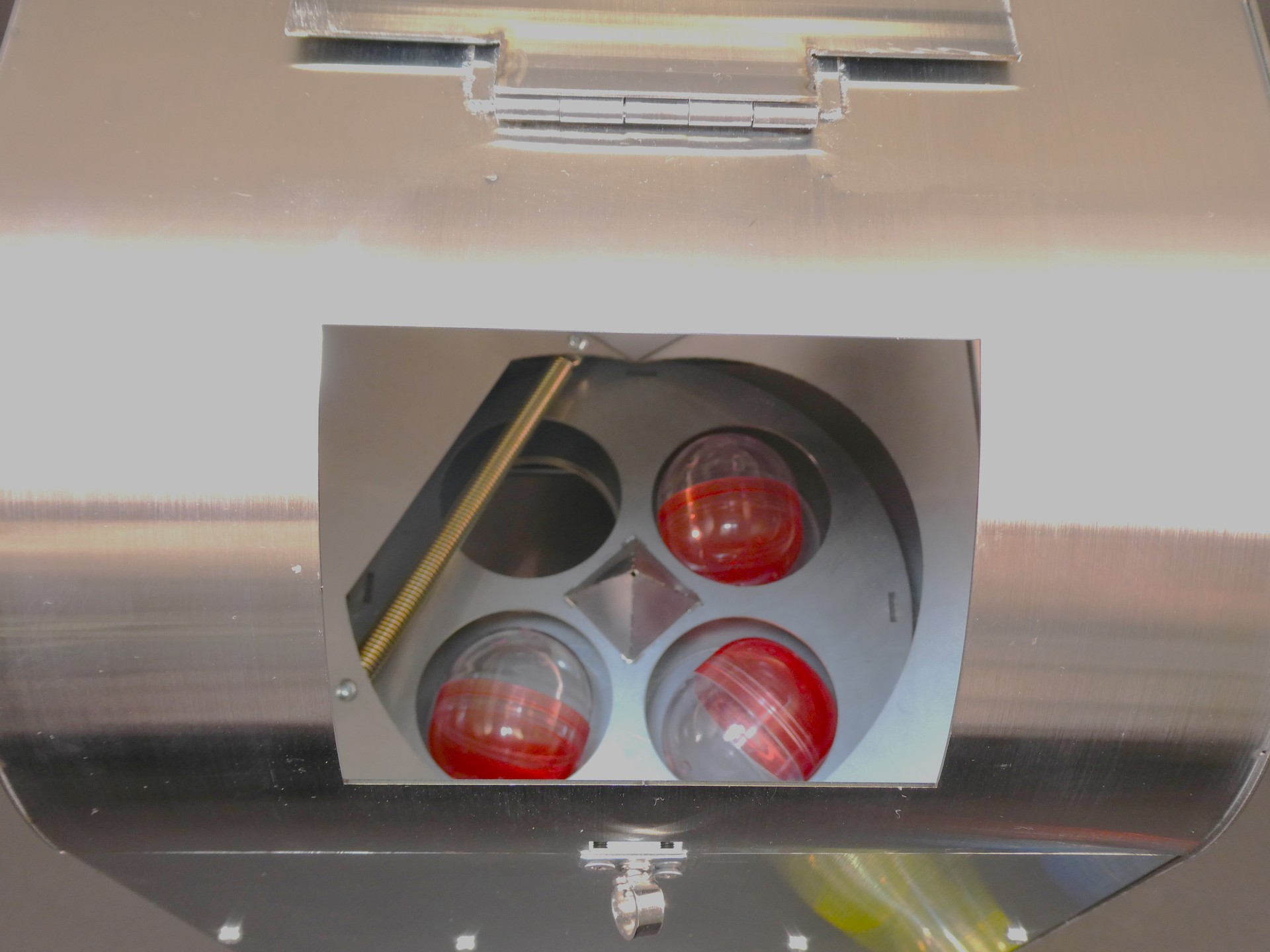

回転ドラムとハンドルの歯車干渉に細心の注意を払い、特にコインメックの簡略化に力を注いでいます。

バネ類を一切使用せず、ラチェット構造のみで「硬貨投入時のみ正回転し、逆回転を防止する」仕組みを考案し、これにより部品点数を削減する事ができました。

さらに、溶接箇所を減らしてビス止めを多用して製作工程を簡略化し、組み立て式にする事で、まるで“おもちゃを組み立てるようなワクワク感”を味わえる製品に仕上げています。
