第38回優秀板金製品技能フェア

組立品の部 全75作品

360°から作品を見る

組立229

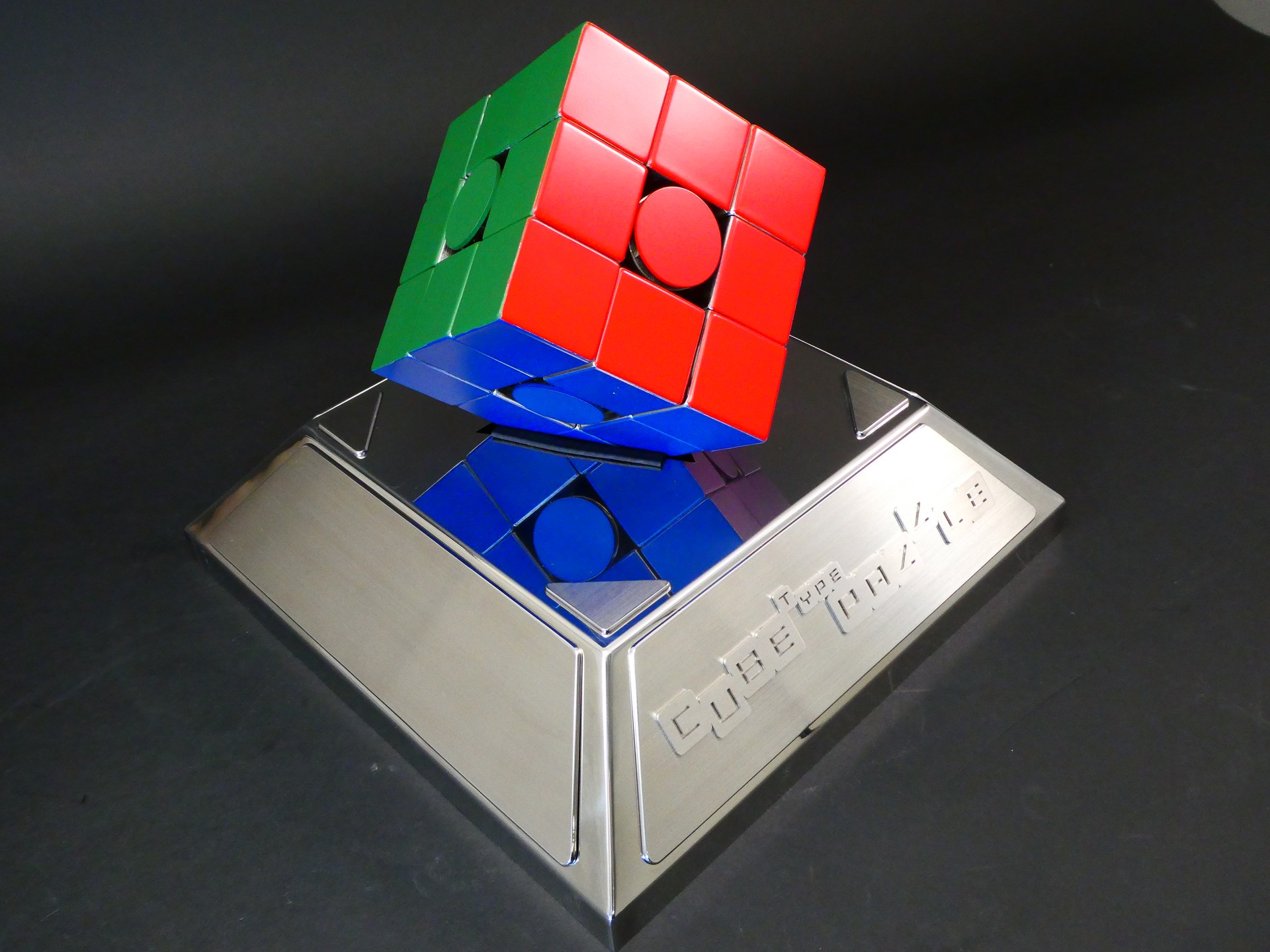

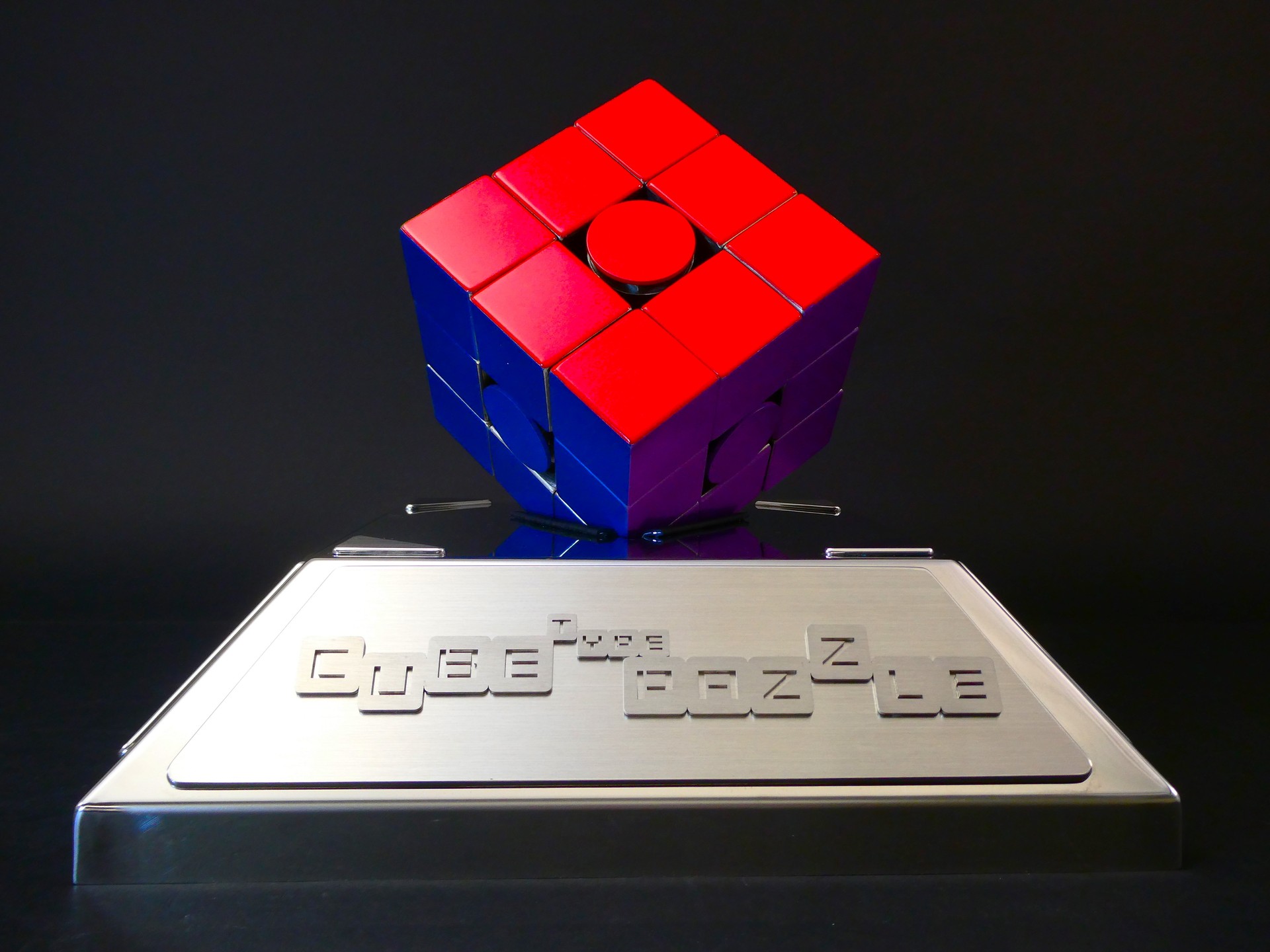

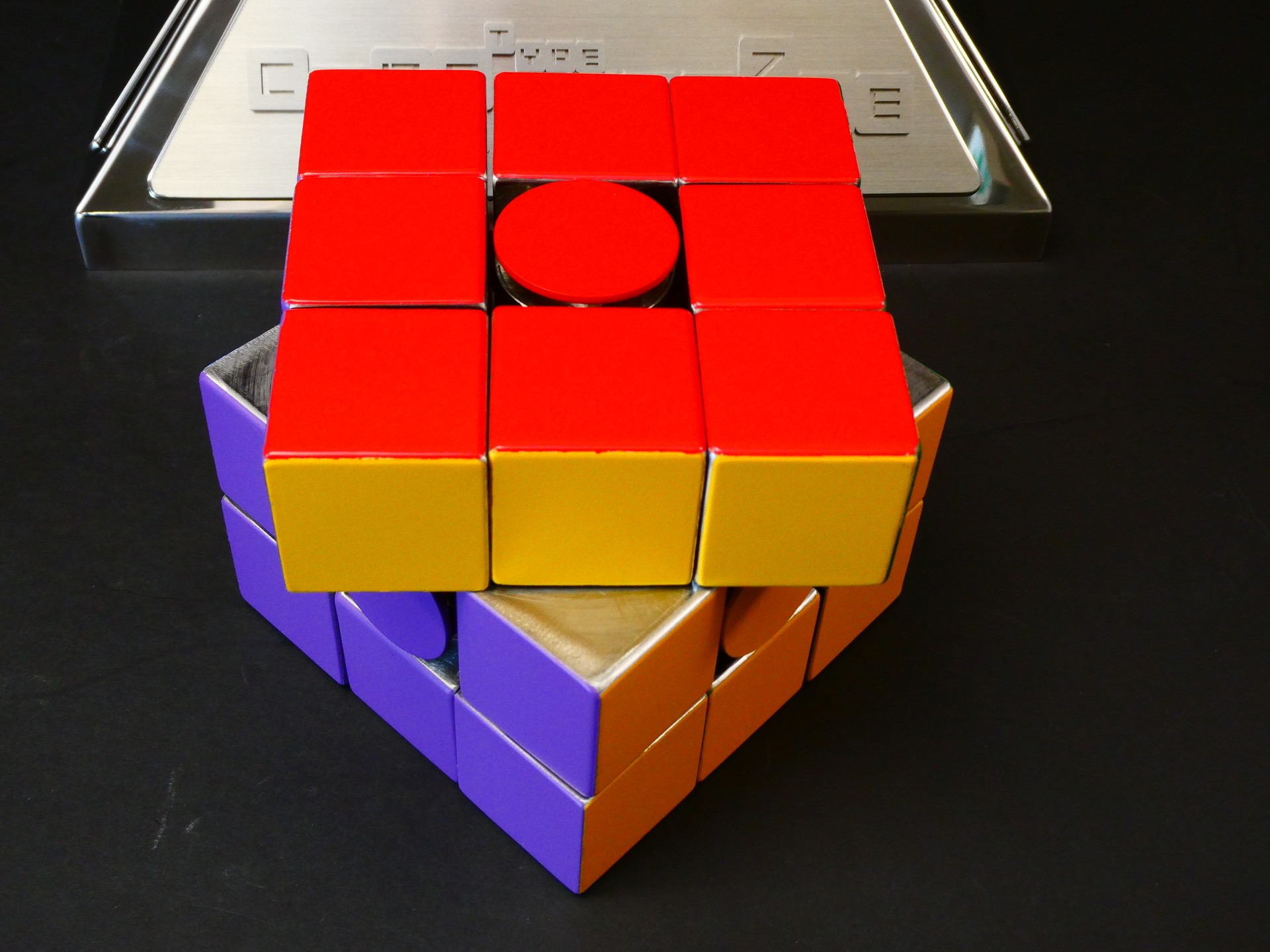

キューブ型パズル

  • ・サイズ: W120 × D120 × H120 mm

  • ・精度: ± 2.0 mm

  • ・プログラム時間: 1140 分

  • ・加工時間: 7000 分／個

  • ・加工数量: 27 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: t0.15/t1.0/t2.0/t5.0 mm

  • ・作品種類: オリジナル品

加工工程

  • プログラム

  • パンチレーザ加工

  • レーザ加工

  • 曲げ

  • 溶接

  • 塗装

  • 組立

アピールポイント

「板金でルービックキューブ製作に挑む」をコンセプトに活動を始め、約１年半かけて完成させました。最初に苦労した所は設計です。どのような構造にしたら良いのかから始まり、寸法やＲの大きさ、角度等を計算、紙で何度も試作をし、その後板金にて製作しました。展開ではガタつきの調整等がとても大変でした。板金での試作品も製作していく中で検証を繰り返し、各部品の寸法や形状を細かく調整しました。３個目で動かしたときの引っ掛かりや、その他不具合を見つけ、４個目で納得のいくものが完成しました。板金でもやれば出来る！という自信のついた作品となりました。
