組立221

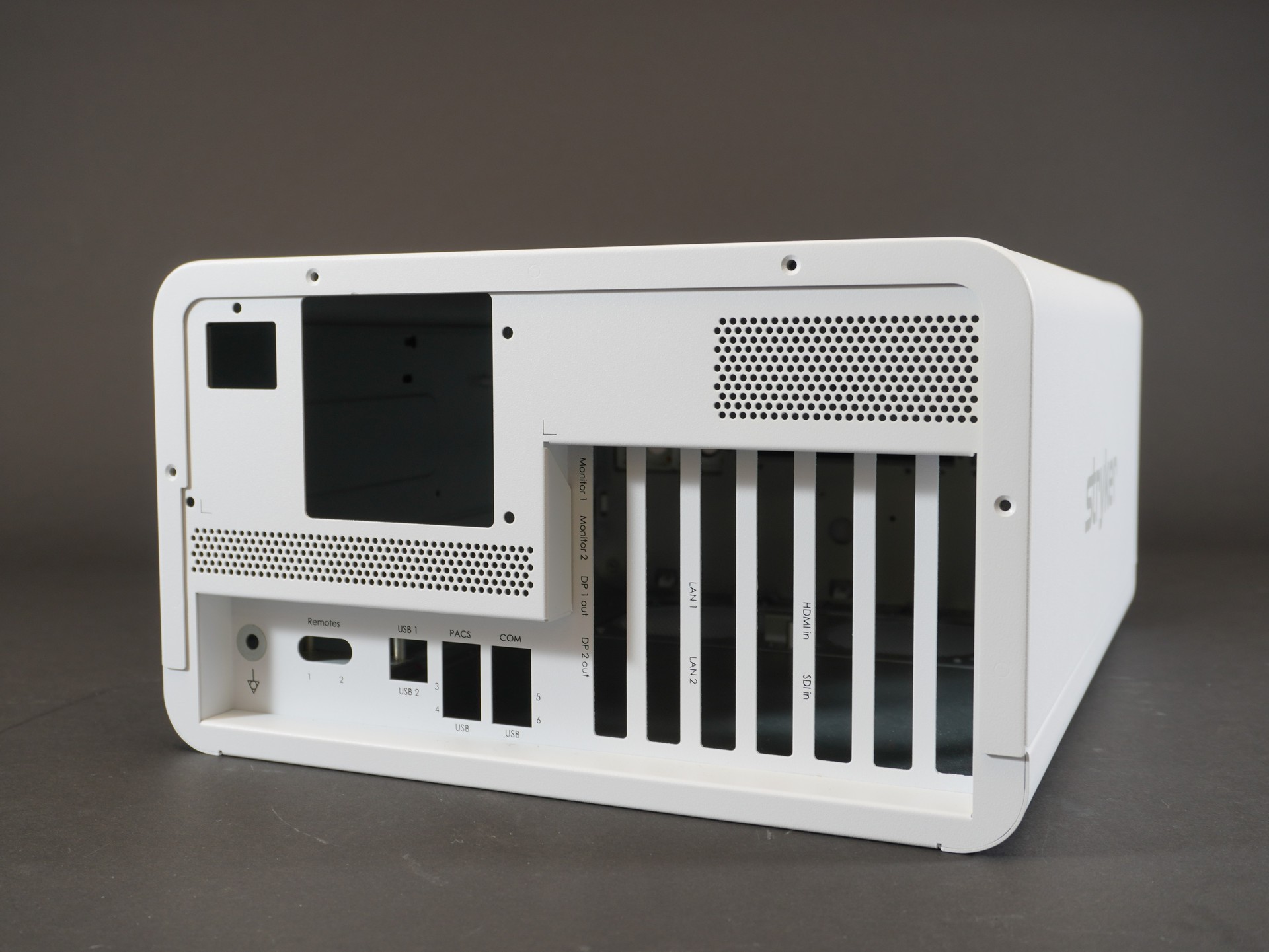

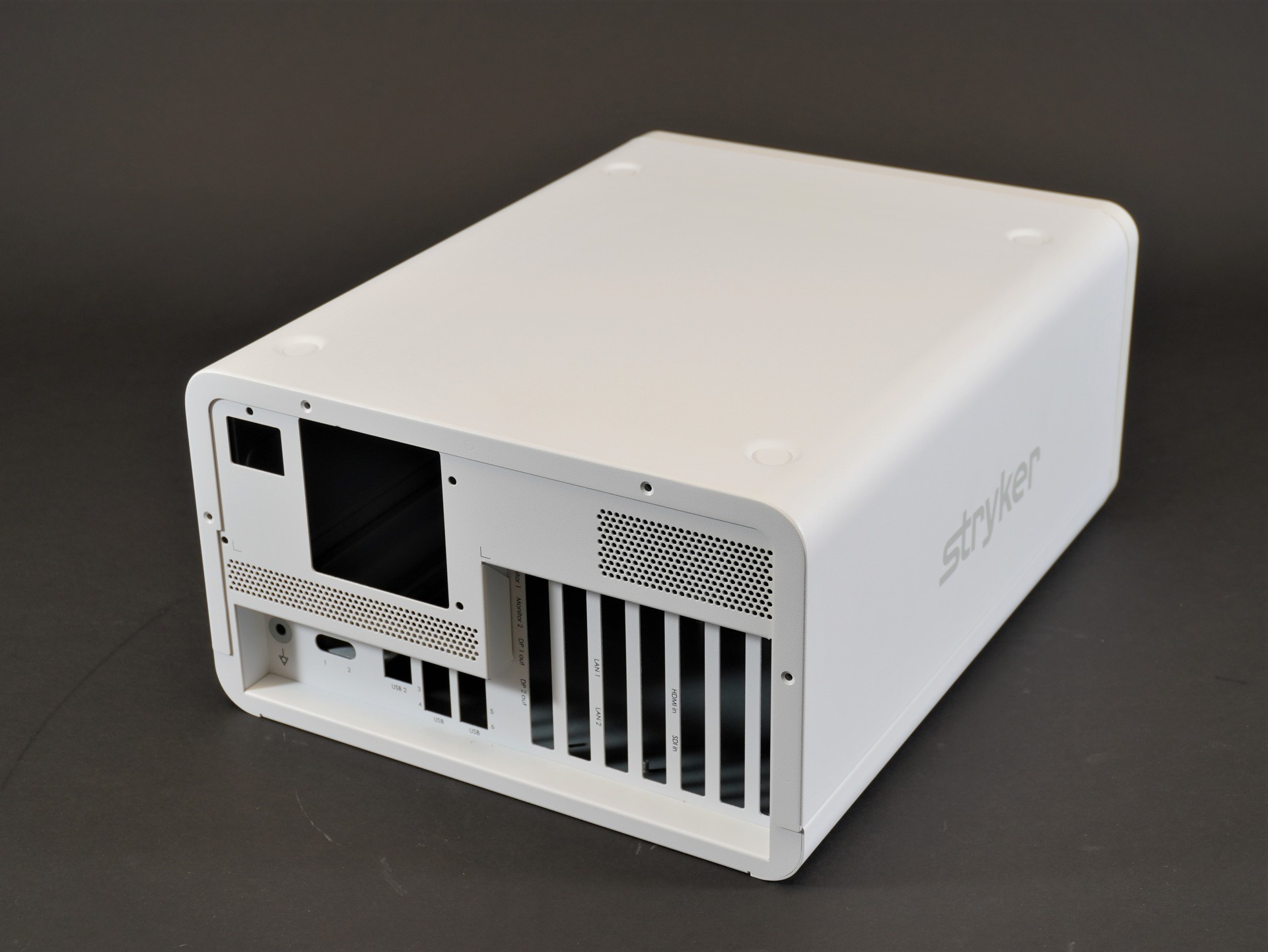

医療用コンピュータ機器

  • ・サイズ: W425 × D330 × H190 mm

  • ・精度: ± 0.25 mm

  • ・プログラム時間: 30240 分

  • ・加工時間: 2 days 分／個

  • ・加工数量: 1 個

  • ・材質: SGCC

  • ・板厚: 1.2 mm

  • ・作品種類: 量産品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 溶接

アピールポイント

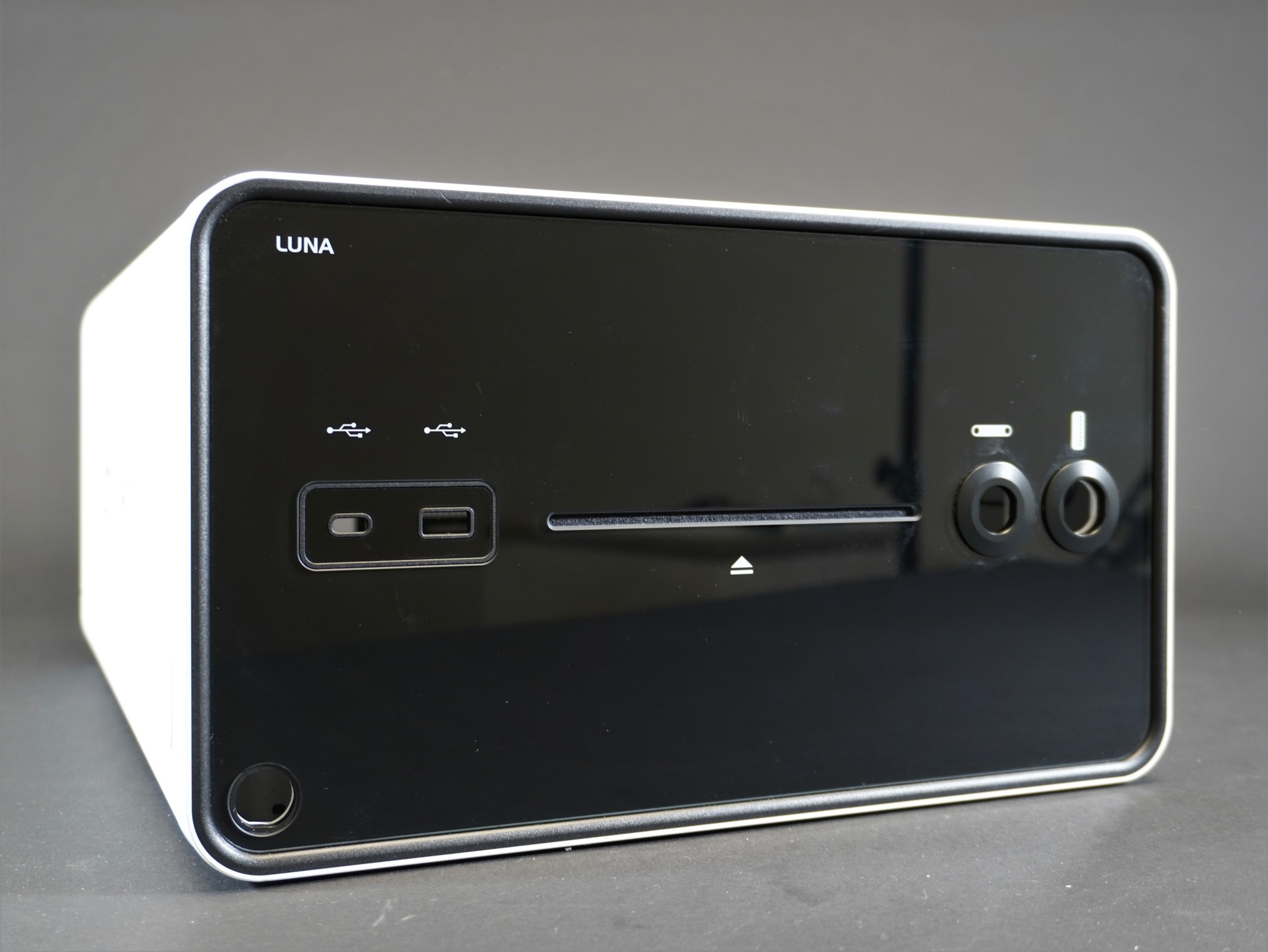

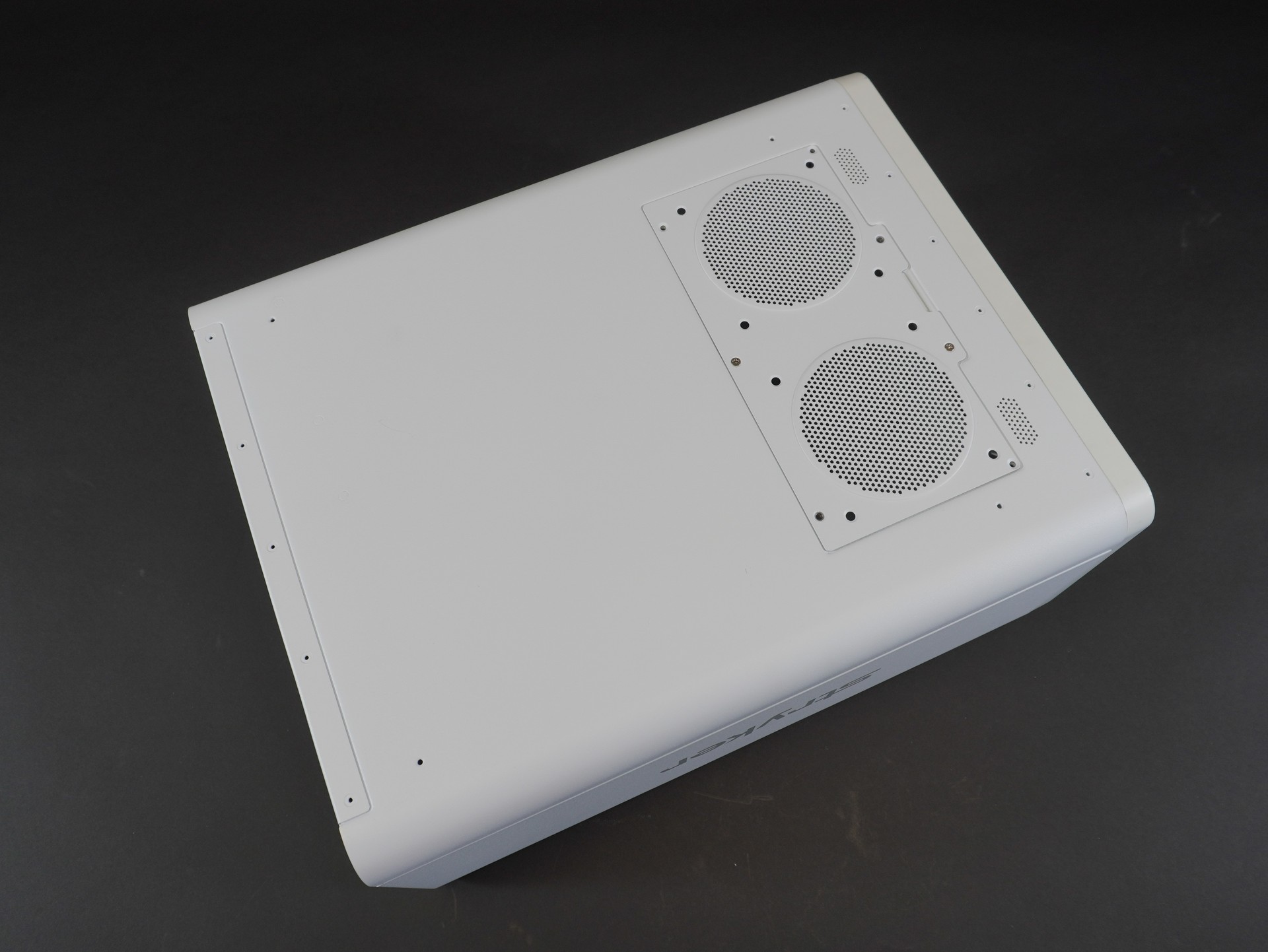

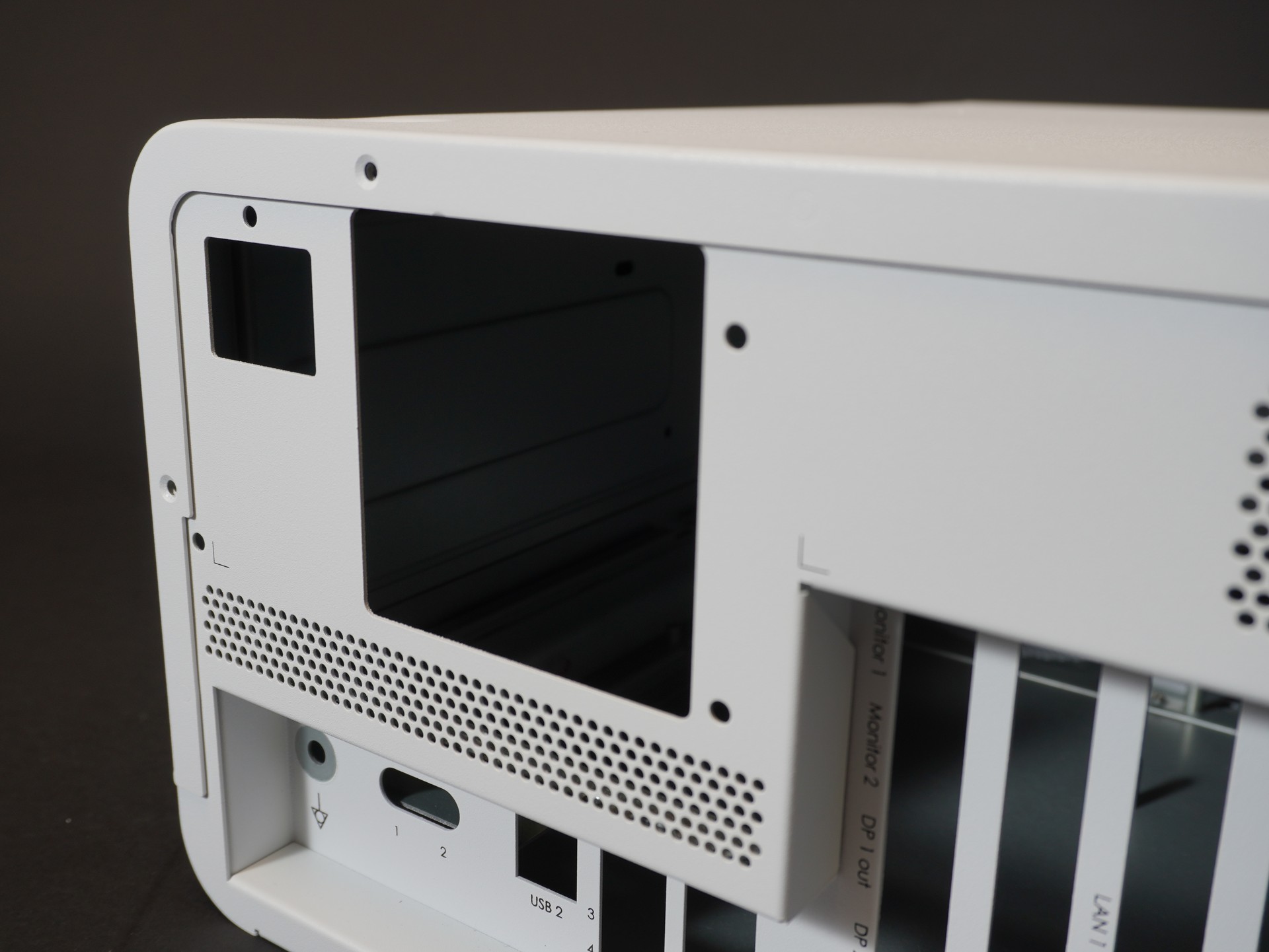

Each product’s top and bottom covers must be assembled and inspected using 3D measurement instruments to generate a digital production record. The R-corner of the covers must align precisely with the front plastic panel, and the gap between them must not exceed 0.2 mm. At the same time, dynamic SOPs are introduced through Meta MR glasses during assembly to optimize the riveting sequence, ensuring structural dimensional stability and reducing defect rates.
