第38回優秀板金製品技能フェア

組立品の部 全75作品

360°から作品を見る

組立219

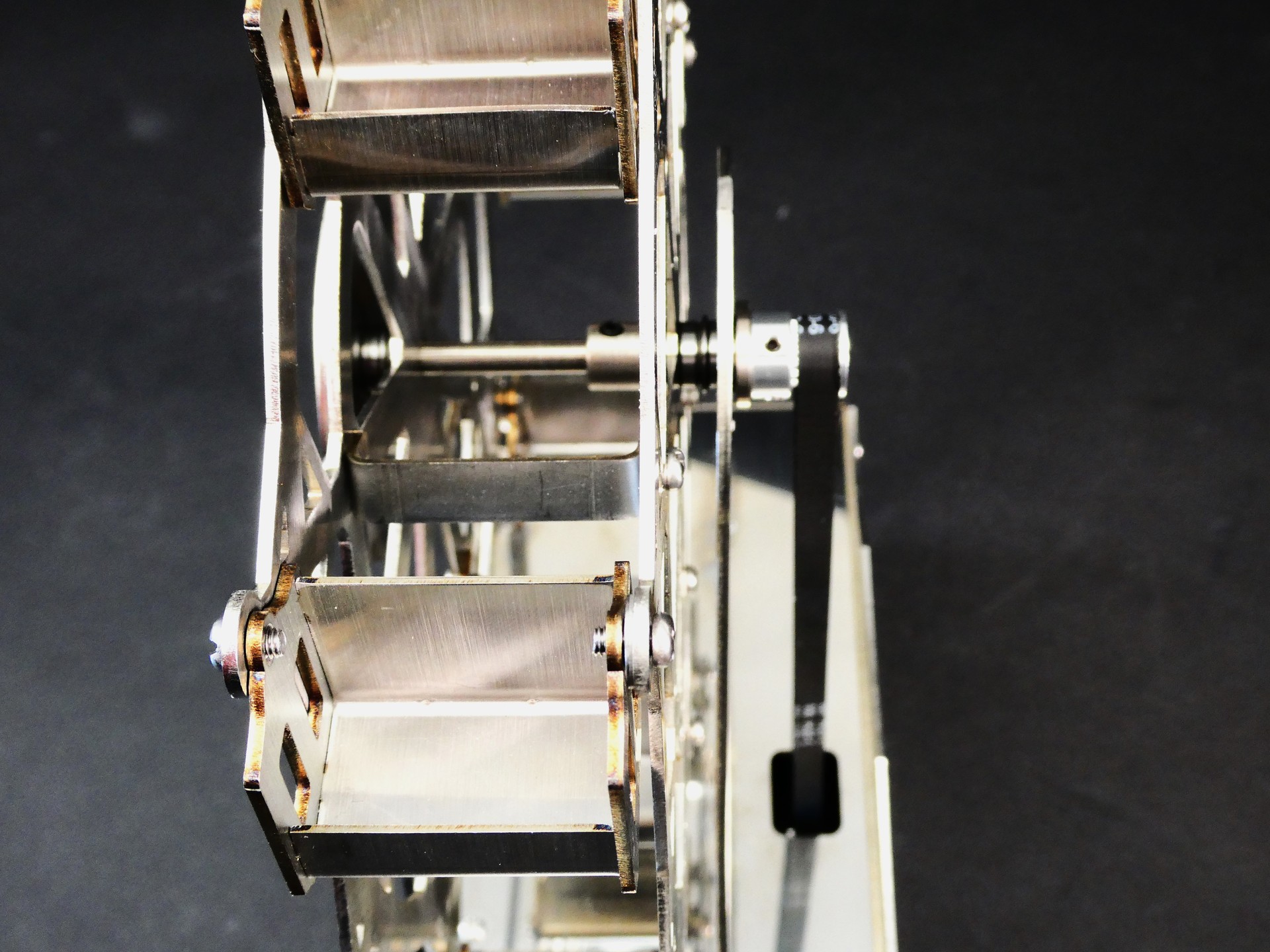

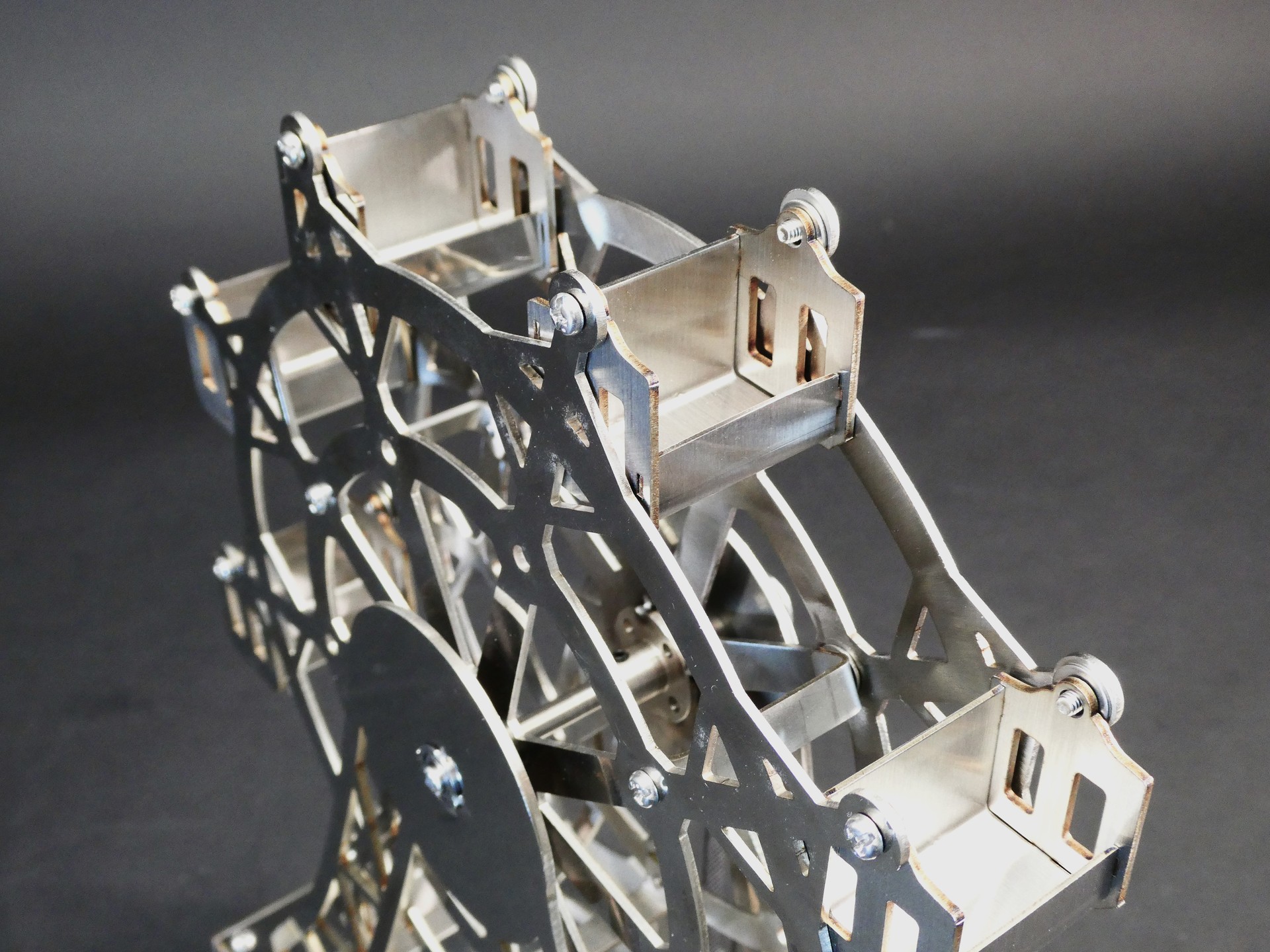

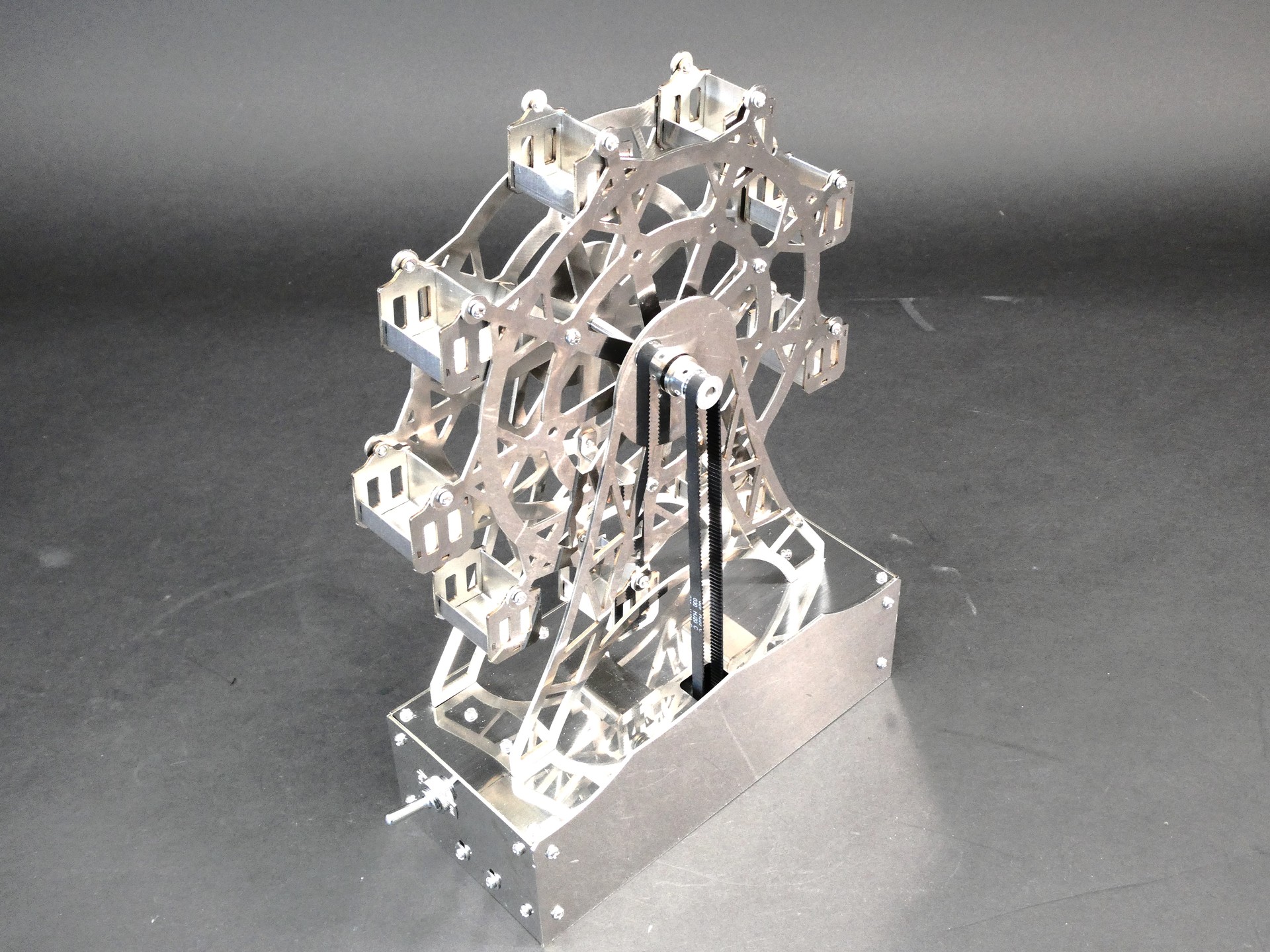

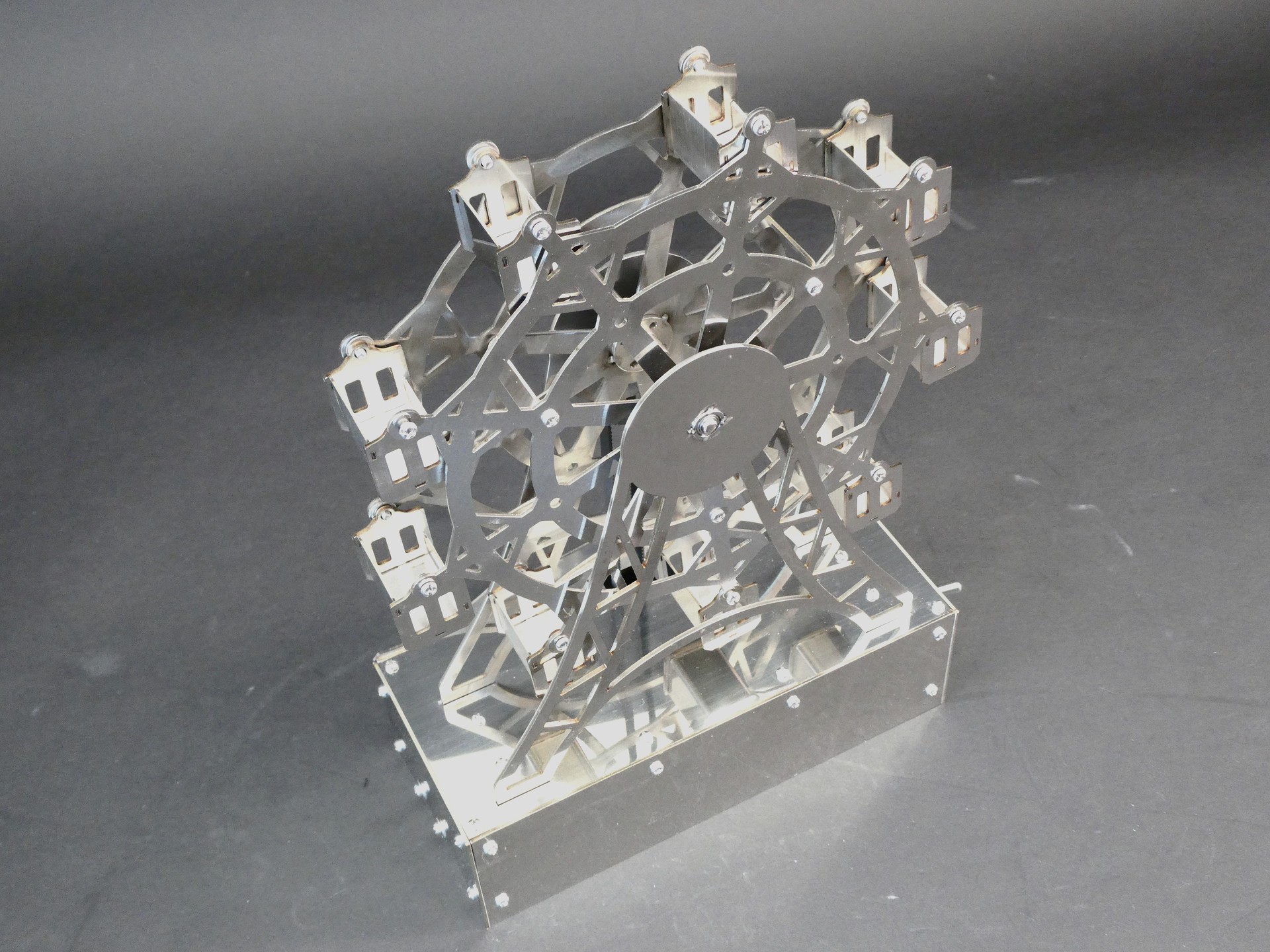

観覧車

  • ・サイズ: W250 × D100 × H330 mm

  • ・精度: ± 0.5 mm

  • ・生産準備時間: 15日

  • ・加工時間: 10時間 分／個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 1.5、2.0 mm

  • ・作品種類: オリジナル品

加工工程

ＣＡＤ/ＣＡＭ⇒レーザ加工⇒曲げ ⇒組み立て⇒面仕上げ⇒成形

マシン名

パンチ・レーザー複合マシン （EMLーAJｅシリーズ） ベンディング　マシン （ＨＲＢ　8025）

アピールポイント

以前から技術者として、動く構図物を見る事に興味があり、実際に存在する観覧車を、我が社の技術でミニチュアとして再現してみようと思いつきました。

実際の構造物を小さい世界に落とし込む事で、板金加工の可能性と楽しさを表現しました。

技術的に溶接による変形や、修理時の分解の難しさを避けるために各部品をビス止めで組み立てできるように設計しました。

可動部で部品同士の接触等があり、個々の部品の高い加工精度が必要で、自社の加工技術や加工機を高い精度で使いこなす事で、観覧車を作成することができました。
