第38回優秀板金製品技能フェア
組立品の部 全55作品
組立204

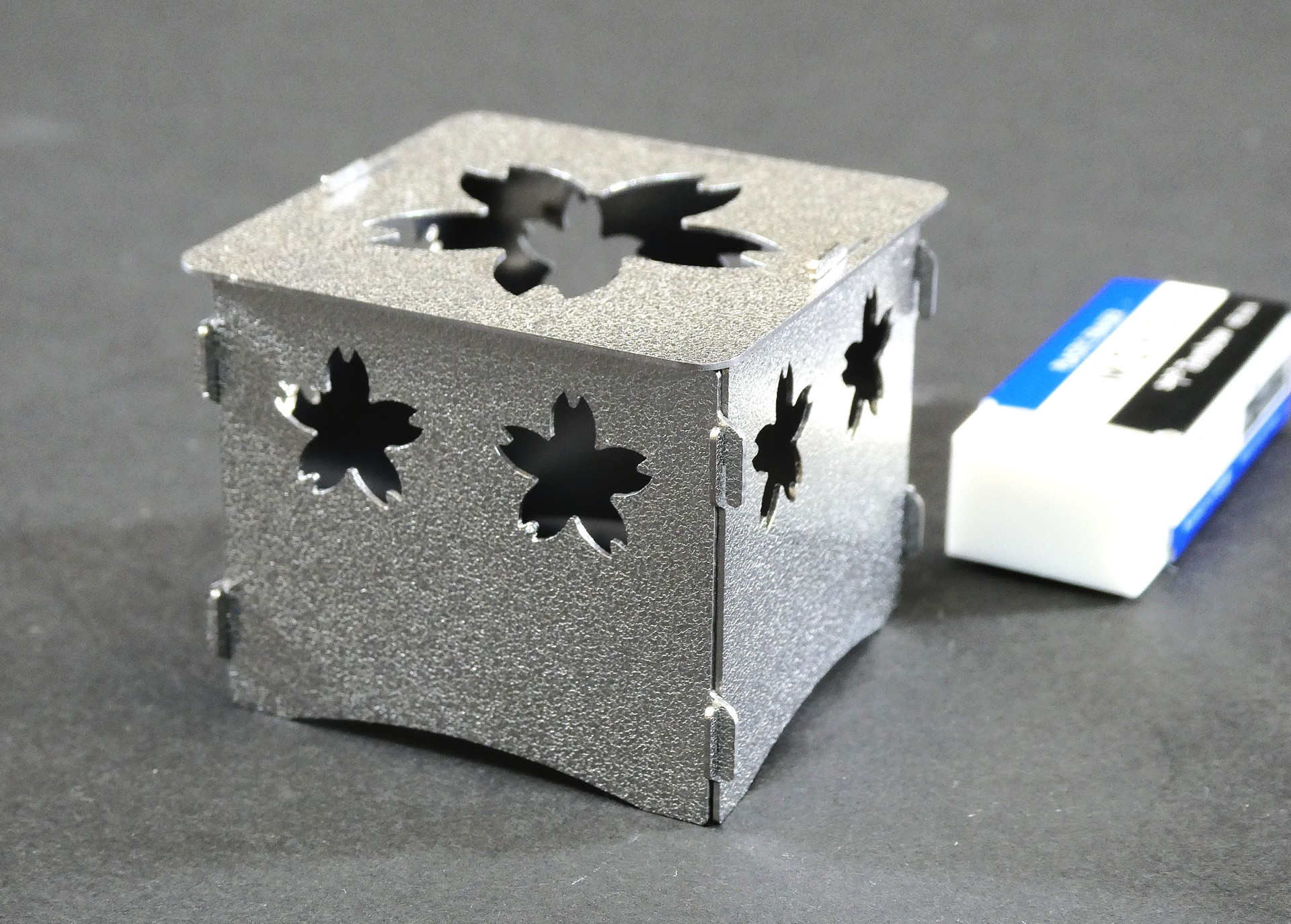

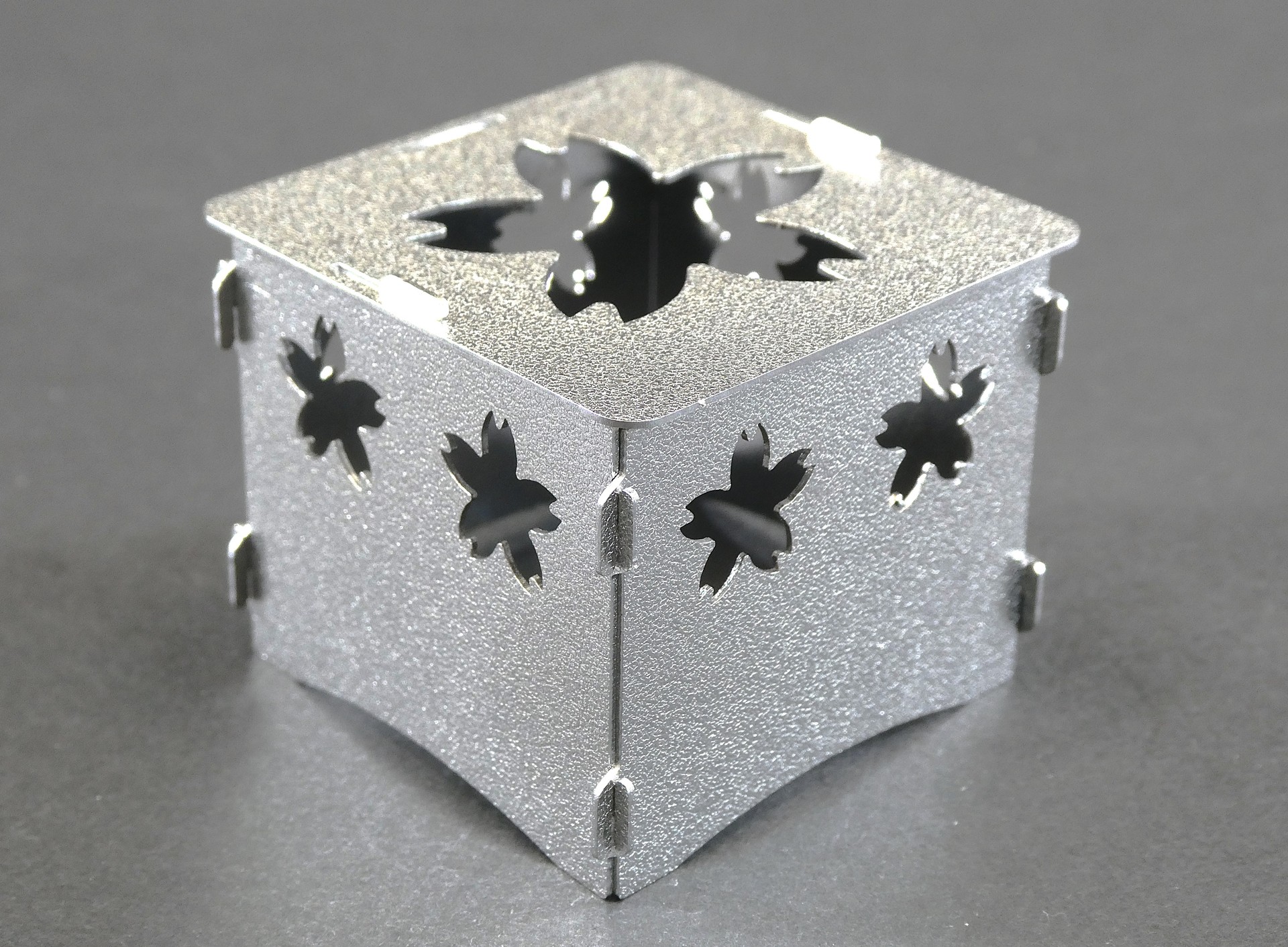

カプセルトイ用キャンドルカバー
-
・サイズ: W44 × D44 × H37 mm
-
・精度: ± 0.2 mm
・プログラム時間: 100 分
-
・加工時間: 10 分／個
・加工数量: 3 個
-
・材質: NSSCFW2
-
・板厚: 0.5 mm
-
・作品種類: 試作品
加工工程
2D/3D設計
レーザ加工
アピールポイント
キャンドルカバーとして製作しました。
元々は大きな灯篭系として作成しましたが、今回はカプセルトイとしてカプセルに収納できる大きさに設計しました。

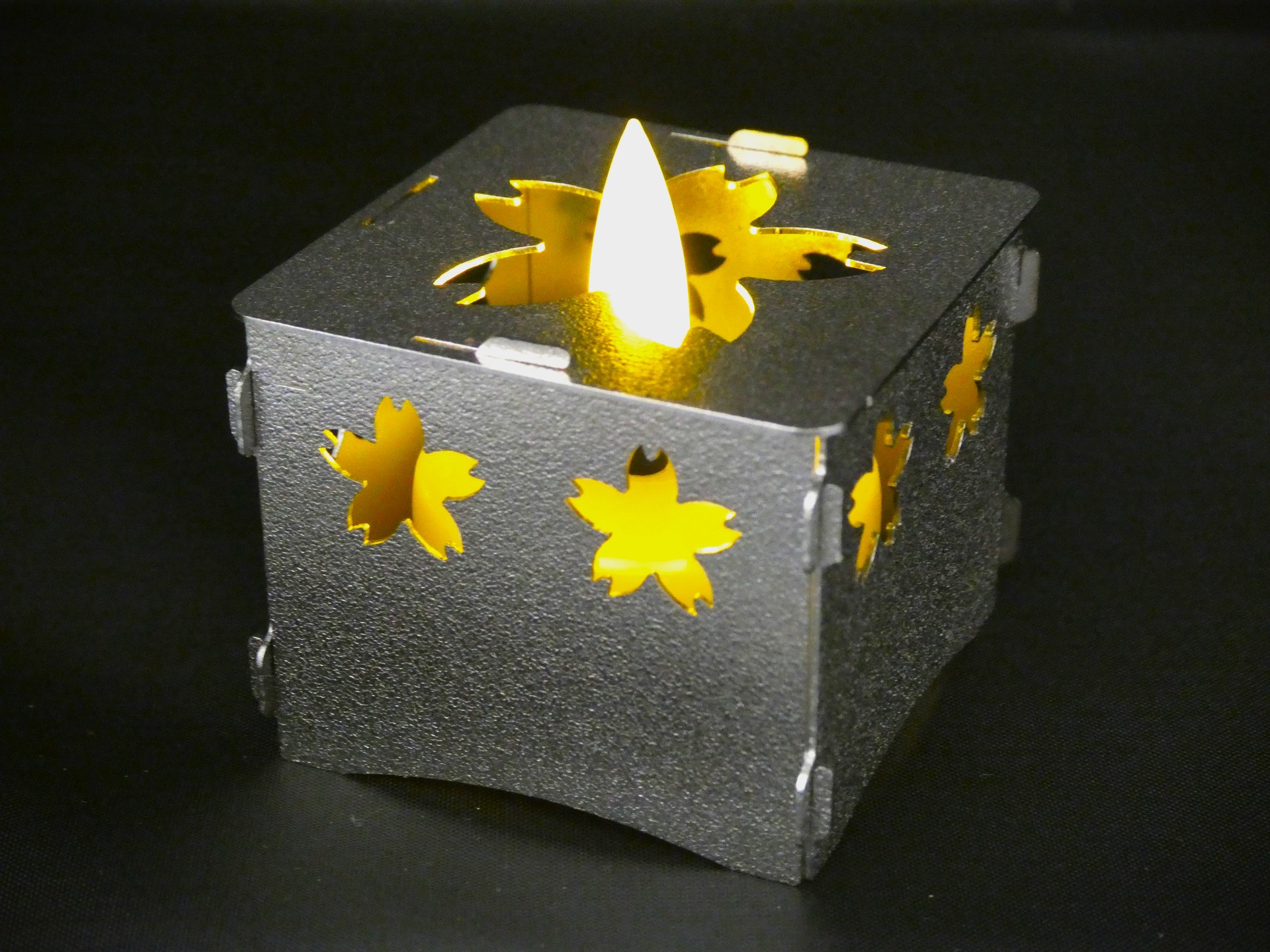

基本的には１００円均一や通販サイトで購入できるLEDライトは収納できる様にしていて、暗所でライトを点灯すると壁や床にきれいな模様が浮き出るようにしました。

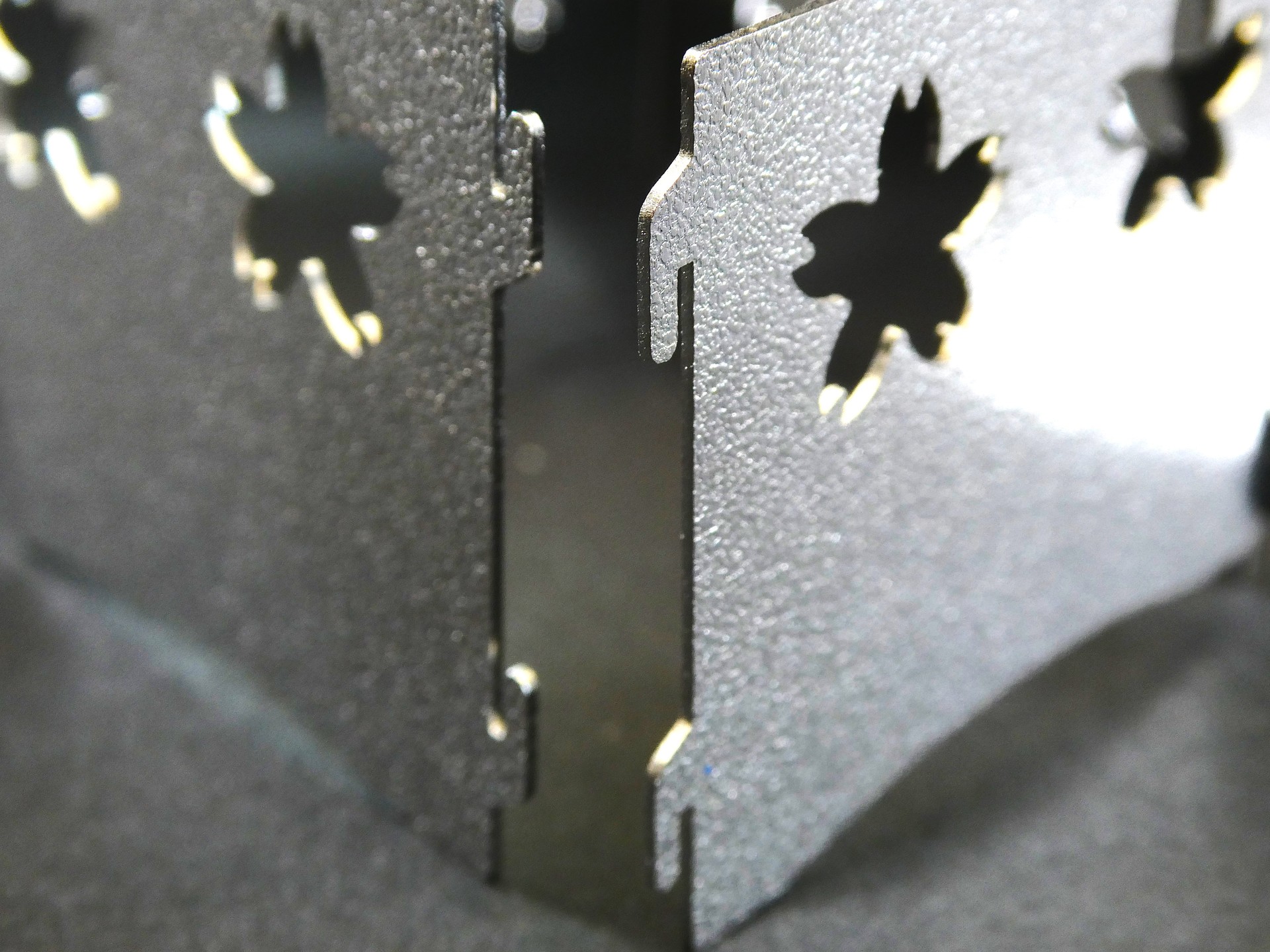

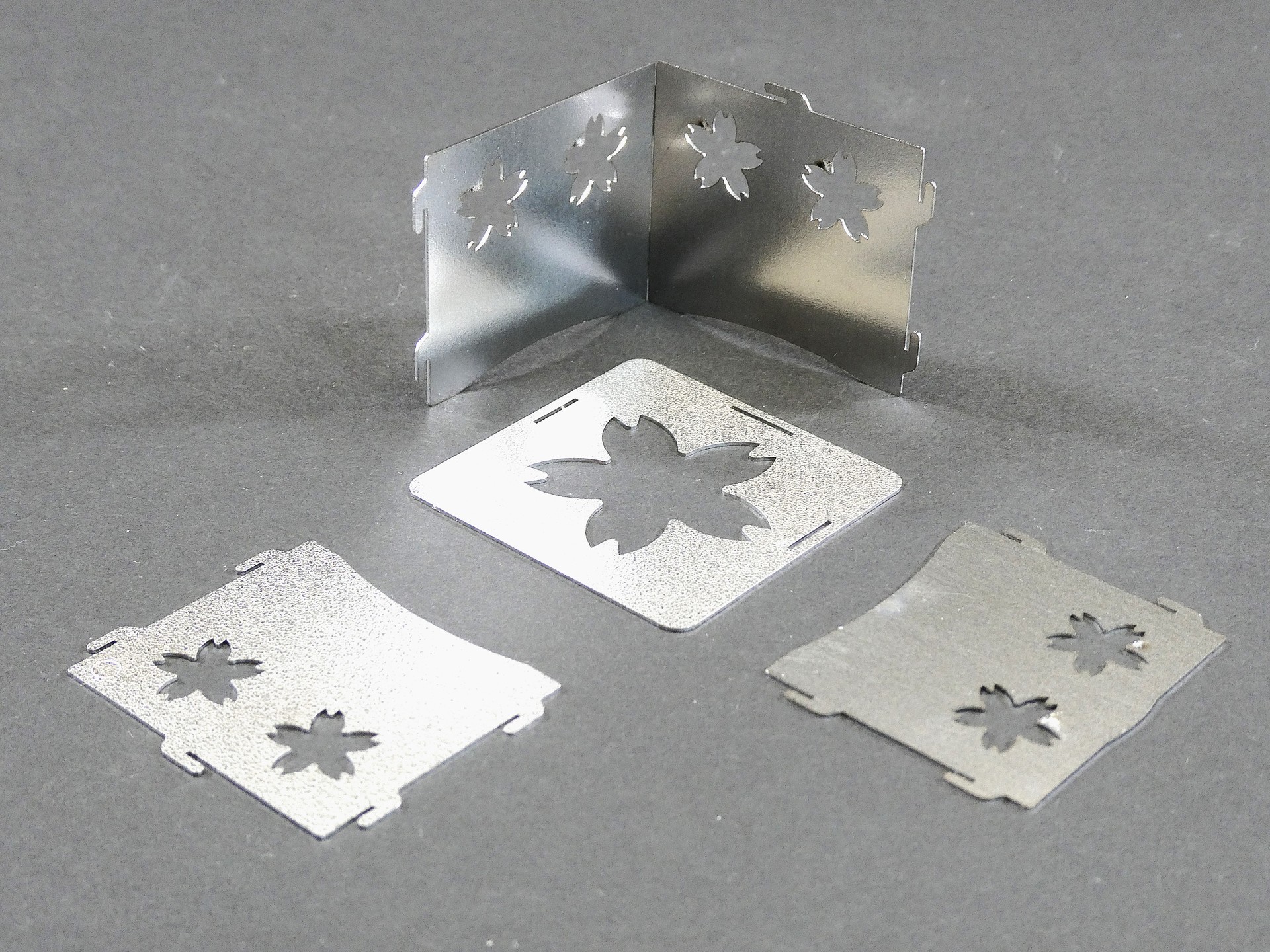

組付け方にこだわり、板５枚を爪を用で組付けて、外れ難く工夫しました。
材料は弊社で使用している量産品の端材を使用して、スクラップ低減を１つの目的としました。
