組立202

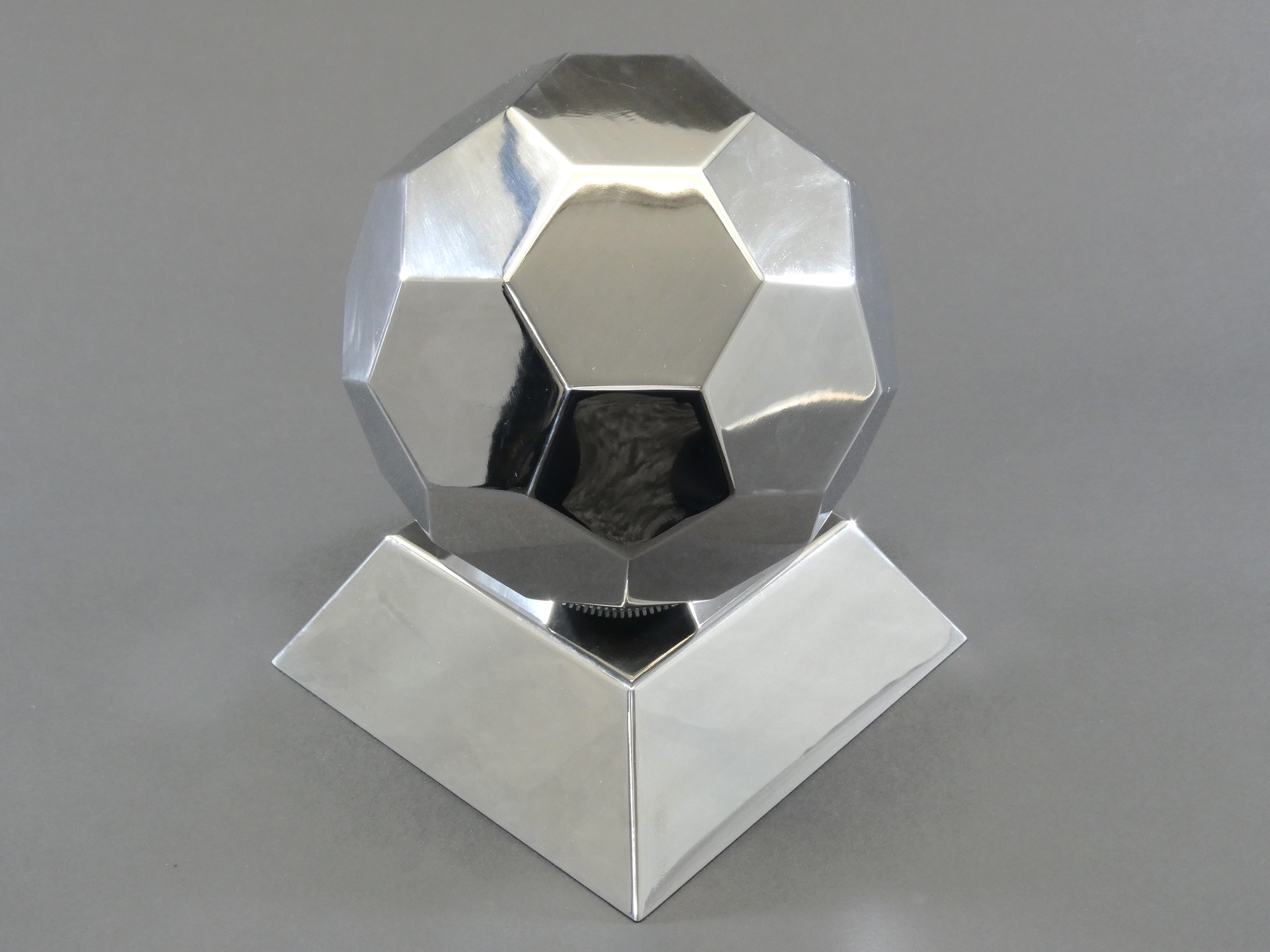

メタルサッカーボール
-
・サイズ: W200 × D200 × H200 mm
-
・精度: ± 0.2 mm
・プログラム時間: 8 分
-
・加工時間: 660 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 2.0 mm
-
・作品種類: オリジナル品
加工工程
プログラム
パンチレーザ加工
曲げ
溶接
表面仕上げ
アピールポイント
本製品は寸法の精度を求めた製品ではなく、若手社員の溶接技術の向上を目指して製作しました。

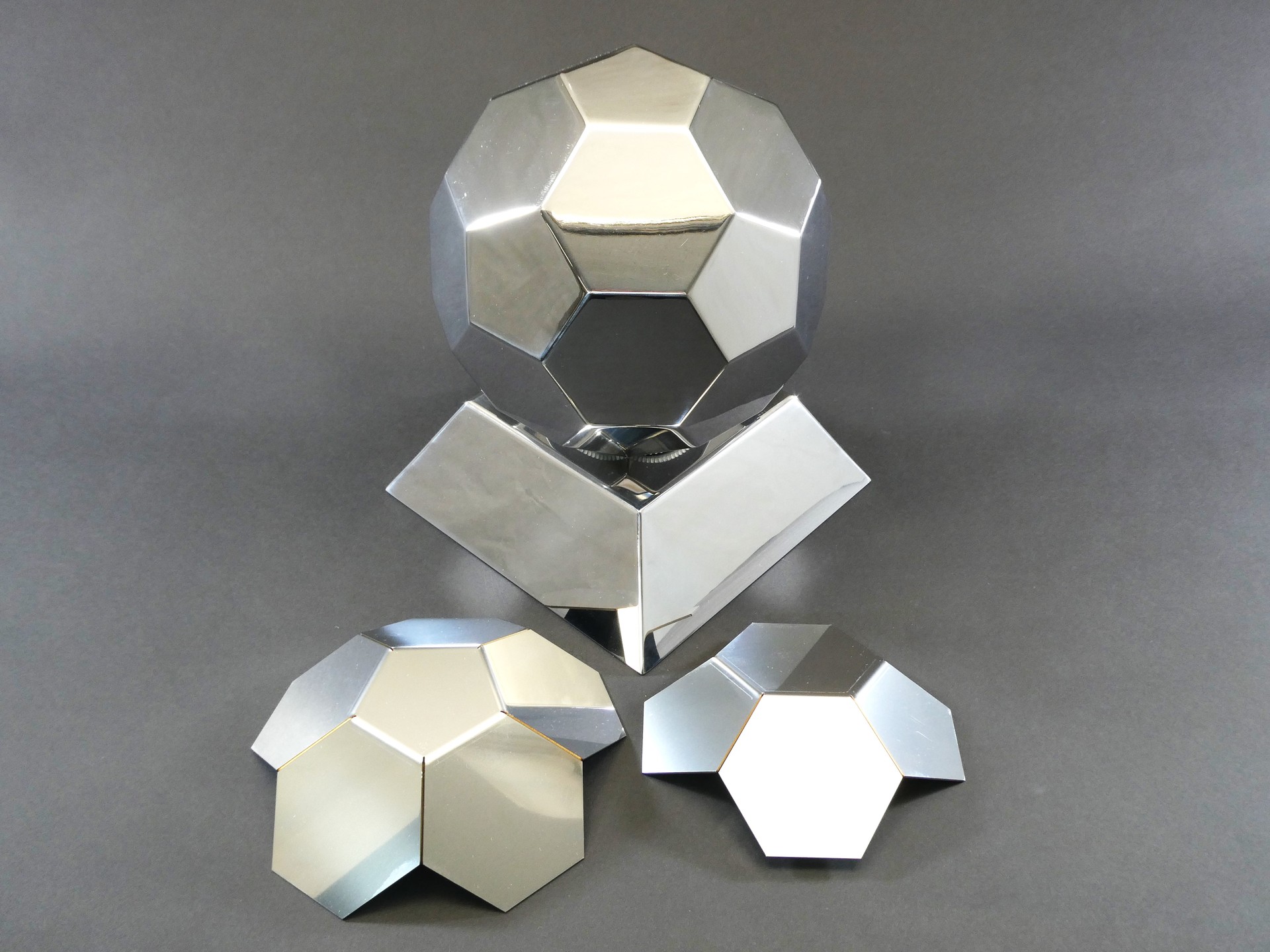

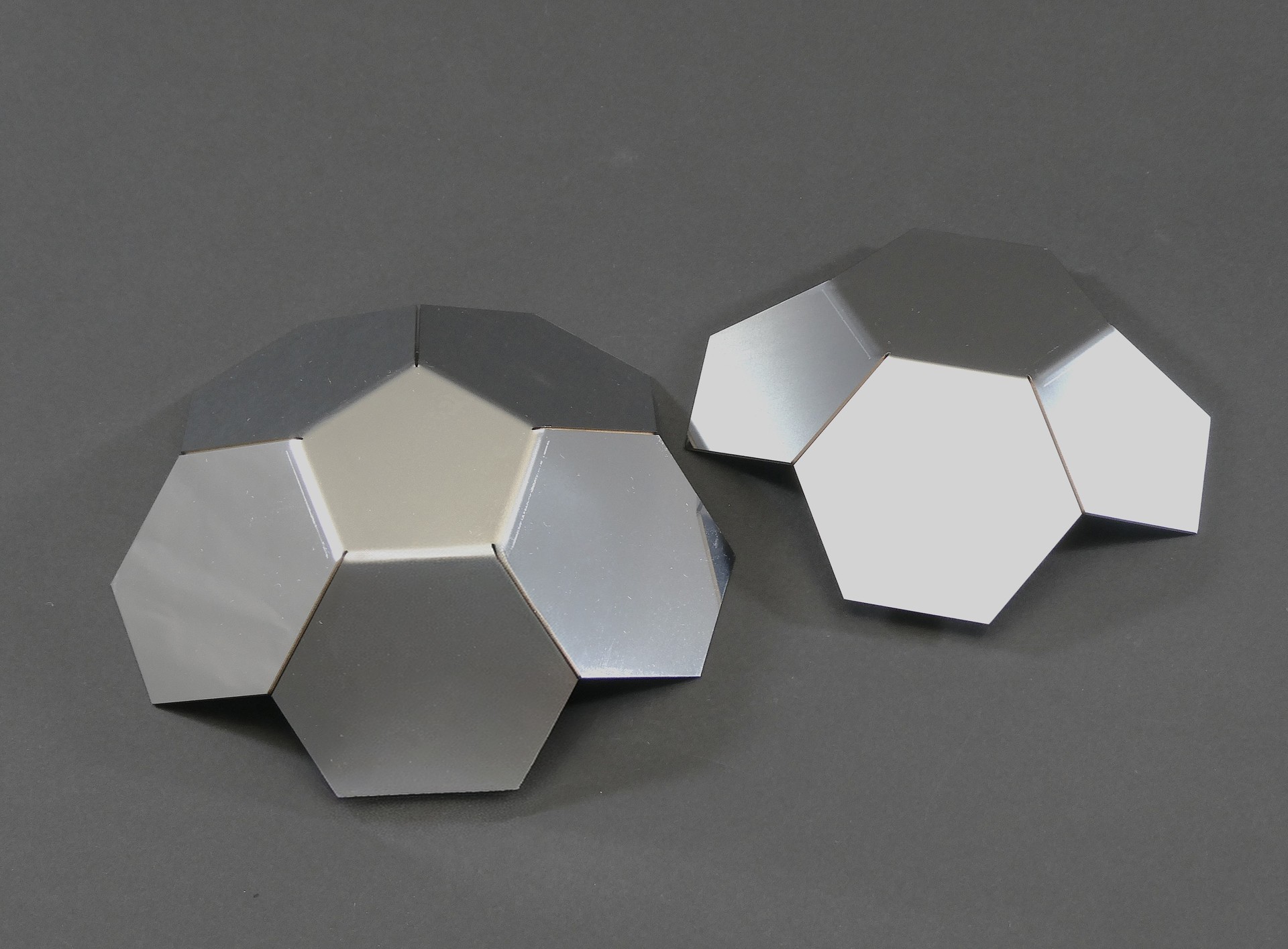

大小複数の部品から構成されていて、曲げの部位や溶接の部位の識別が付かないように仕上げることを目標に製作しました。

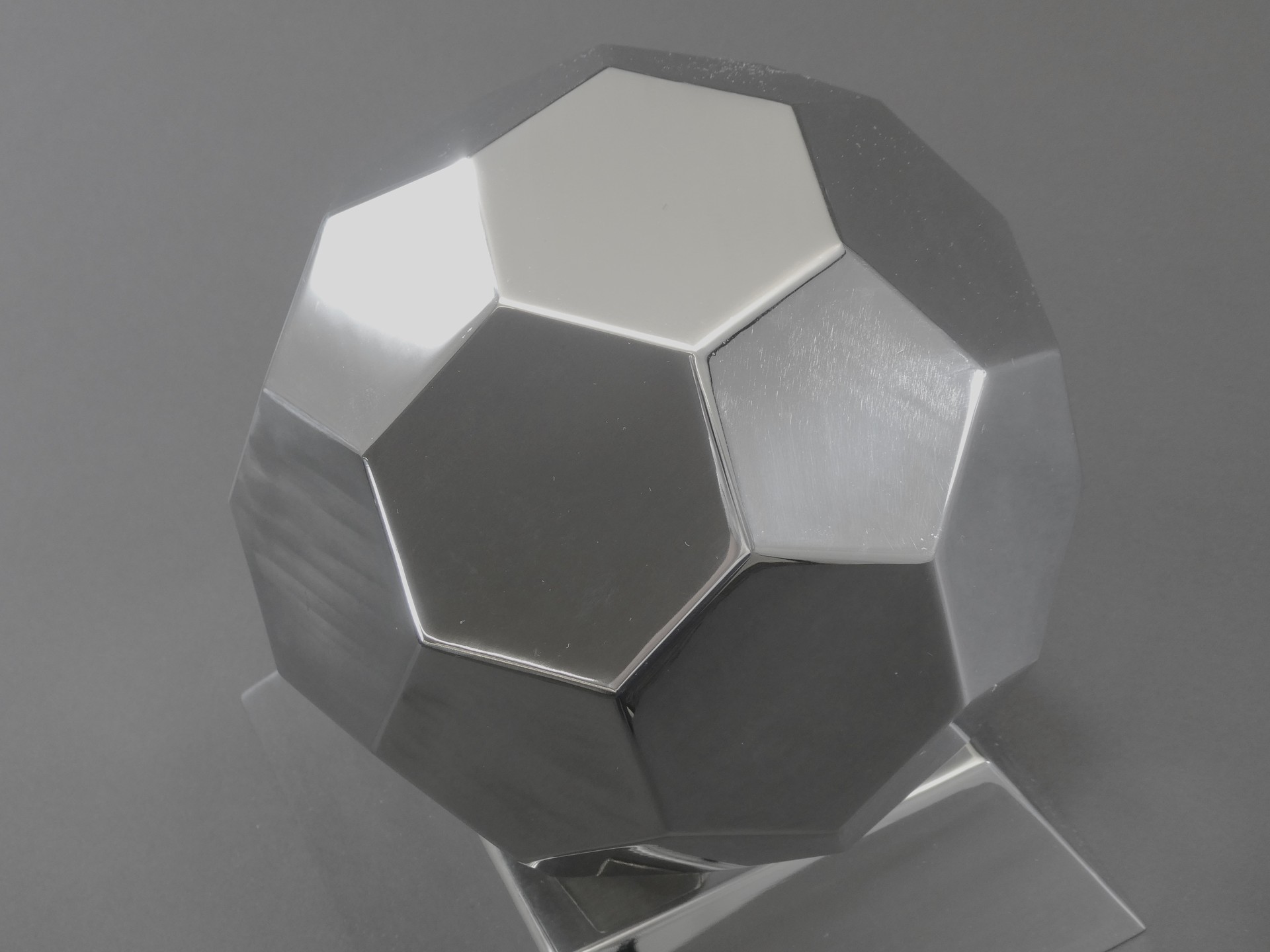

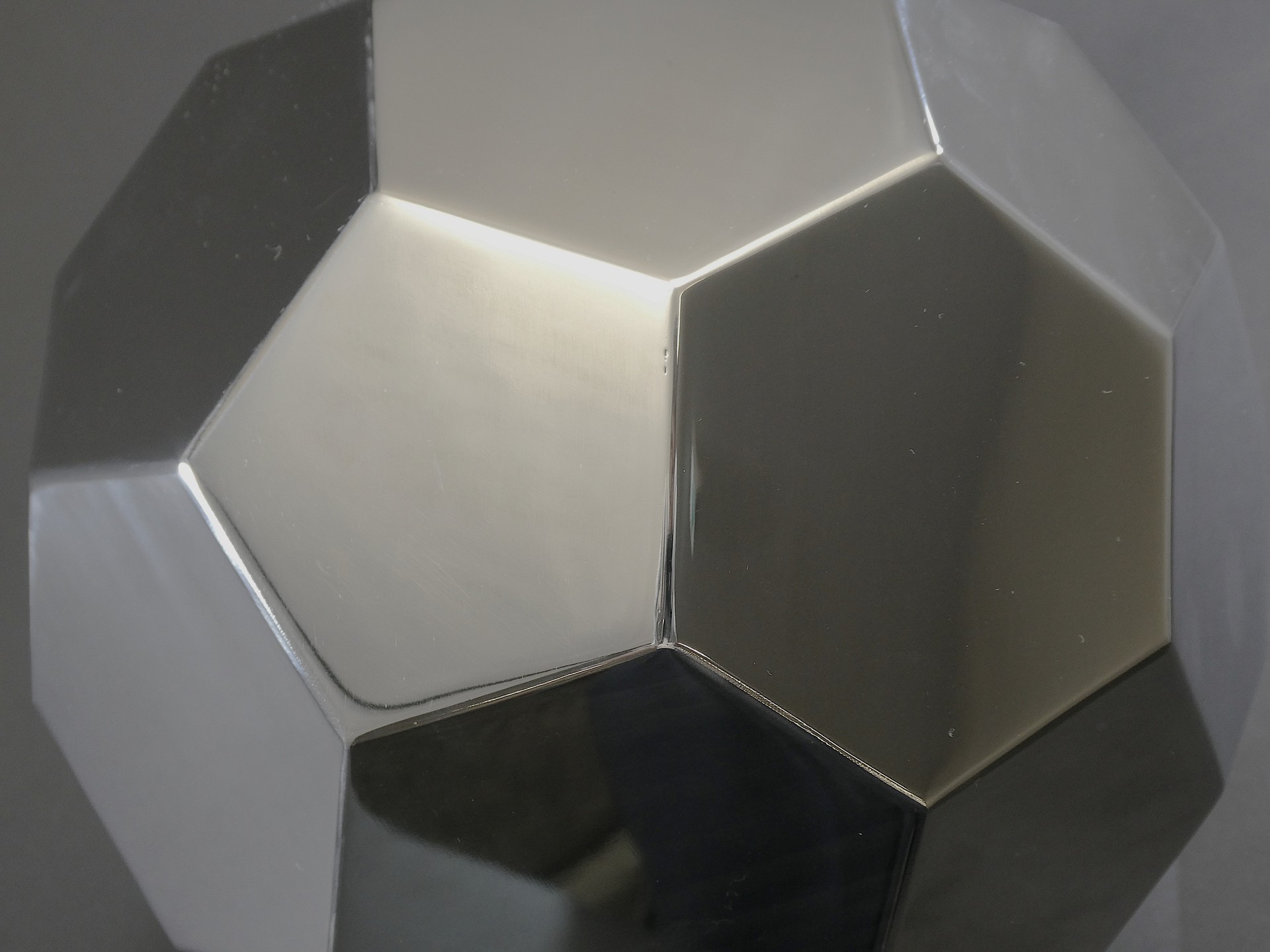

曲げの精度は溶接工程が接合し易い様に、合わせ目が開かない様に寸法精度を高め、外観の公費いな仕上げにも拘り、研磨業者に依頼せずに自社の作業者が手作業で表面研磨加工を行いました。
こうした後工程作業を経験したことにより、溶接仕上げの技術向上に繋がりました。
