組立201

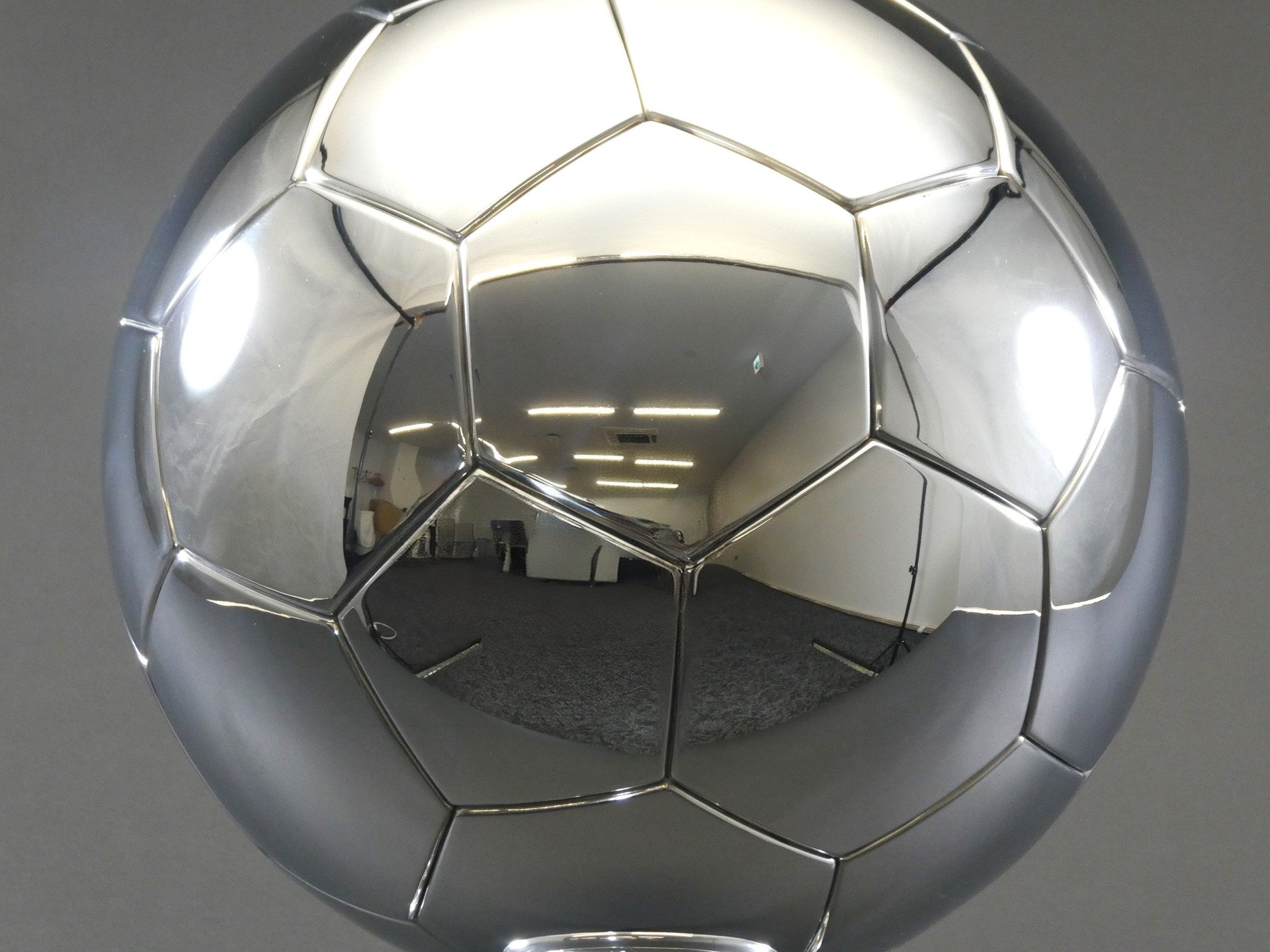

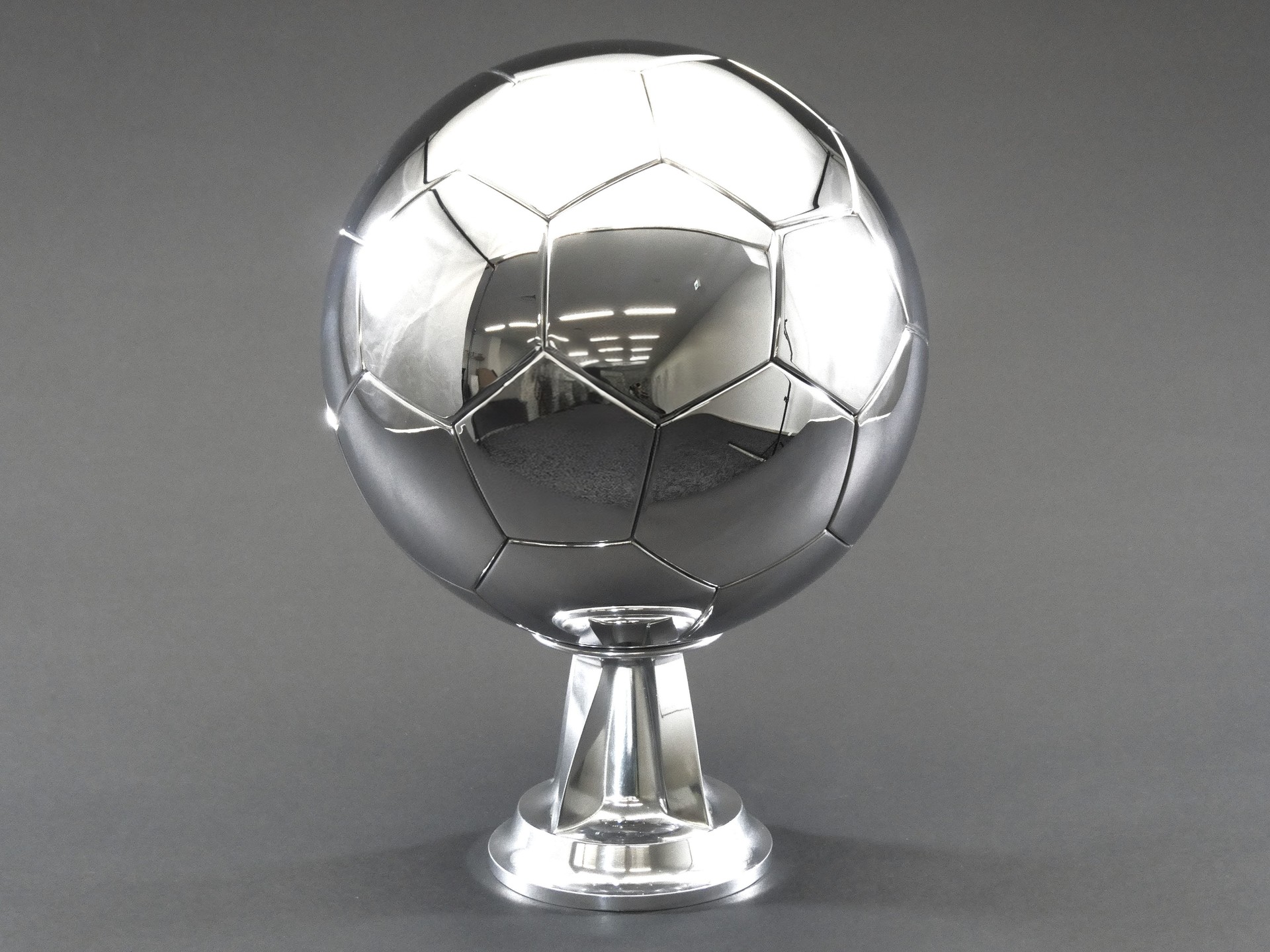

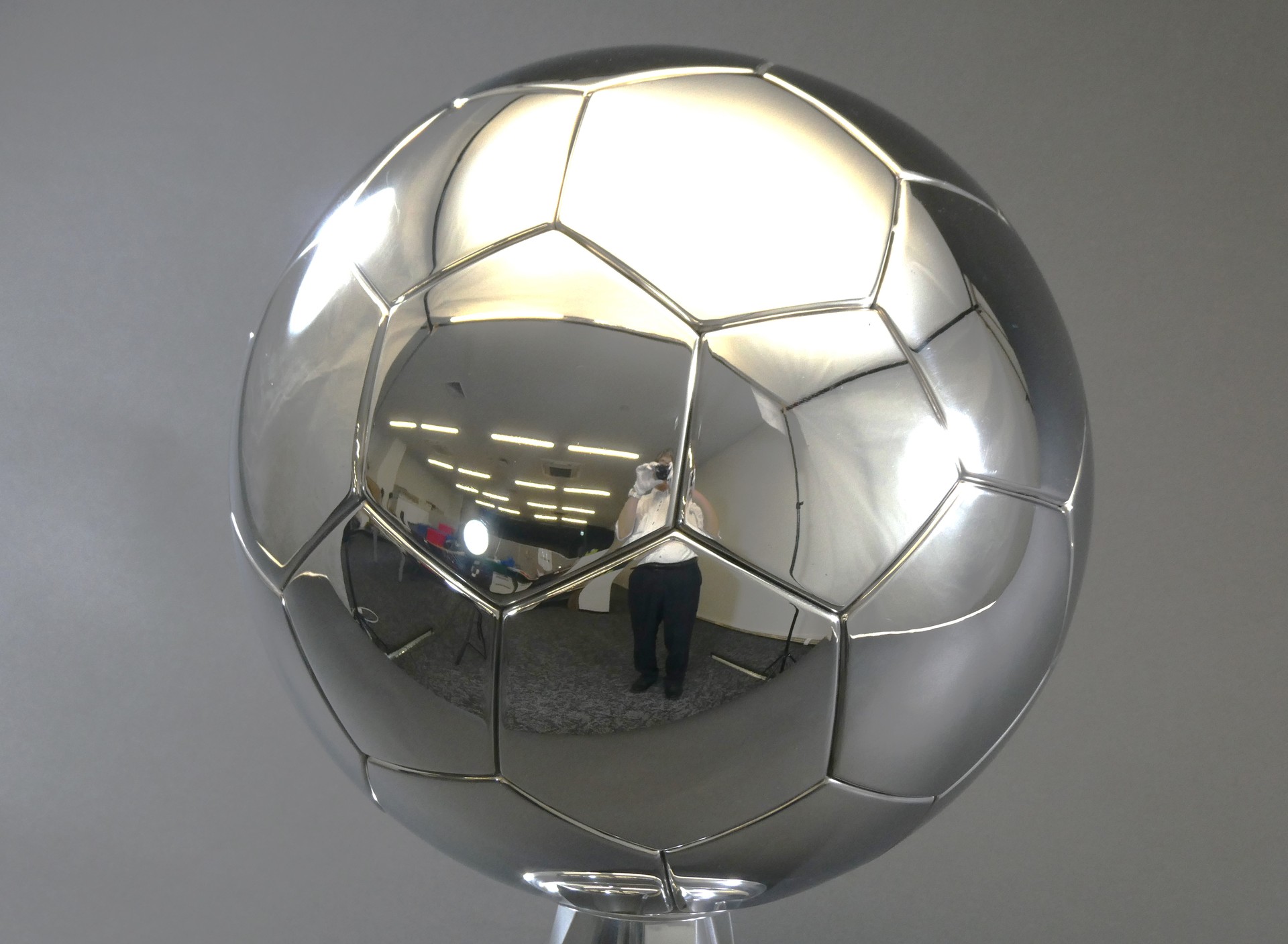

ステンレス製サッカーボール
-
・サイズ: W360 × D360 × H360 mm
-
・精度: ± 2.0 mm
・生産準備時間: 16
-
・加工時間: 1920 分／個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.2 mm
-
・作品種類: オリジナル品
加工工程
レーザBL（五角形/六角形） プレス 合わせ込み 溶接 表面研磨
マシン名
レーザ 500tonプレス TIG溶接
アピールポイント
実物のサッカーボールを再現するために、五角形と六角形のプレス品を使い球体をリアルに再現しました。

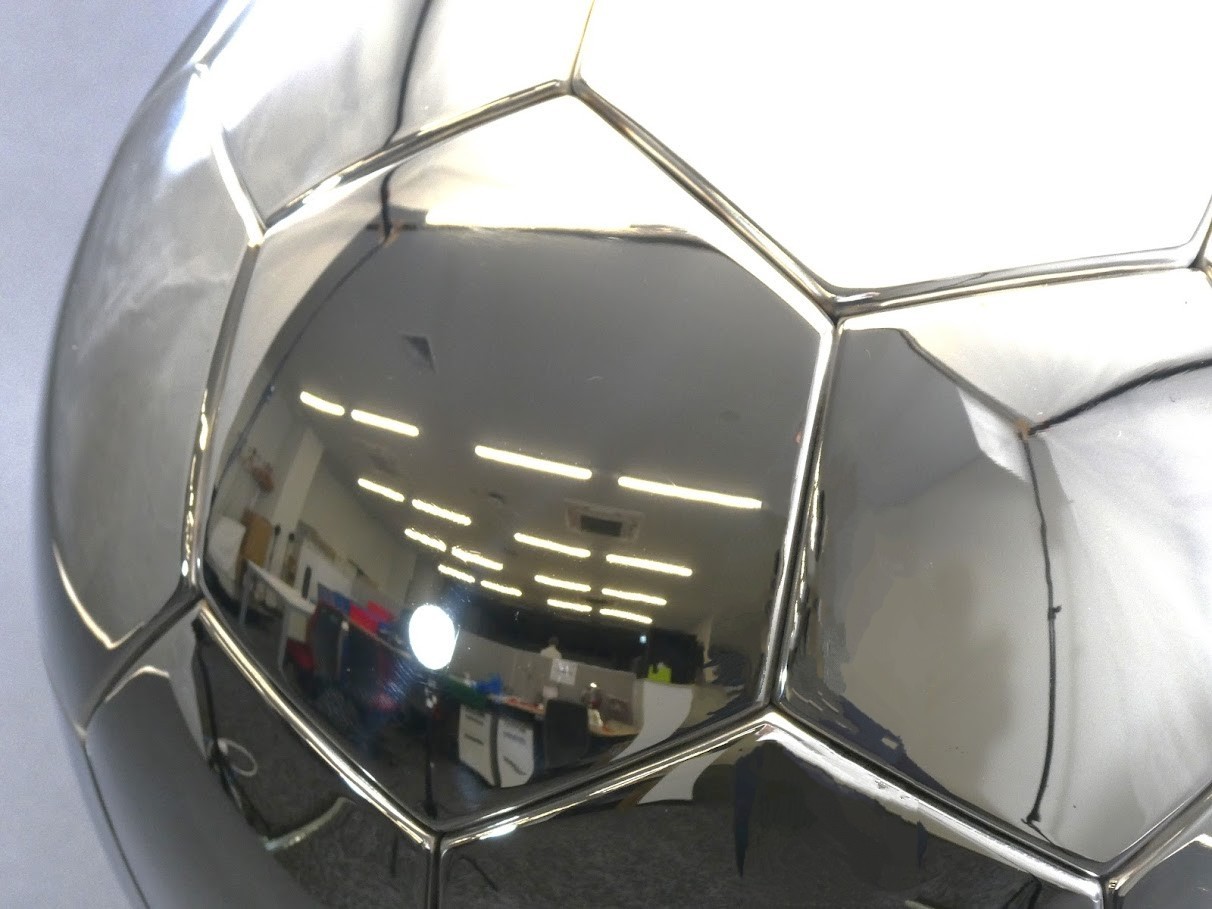

各接合部がお互いにぶつかり合うために手作業で合わせ込みを行って綺麗な球体にしていくところを重視しています。
球体の半分を２個作り、最後に結合させるために、溶接箇所を極力見えないように工夫しました。
最後に見た目にこだわり、鏡面のバフ仕上げをしています。
