第37回優秀板金製品技能フェア
単体品の部 全121作品
単体008
技能奨励賞

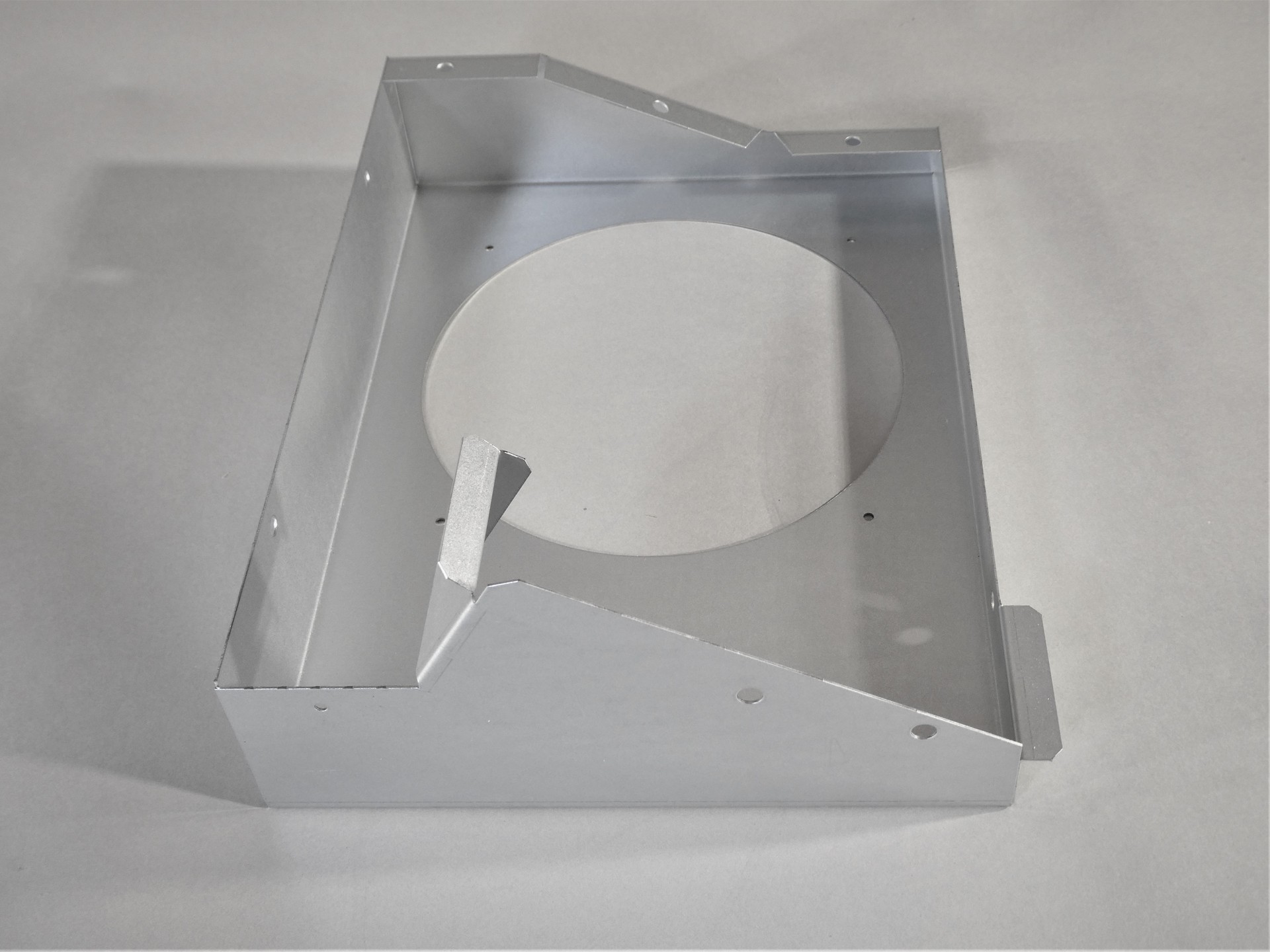

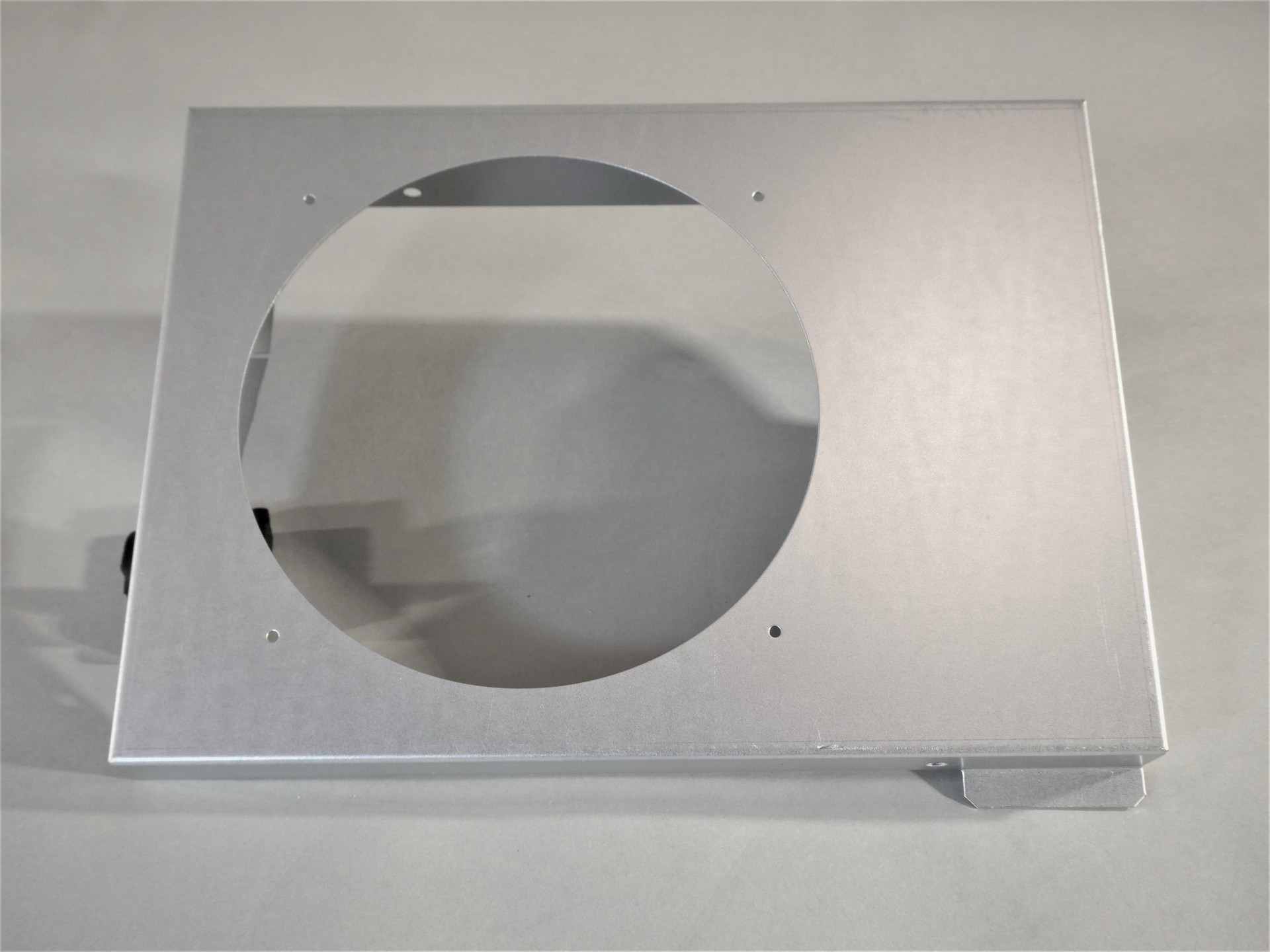

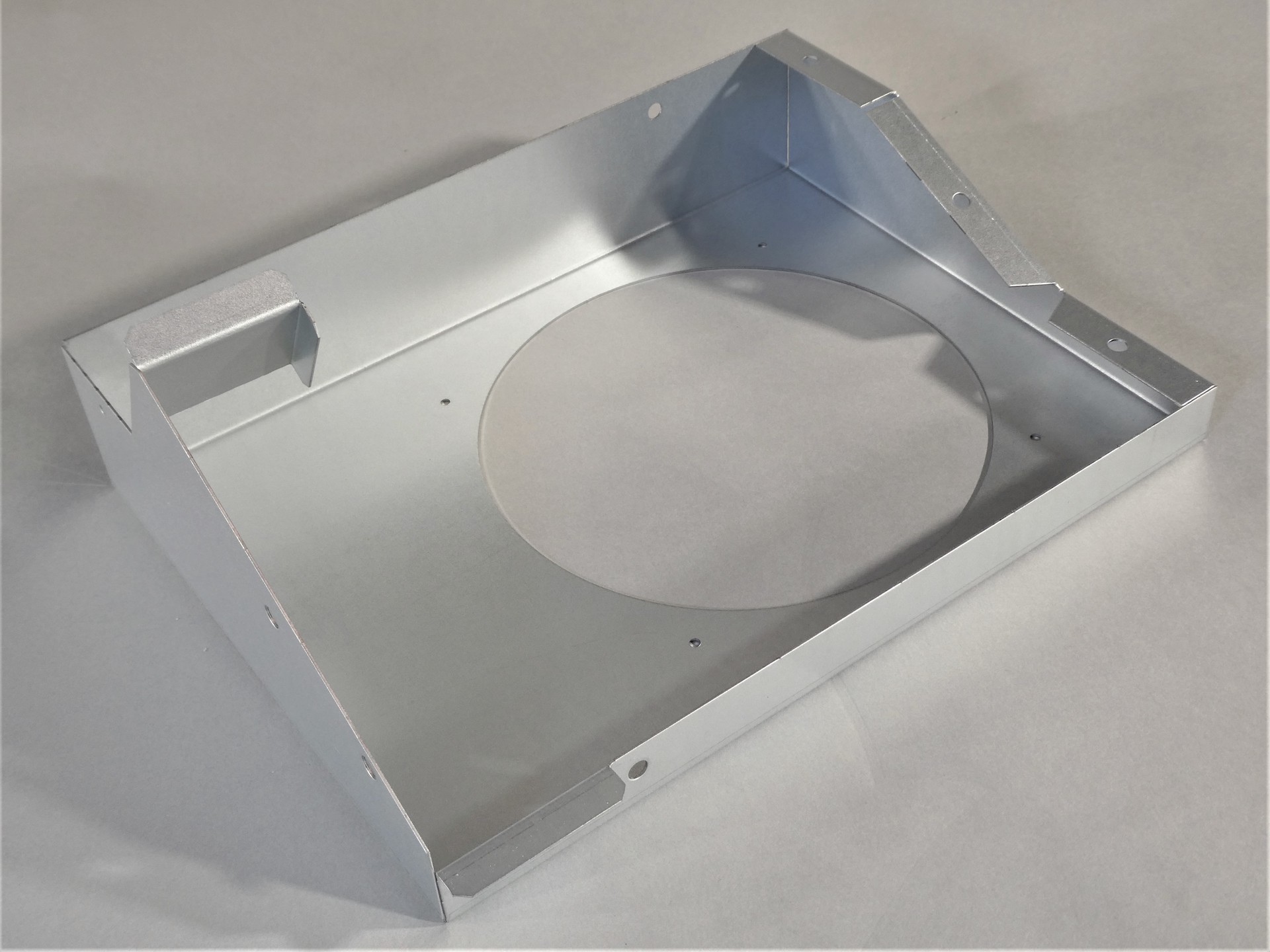

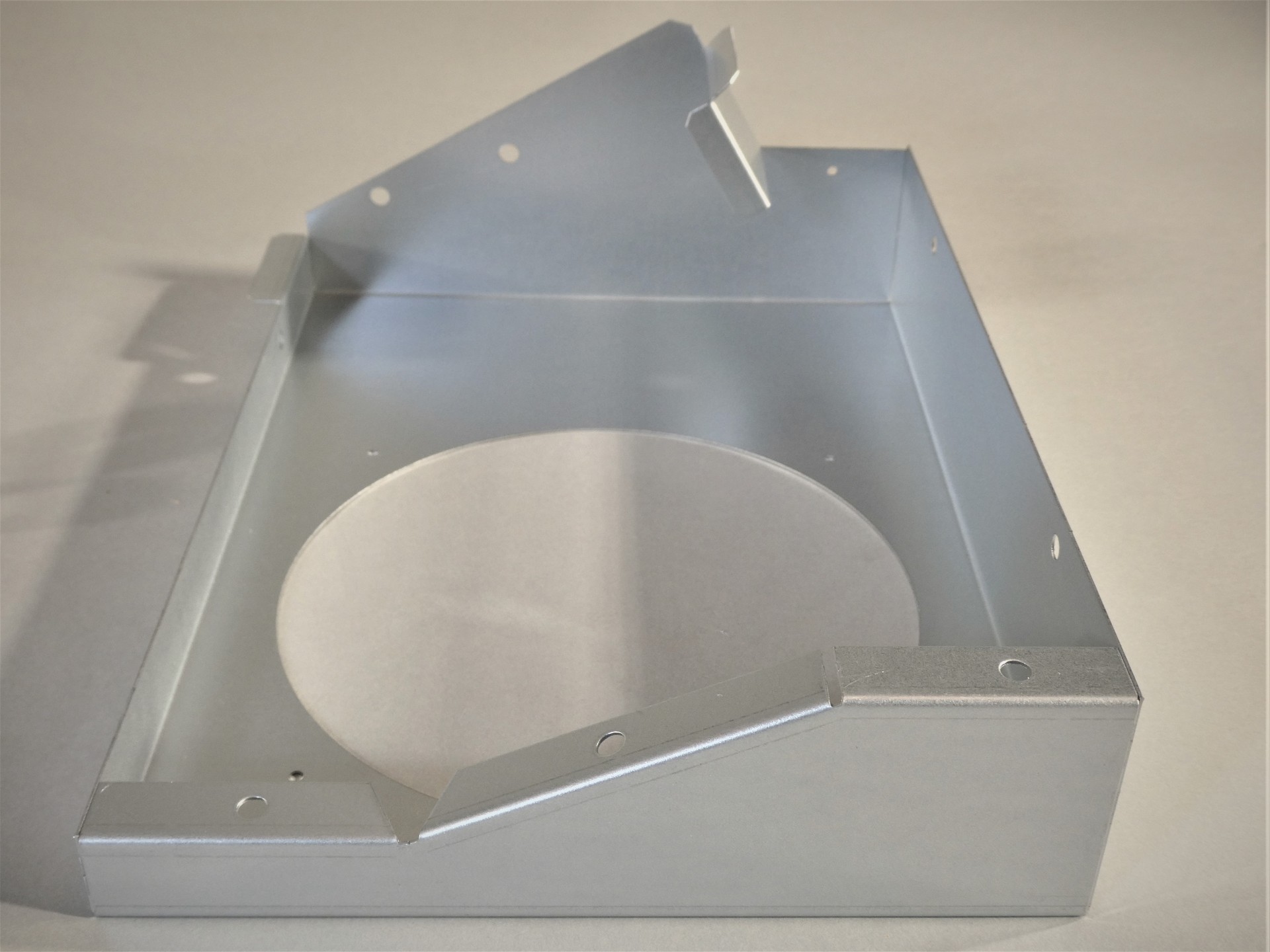

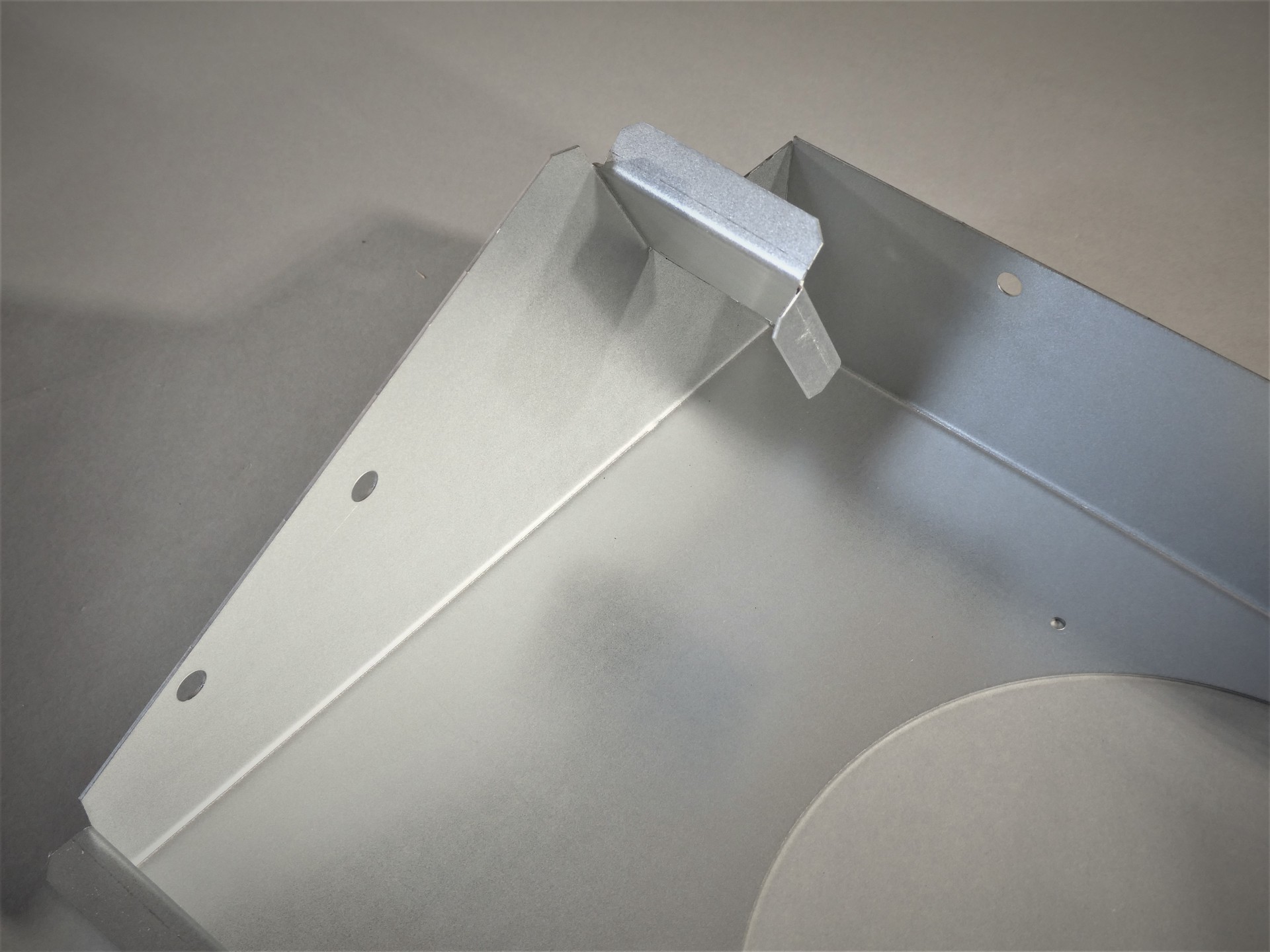

空調機部品
株式会社 ワイエム (大阪府)
-
・サイズ: W300 × D200 × H100 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 50 分
-
・加工時間: 40 分/個
-
・加工数量: 3 個
-
・材質: 軟鋼(SECC)
-
・板厚: 0.8 mm
-
・作品種類: 試作品
加工工程
CAD/CAM
パンチング加工
曲げ
アピールポイント
曲げ後の対角精度
曲げ順が複雑で、それぞれの工程で曲げ金型を交換しながら、
複数のプレスブレーキで加工しました。
