第37回優秀板金製品技能フェア

単体品の部 全121作品

単体062

技能賞

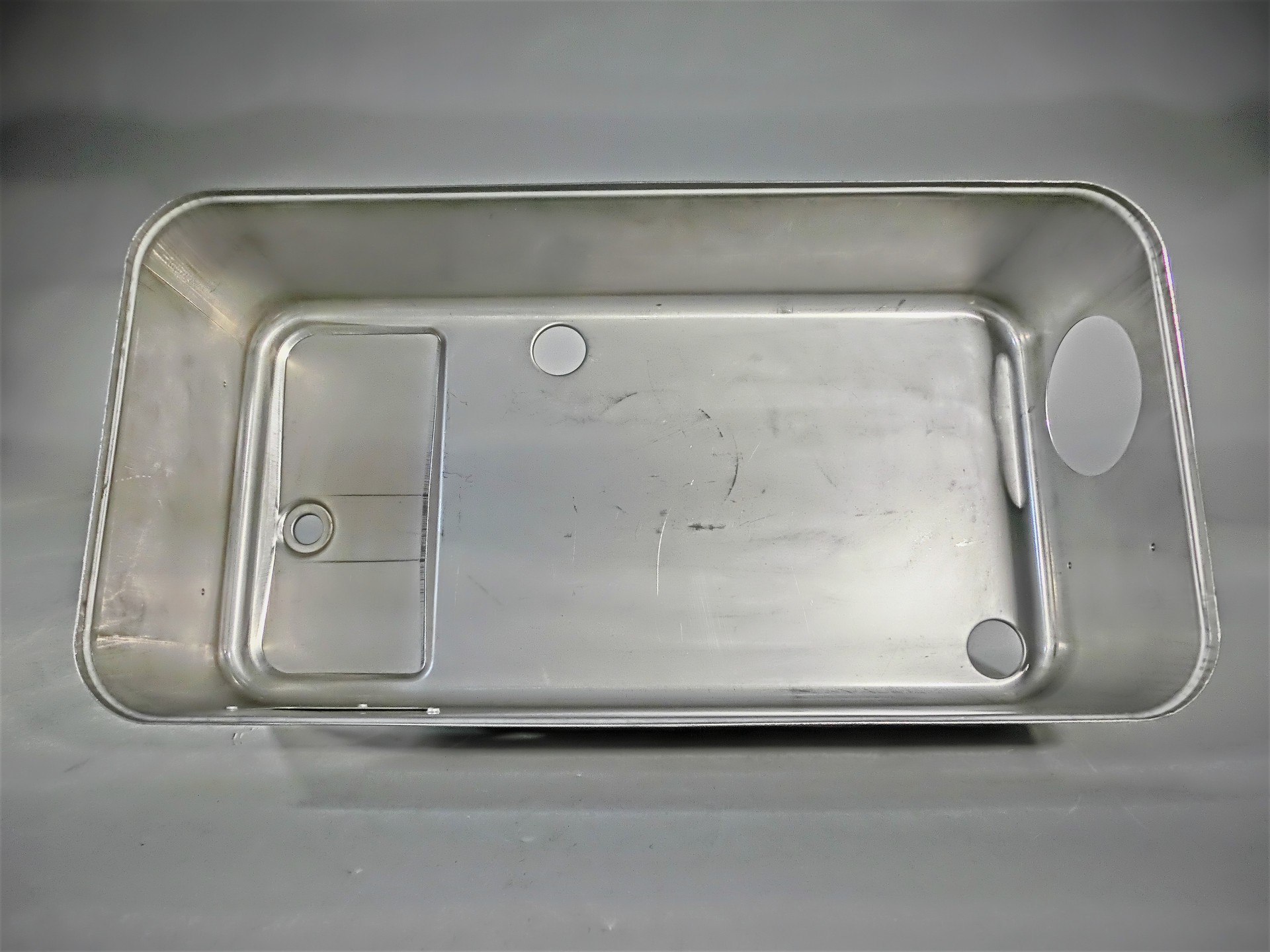

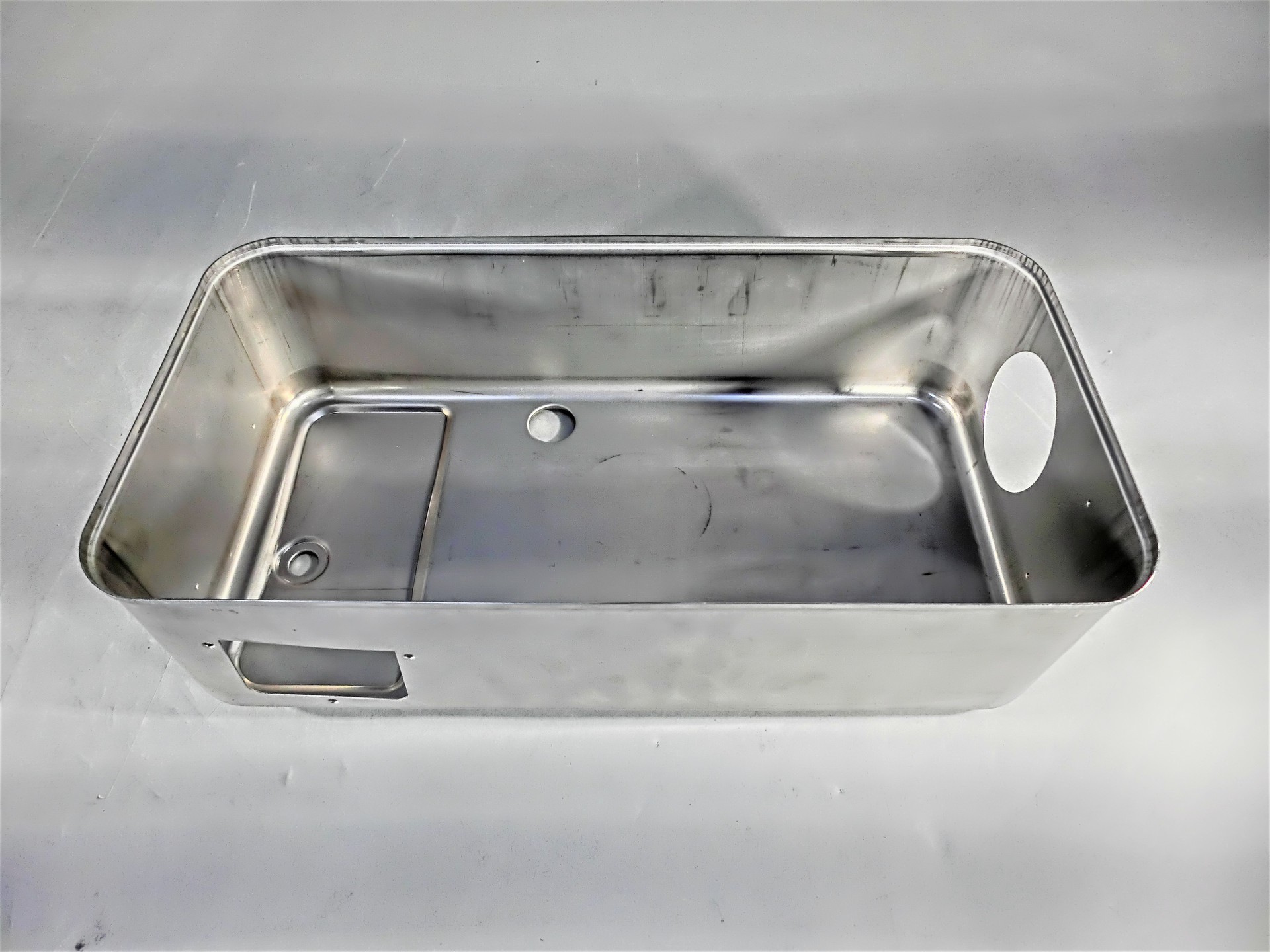

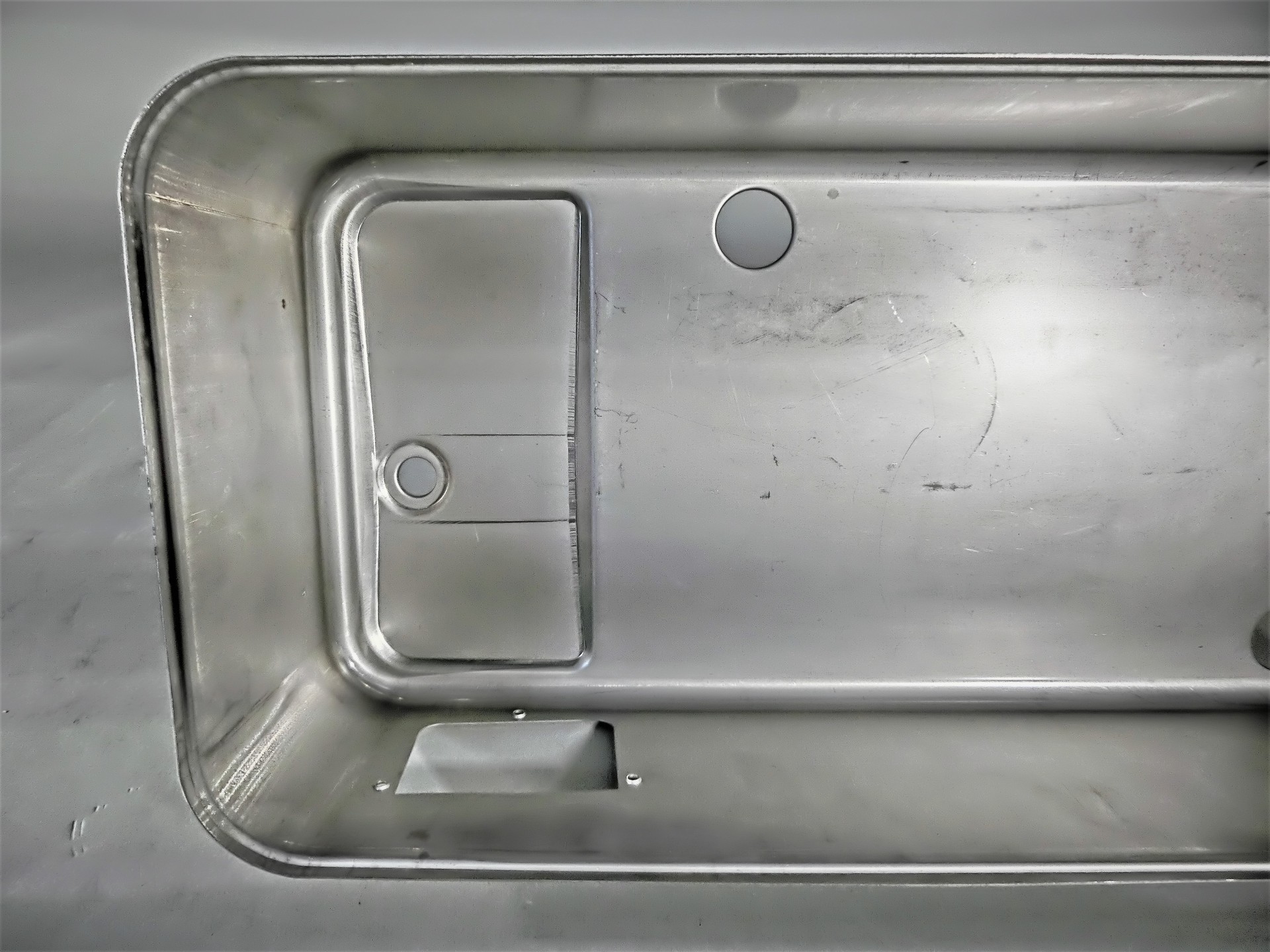

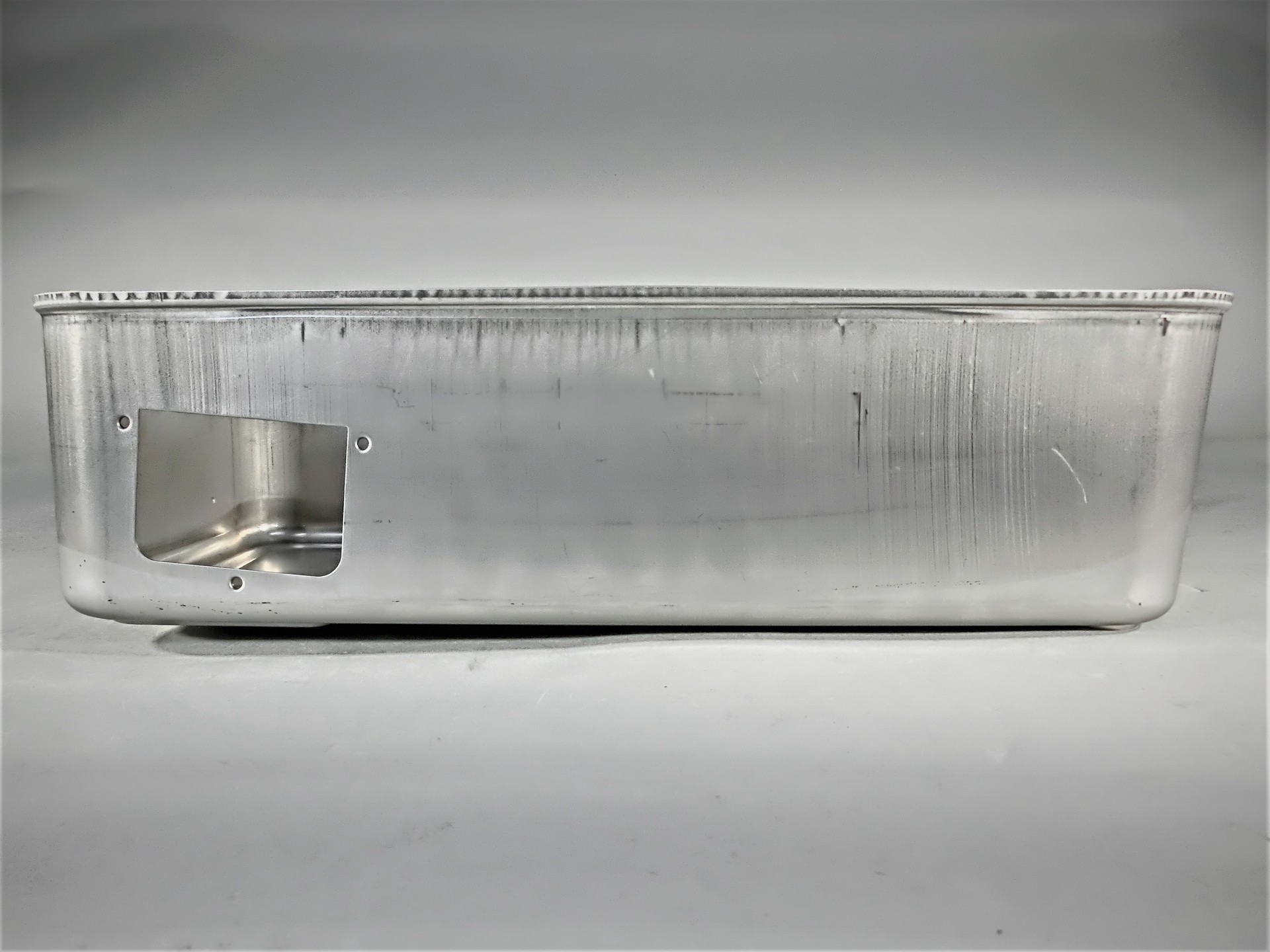

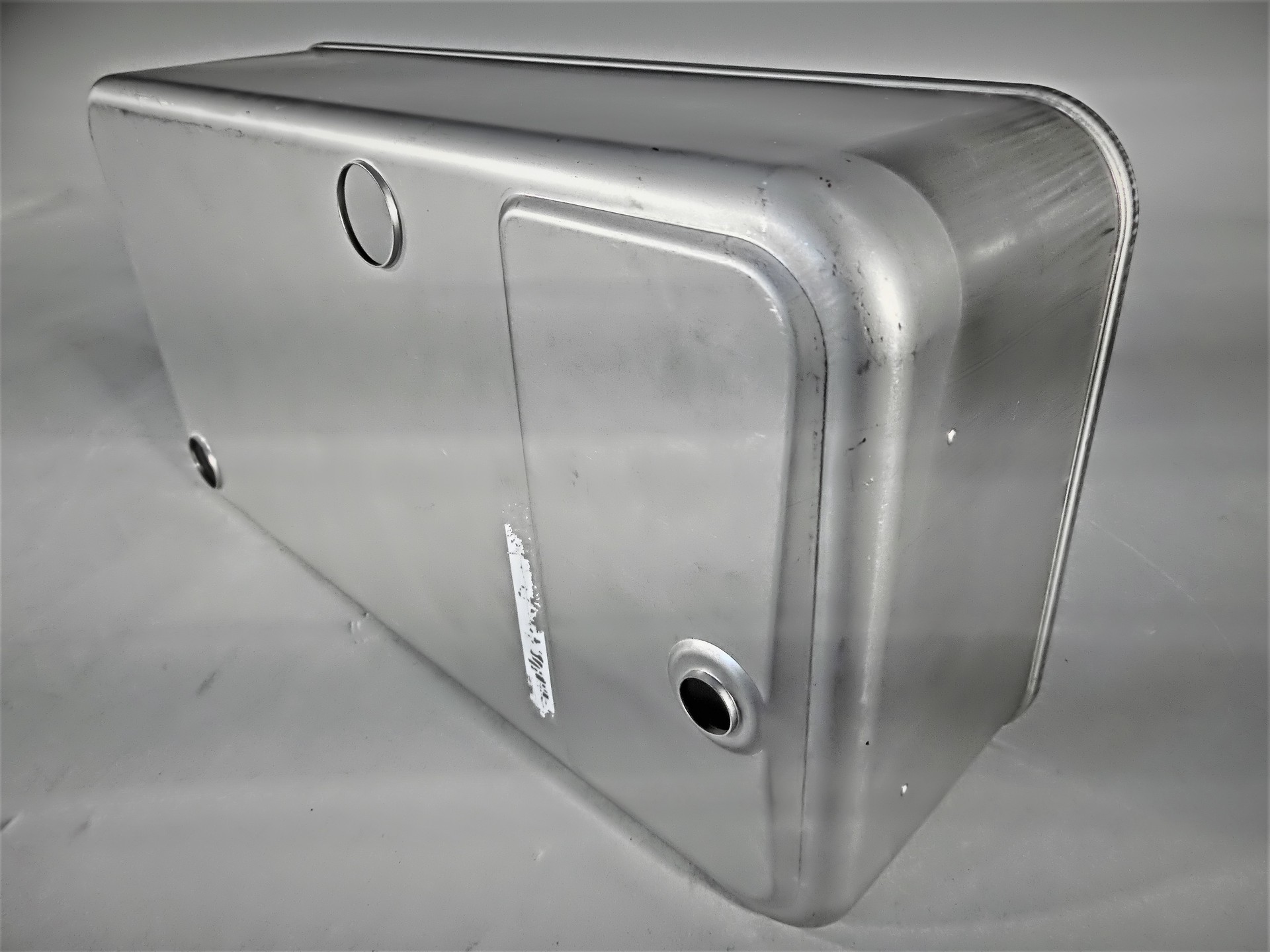

エコキュート部品

株式会社 内山プレス工業 (福島県)

  • サイズ: W400 × D200 × H110 mm

  • 精度: ± 0.3~0.5 mm

  • プログラム時間: 10 分

  • 加工時間: 1 分/個

  • 加工数量: 1 個

  • 材質: ステンレス(SUS304)

  • 板厚: 0.8 mm

  • 作品種類: 量産品

加工工程

  • 金型設計

  • 治具(金型含む)加工

  • プレス加工

  • 絞り加工

  • 洗浄

アピールポイント

200トンプレスで加工できるよう、金型のダイハイト、ダイクッションを工夫しました。(製品の深さにに対応する為)

加工する際も絞りやすくするように、金型を温めるが品質を保つ範囲での温度管理に苦労しました。
