第37回優秀板金製品技能フェア

単体品の部 全121作品

単体027

日本塑性加工学会会長賞

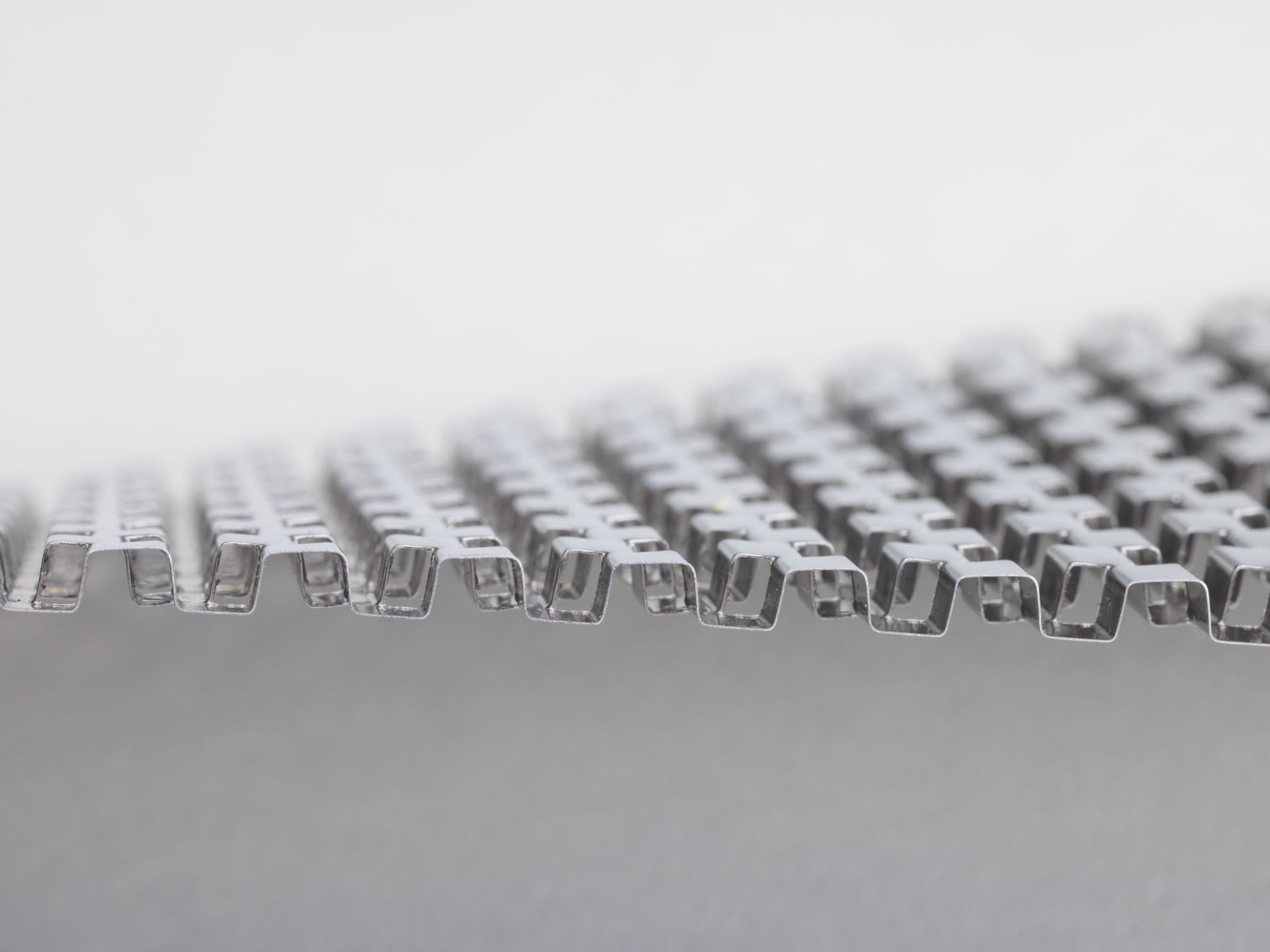

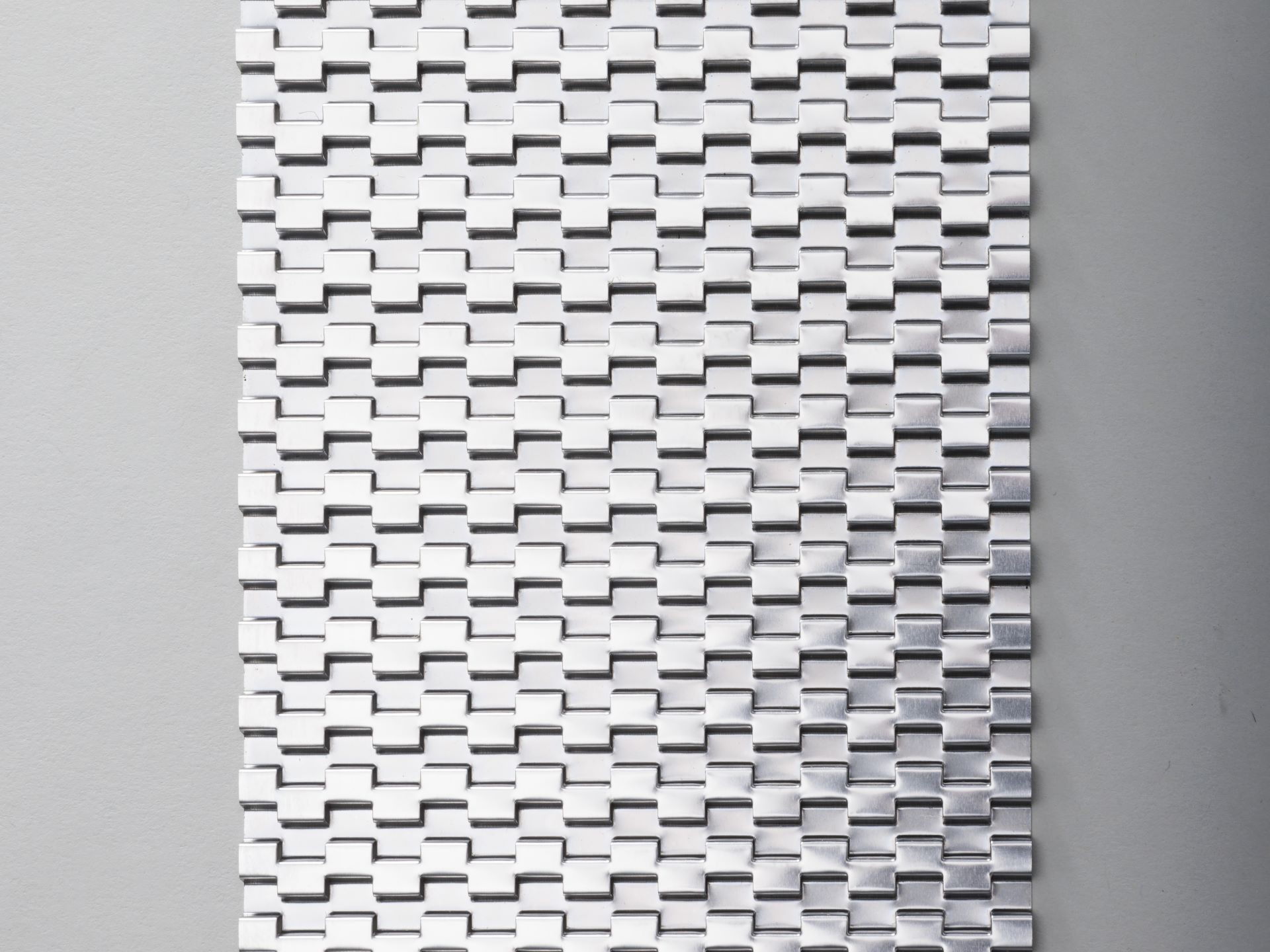

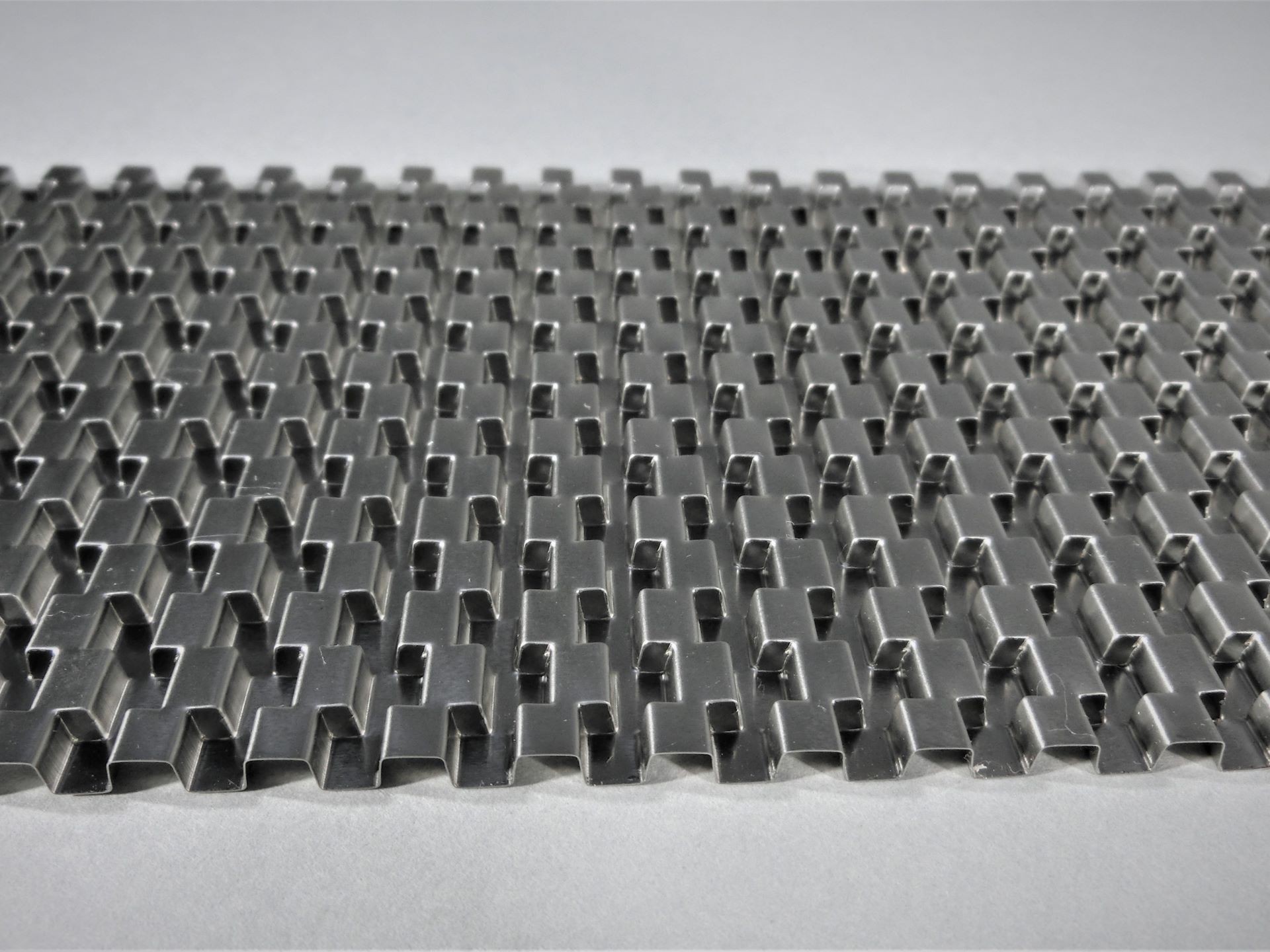

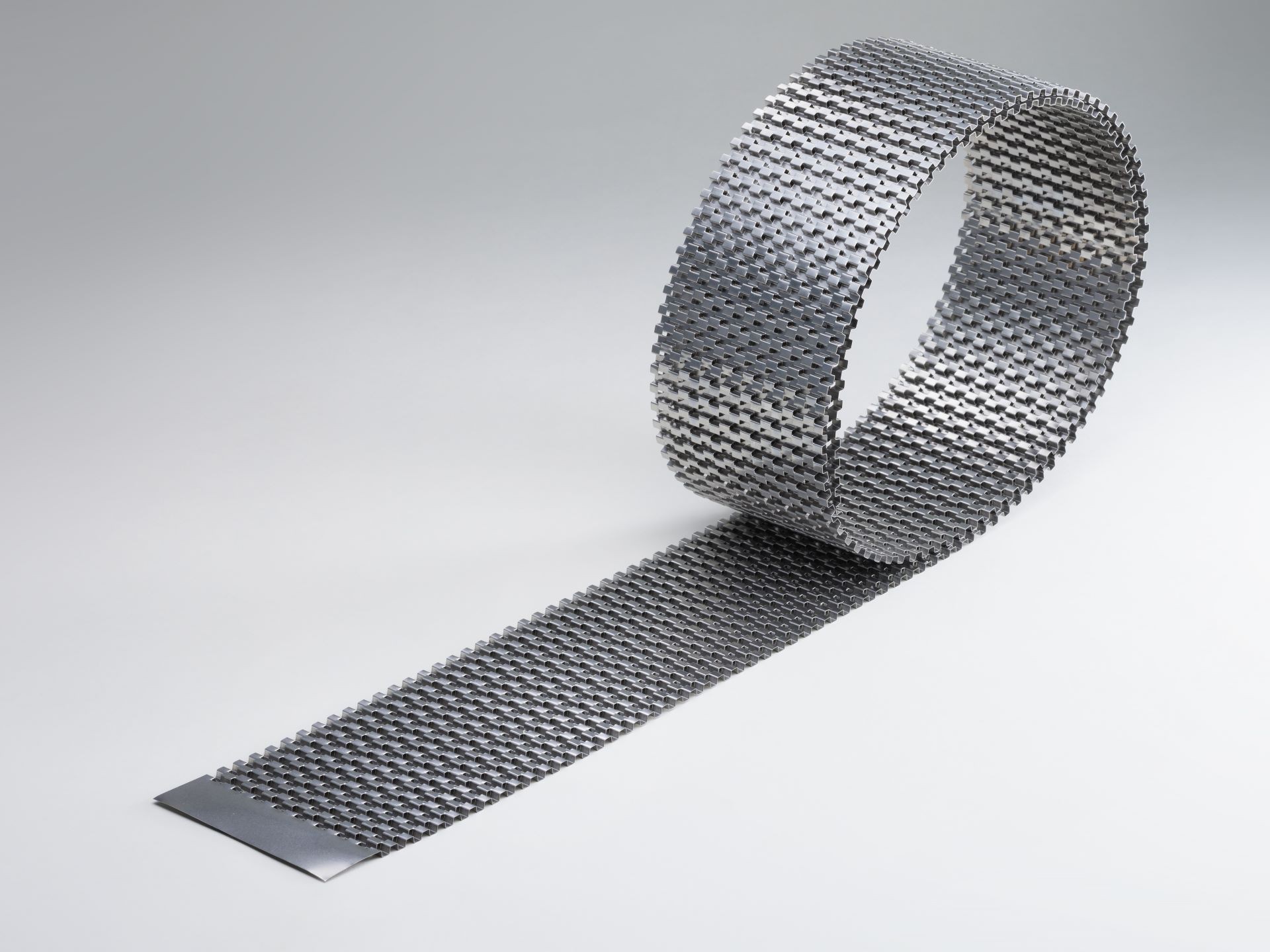

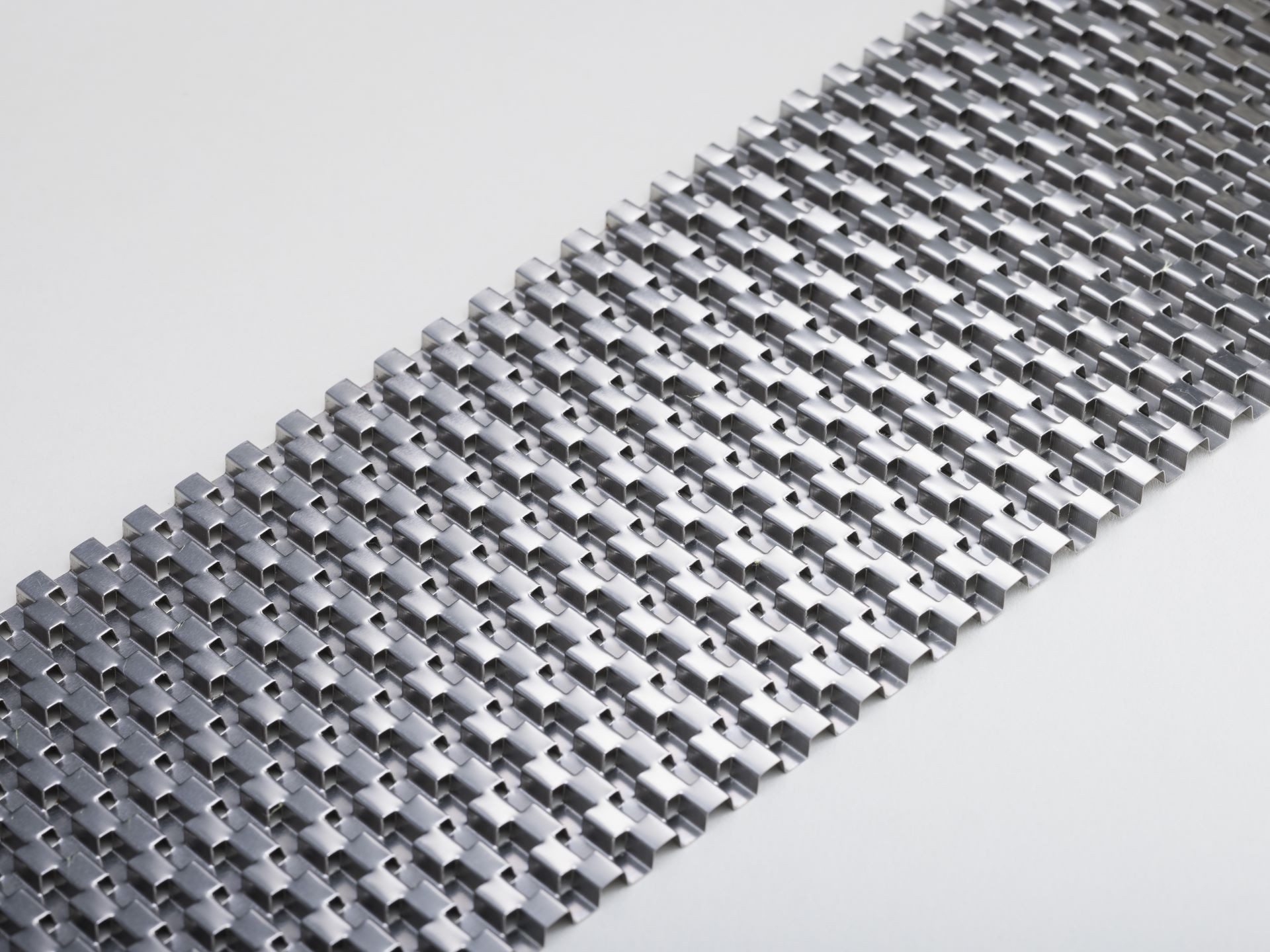

コルゲート加工品

有限会社 スナミ製作所 (岡山県)

  • サイズ: W100 × D送りピッチ 9 × H4 mm

  • 精度: ± 0.05 mm

  • プログラム時間: - 分

  • 加工時間: 1 分/個

  • 加工数量: 1 個

  • 材質: ステンレス(SUS304)

  • 板厚: 0.15 mm

  • 作品種類: 量産品

加工工程

  • プレス加工

アピールポイント

汎用プレス機でカム型を使いコルゲートフィンを製作。

コルゲートフィンとは、ラジエーターなどの放熱装置に使われている波形に折り曲げられた金属板のことです。

放熱効果を高めるために、素材にはアルミや銅などの熱伝導率の高い材料が使われることが多い。

【コルゲート加工品の特長】


軽量
強度が高い
柔軟性がある
施工が容易
放熱性が高い
耐久性に優れていて省スペースです。

【板金属板コルゲート加工の主な用途】


自動車のラジエーター、ルームエアコン・空調設備、コンピュータのサーバルーム、冷凍冷蔵車、チラー、フィルター、半導体パワーモジュールの電力変換装置・制御機器の冷却など

加工時間は一山3秒ほどです。
