第37回優秀板金製品技能フェア

組立品の部 全60作品

組立266

技能奨励賞

あなたのハートを狙い撃ち

株式会社 佐藤医科器械製作所 (滋賀県)

  • サイズ: W350 × D250 × H300 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 60 分

  • 加工時間: 1000 分/個

  • 加工数量: 1 個

  • 材質: ステンレス(SUS304)

  • 板厚: 1~10 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • レーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

  • レーザ加工

  • 溶接

  • 表面仕上げ

アピールポイント

「愛あるモノづくりを形に」をテーマに制作を始めました。

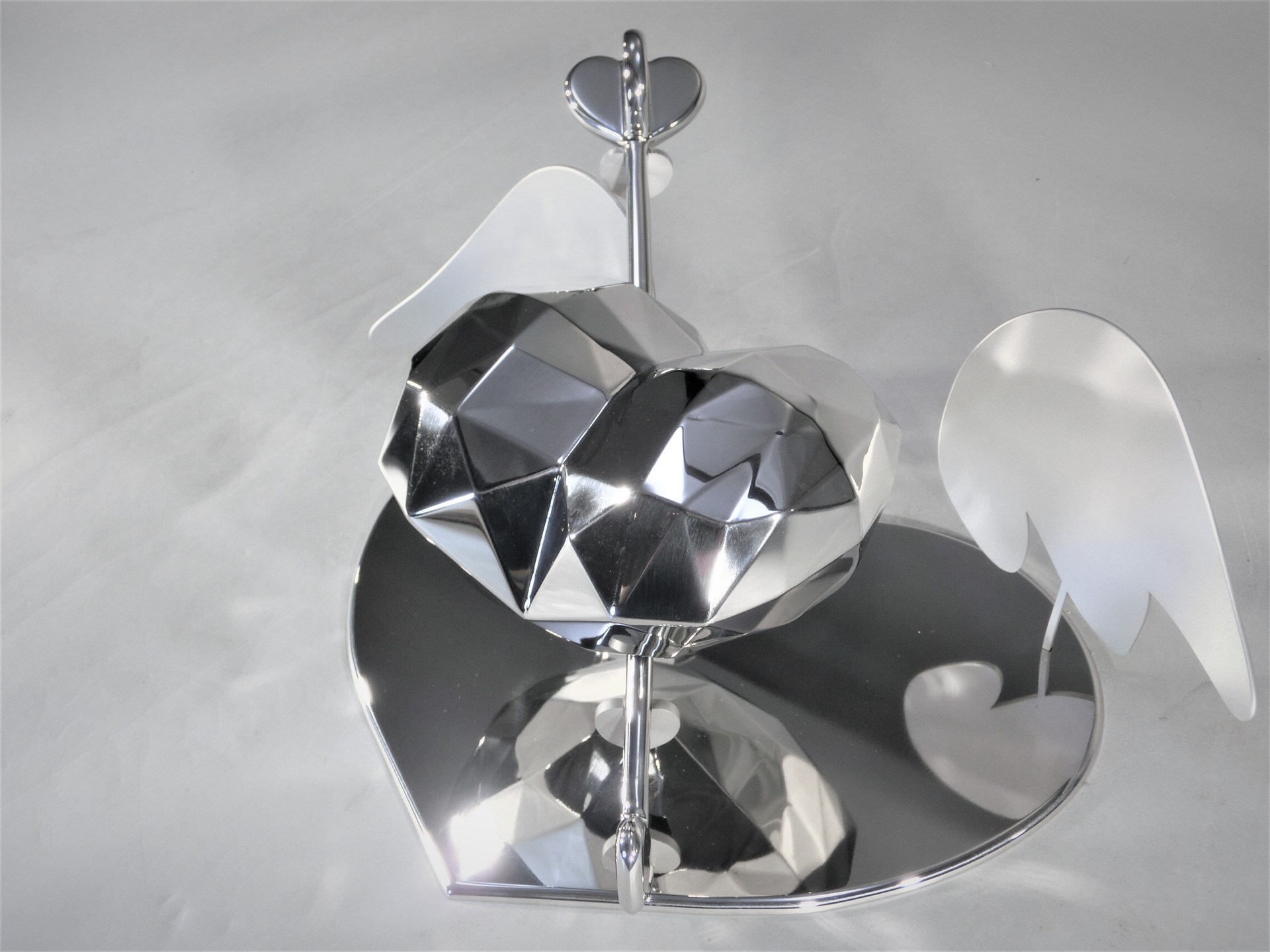

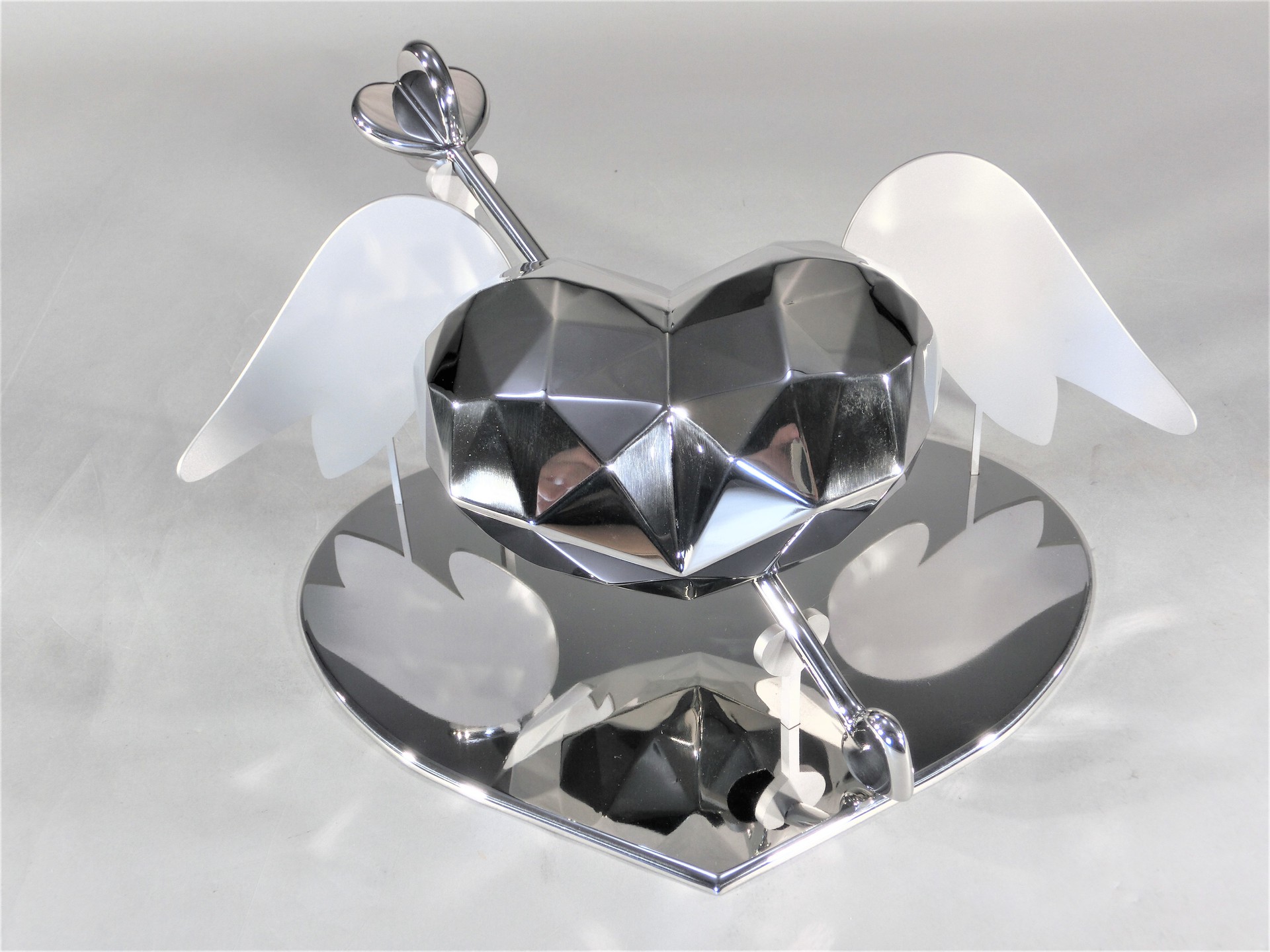

中央のハートは曲げ回数が200回以上あり、各面の溶接・仕上げにこだわりどこを溶接しているのか分かりにくくしています。

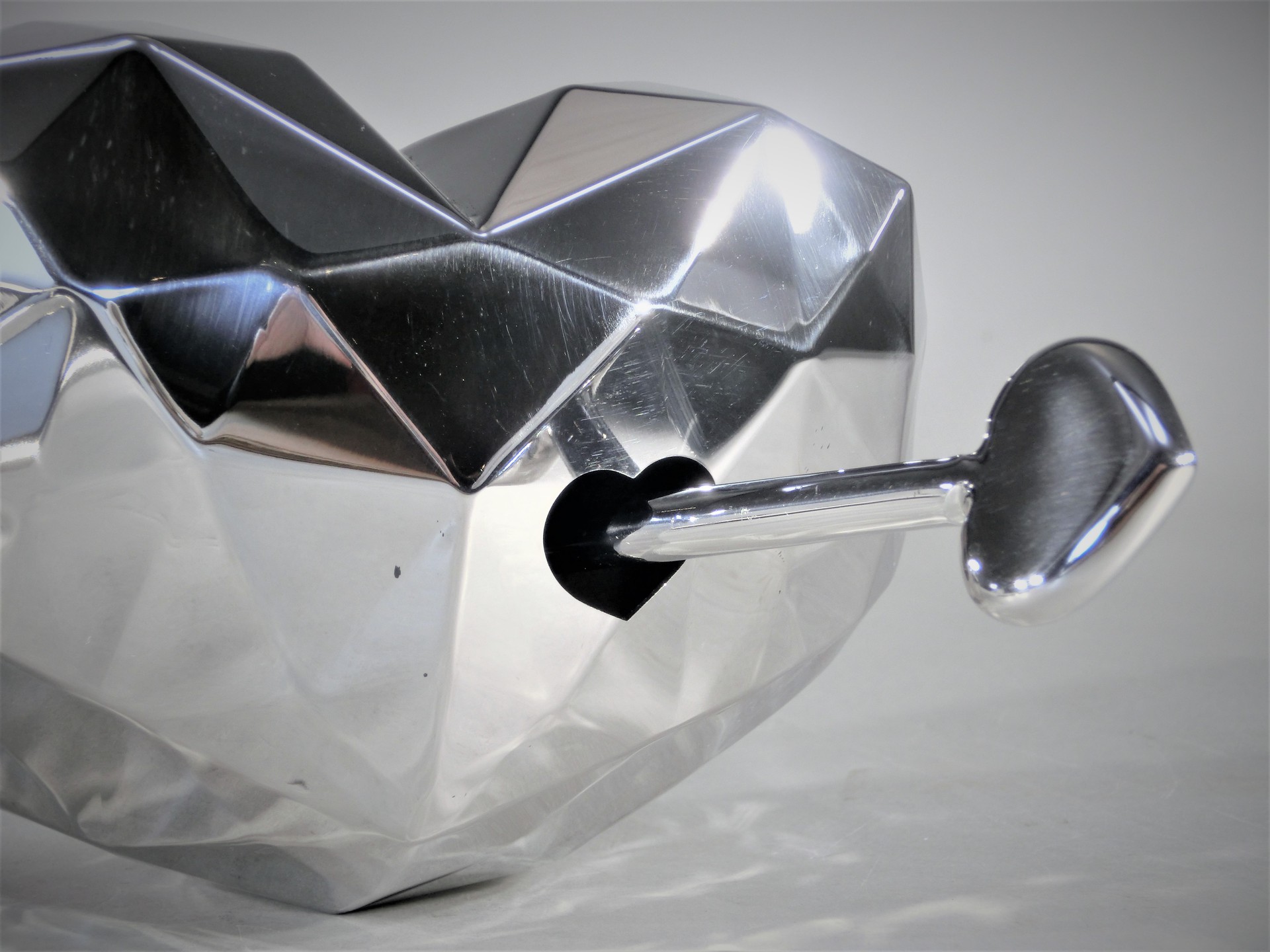

そのハート部分にキューピットの矢が刺さっている状態をイメージしています。ハートを半分ずつ製作し、矢を通すための穴をレーザーで加工しています。その穴に矢を通し、溶接しています。

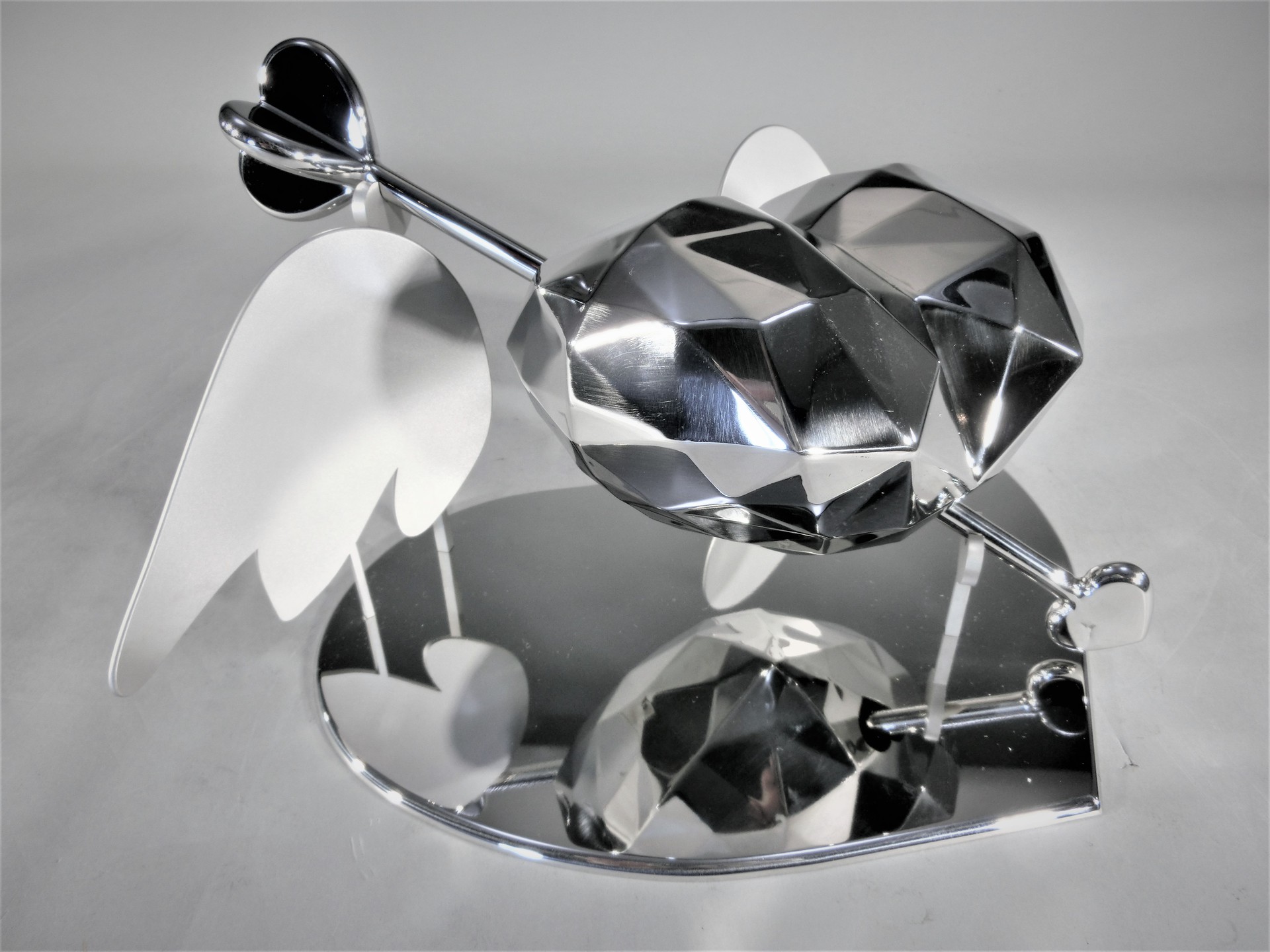

矢は二分割になっており、ハート内部で溶接して固定しています。二分割にしたため、矢がまっすぐ通っているように見せるのに試行錯誤しました。

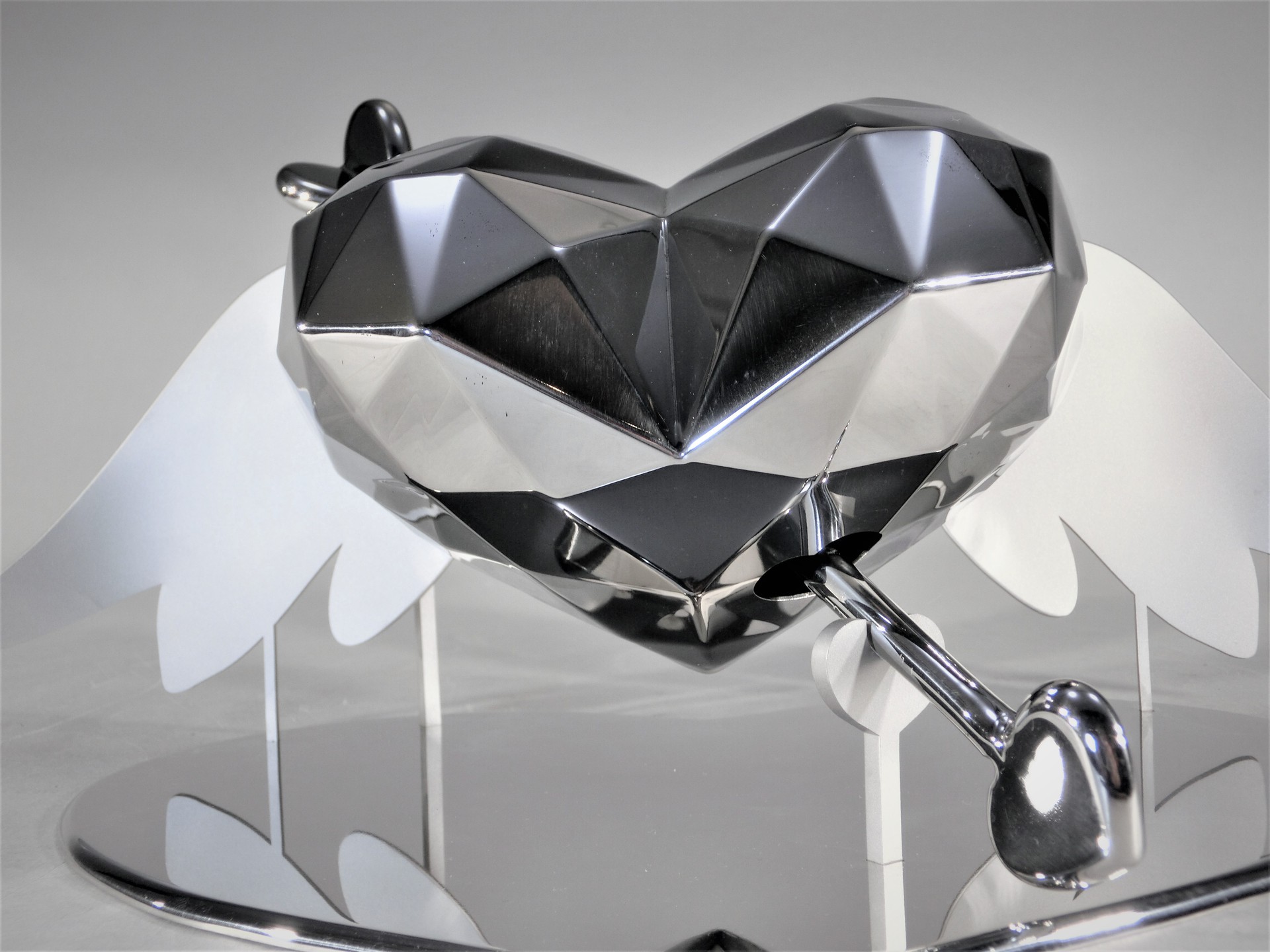

背面の羽にもこだわり、ハートを包むような形でロール曲げをし、ハートとのコントラストが出るようにブラスト処理をしています。

昨今では「愛」の形も様々かと思います。私たちは「愛あるモノづくり」を続けることで世界が少しでも平和になる為に貢献し続けたいと思います。
