第37回優秀板金製品技能フェア

組立品の部 全60作品

組立236

技能賞

謎の継手 mysterious joint

株式会社 東円鈑工所 (愛知県)

  • サイズ: W100 × D100 × H185 mm

  • 精度: ± 0.3 mm

  • プログラム時間: 240 分

  • 加工時間: 360 分/個

  • 加工数量: 1 個

  • 材質: ステンレス(SUS304)

  • 板厚: 1.5 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • 展開

  • プログラム

  • レーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

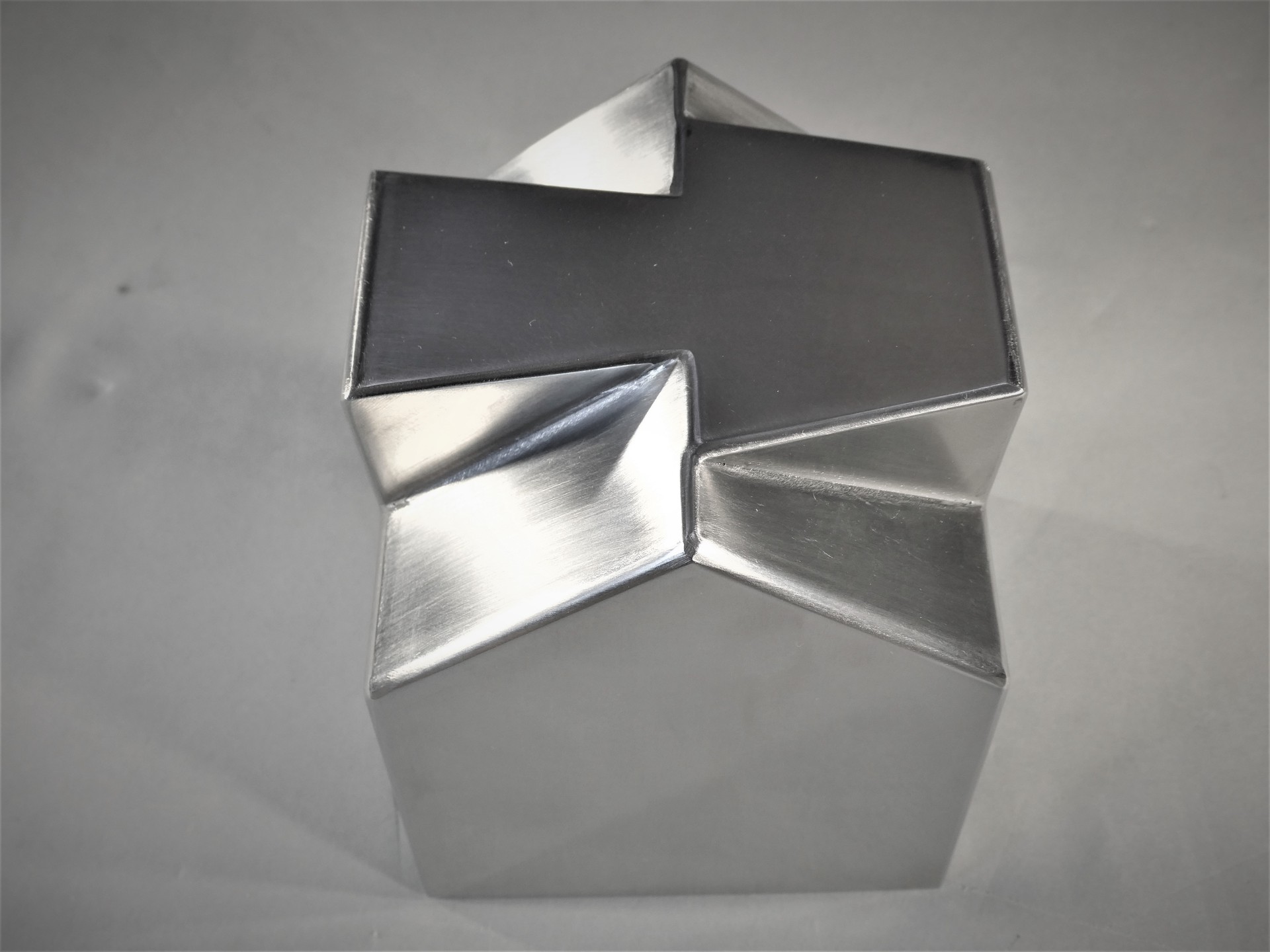

木造建築の伝統技法である継手を板金で表現しました。

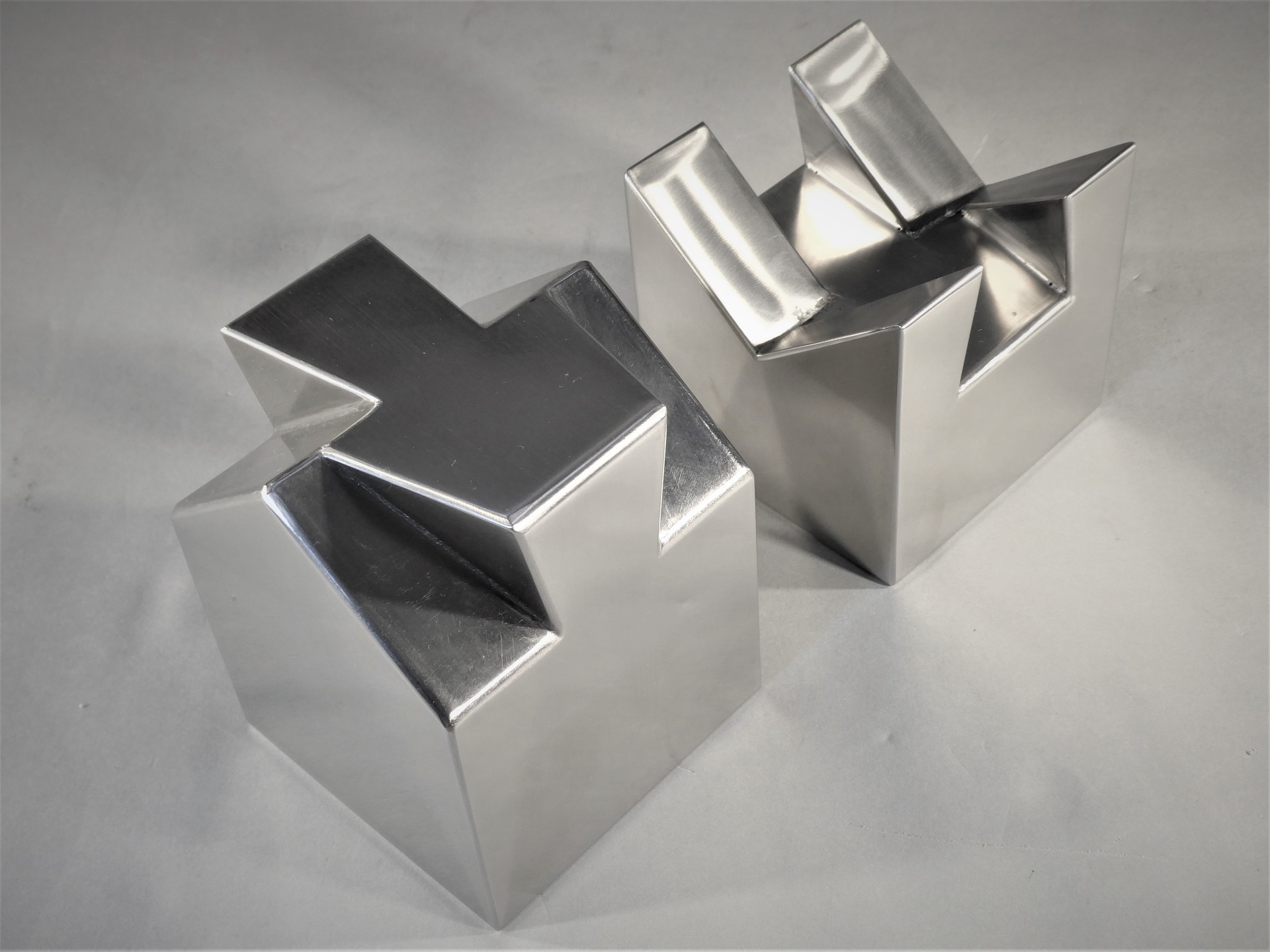

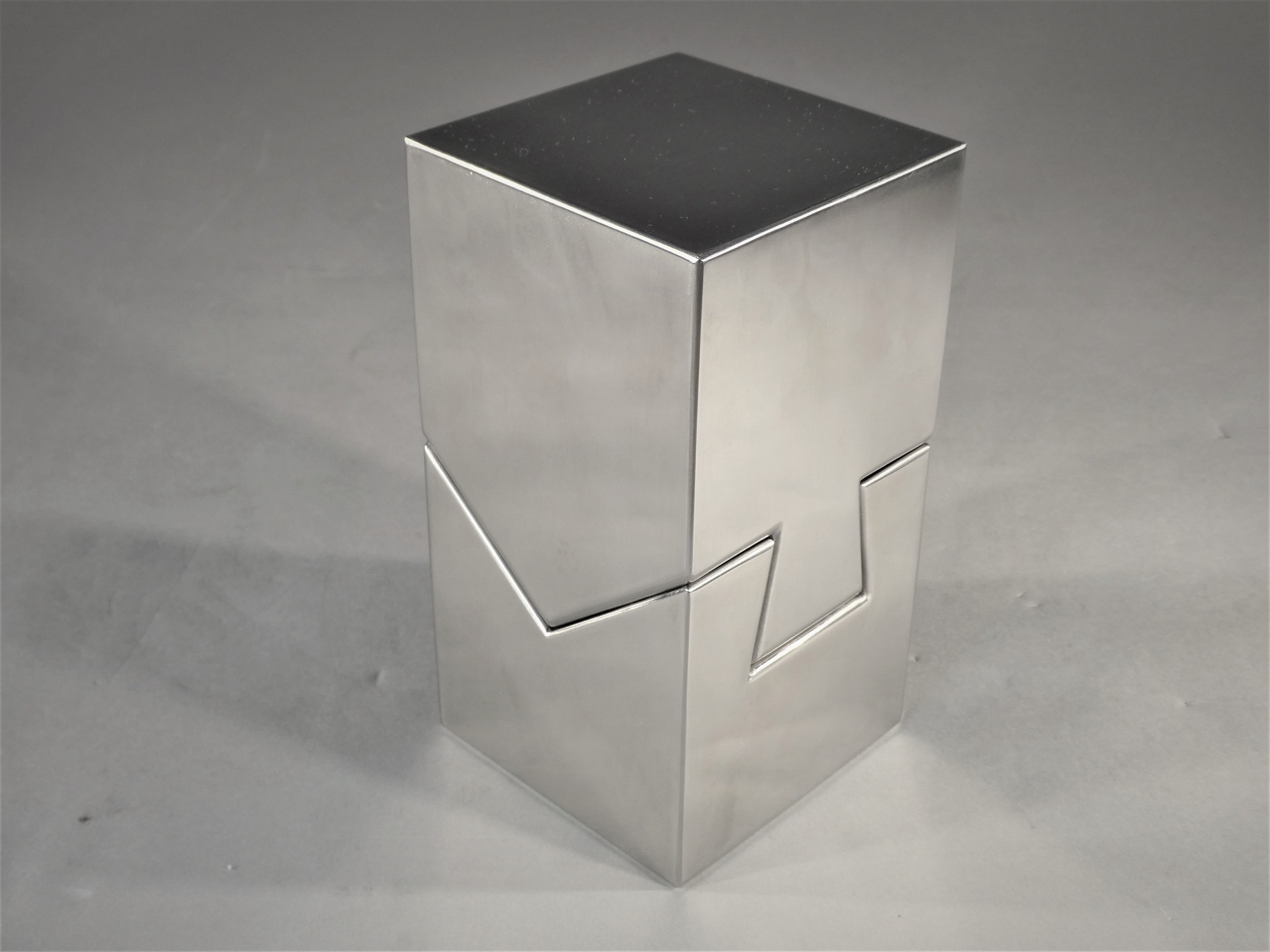

数ある継手の中で、組み合わさった状態で、どの方向からもはめ込むことができないように見える「謎の継手_蟻掛け継ぎ」を製作しました。


Sheetworksによる3Dモデリング、4ieBENDでシュミレーションを行い、曲げ順や干渉検証をすべて外段取りにすることで作業性向上を図りました。


シュミレーションでは検証しきれない溶接ひずみの調整に苦労しました。

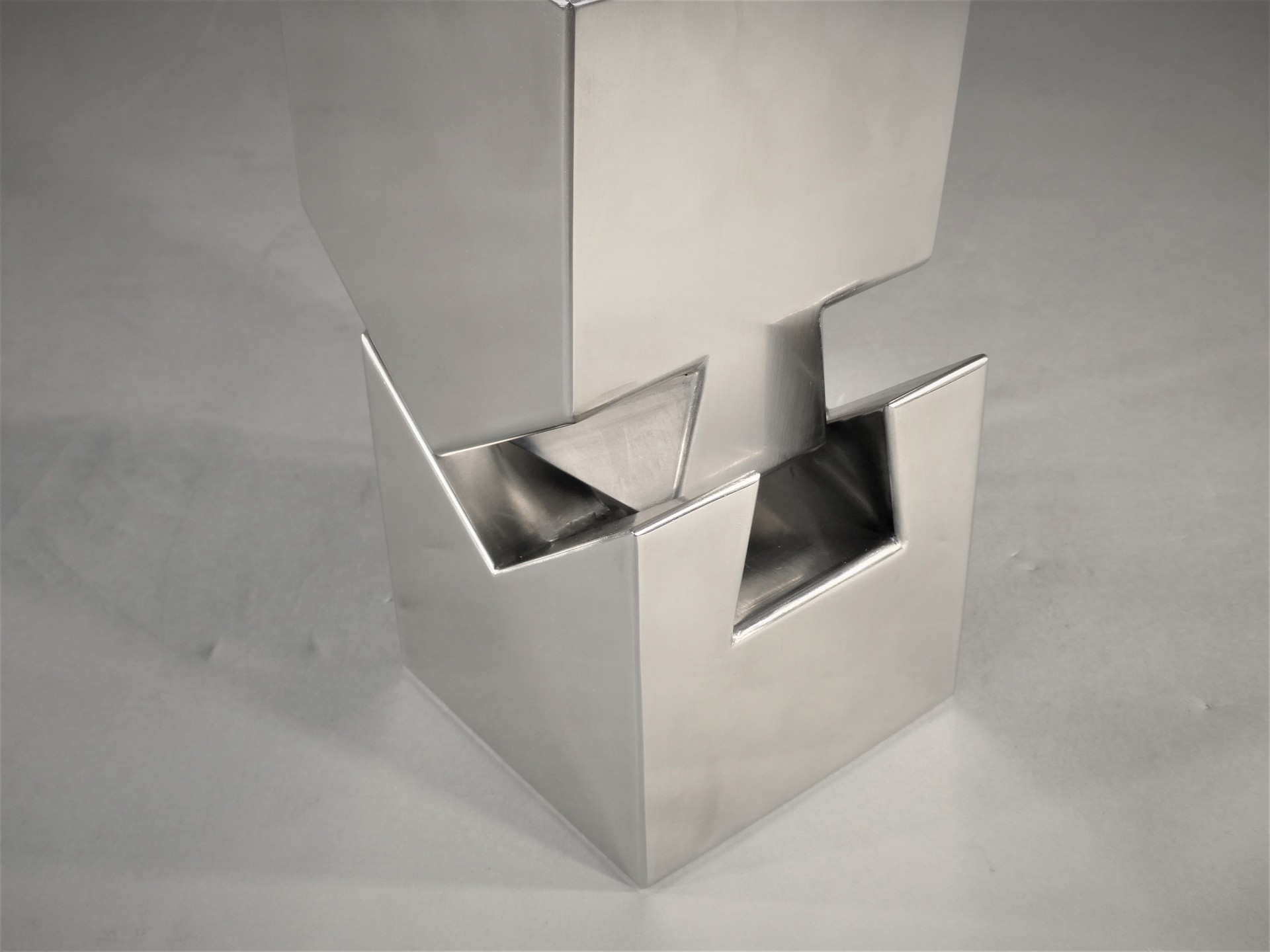

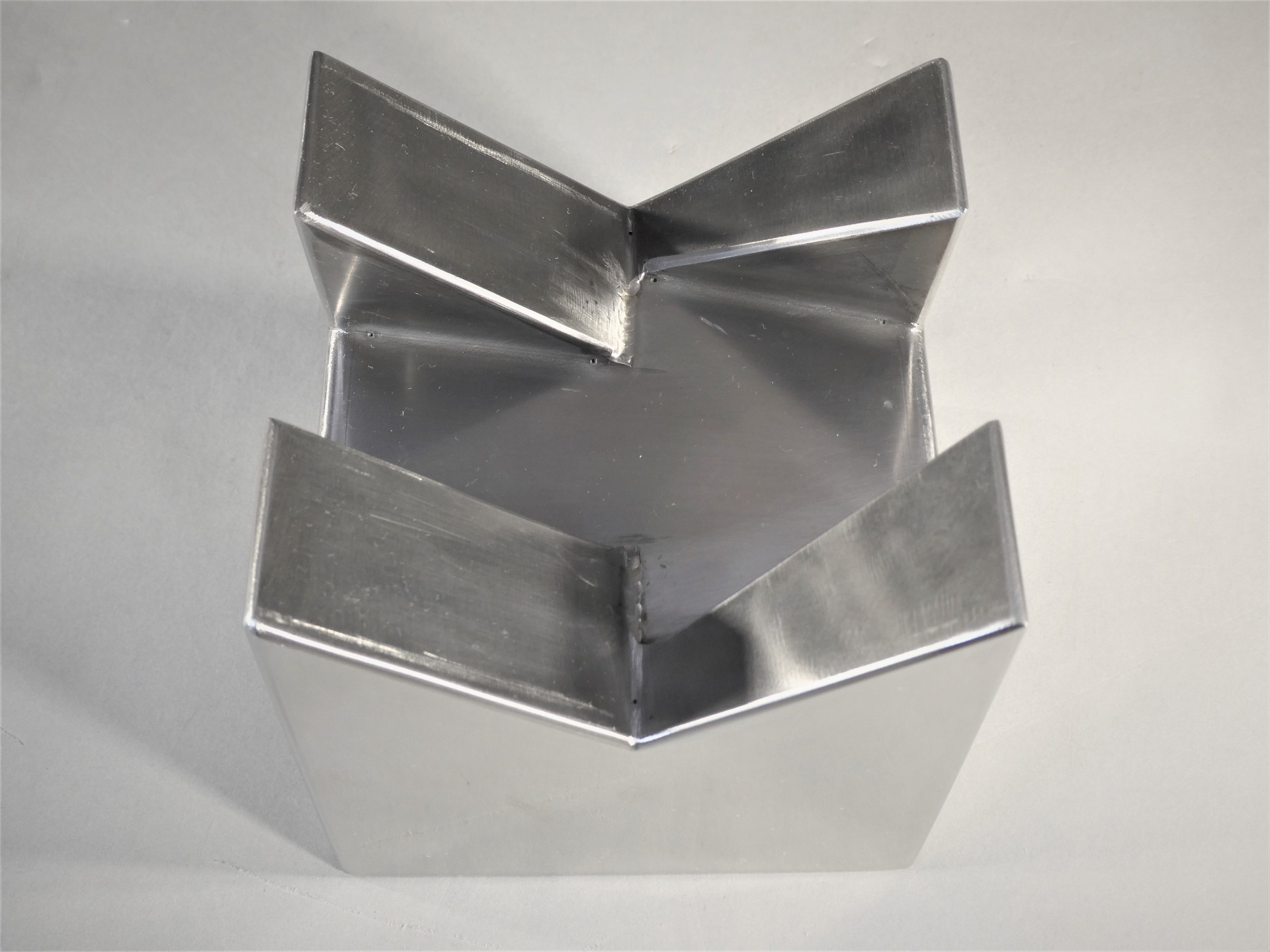

外観からは想像できない内部構造をぜひ手に取っていただきご評価下さい。
