第34回優秀板金製品技能フェア

単体品の部 全74作品

360°から作品を見る

単体003

技能賞

特別奨励賞

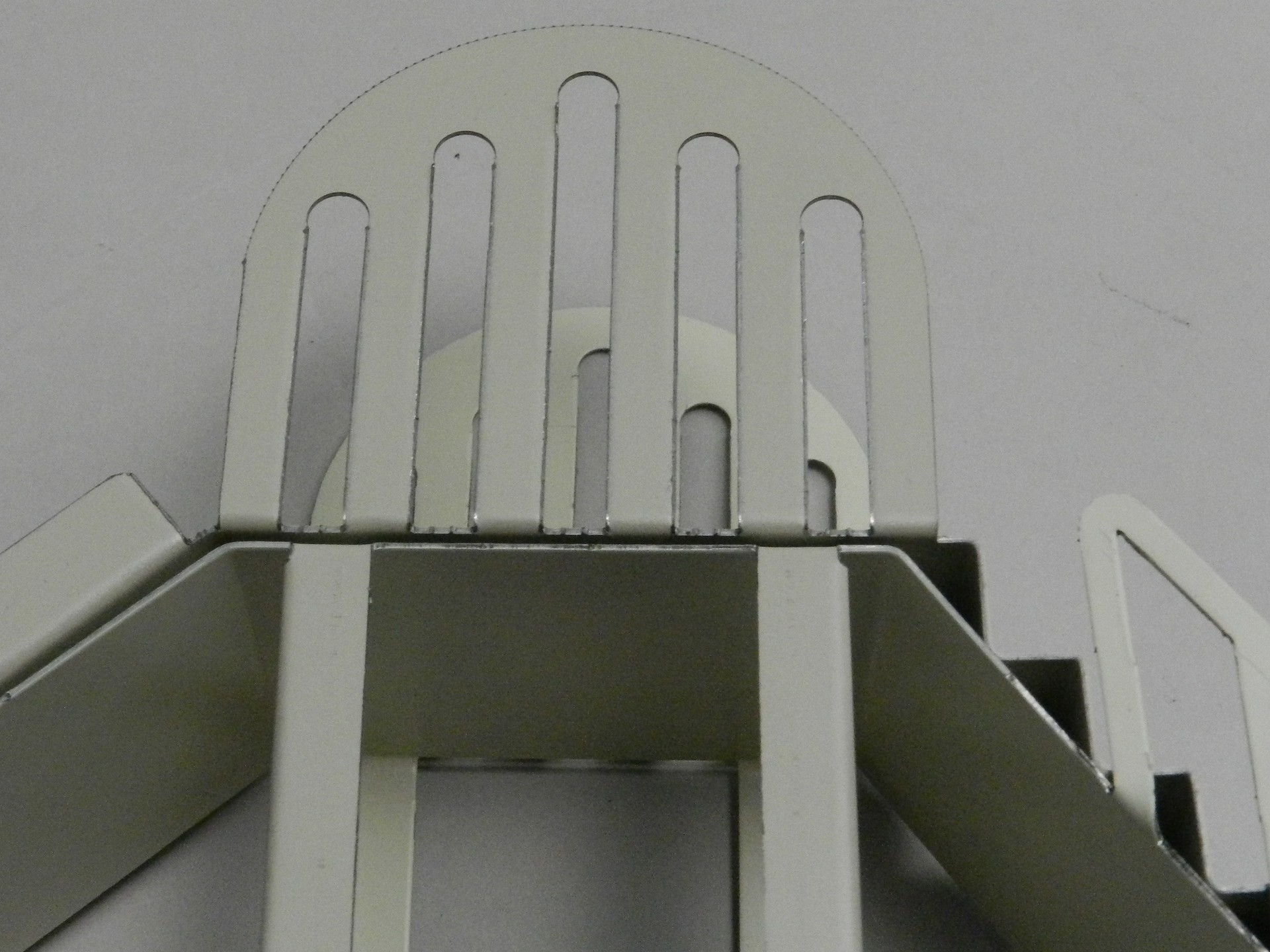

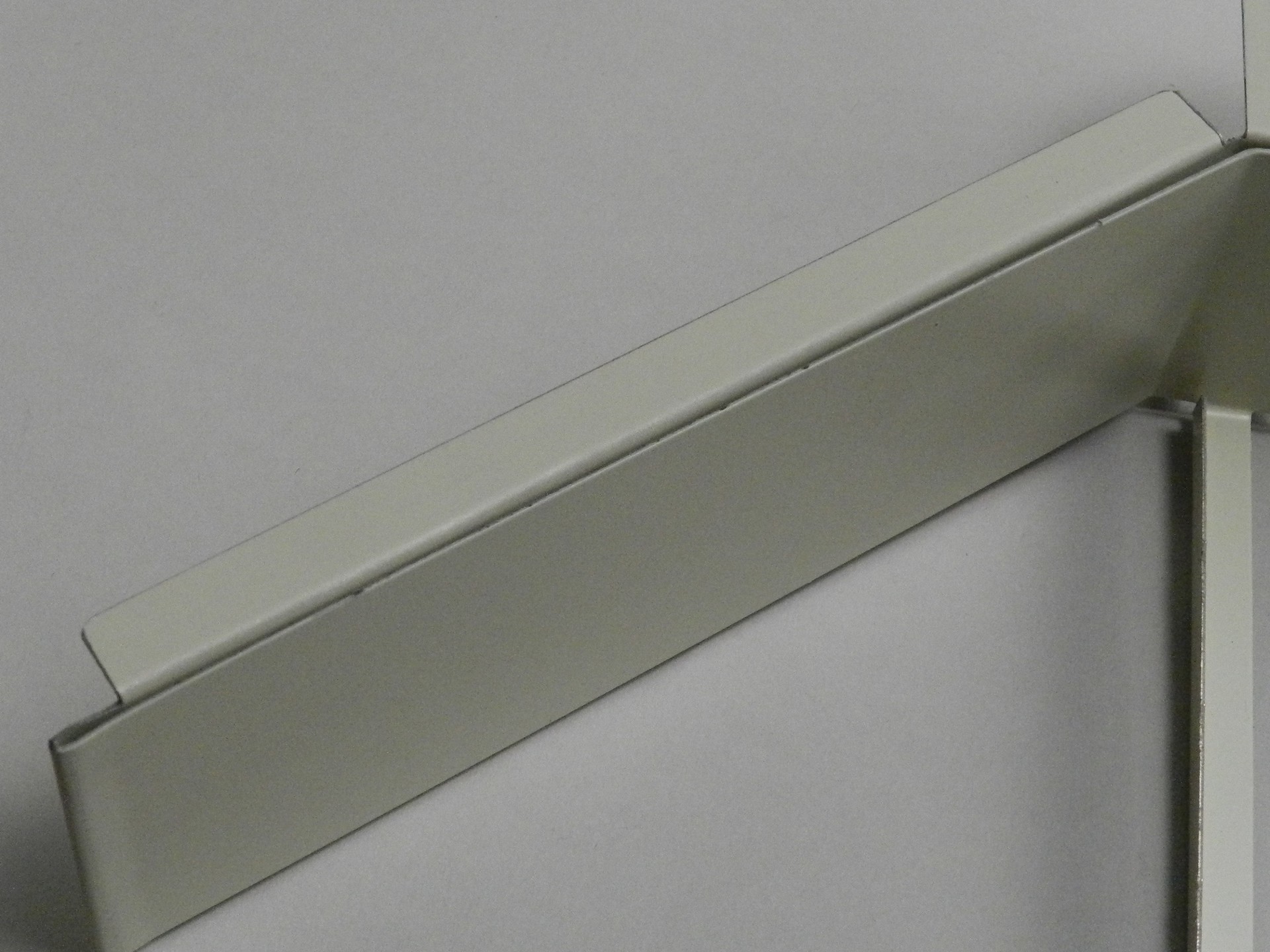

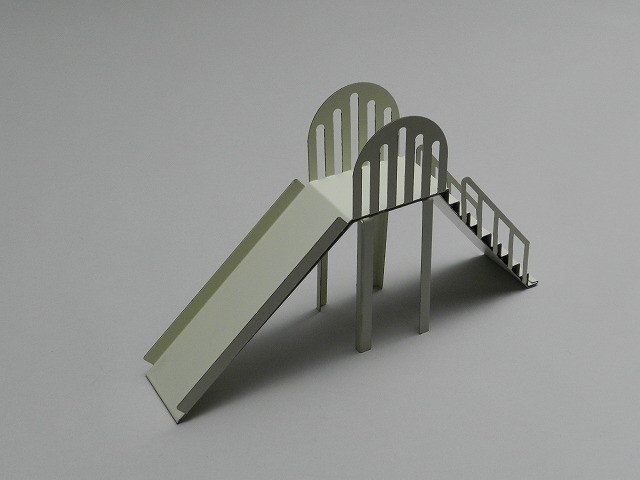

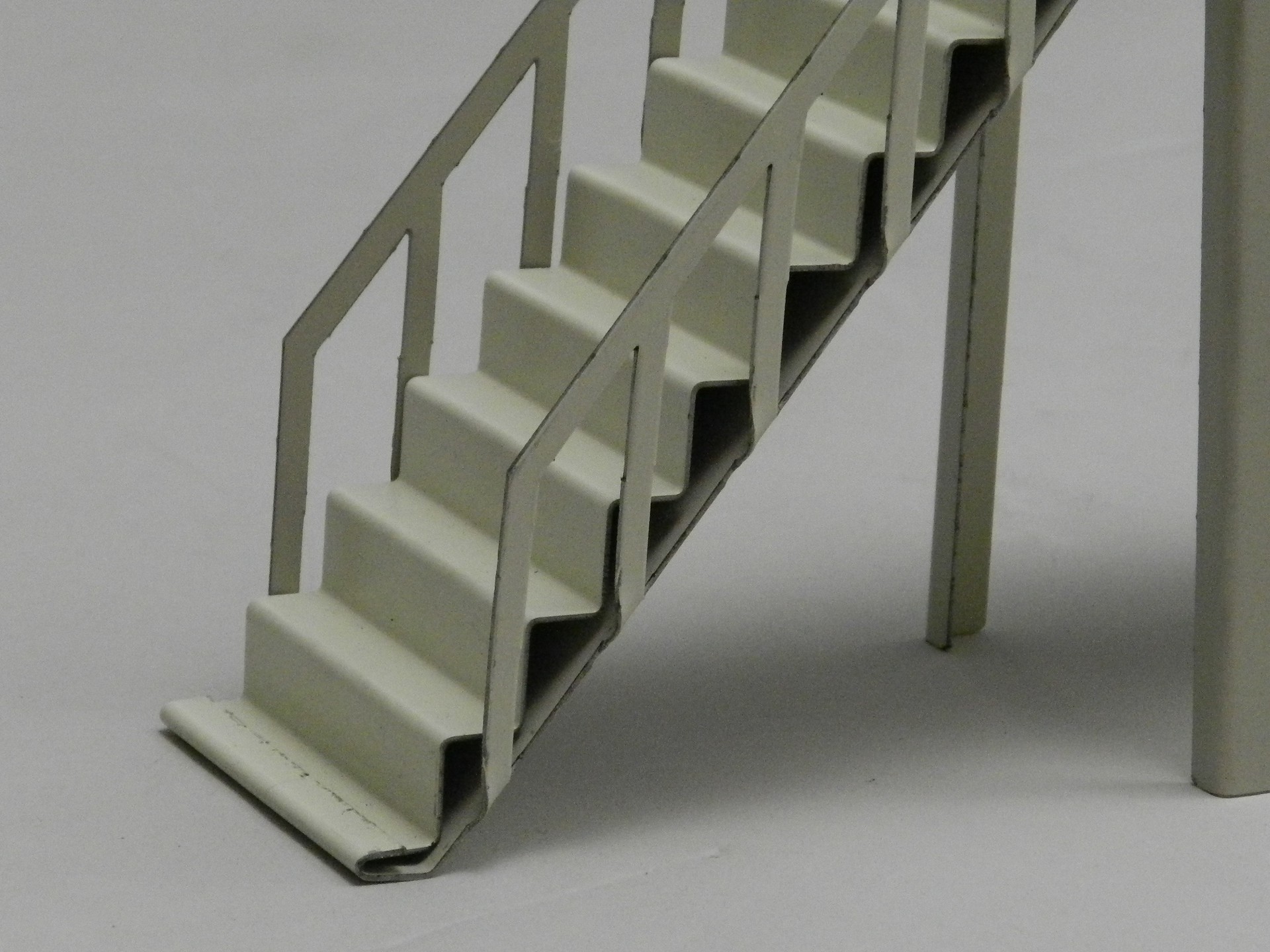

すべり台

株式会社　伸明 (大阪府)

  • ・サイズ: W266 × D51 × H160 mm

  • ・精度: ± 0.3 mm

  • ・プログラム時間: 40 分

  • ・加工時間: 5 分／個

  • ・加工数量: 2 個

  • ・材質: SPCC

  • ・板厚: 0.8 mm

  • ・作品種類: オリジナル品

加工工程

  • 設計２D

  • CAD/CAM

  • NCTブランク

  • 曲げ

  • 仕上げ

アピールポイント

ベンダーで曲げる際の曲げ順が難しく、一度に必要角度まで曲げてしまうと、
その他の曲げ部と干渉等が起きてしまう為、金型配置等を工夫した。
